Jaguar XJ (X350). Manual - part 728



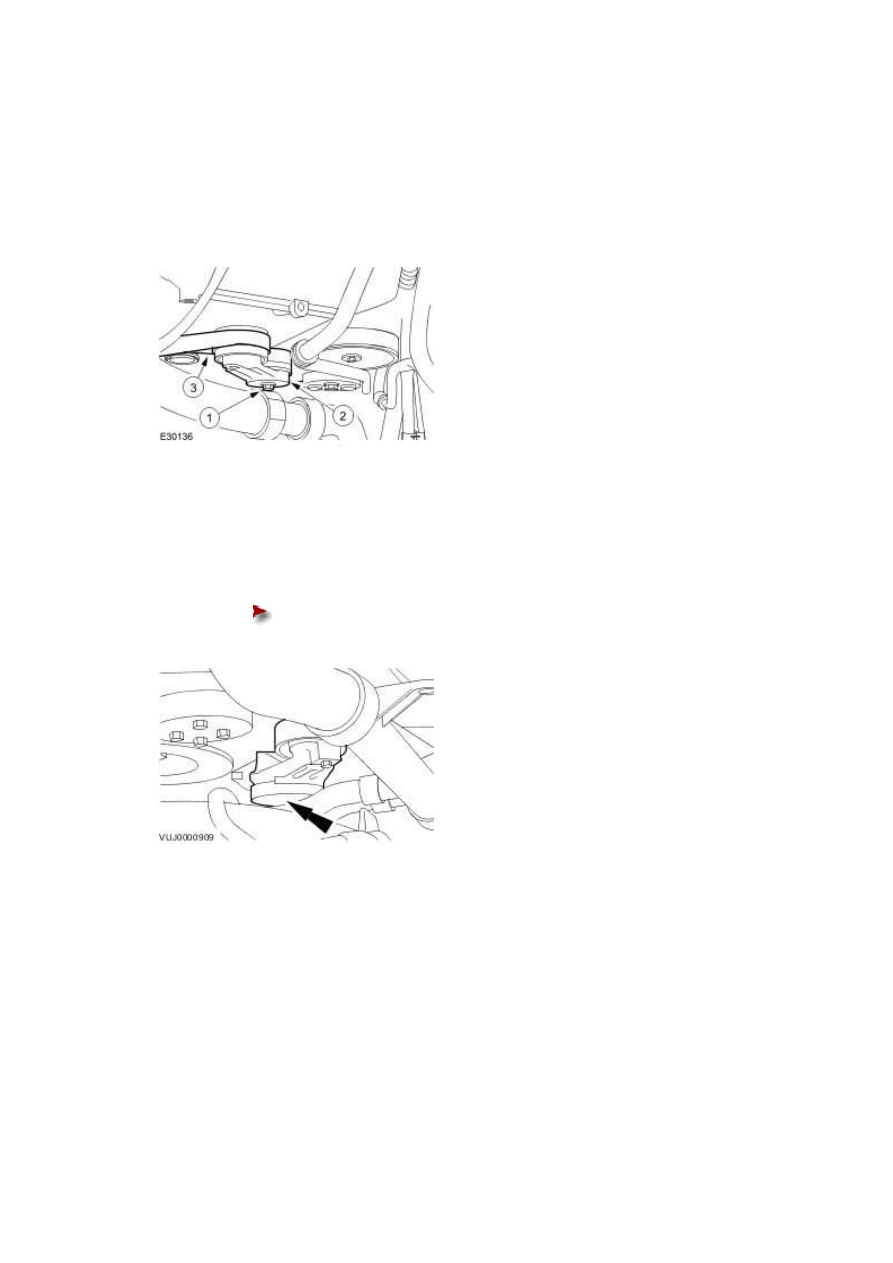

1) Remove the accessory drive belt tensioner retaining bolt.





2) Remove the accessory drive belt tensioner.





3) Remove the accessory drive belt.











Installation



1 . To install, reverse the removal procedure.





Tighten to 40 Nm.













Accessory Drive Belt - 2.7L Diesel
(12.10.40)

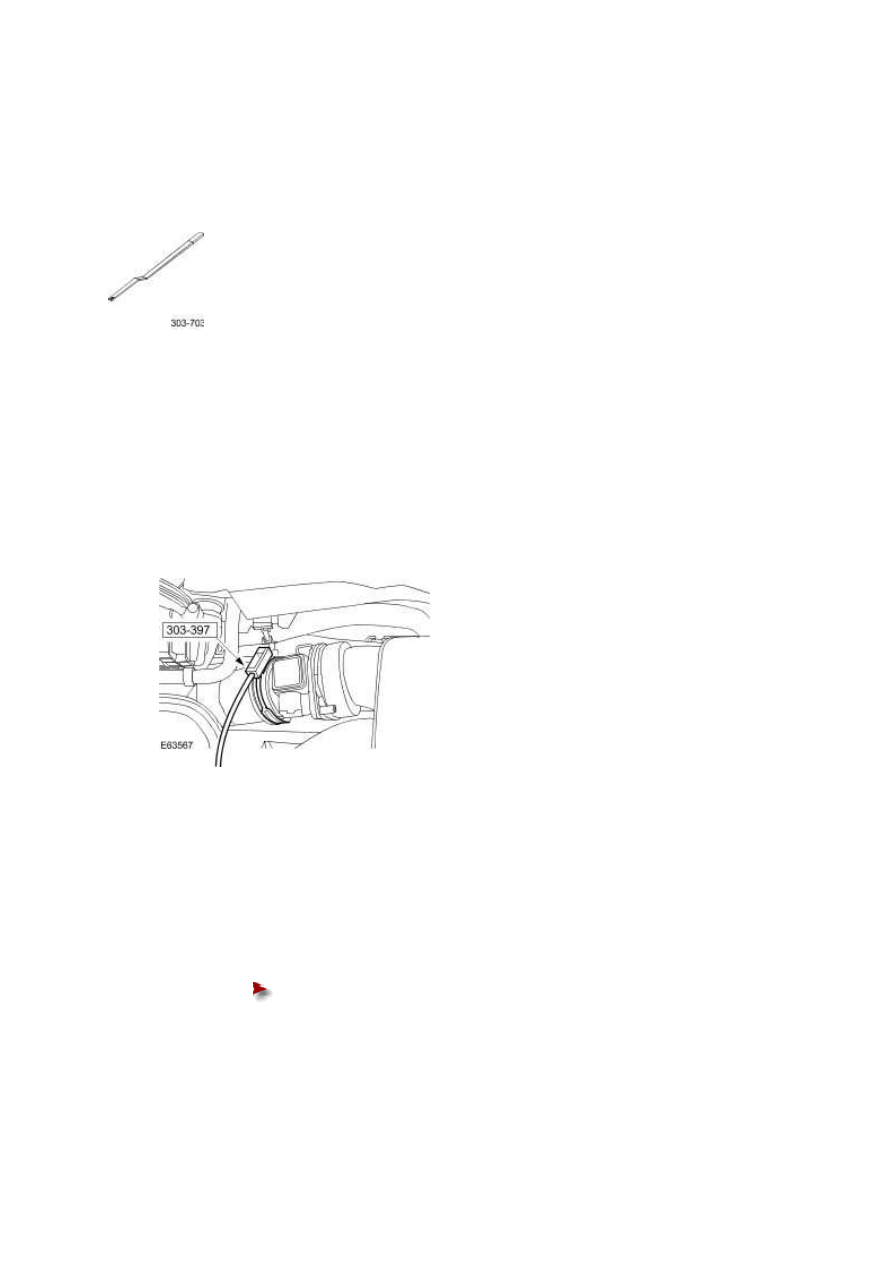

Special Service Tools





Accessory belt detensioner

303-703

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Disconnect the top intake tube off the air filter housing.







3 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





4 . Reposition the air intake to right-hand turbo charger tube.





Remove the retaining nut.





www.







5

.

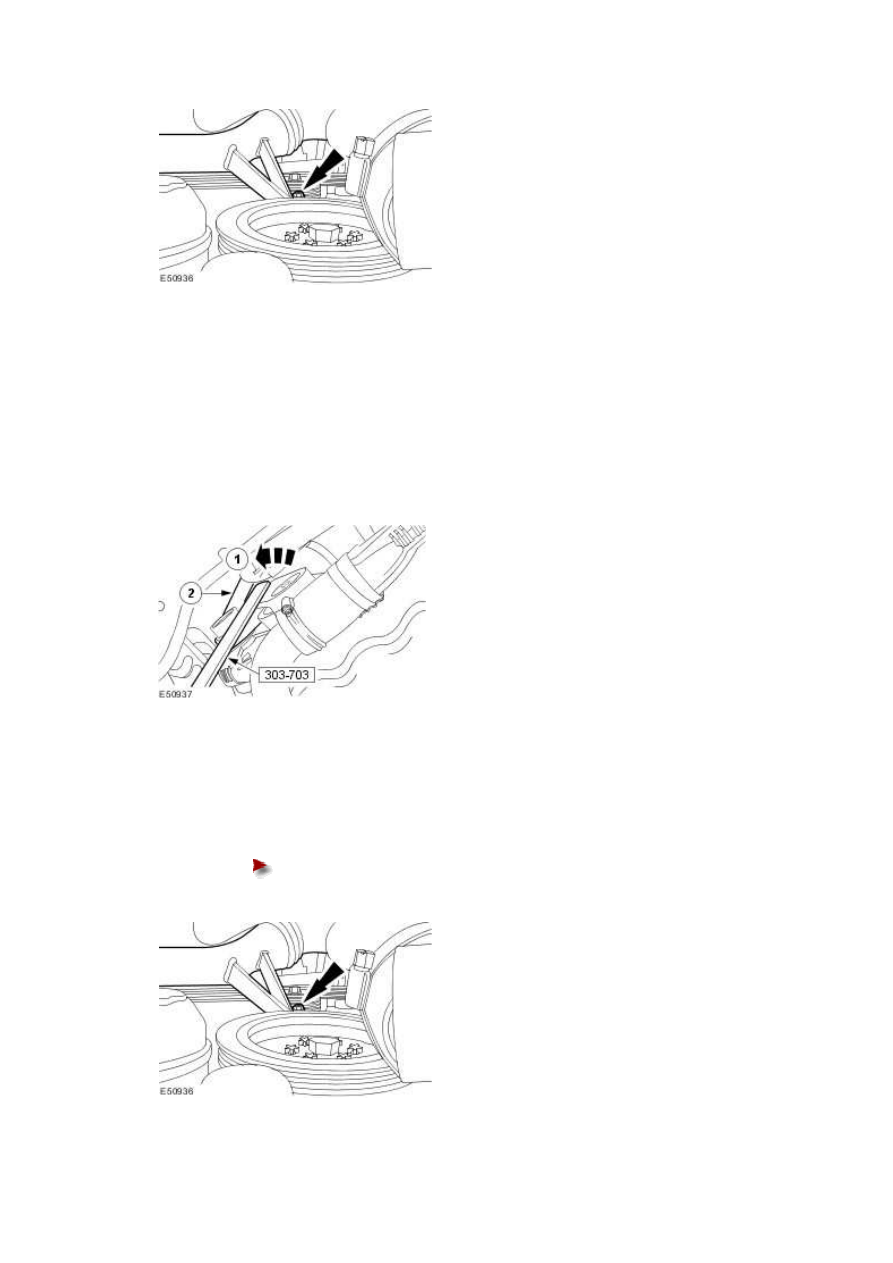

Remove the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Remove the accessory drive belt.











Installation



1 . To install, reverse the removal procedure.





Tighten to 8 Nm.









Accessory Drive Belt Idler Pulley - 3.0L,
VIN Range: G00442->G45703 (12.10.43)

Removal



1

.



Remove the accessory drive belt.

For additional information, refer to Accessory Drive Belt - 3.0L, VIN Range: G00442->G45703

(12.10.40)







2 . Lower the vehicle.

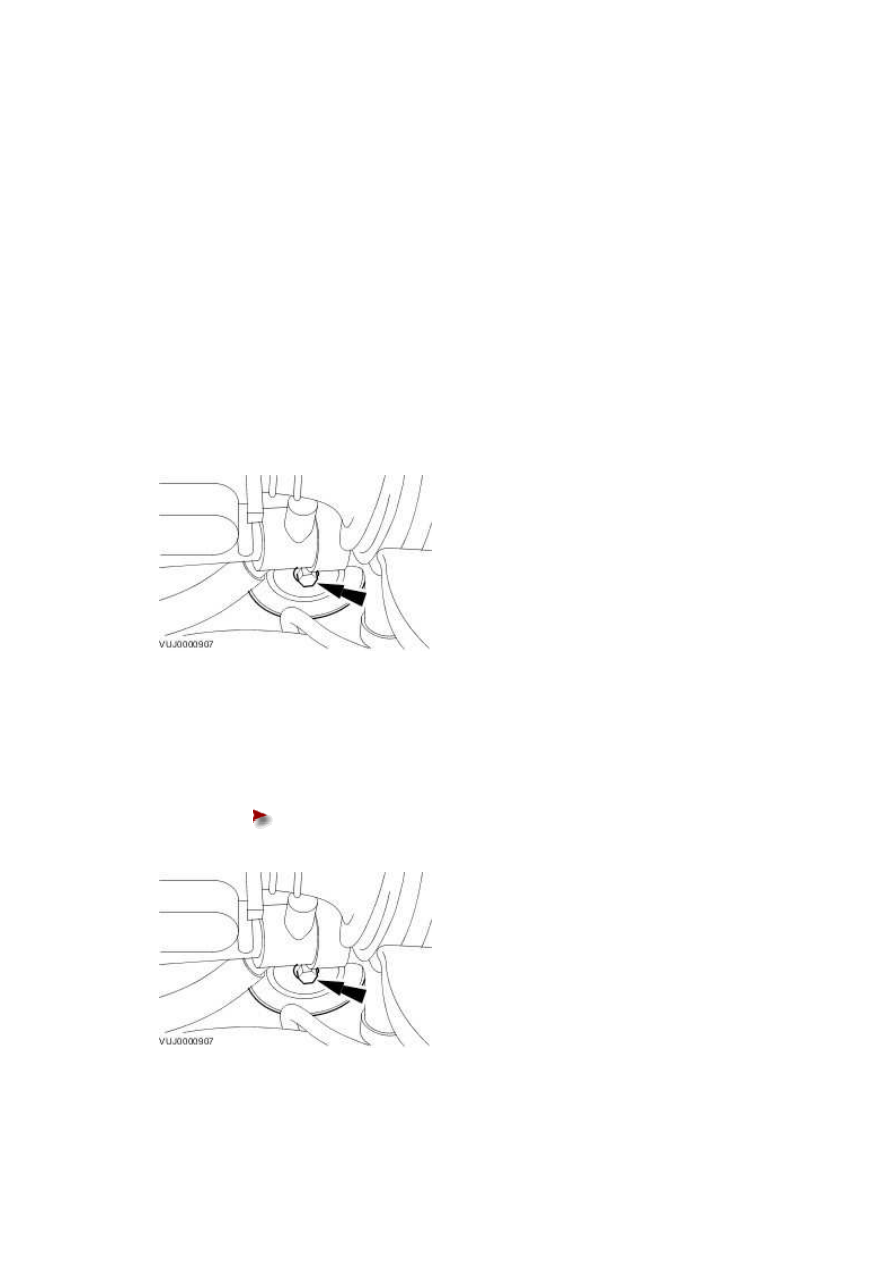

3 . Remove the accessory drive belt idler pulley.







Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.
