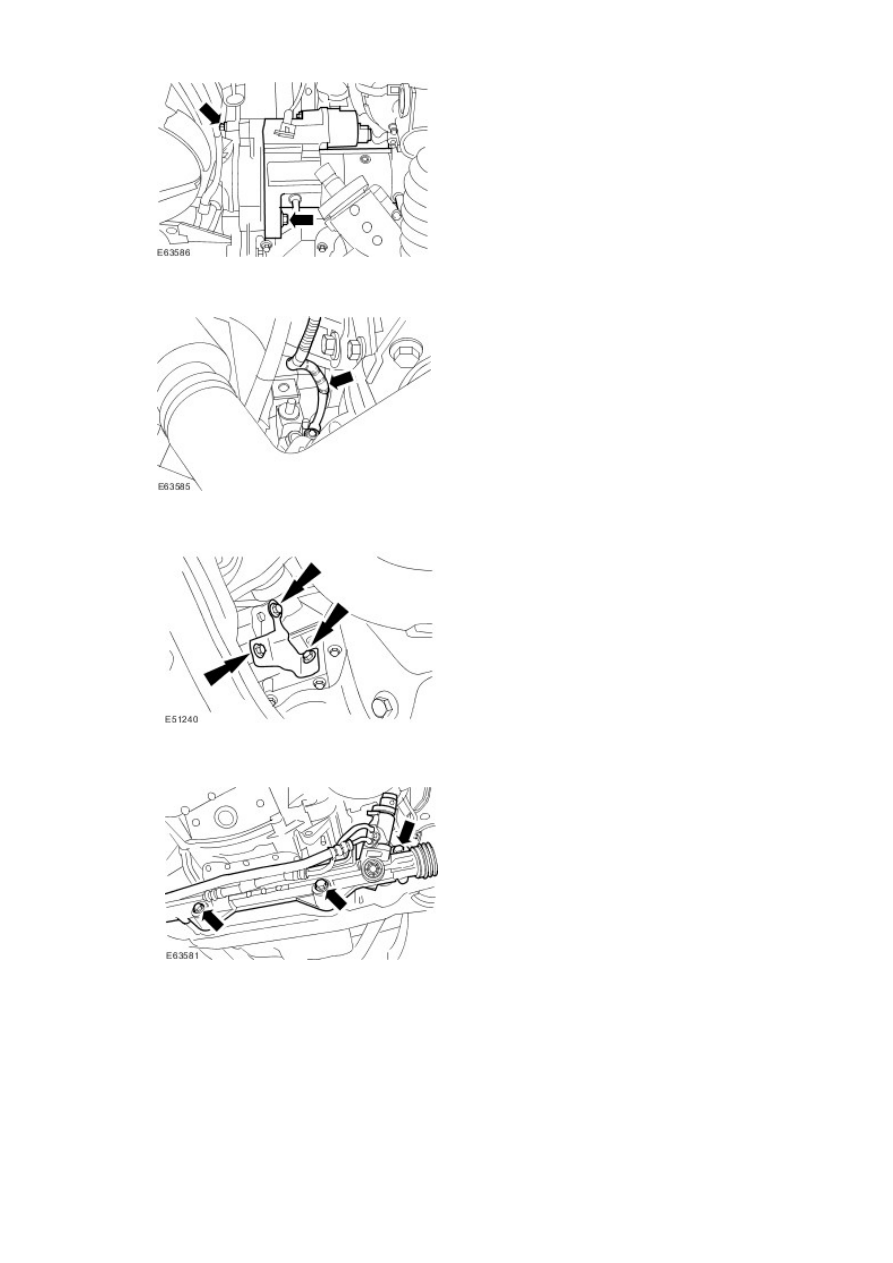

8 . Tighten to 48 Nm.





9 . Tighten to 7 Nm.





10 . Tighten to 23 Nm.





11 . Tighten to 100 Nm.



303-05 : Accessory Drive





Specifications





Specifications

Torque Specifications

Description

Nm

lb-
ft

lb-
in

Accessory drive belt tensioner retaining bolt - Vehicles with 3.0L engine

45   33   -

Accessory drive belt tensioner retaining bolt - Vehicles with 2.7L diesel
engine

47   35   -

Accessory drive belt tensioner retaining bolt - Vehicles with 3.5L or 4.2L
engine

40   30   -

Accessory drive belt idler pulley retaining bolt - Vehicles with 3.0L, 3.5L or
4.2L engine

25   18   -

Accessory drive belt idler pulley retaining bolt - Vehicles with 2.7L diesel
engine

47   35   -

Fuel injection pump belt rear cover retaining bolts - Vehicles fitted with 2.7L
diesel engine

7

-

62

Camshaft rear pulley retaining bolt - Vehicles fitted with 2.7L diesel engine

A   -

-

Fuel injection pump pulley - Vehicles fitted with 2.7L diesel engine

50   37   -

Fuel injection pump belt tensioner retaining bolt - Vehicles fitted with 2.7L
diesel engine

25   18   -

Supercharger belt tensioner retaining bolt

40   30   -

Supercharger belt idler pulley retaining bolt

25   18   -



A = refer to procedure for correct tightening sequence





www.

Description and operation





Accessory Drive

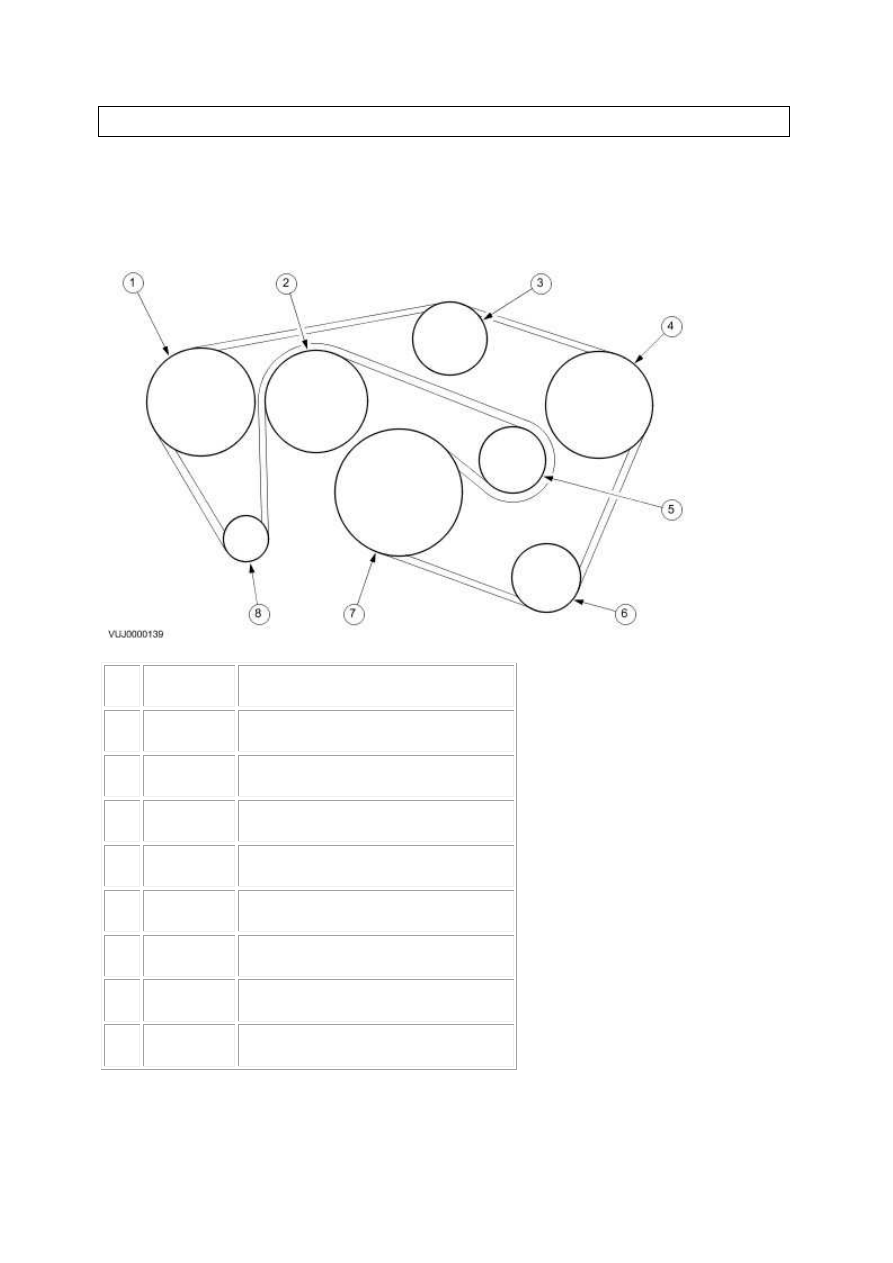

Vehicles with 3.0L engine



Item



Part Number



Description



1



 —



Accessory drive belt idler pulley



2



 —



Water pump pulley



3



 —



Accessory drive belt idler pulley



4



 —



Power steering pump pulley



5



 —



Accessory drive belt tensioner



6



 —



Air conditioning (A/C) compressor pulley



7



 —



Crankshaft pulley



8



 —



Generator pulley





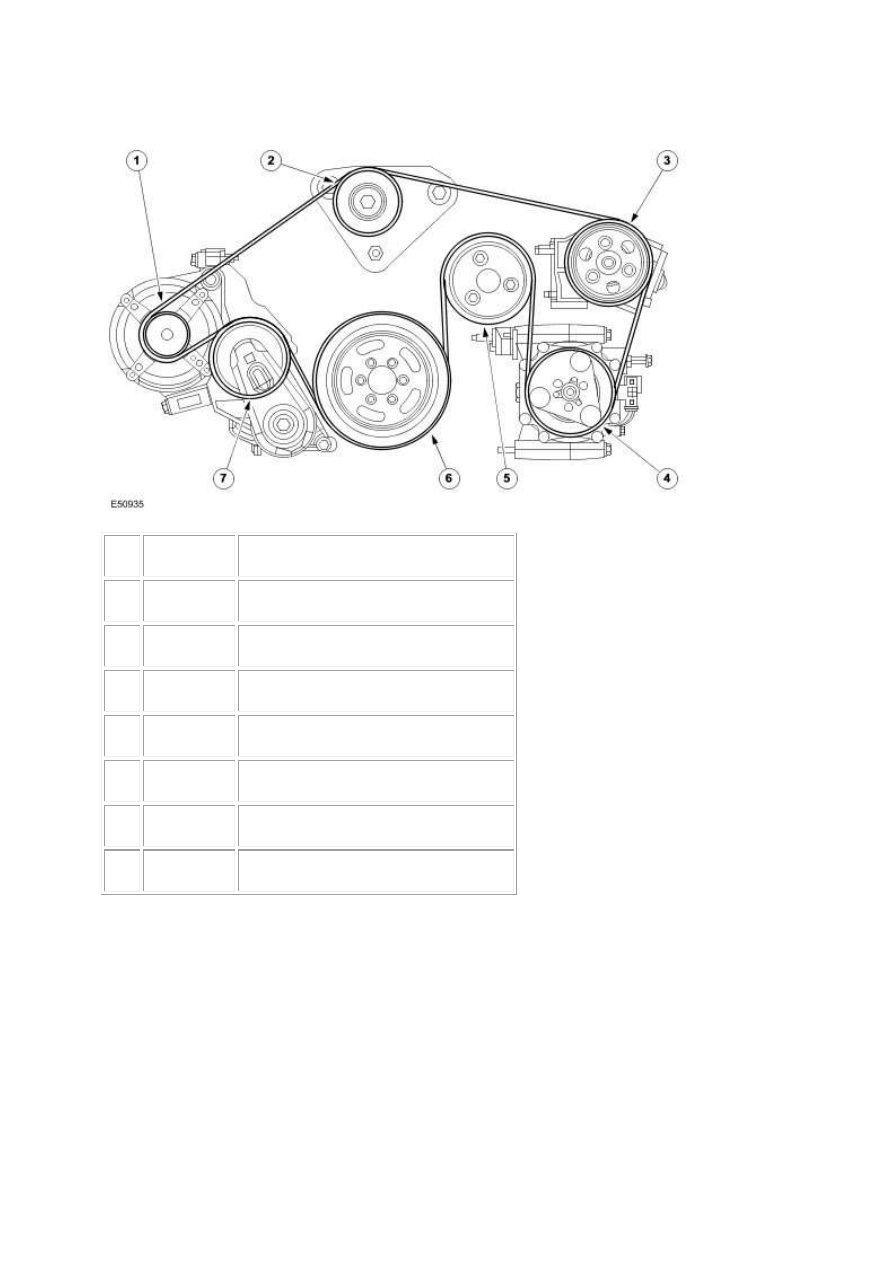

Vehicles with 2.7L diesel engine



Item



Part Number



Description



1







Generator pulley



2







Accessory drive belt idler pulley



3







Power steering pump pulley



4







Air conditioning (A/C) compressor pulley



5







Water pump pulley



6







Crankshaft pulley



7







Accessory drive belt tensioner
