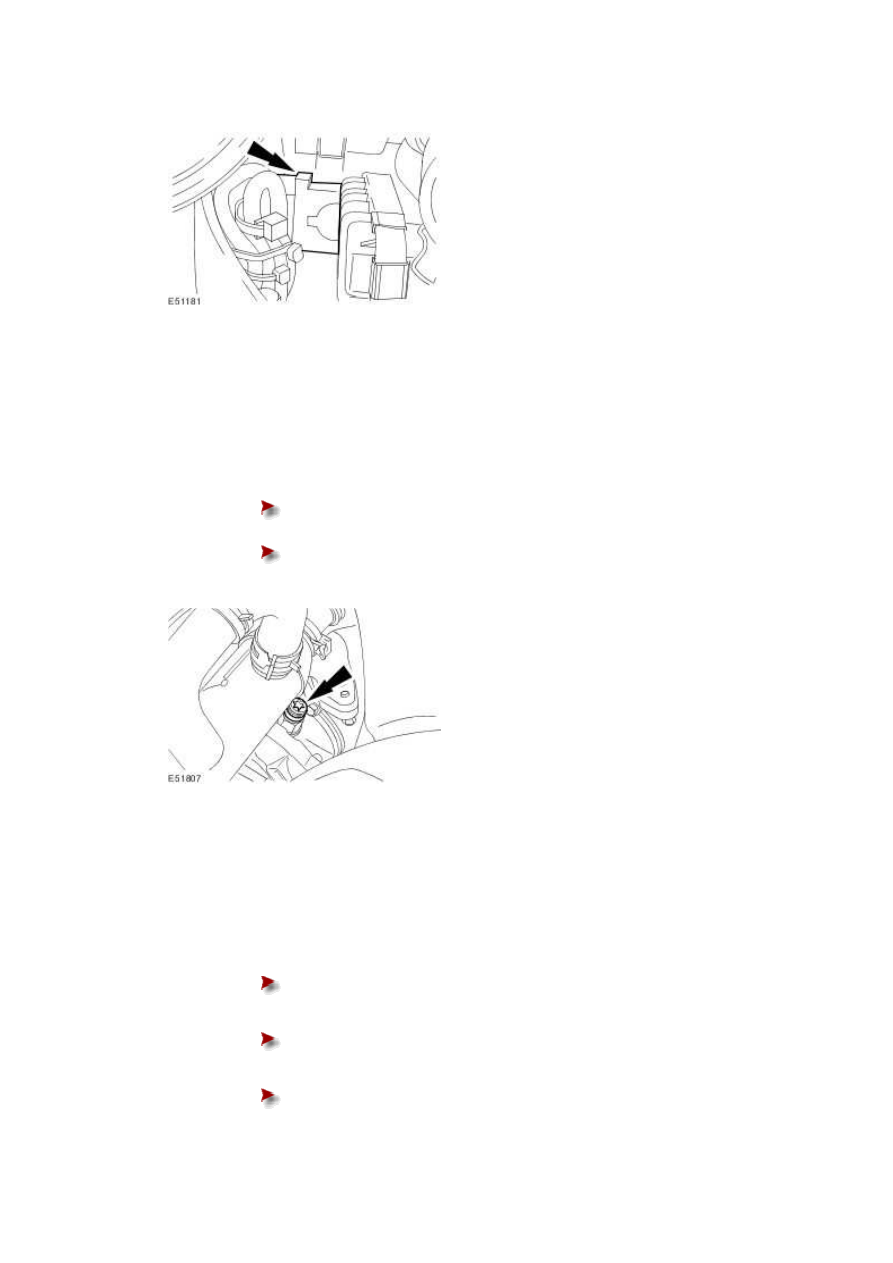

12 . Disconnect the turbocharger solenoid electrical connector.







13 . Lower the vehicle.





14 . Disconnect the turbocharger oil supply tube.





Remove and discard the sealing washer.







Install blanking caps to the exposed ports.









15 . Raise the vehicle.





16

.



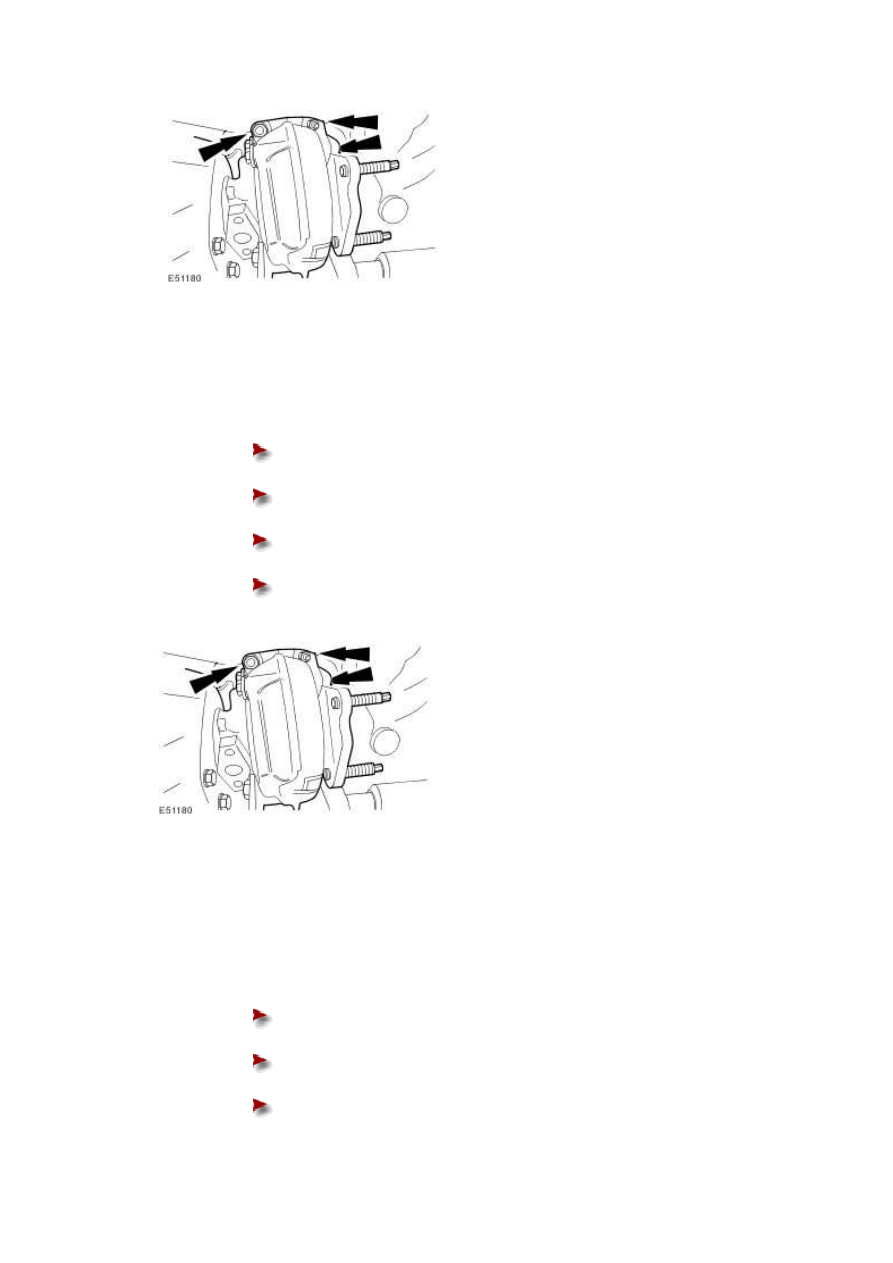

Remove the turbocharger.





Remove and discard the turbocharger retaining nuts.







Remove and discard the turbocharger to exhaust manifold retaining

studs.







Install blanking caps to the exposed ports.











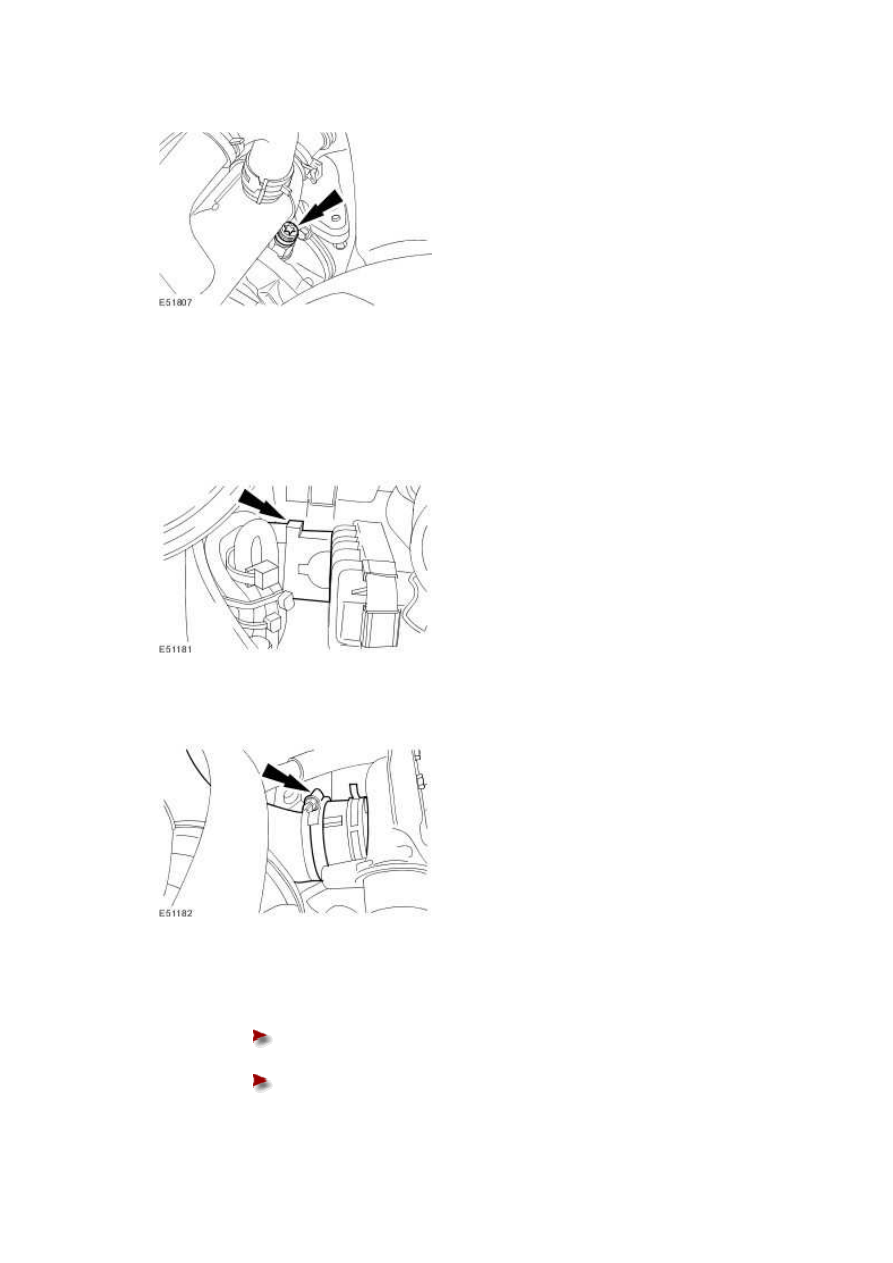

Installation



1 . Install the turbocharger.





Remove the blanking caps.







Install new turbocharger to exhaust manifold retaining studs.







Install new turbocharger retaining nuts.







Tighten to 23 Nm.











2 . Lower the vehicle.





3 . Connect the turbocharger oil supply tube.





Remove the blanking caps.







Install a new sealing washer.







Tighten to 30 Nm.



www.









4 . Raise the vehicle.





5 . Connect the turbocharger solenoid electrical connector.







6 . Attach the air cleaner lower outlet tube.







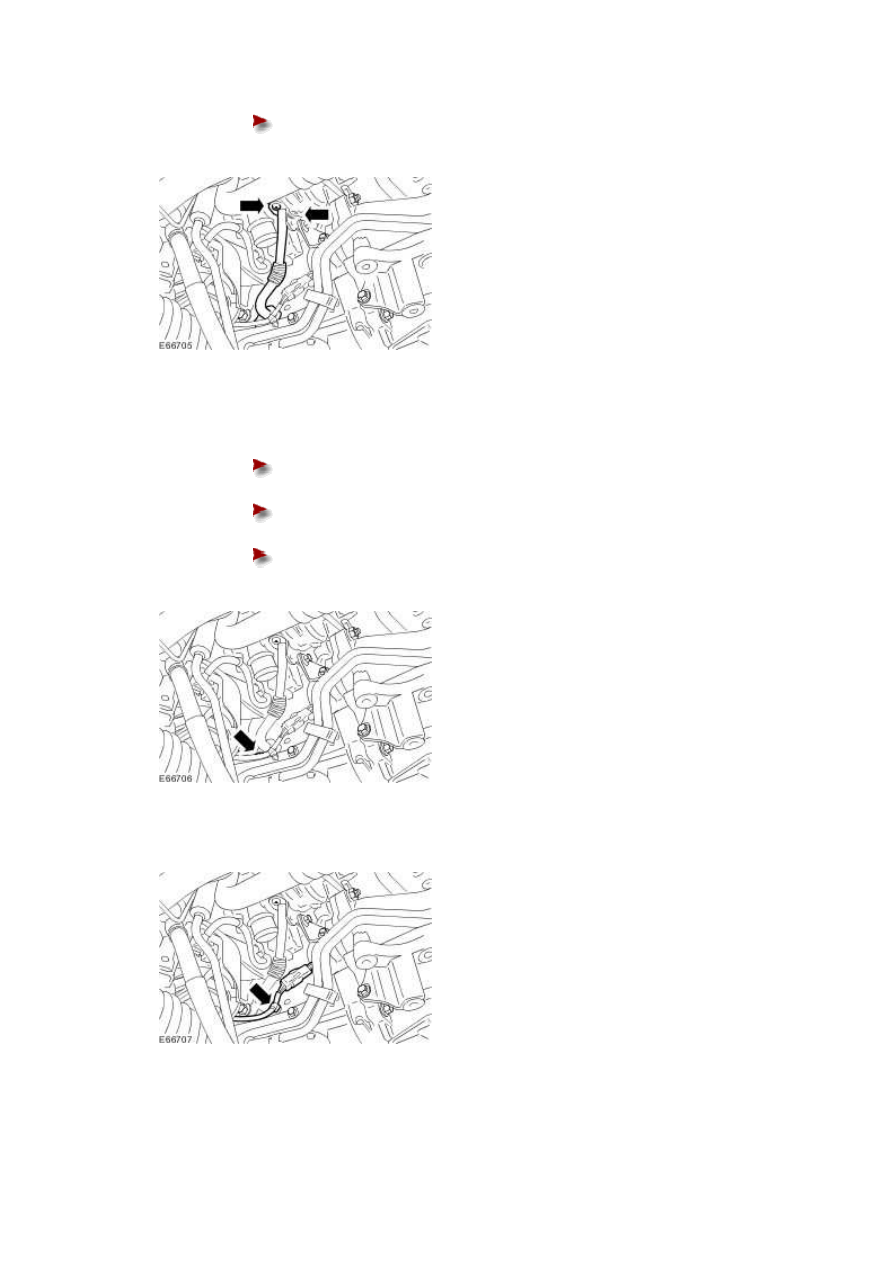

7 . Install the turbocharger oil return tube to the turbocharger.





Remove the blanking caps.







Install a new gasket.







Tighten to 10 Nm.











8 . Attach the turbocharger oil return tube.





Remove the blanking caps.





Install a new O-ring seal.







Tighten to 10 Nm.











9 . Attach the CKP sensor wiring harness to the oil return tube retaining plate.







10 . Install the turbocharger outlet hose to the turbocharger.
