Installation



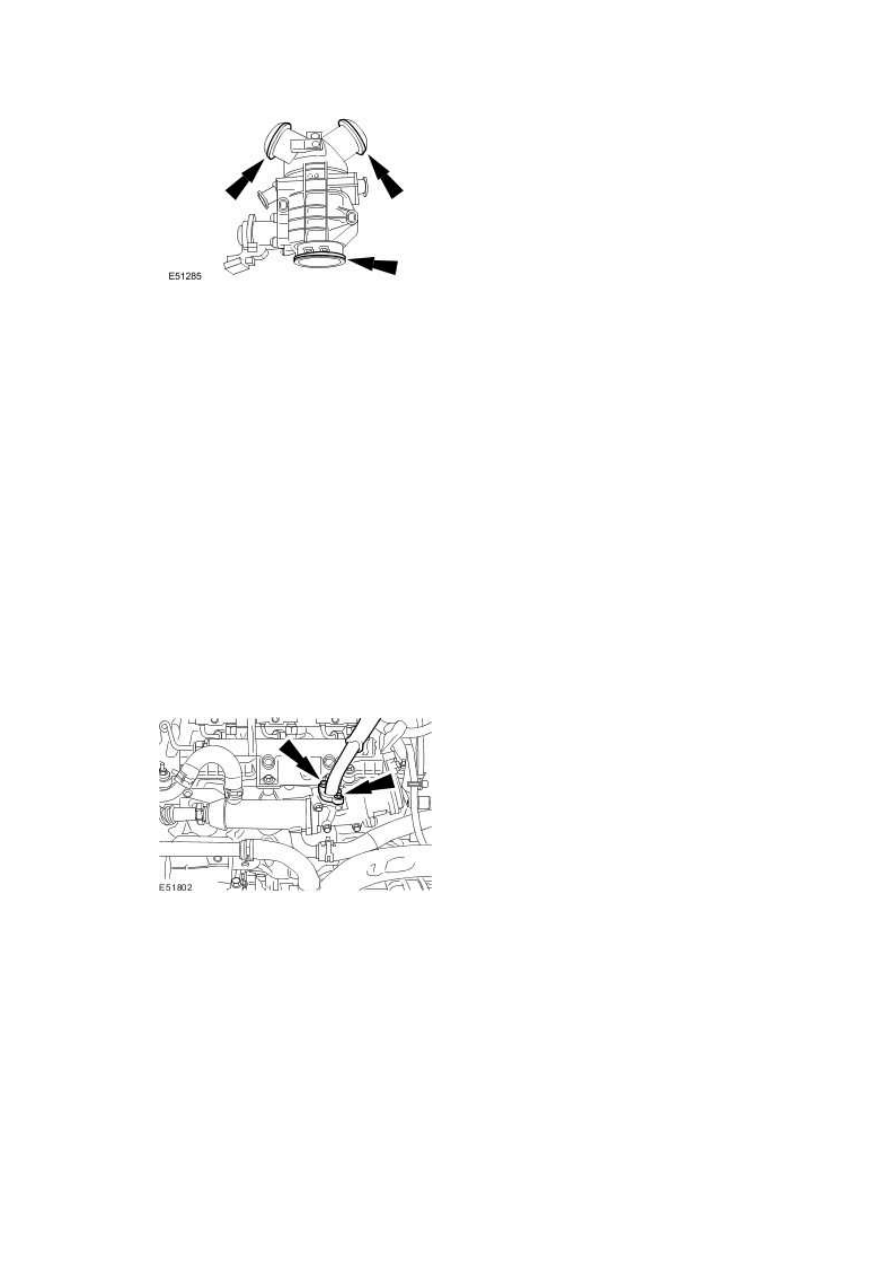

1 . NOTE:





Engine removed for clarity.



NOTE:





Right-hand shown, left-hand similar



To install, reverse the removal procedure.

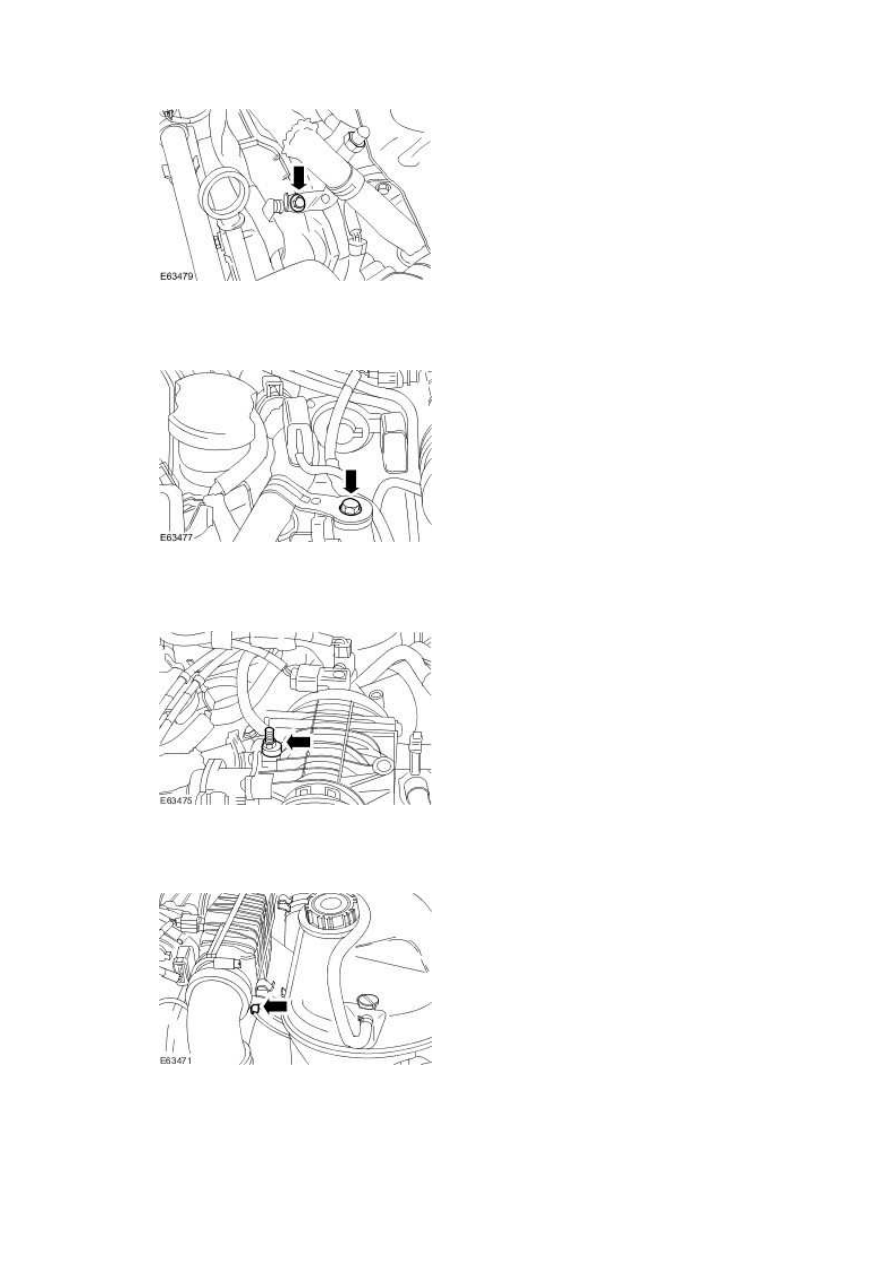

1) Tighten to 10 Nm.











2 . Tighten to 5 Nm.







3 . Tighten to 5 Nm.







4 . Tighten to 10 Nm.







5 . Tighten to 10 Nm.









www.

Swirl Plate Actuator Diaphragm

Removal

NOTE:





Removal steps in this procedure may contain installation details.





1 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)

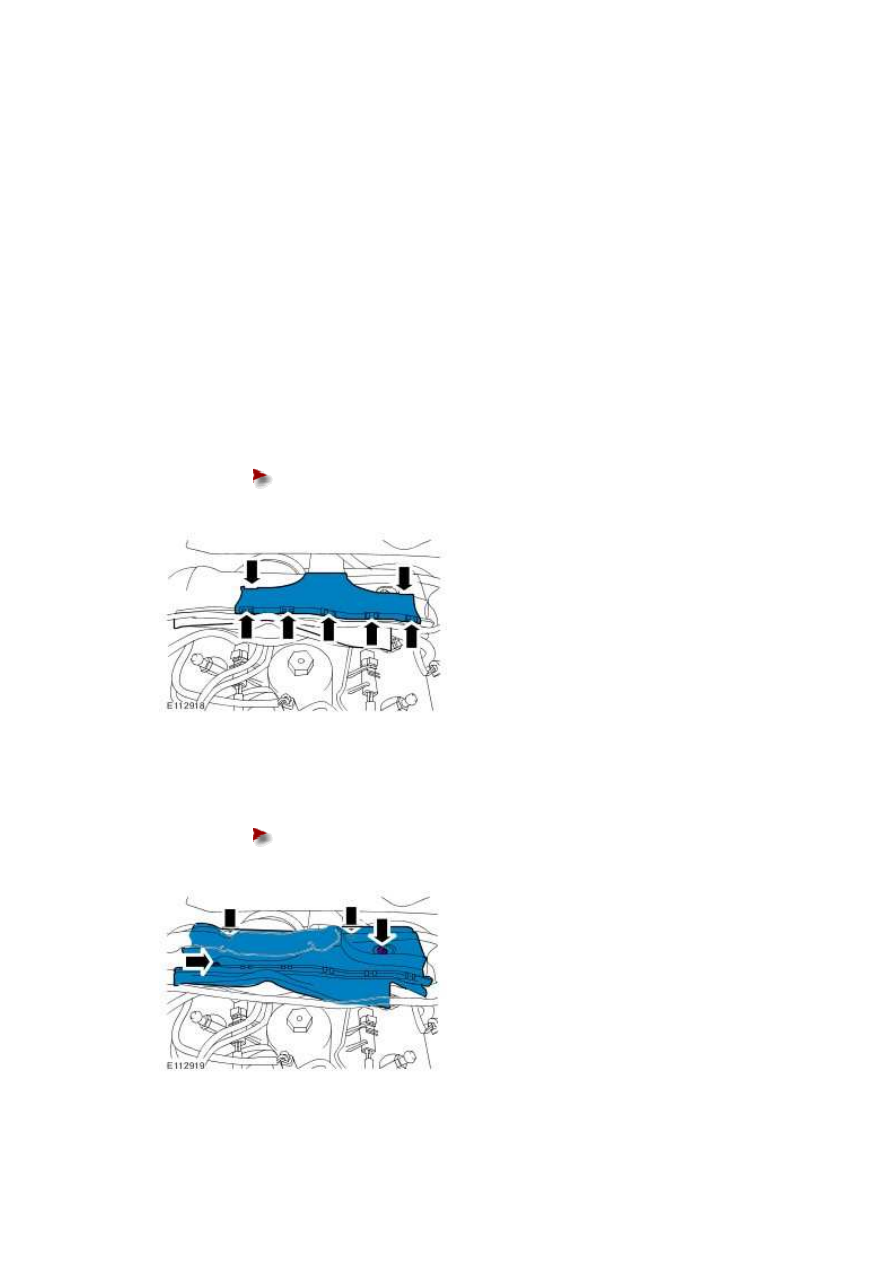

2 . Remove the wiring harness cover.





Release the 7 clips.











3 . Remove the wiring harness carrier.





Remove the 4 bolts.

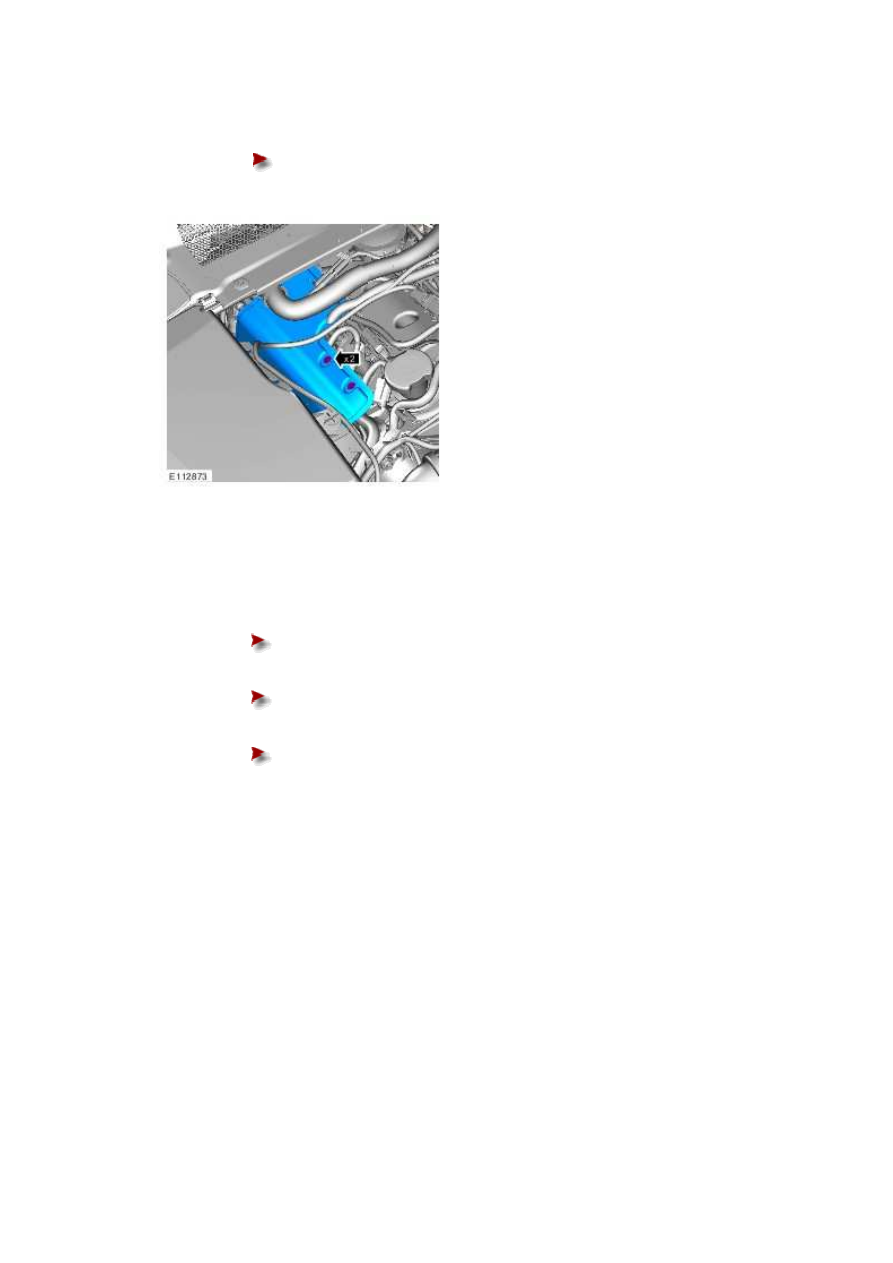

4 . Remove the RH injector sound proofing.





Release the 2 clips.











5

.



Check the port deactivation hoses are a secure fit onto the stub pipe and for signs of being

trapped or chaffing.





If the valve does not hold vacuum continue with the replacement of the

diaphragm.







If the valve holds vacuum check the valve on the other side of the engine.







If one side is found not to hold vacuum then both diaphragms are to be

changed.









6 . Disconnect the port deactivation valve vacuum hoses.
