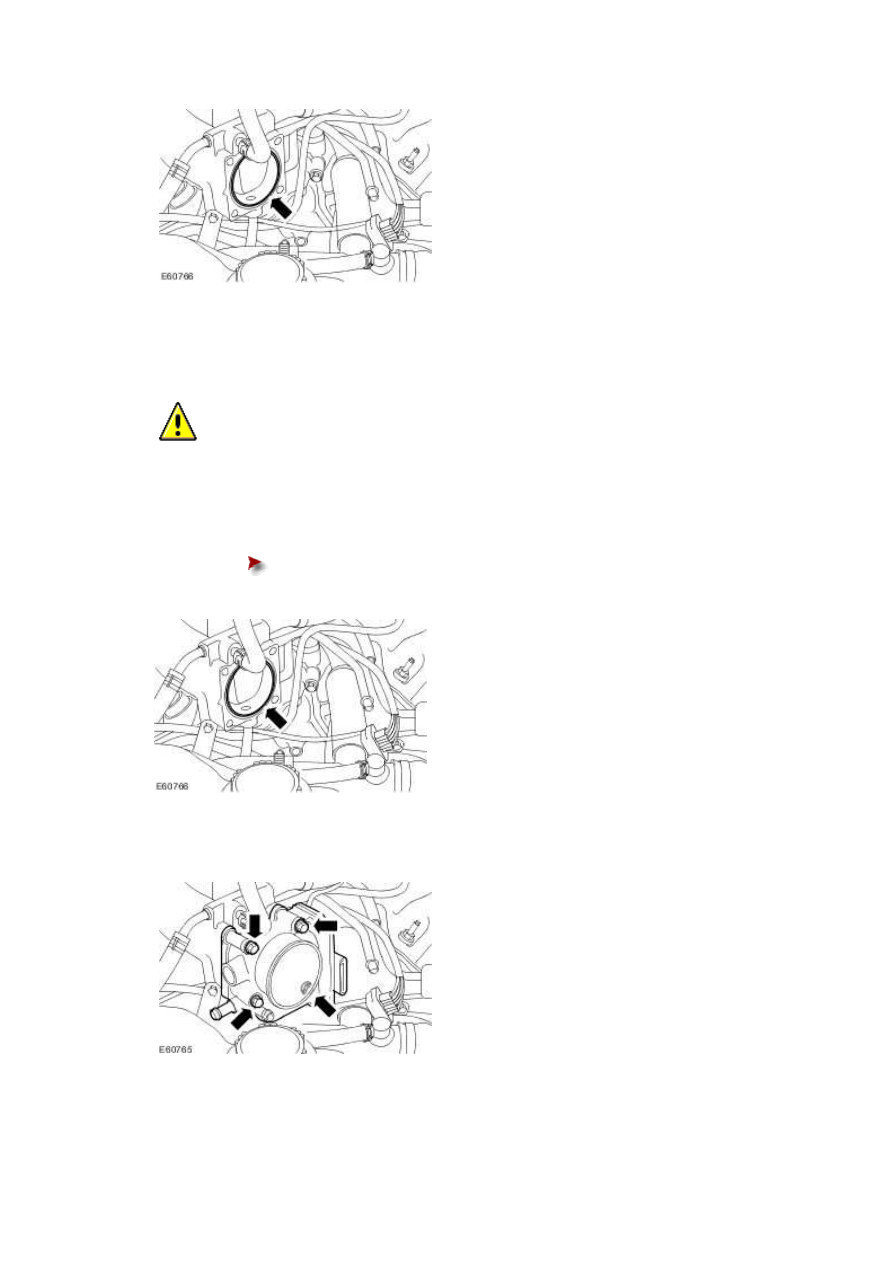

Installation



1

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.





To install, reverse the removal procedure.





Install a new O-ring seal.











2 . Tighten to 10 Nm.





3 . Check and top up the cooling system as required.

303-04B : Fuel Charging and Controls – 3.5L/4.2L





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Fuel injection supply manifold vehicles with supercharger

7

-

62

Fuel injection supply manifold vehicles without supercharger  22   16   -

Fuel pressure sensor

5

-

44

Throttle body

10   -

89

Engine cover bracket

6

-

53







www.

Description and operation





Fuel Charging and Controls

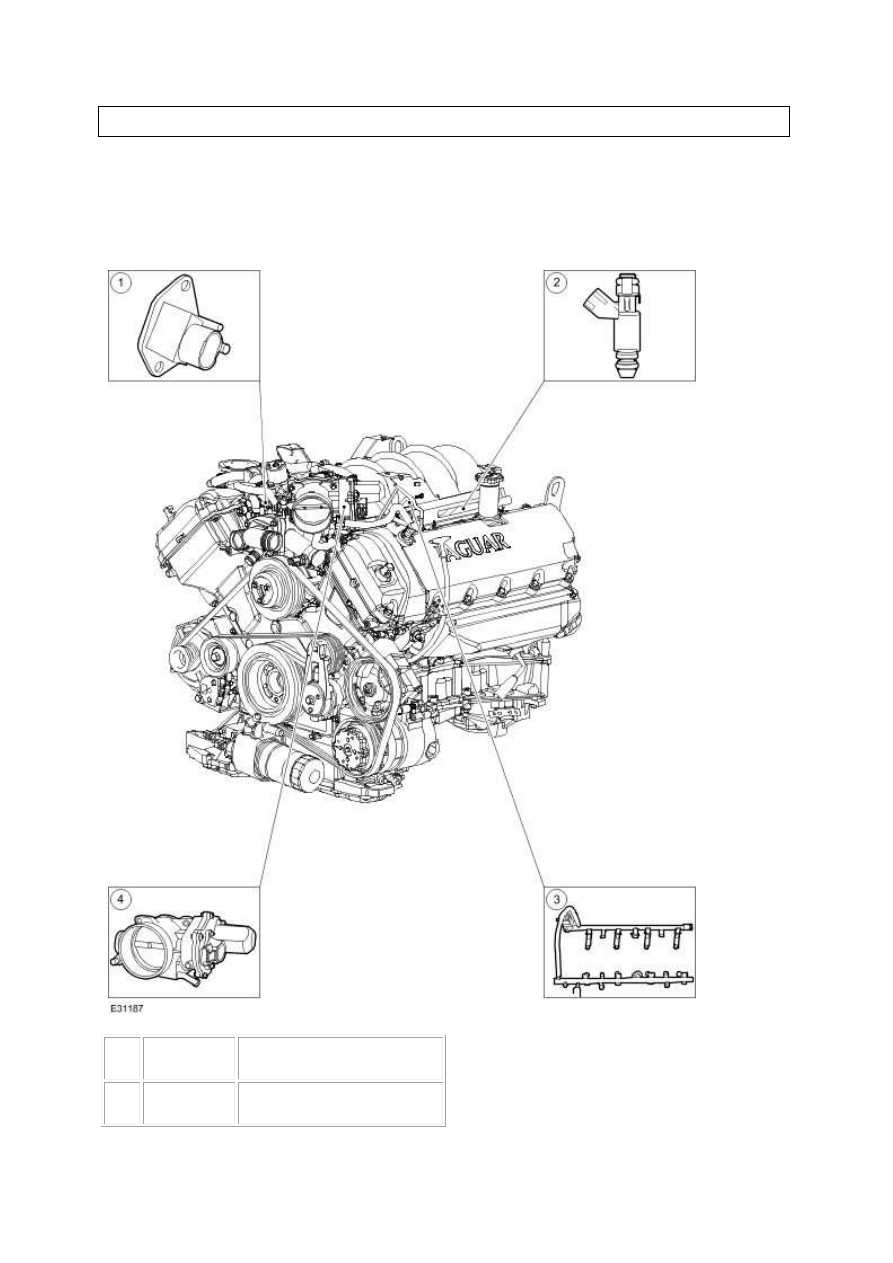

3.5L/4.2L Engines without Supercharger



Item



Part Number



Description



1



 —



Fuel pressure sensor



2



 —



Fuel injector



3



 —



Fuel injection supply manifold



4



 —



Throttle body





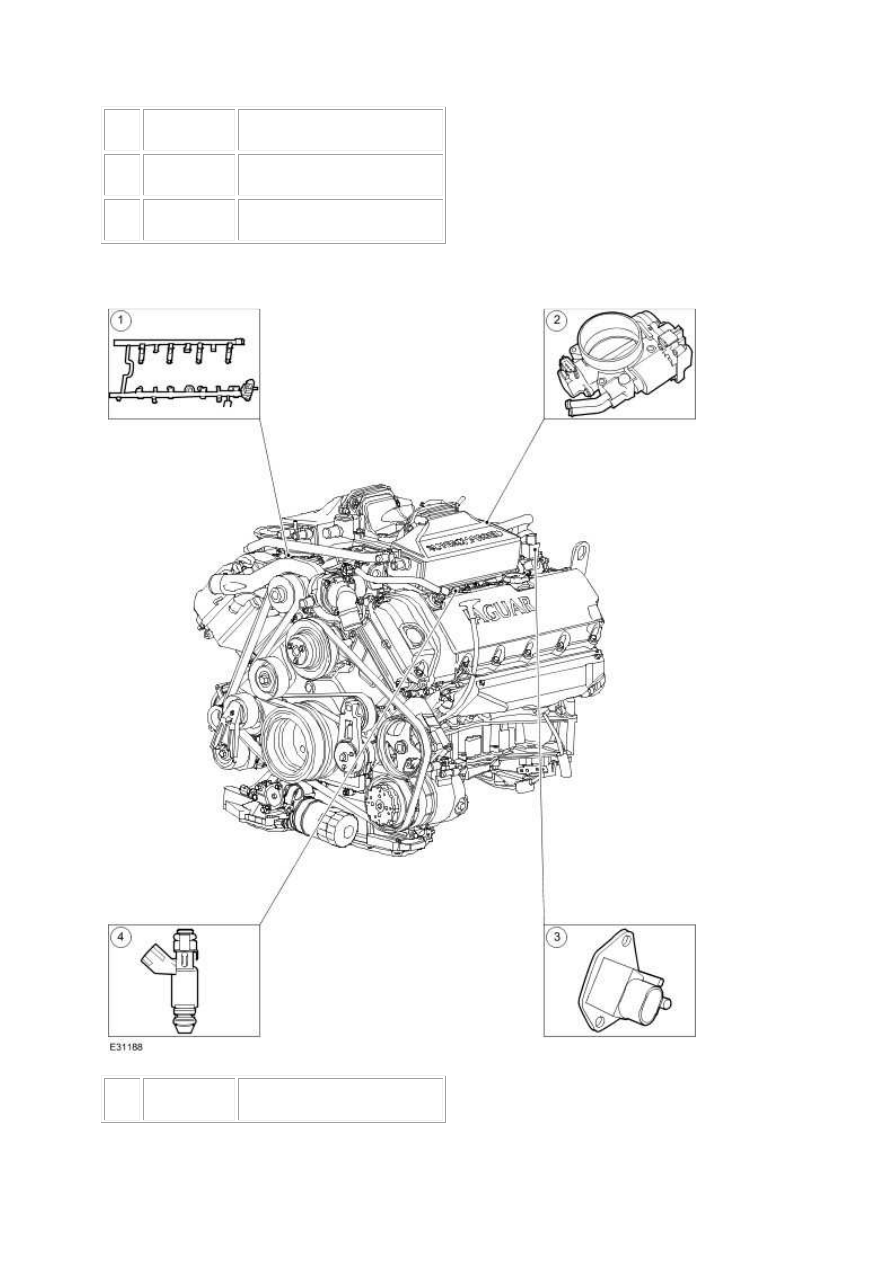

4.2L Engines with Supercharger



Item



Part Number



Description
