Jaguar XJ (X350). Manual - part 592

6



 —



Thermostat



7



 —



Engine oil cooler



8



 —



Lower hose



9



 —



Coolant expansion tank



10



 —



Radiator



11



 —



Auxiliary coolant flow pump



12



 —



Upper hose





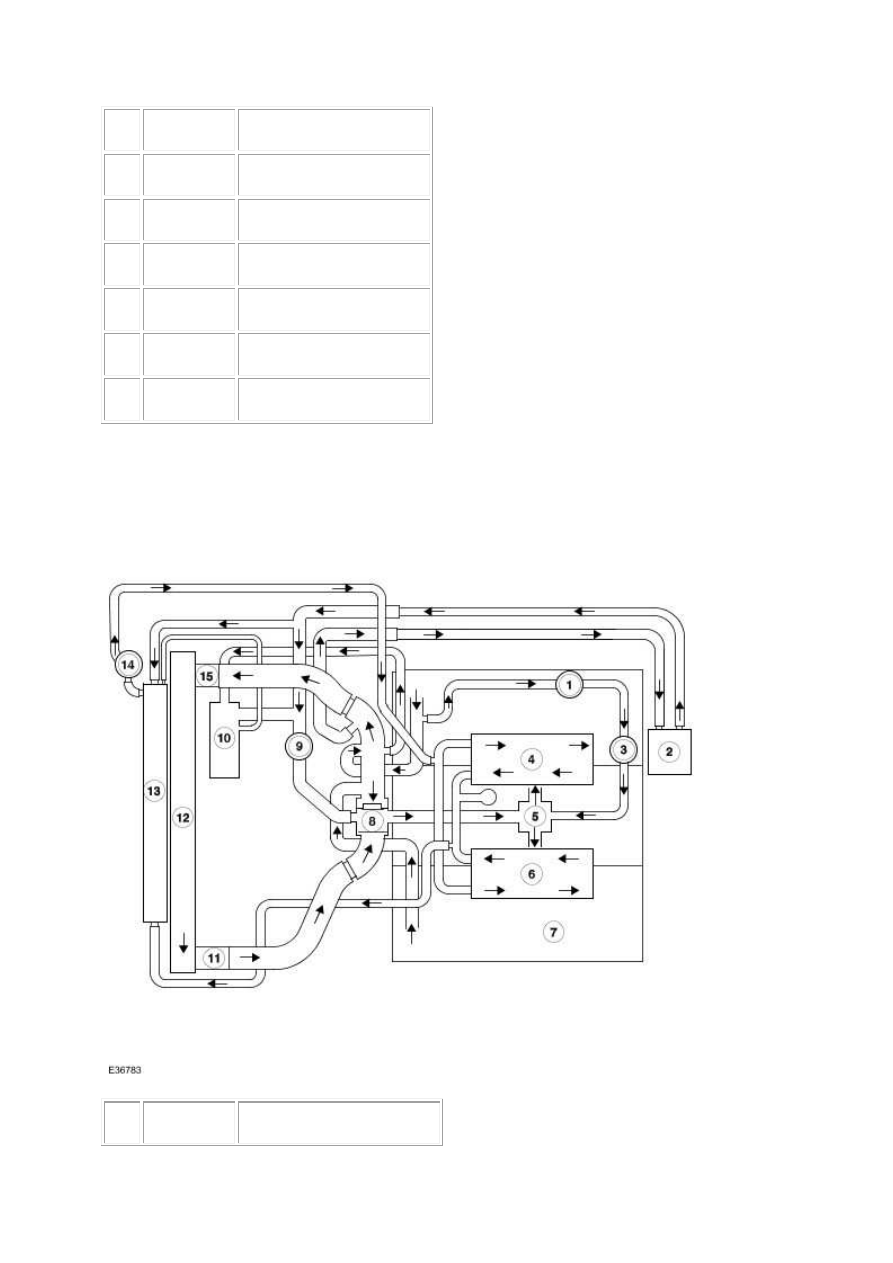

Vehicles with 4.2L engine with supercharger



Item



Part Number



Description



1



 —



EGR valve



2



 —



Heater core



3



 —



Throttle body



4



 —



Charge air cooler (right-hand)



5



 —



Water pump



6



 —



Charge air cooler (left-hand)



7



 —



Engine bank (left-hand)



8



 —



Thermostat



9



 —



Auxiliary coolant flow pump



10



 —



Coolant expansion tank



11



 —



Lower hose



12



 —



Radiator



13



 —



SC radiator



14



 —



SC coolant pump



15



 —



Upper hose









www.

Diagnosis and testing





Engine Cooling

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Mechanical



Electrical



Leaks



Fuse



Coolant expansion

tank



Wiring harness



Electric fan



Loose or corroded connector(s)



Radiator



Engine cooling temperature (ECT) sensor or engine cylinder head temperature

(CHT) sensor





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the concern is not visually evident, verify the symptom and refer to symptom chart.

DTC



Condition



Possible Source



Action



P0116

Concern with engine coolant

temperature

(range/performance)



•



ECT sensor.

•



ECT sensor circuit(s).

•



Low/contaminated coolant.

•



Thermostat failure.

•



Overheating.



For V6 vehicles, <<303-

14A>> For V8 Vehicles,

<<303-14B>>



P0117

Concern with engine coolant

temperature (low input)



•



ECT sensor.

•



ECT sensor circuit (short to
ground/open circuit).



For V6 vehicles, <<303-

14A>> For V8 Vehicles,

<<303-14B>>



P0118

Concern with engine coolant

temperature (high input)



•



ECT sensor.

•



ECT sensor circuit (short to
ground/open circuit).



For V6 vehicles, <<303-

14A>> For V8 Vehicles,

<<303-14B>>



P0125

Concern with engine coolant

temperature (insufficient for

close loop control)



•



ECT sensor.

•



ECT sensor circuit (short to
ground/open circuit).



For V6 vehicles, <<303-

14A>> For V8 Vehicles,

<<303-14B>>



P1474

Concern with engine coolant

temperature



Water pump malfunction.





Water Pump - 3.0L, VIN

Range: G00442-

>G45703 (26.50.01)

Water Pump - 4.2L,

Vehicles With:

Supercharger

(26.50.01)

Water Pump -

3.5L/4.2L, Vehicles

Without: Supercharger

(26.50.01)



None



Concern with coolant loss



•



Hoses.

•



Hose connections.

•



Radiator.

•



Water pump.

•



Heater core.

•



Gaskets.

•



Engine casting cracks.

•



Engine block core plugs.



GO to Pinpoint Test

G234419p1.



None



Concern with overheating



•



Engine coolant
(level/condition).

•



Thermostat.

•



Fan motor.

•



Fan motor fuses and/or
circuits.

•



ECT sensor.

•



Engine control module
(ECM).

•



Fan speed module.



GO to Pinpoint Test

G234419p2.



None



Concern with engine not

reaching normal temperature



•



Thermostat.

•



Electric fan.

•



Fan speed module.



GO to Pinpoint Test

G234419p3.





PINPOINT TEST  G234419p1 : LOSS OF
COOLANT
