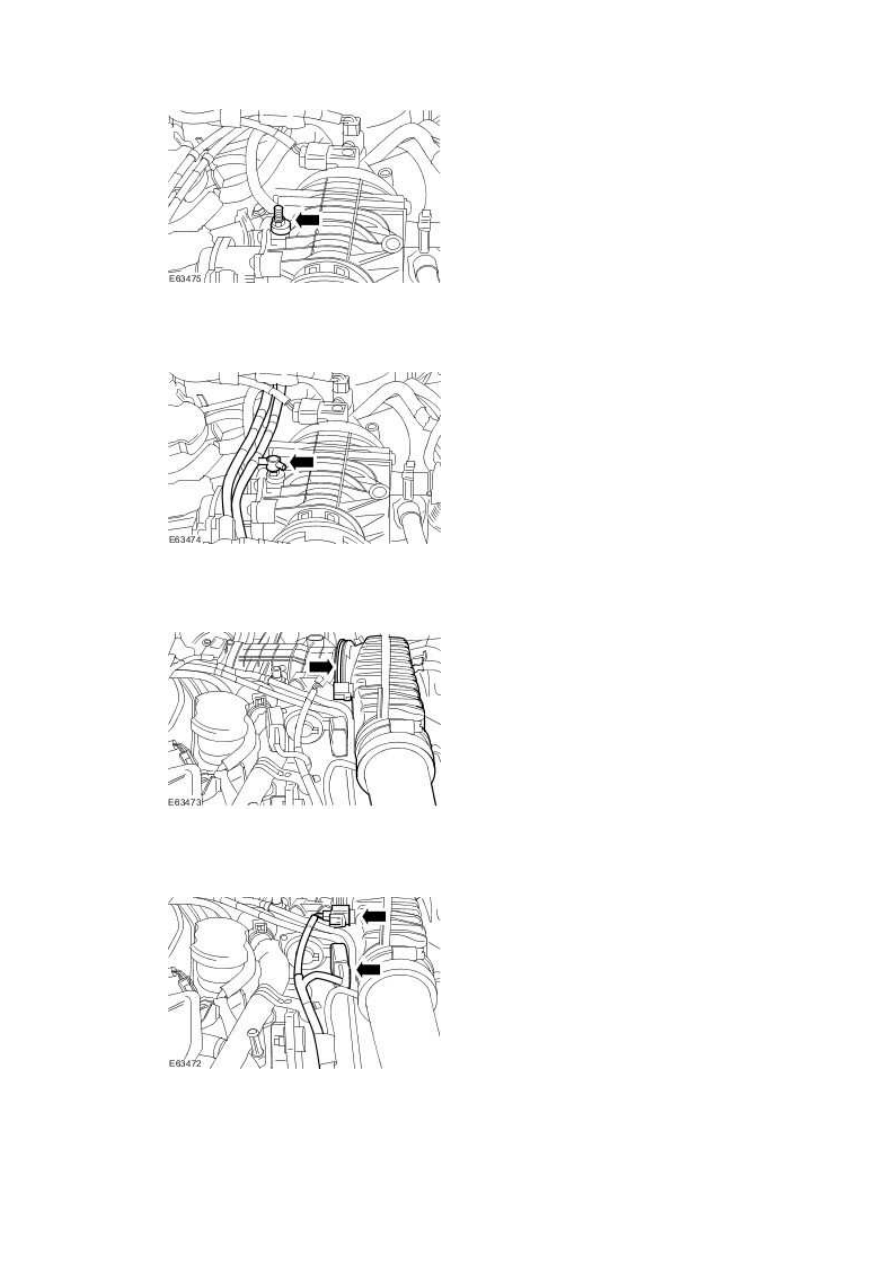

19 . Attach the vacuum hoses.







20 . Attach the inake air shutoff throttle elbow.







21 . Connect the intake air shutoff throttle electrical connectors.







22 . Install the intake air shutoff throttle elbow retaining bolt.





Tighten to 10 Nm.

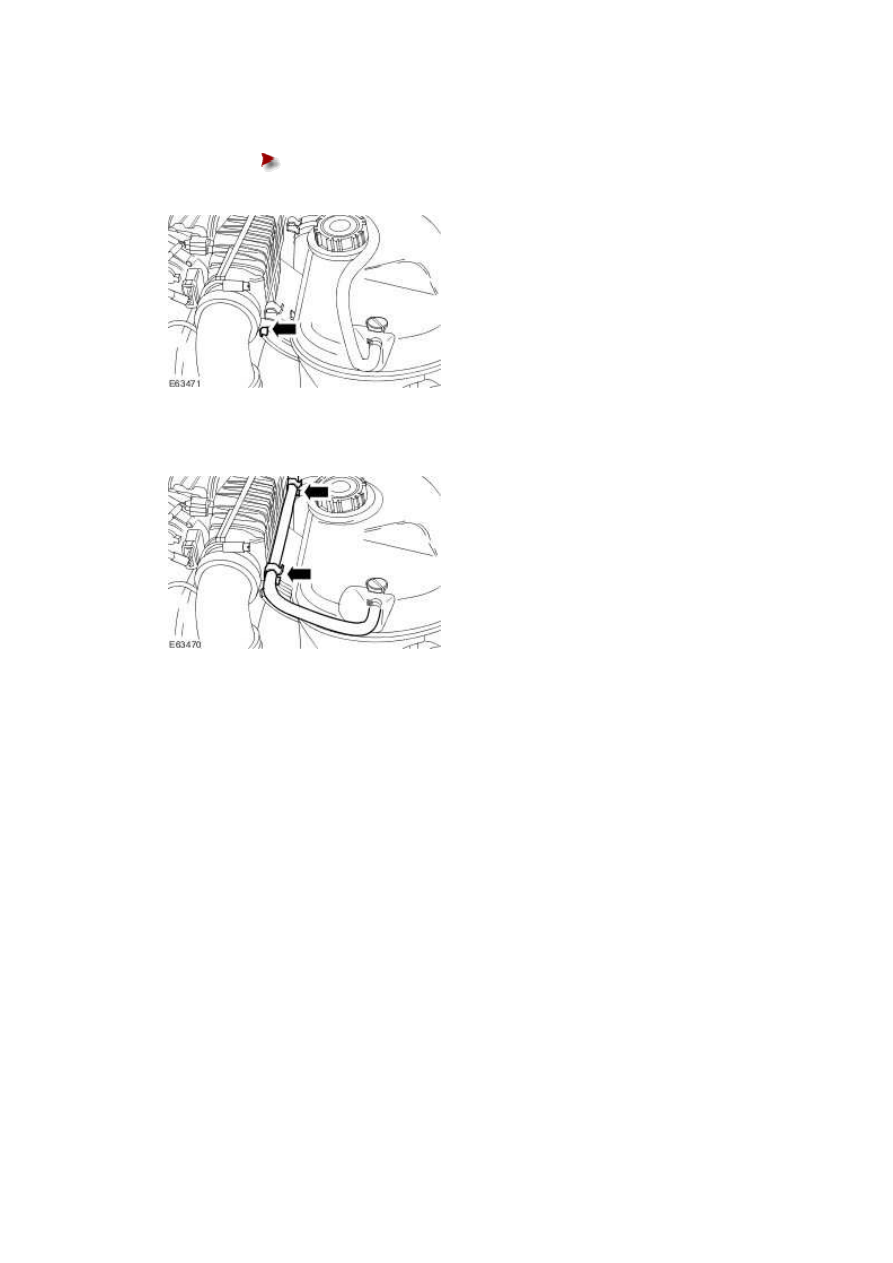

23 . Attach the coolant hose.







24 . Install the fuel injectors.

For additional information, refer to







www.

303-03A : Engine Cooling – 3.0L/3.5L/4.2L





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

Description

Specification

Jaguar Premium Cooling System Fluid  WSS M97B44-D

Jaguar Premium Cooling System Flush  EGR-M14P7-A



Cooling System Refill Capacities

Engine   Capacity

3.0L

9.4L

3.5L/4.2L  13.3L



Torque Specifications

Description

Nm  lb-ft  lb-in

Auxiliary water pump retaining bolts

10   -

89

Condenser core retaining stud

7

-

62

Coolant expansion tank bleed screw

3

-

27

Coolant expansion tank retaining bolt

3

-

27

Cooling fan motor and shroud retaining nuts

7

-

62

Cooling module retaining bolts - 4.2L SC

7

-

62

Oil cooler inlet pipe

20   15   -

Oil cooler return pipe

20   15   -

Power steering oil cooler retaining nuts - 3.5L/4.2L

7

-

62

Radiator drain plug

1

-

9

Radiator mounting bracket retaining bolts

6

-

53

Thermostat housing retaining bolts - 3.0L

18   13   -

Thermostat housing retaining bolts - 3.5L/4.2L/4.2L SC

9

-

80

Water pump drive pulley retaining bolts - 3.5L/4.2L/4.2L SC  A   -

-

Water pump retaining bolts - 3.0L

25   18   -

Water pump retaining bolts - 3.5L/4.2L/4.2L SC

A   -

-

Water pump retaining bracket bolts - 4.2L SC

7

-

62

A = refer to the procedure for the correct torque sequence

-

-

-
