Jaguar XJ (X350). Manual - part 570

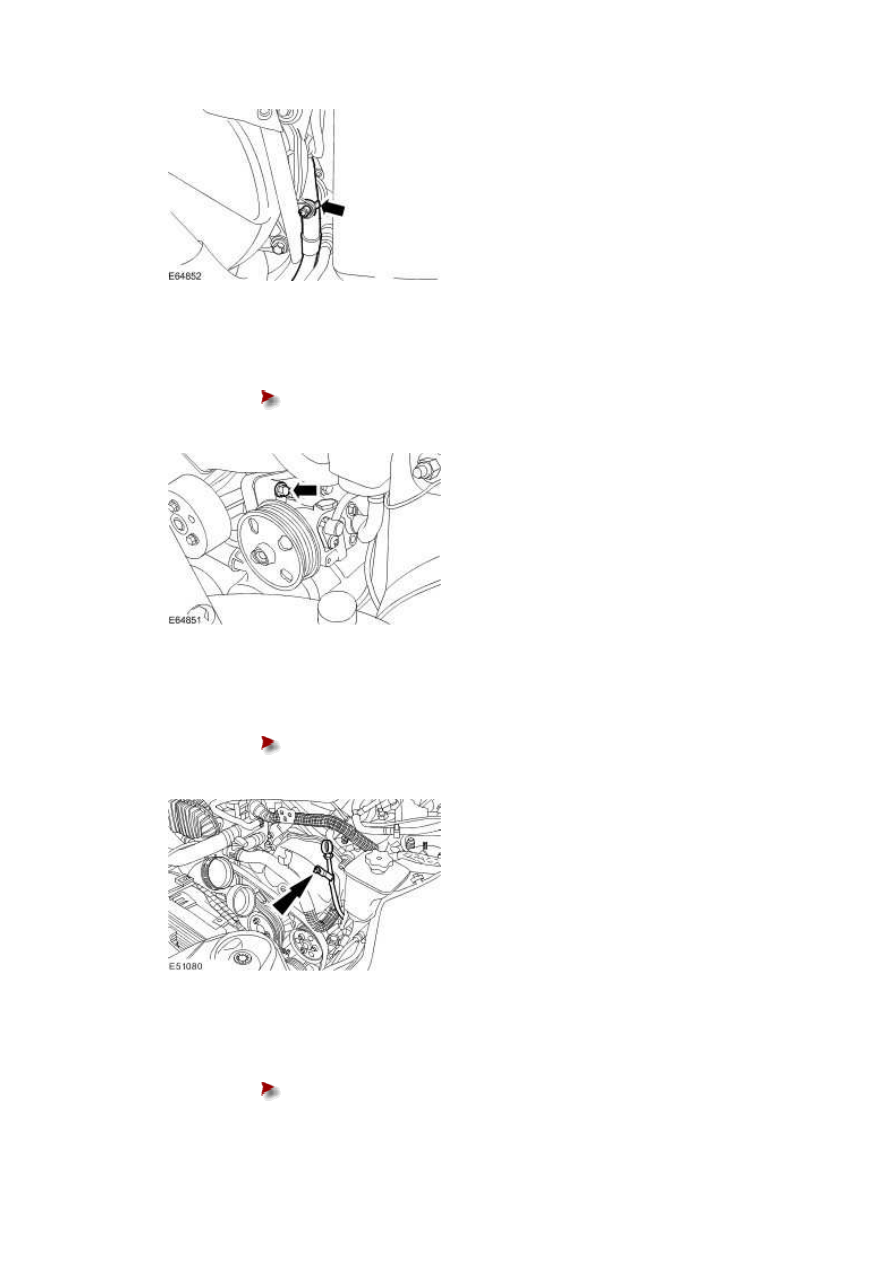

21 . Install the power steering pump bolt.





Tighten to 22 Nm.

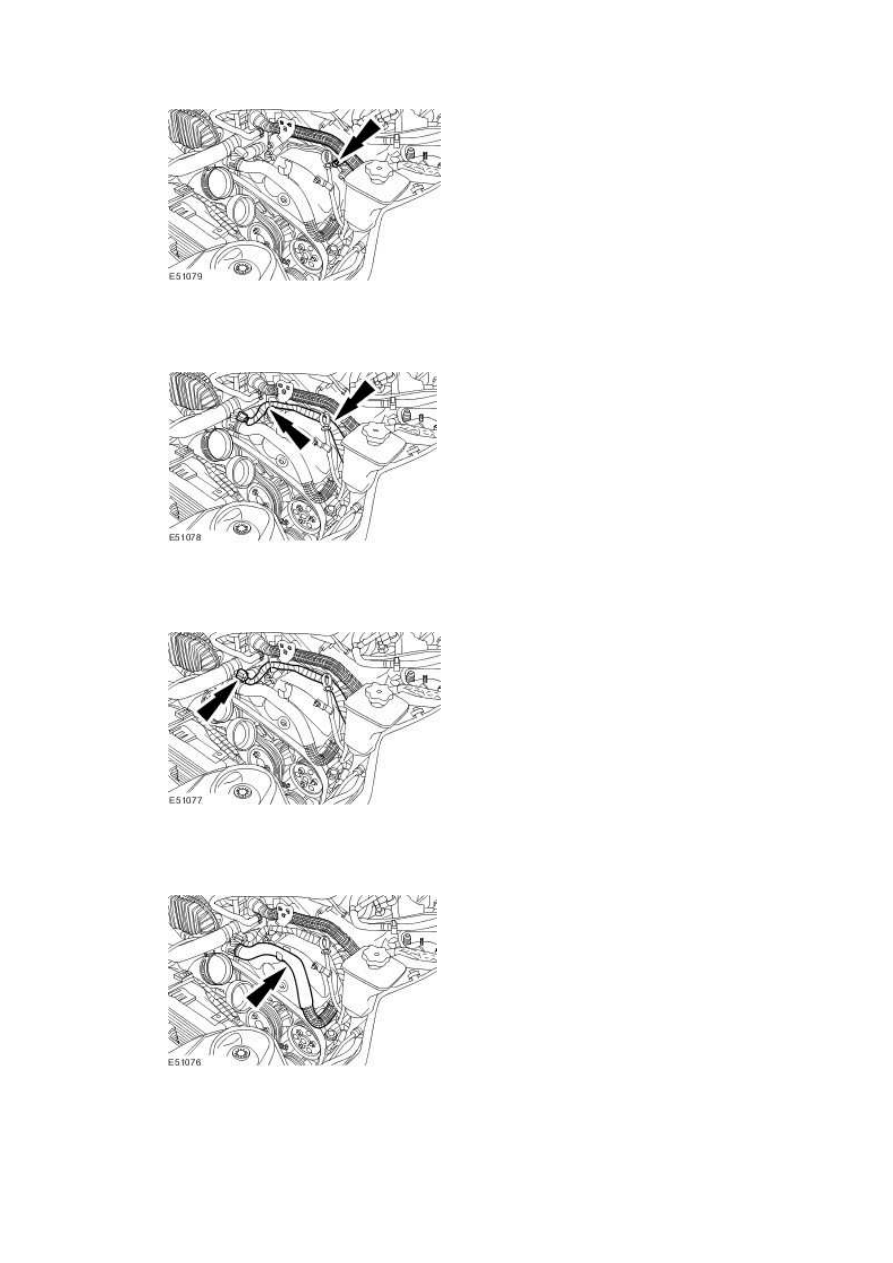

22 . Attach the oil level indicator tube.





Tighten to 3 Nm.











23 . Attach the EGR valve tube.





Tighten to 3 Nm.











24 . Attach the coolant temperature sensor wiring harness.







25 . Connect the coolant temperature sensor electrical connector.







26 . Attach the coolant hose.





www.



27 . Remove the engine oil filler cap.

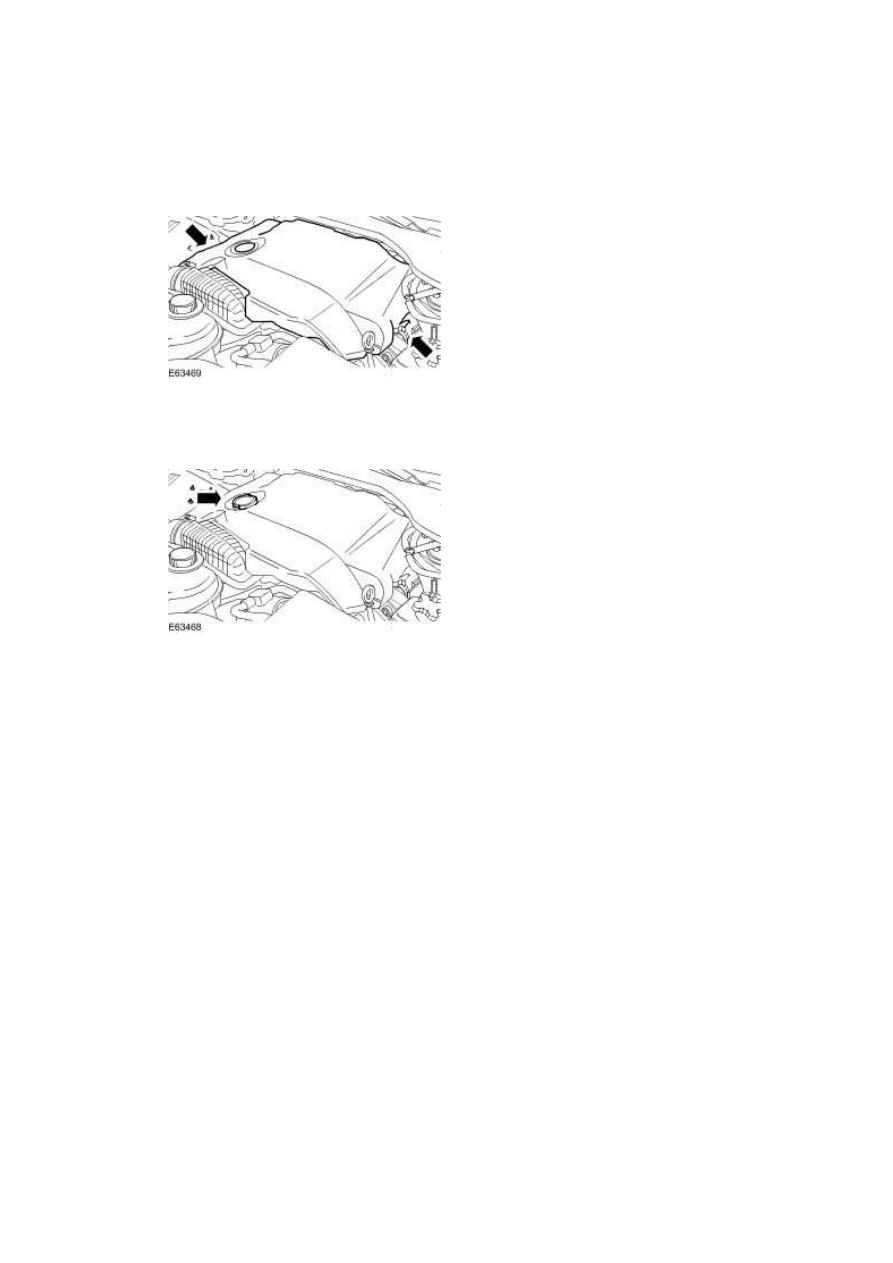

28 . Install the engine cover.







29 . Install the oil filler cap.







30 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)

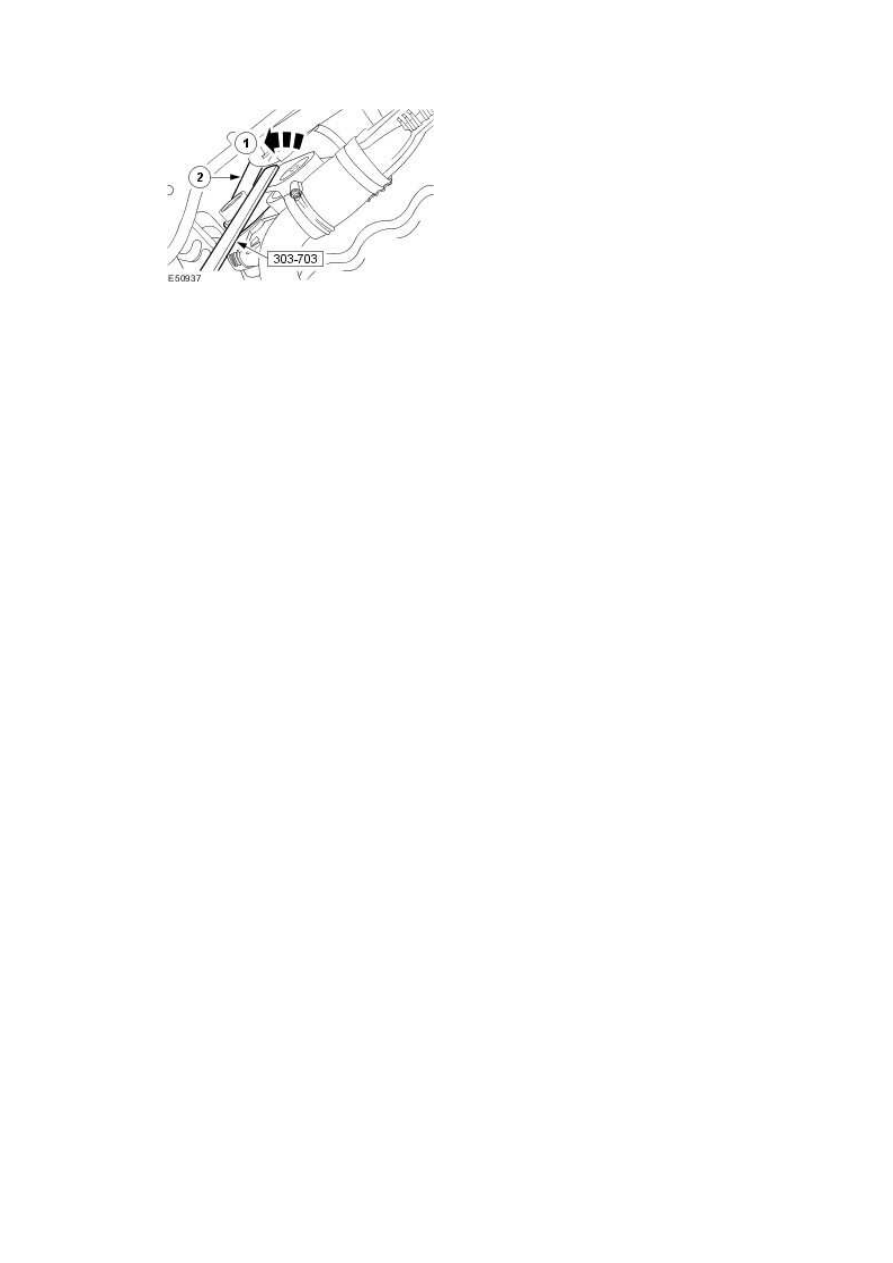

31

.



Attach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Install the accessory drive belt.











32 . Lower the vehicle.





33 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)
