Jaguar XJ (X350). Manual - part 566

Timing Belt Cover

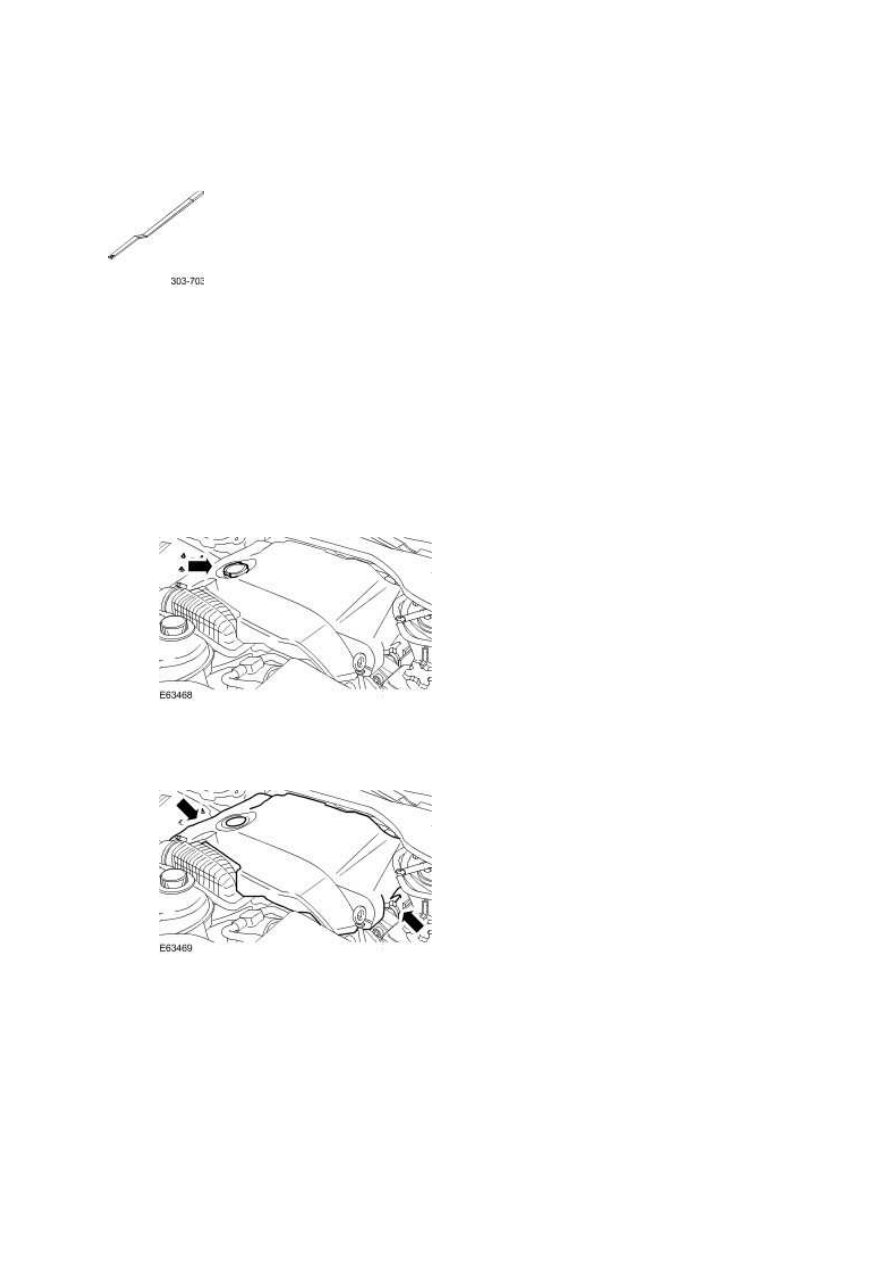

Special Service Tools





Accessory belt detensioner

303-703

Removal



1 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





2 . Remove the oil filler cap.







3 . Remove the engine cover.







4 . Install the engine oil filler cap to prevent foreign material entering the valve cover.





5 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





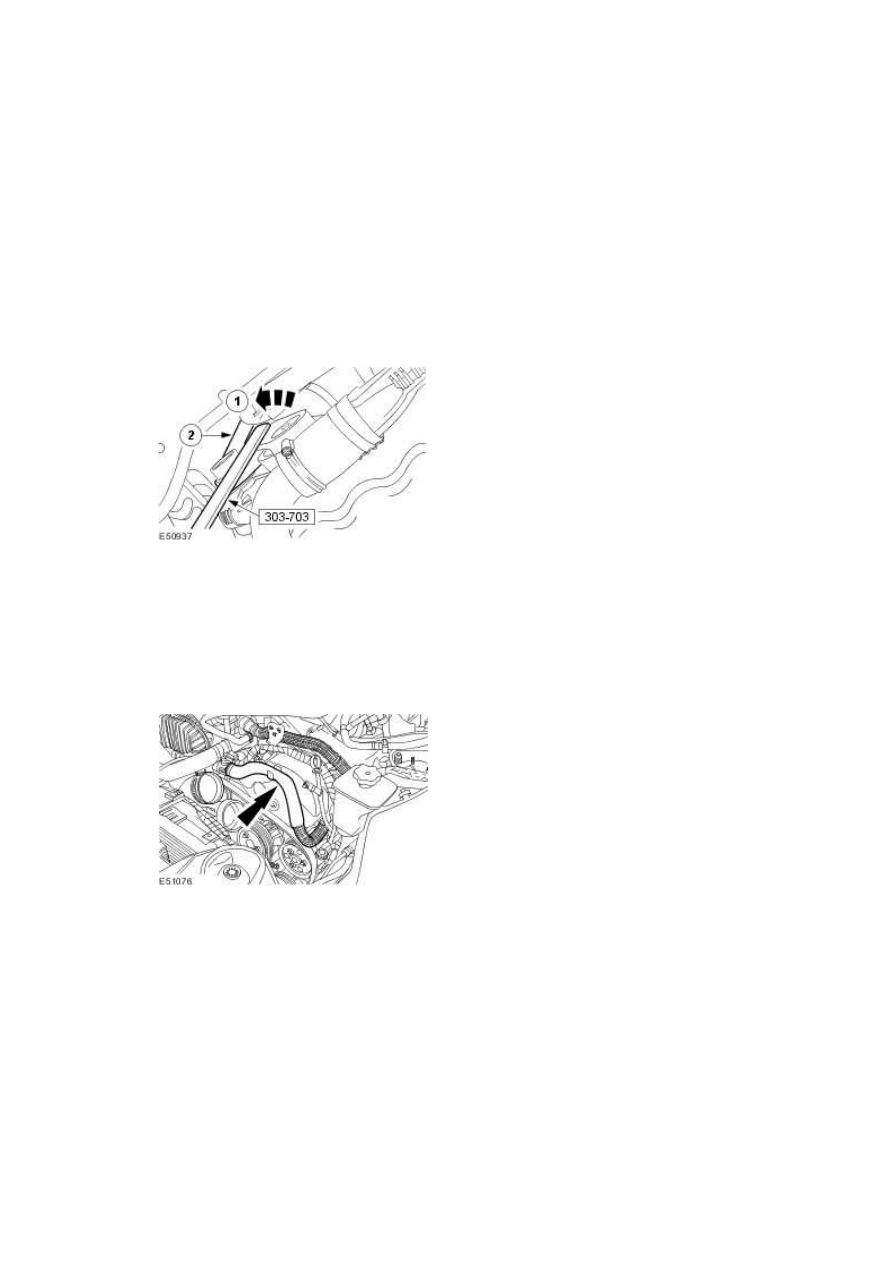

6

.



Detach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Remove the accessory drive belt.











7 . Lower the vehicle.





8 . Detach the coolant hose.







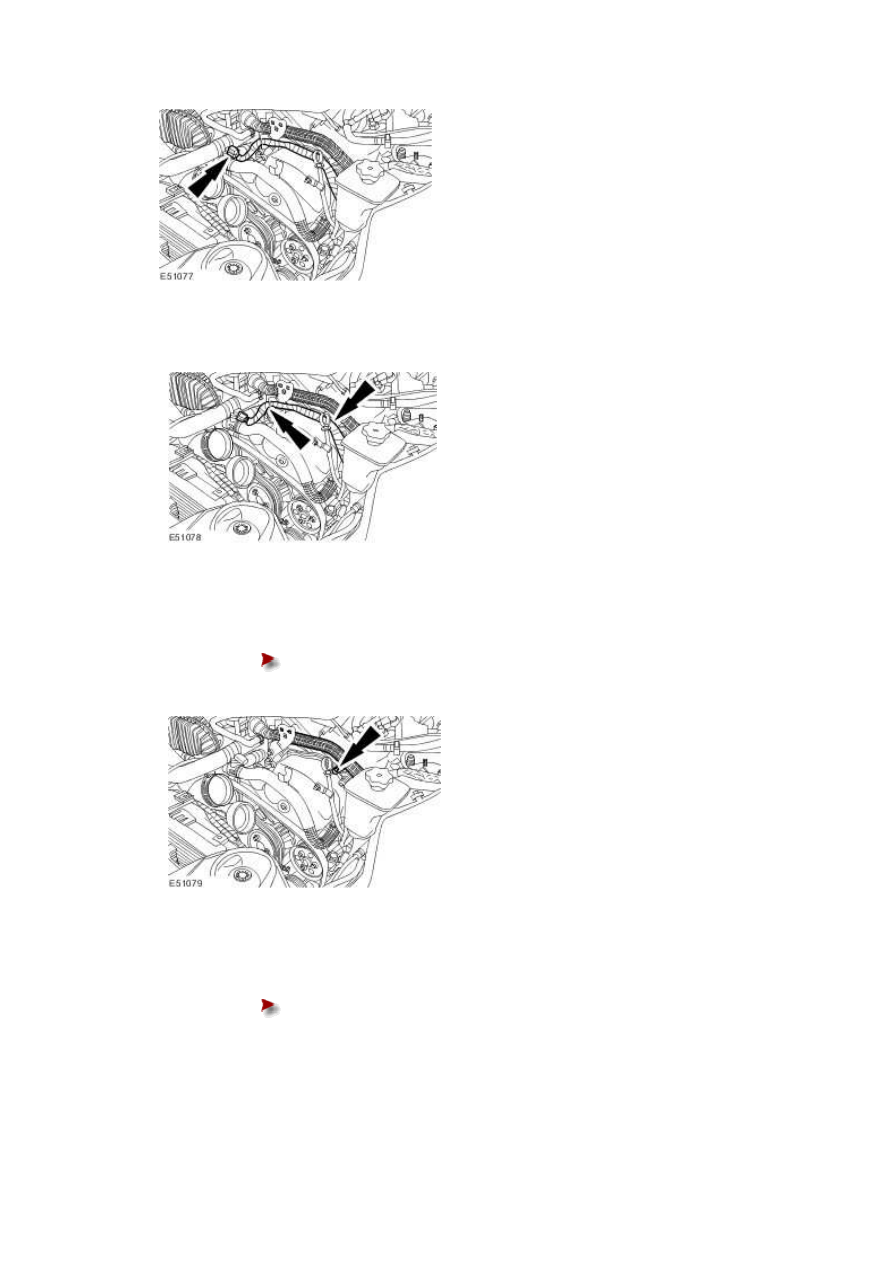

9 . Disconnect the coolant temperature sensor electrical connector.

www.







10 . Detach the coolant temperature sensor wiring harness.







11 . Detach the exhaust gas recirculation (EGR) valve tube.





Remove the retaining bolt.











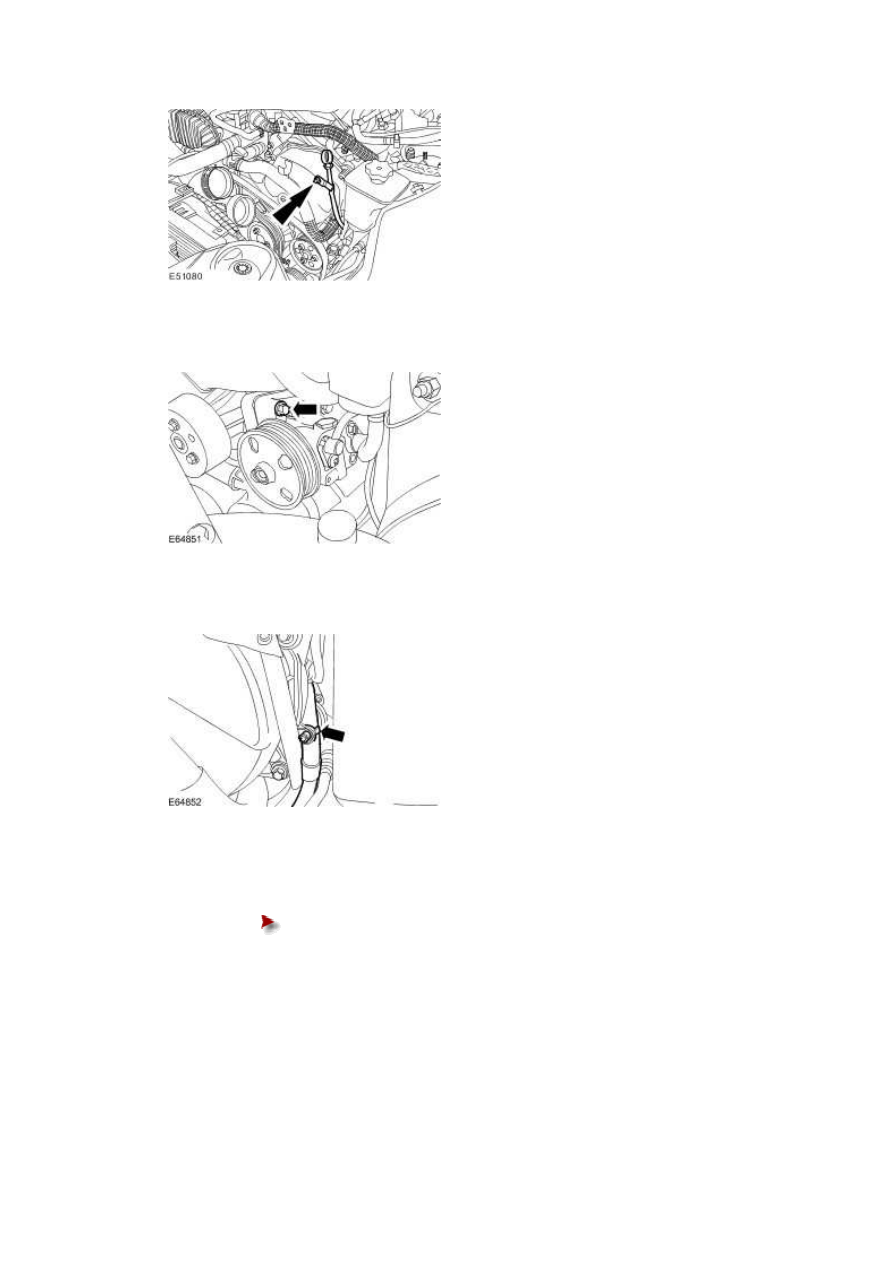

12 . Detach the oil level indicator tube.





Remove the retaining bolt.











13 . Loosen the power steering pump retaining bolt.







14 . Detach the wiring harness.







15 . Remove the left-hand timing cover.





Remove and discard the gasket.
