Jaguar XJ (X350). Manual - part 501







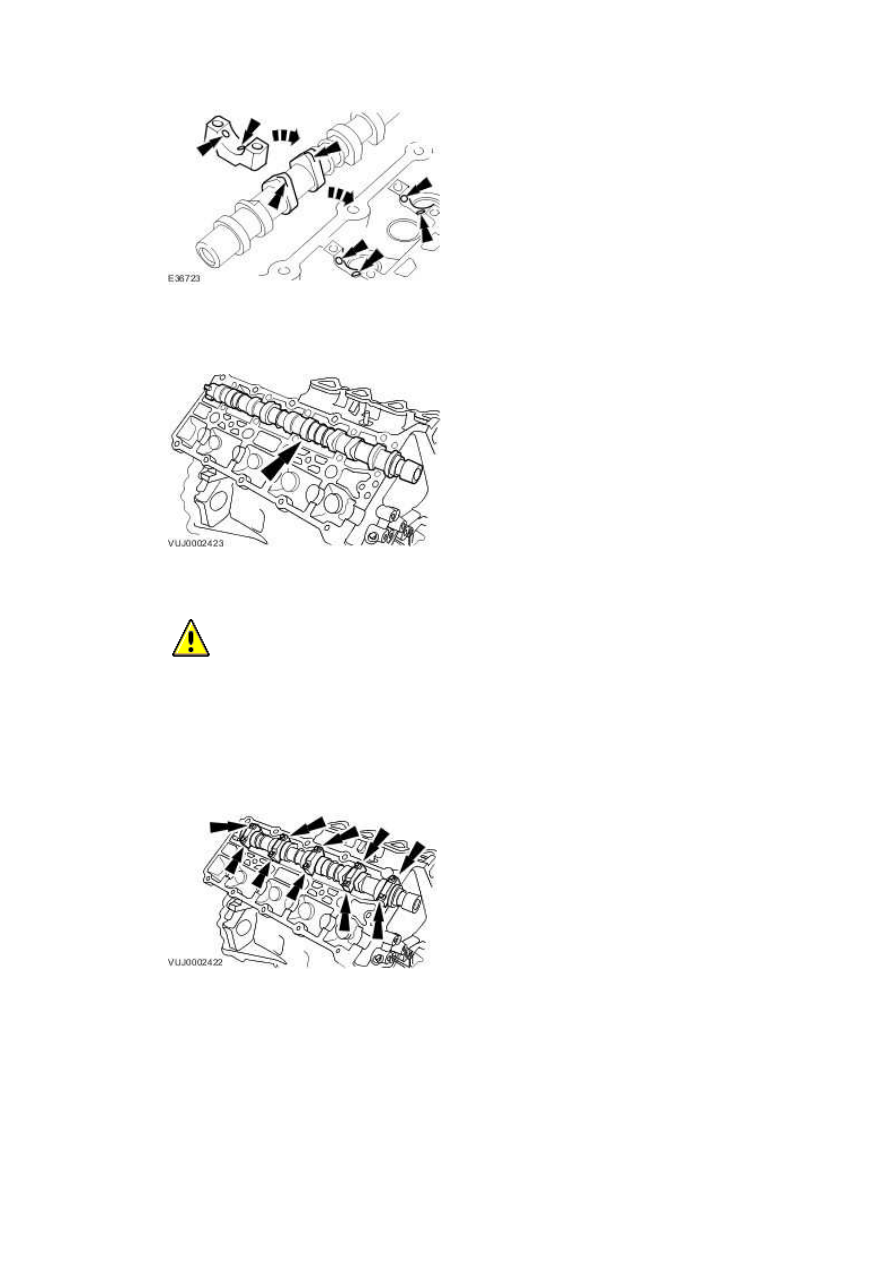

38 . Install the right-hand inlet camshaft.







39 .

  CAUTION: Alternate bolt tightening to correctly seat the camshaft bearing caps.



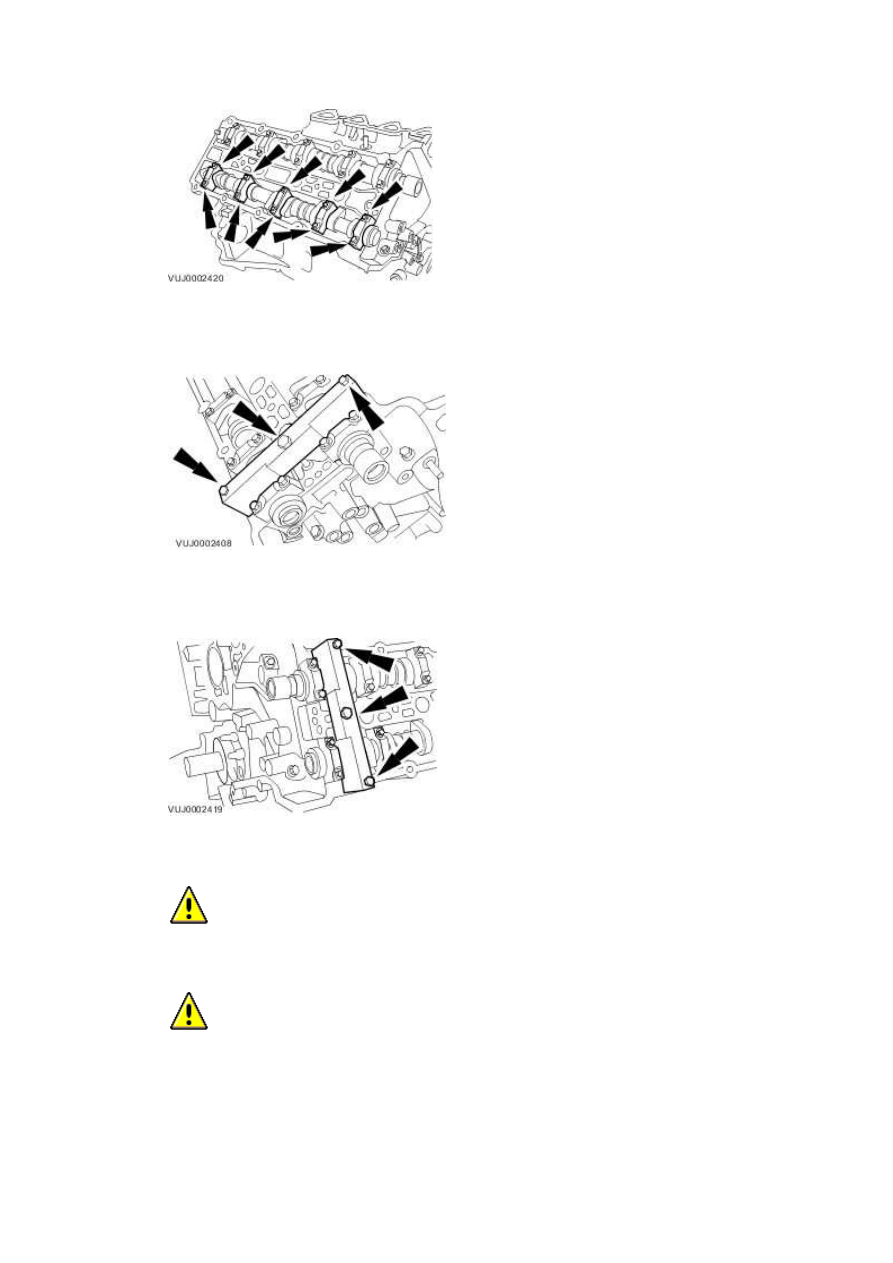

Install the camshaft bearing cap bolts evenly.





•

  Tighten to 10 Nm.









40 . NOTE:





Make sure all components are clean.



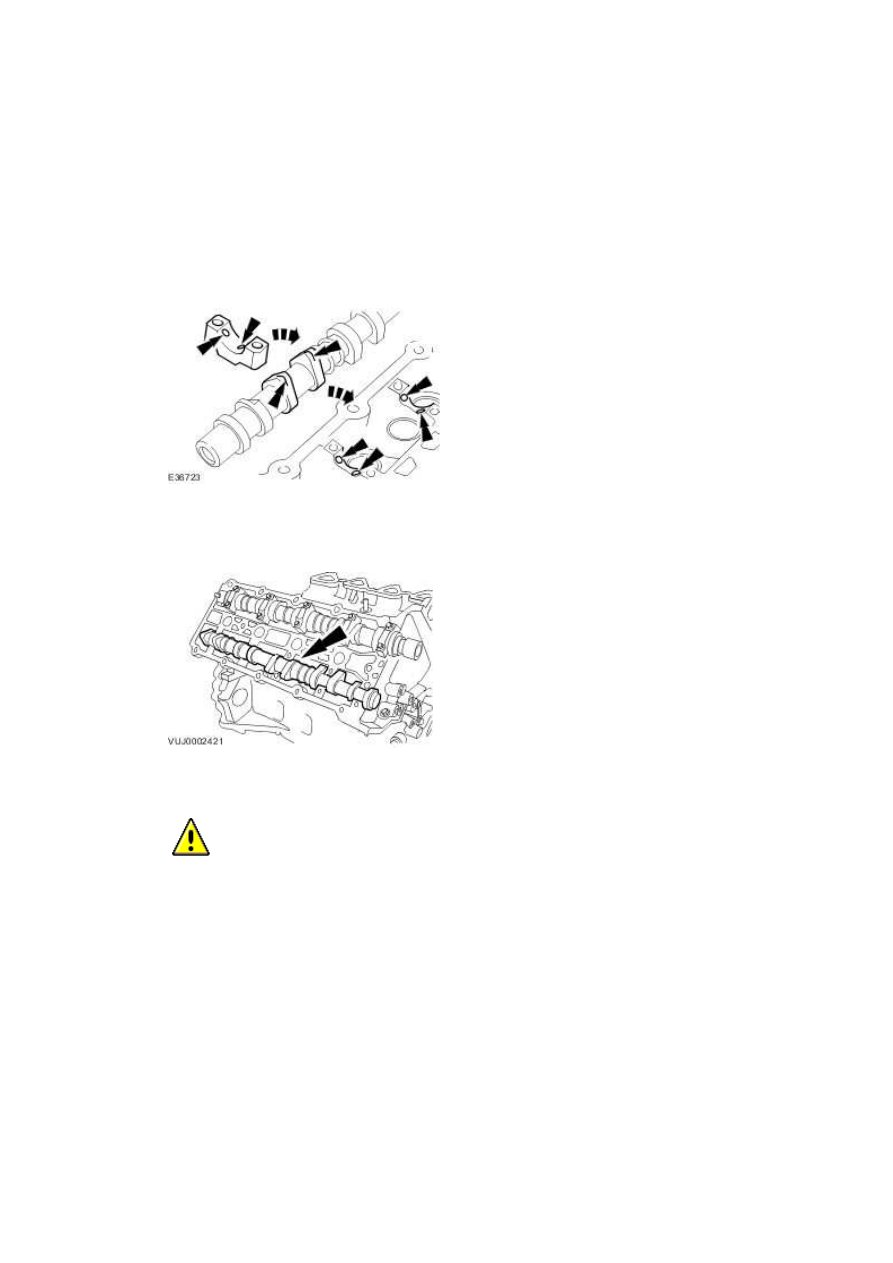

Apply oil (EP-90) to the camshaft and bearing surfaces, as follows:





•

  To the upper face of each bearing surface in the cylinder head.





•

  To the upper face of each bearing surface in each bearing cap.





•

  On the cam lobes ONLY, not on the base circle area.









41 . Install the right-hand exhaust camshaft.







42 .

  CAUTION: Alternate bolt tightening to correctly seat the camshaft bearing caps.



Install the camshaft bearing cap bolts evenly.





•

  Tighten to 10 Nm.



www.







43 . Install the camshaft setting tool.







44 . Install the camshaft setting tool.







45

.



  CAUTION: Do not tighten the camshaft sprocket retaining bolts.





  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





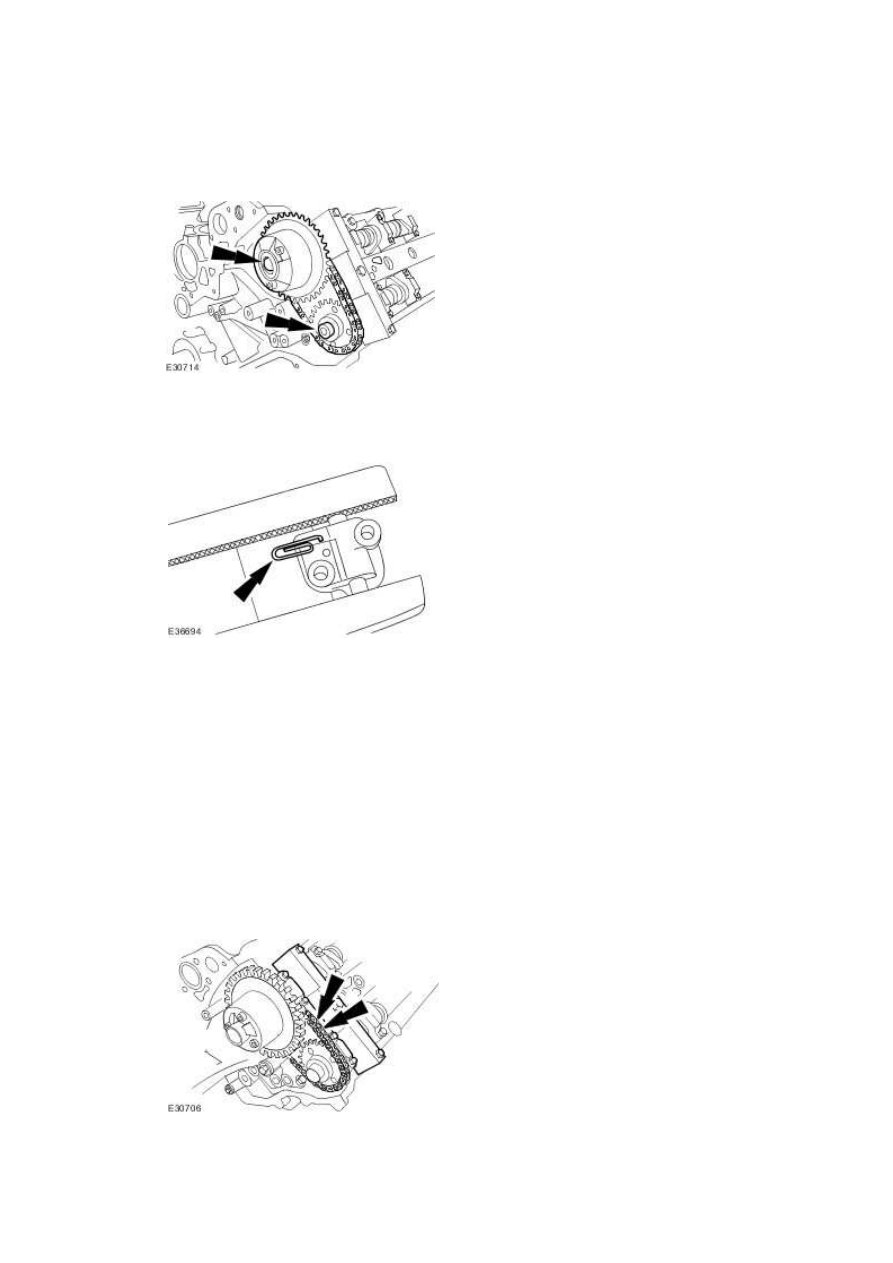

Install the camshaft sprockets.





•

  Install the secondary timing chain tensioner and secondary timing chain to the

camshaft sprockets.











46 . Using a suitable tool, retain the left-hand timing chain tensioner piston.







47 . Release the tension in the left-hand timing chain tensioner.





•

  Remove the retaining tool.







48 . Install the secondary timing chain tensioner.





•

  Tighten to 12 Nm.
