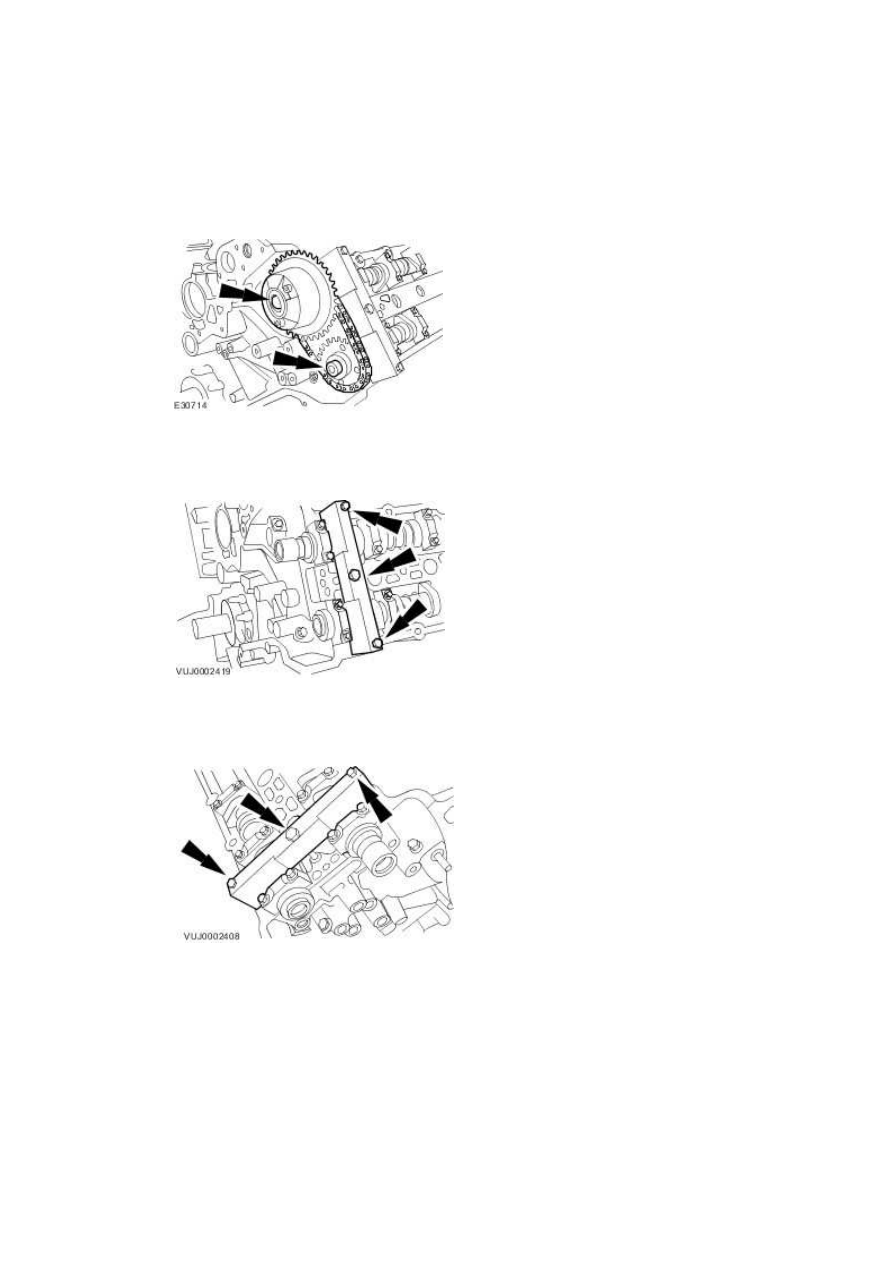

Remove the camshaft sprockets.





•

  Remove the secondary timing chain tensioner and secondary timing chain from the

camshaft sprockets.











133 . Remove the camshaft setting tool.







134 . Remove the camshaft setting tool.







135

.



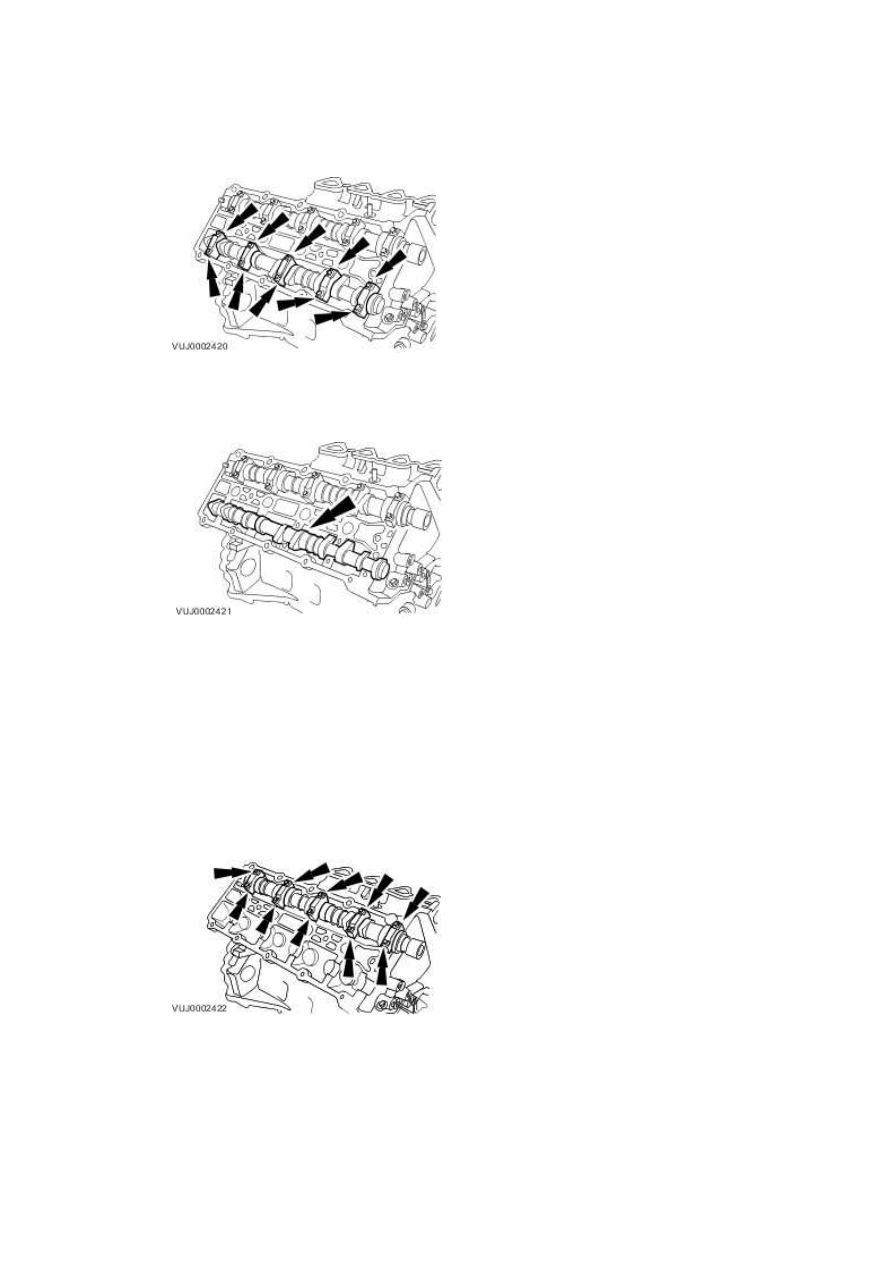

Remove the camshaft bearing caps.





•

  Remove the camshaft bearing cap retaining bolts evenly and in stages.





•

  Remove the camshaft bearing caps. Note their orientation and markings, each is

marked with its position (a number) and orientation (an arrow).











136 . Remove the right-hand exhaust camshaft.







137

.



Remove the camshaft bearing caps.





•

  Remove the camshaft bearing cap retaining bolts evenly and in stages.





•

  Remove the camshaft bearing caps. Note their orientation and markings, each is

marked with its position (a number) and orientation (an arrow).











138 . Remove the right-hand intake camshaft.

www.







139

.



Remove the camshaft bearing caps.





•

  Remove the camshaft bearing cap retaining bolts evenly and in stages.





•

  Remove the camshaft bearing caps. Note their orientation and markings, each is

marked with its position (a number) and orientation (an arrow).











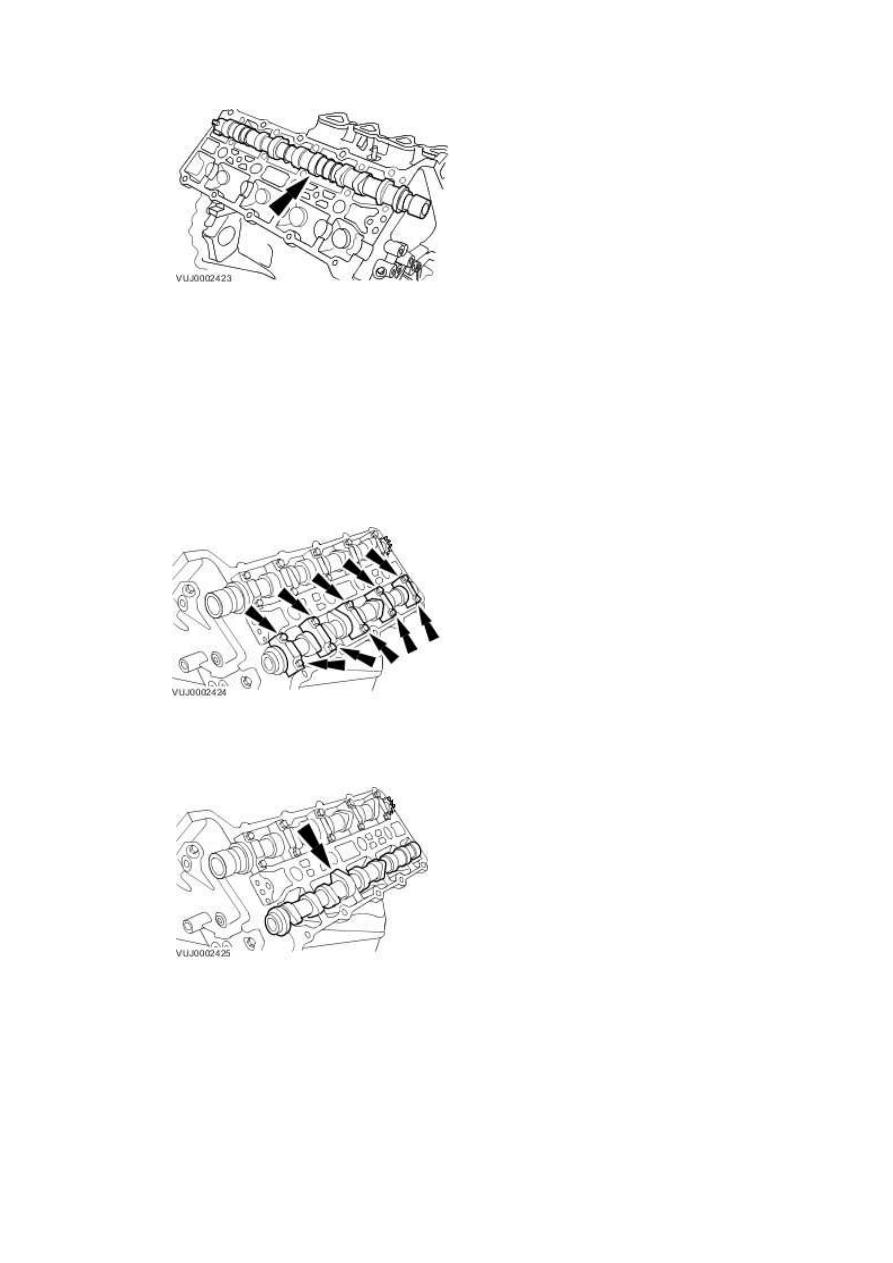

140 . Remove the left-hand exhaust camshaft.







141

.



Remove the camshaft bearing caps.





•

  Remove the camshaft bearing cap retaining bolts evenly and in stages.





•

  Remove the camshaft bearing caps. Note their orientation and markings, each is

marked with its position (a number) and orientation (an arrow).











142 . Remove the left-hand inlet camshaft.







143

.



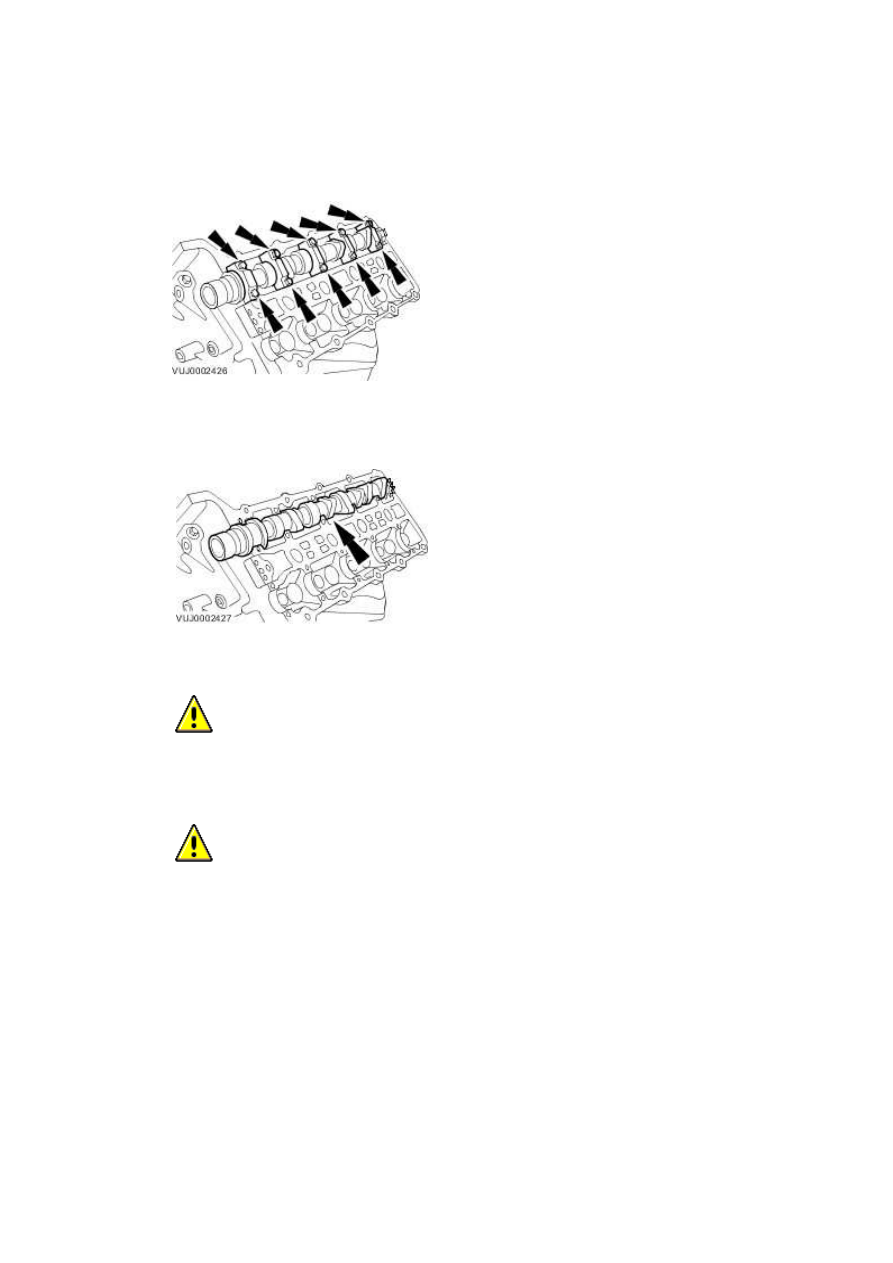

  CAUTION: The bolts can only be used twice, mark the bolts with a center punch. If

two punch marks are visible, discard the bolts.





  CAUTION: Vehicles fitted with Polydrive cylinder head bolts, the cylinder head

bolts must be removed using a 10 mm Polydrive socket or a 10 mm Allen key. Failure to

follow this instruction may result in damage to the component.





Remove the right-hand cylinder head.





•

  Remove the bolts in the indicated sequence.





•

  Remove and discard the gasket.
