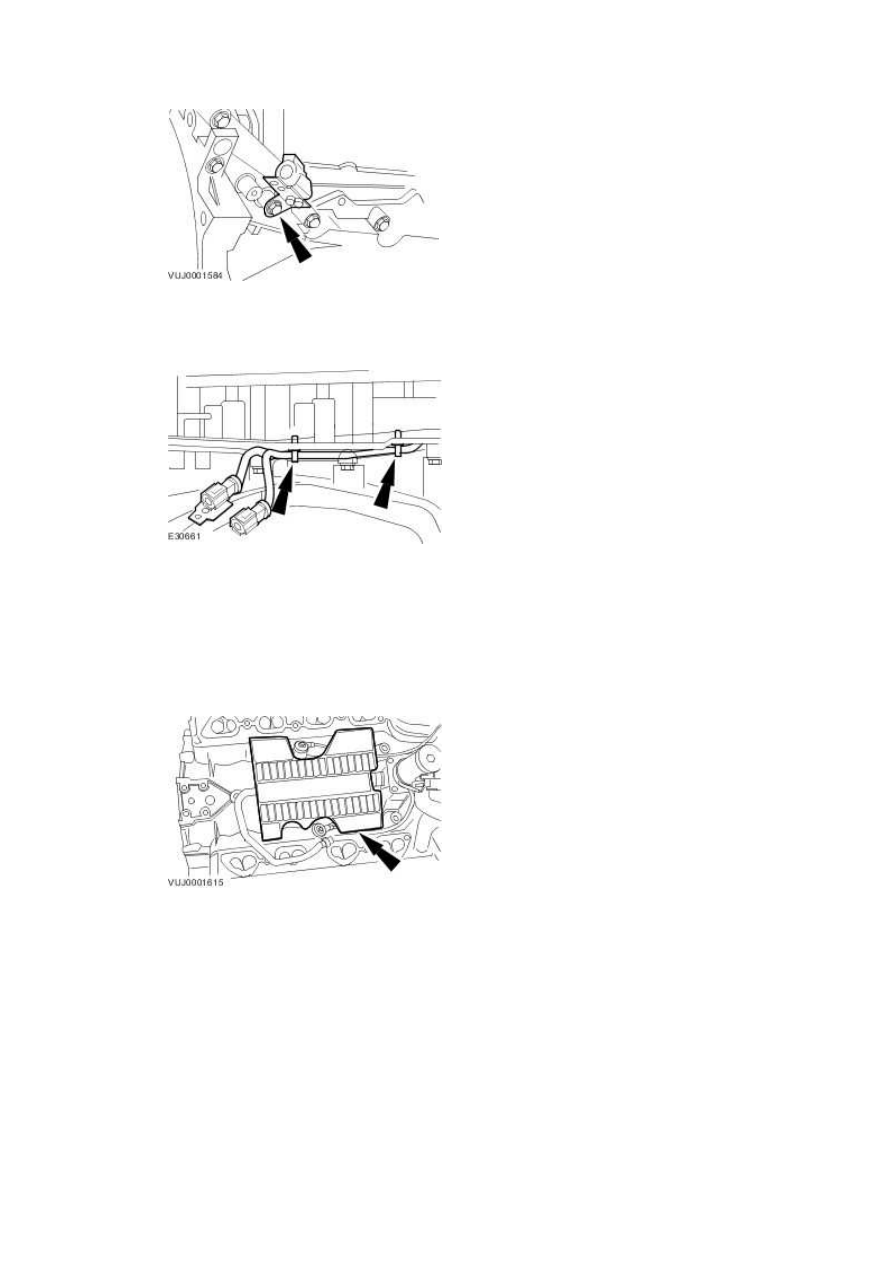

96 . Detach the engine wiring harness retaining clips.







97 . Remove the engine wiring harness





98 . Remove the noise and vibration insulating pad.







99 . Remove the intake manifold heater coolant hose.

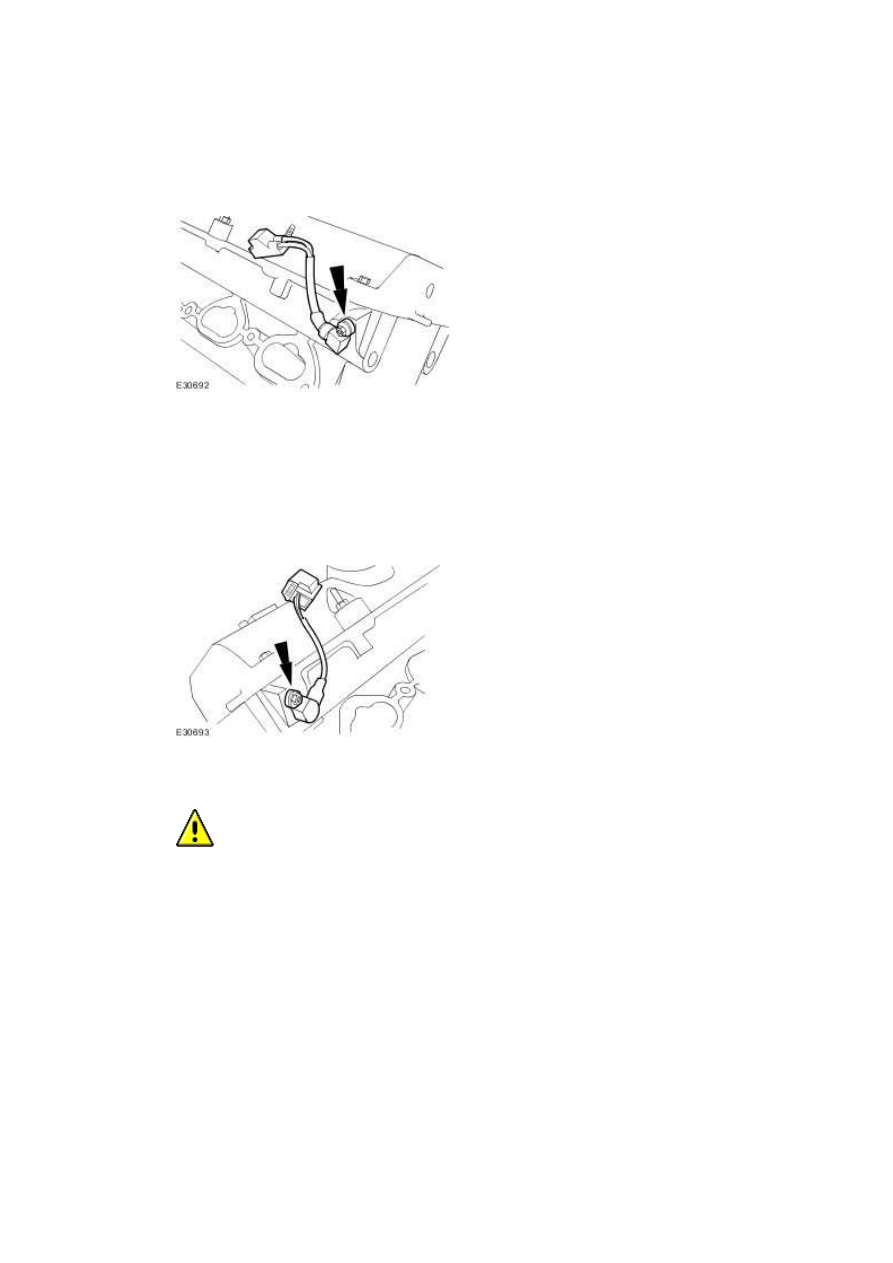

4.  Remove the knock sensors.





5.  Remove the intake manifold heater coolant hose.









100 . Remove the engine block insulation grommet.

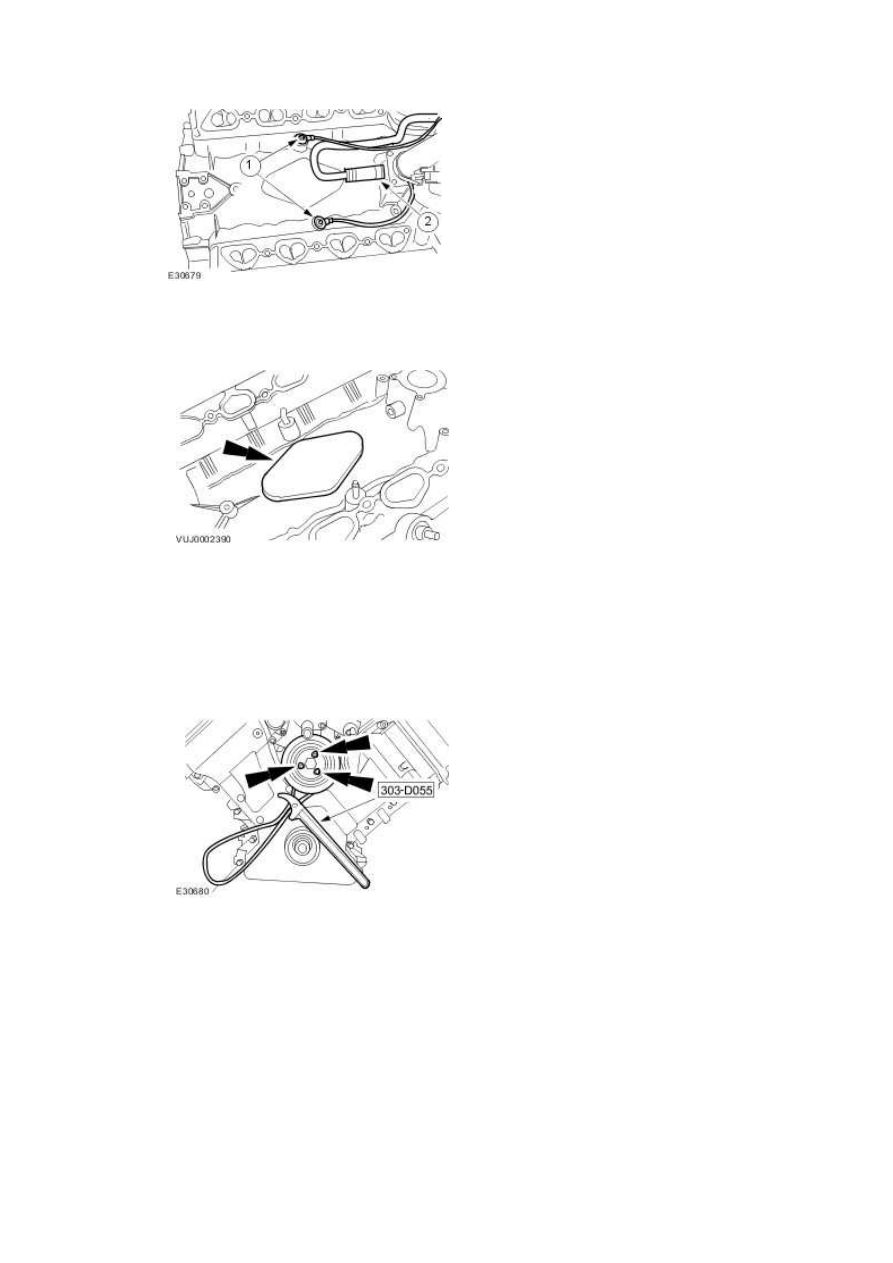

101 . Remove the water pump pulley.





•

  Using the special tool, retain the water pump pulley.

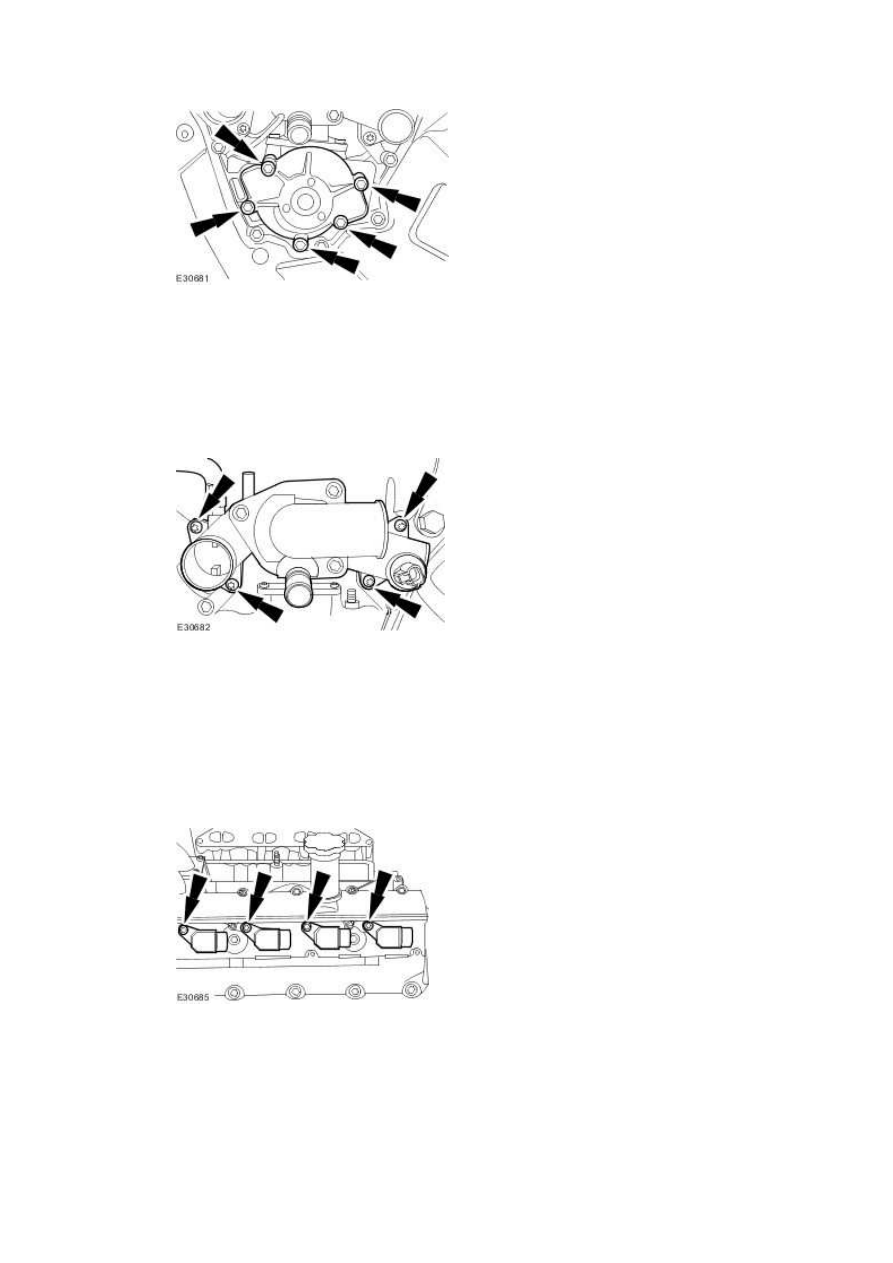

102 . Remove the water pump.





•

  Remove and discard the gasket.





•

  Remove and discard the O-ring seal.



www.







103 . Remove the thermostat housing.





•

  Remove and discard the O-ring seals.









104 . NOTE:





Left-hand shown, right-hand similar



Remove the ignition coils.







105 . Remove the spark plugs.





106 . Remove the right-hand camshaft position (CMP) sensor.





•

  Remove and discard the O-ring seal.









107 . Remove the left-hand camshaft position (CMP) sensor.





•

  Remove and discard the O-ring seal.









108

.



  CAUTION: Under no circumstances should the crankshaft setting peg 303-645 be

used in the following operations to lock the crankshaft.





NOTE:





The crankshaft retaining bolt will be very tight.



Using special tools, retain the crankshaft pulley.





•

  Remove and discard the crankshaft pulley bolt.
