Cap the exposed ports.



Disconnect the coolant hoses.







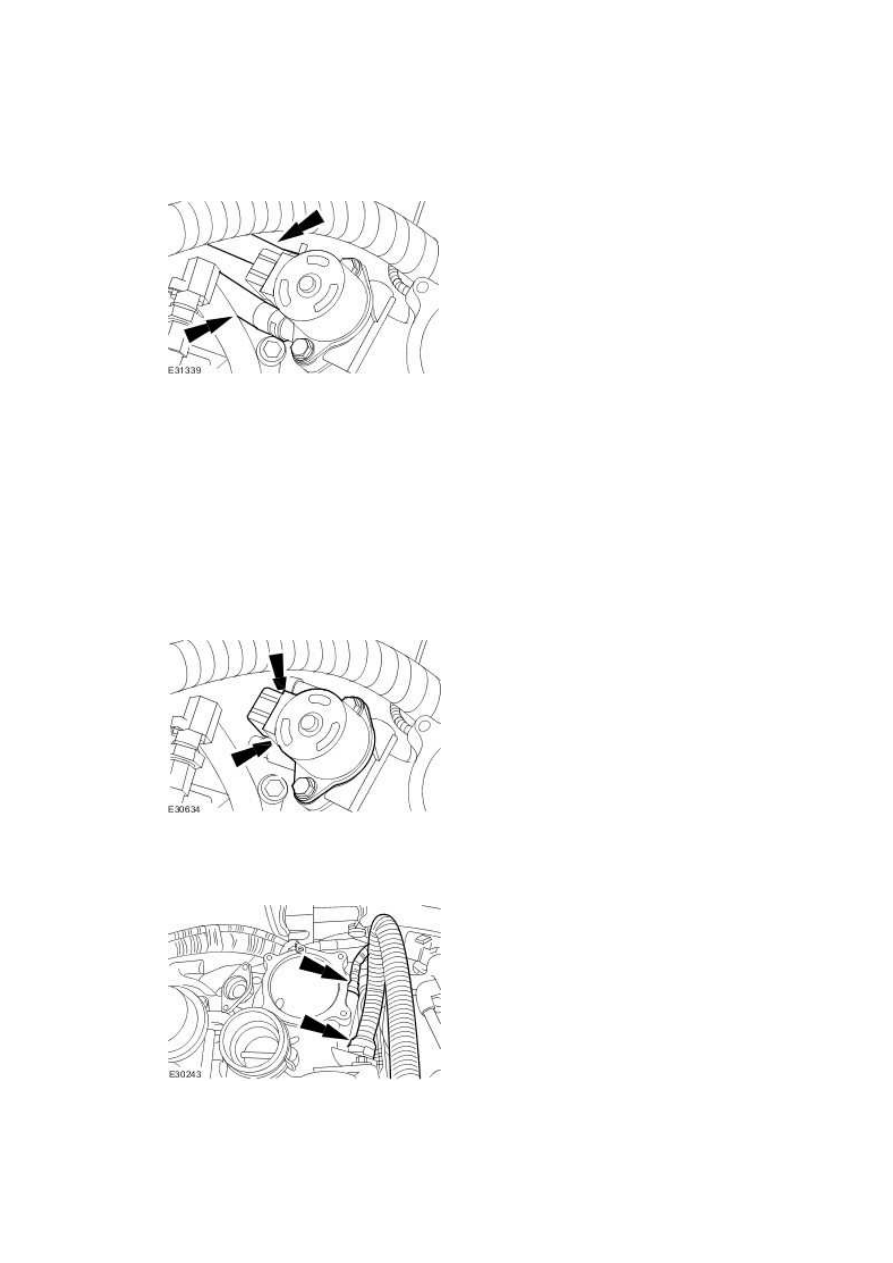

57 . Remove the EGR valve and the exhaust manifold to EGR valve tube.





•

  Remove the retaining bolts.





•

  Remove and discard the exhaust manifold to EGR valve tube gasket.





•

  Remove and discard the EGR valve to air intake elbow gasket.

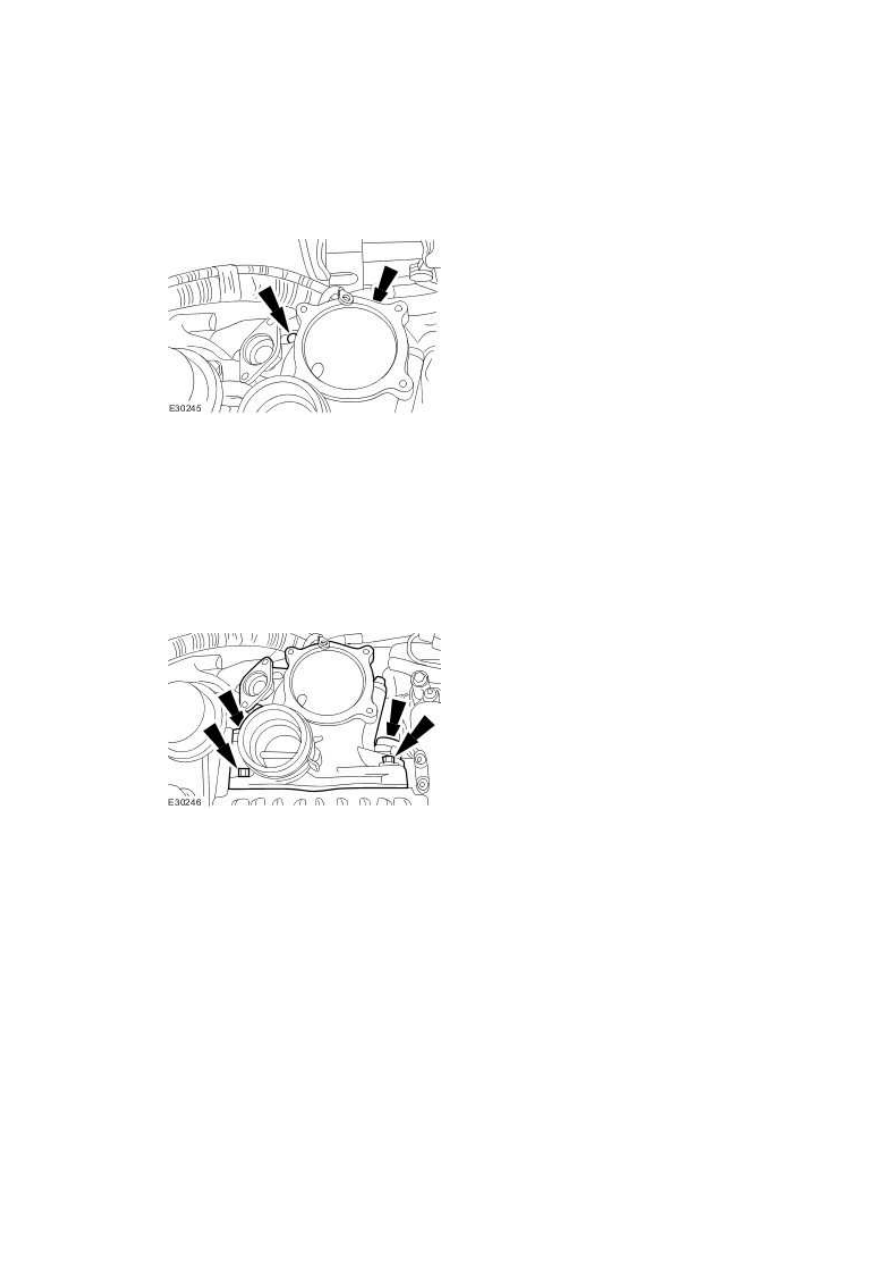

58 . Disconnect the air intake elbow pipes.







56 . NOTE:



59 . NOTE:





Make sure correct location of the ground strap is noted.



Remove the air intake elbow retaining bracket lower retaining bolts.







60 . Detach the air intake elbow.





•

  Remove and discard the gasket.





•

  Remove and discard the retaining bolt seals.

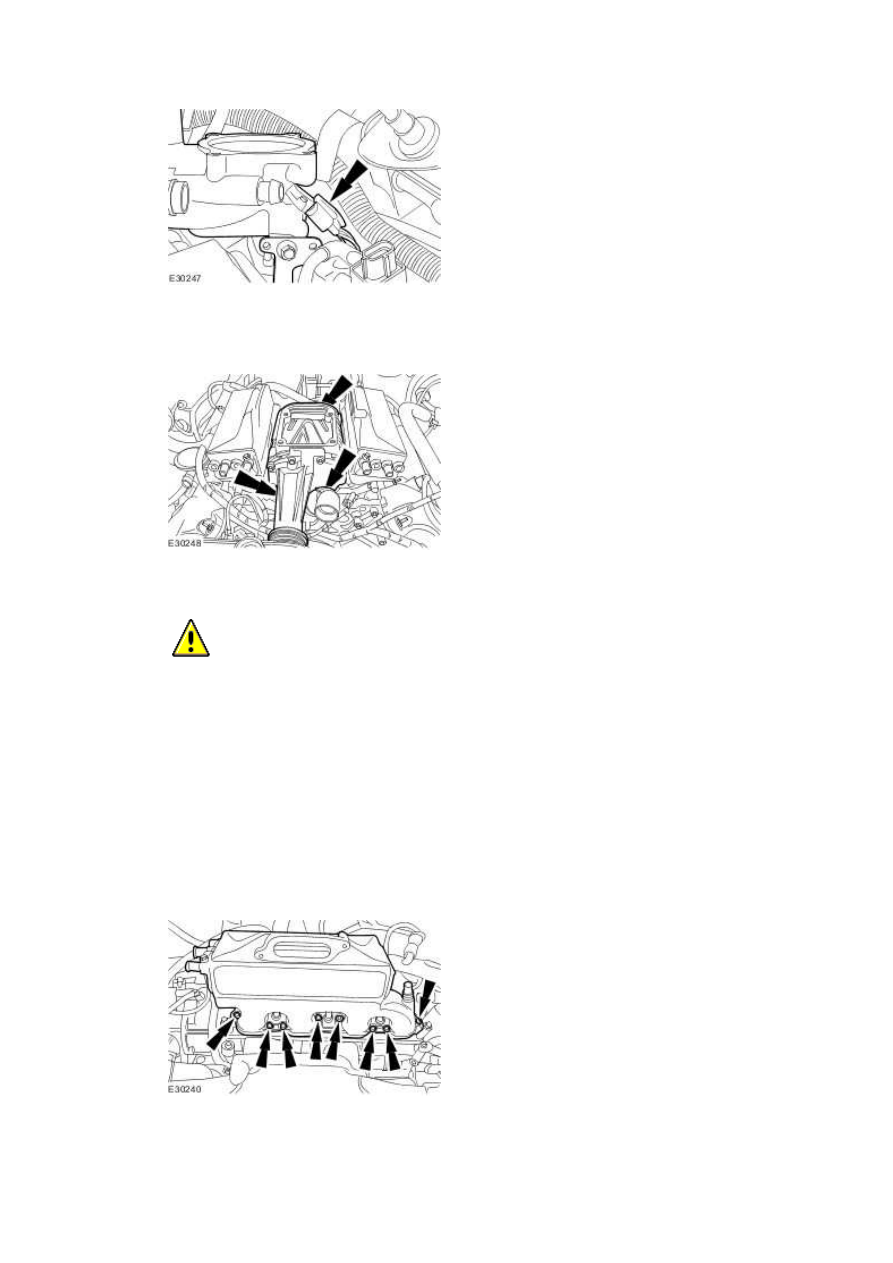

61 . Remove the air intake elbow.





•

  Disconnect the manifold absolute pressure (MAP) sensor.



www.







62 . Remove the supercharger.







63 .

  CAUTION: Make sure no foreign matter enters the cylinder head ports.



NOTE:





Right-hand shown, left-hand similar.



Remove the charge air coolers.





•

  Remove and discard the charge air cooler gasket.

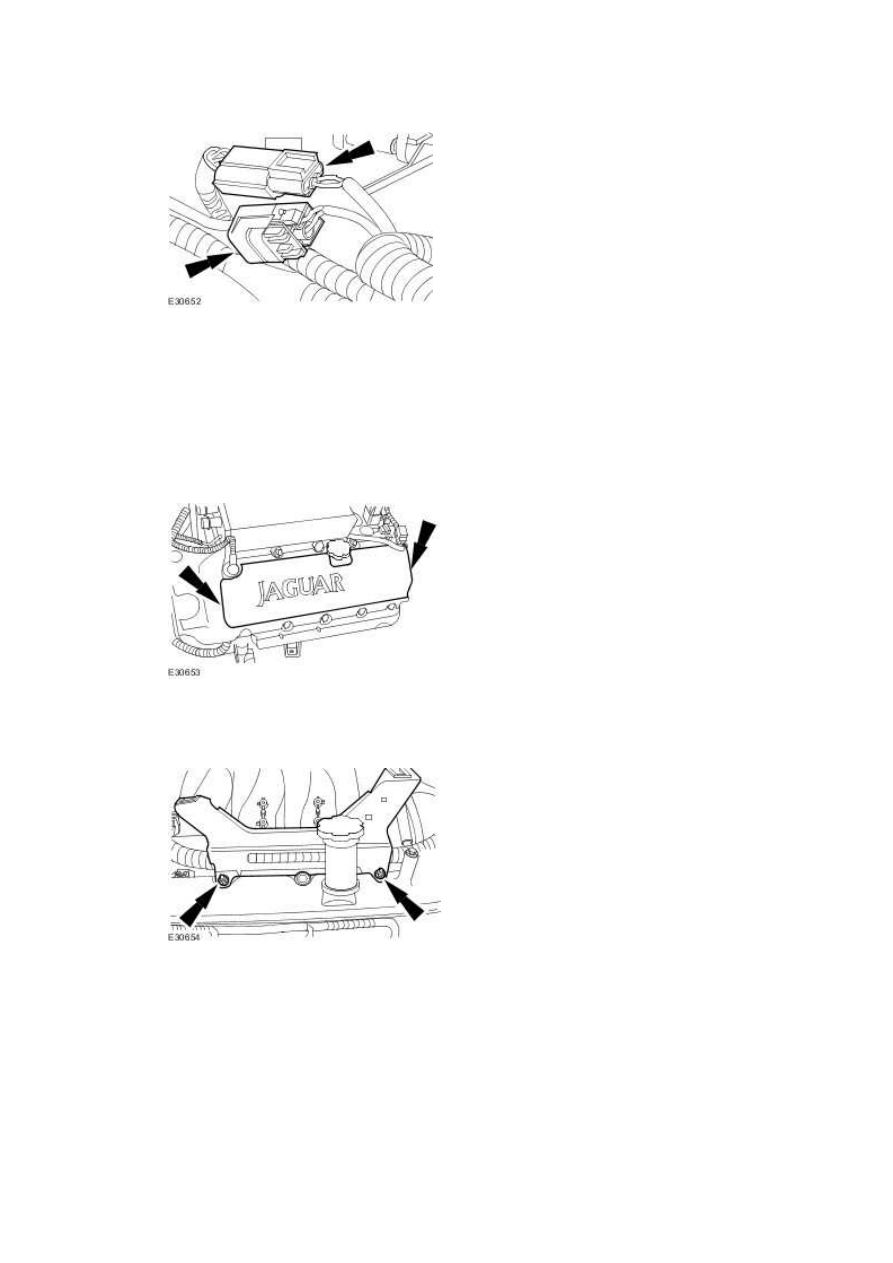

64 . Disconnect the knock sensor electrical connectors.







65 . NOTE:





Left-hand shown, right-hand similar.



Remove the ignition coil cover.







66 . Remove the engine cover retaining bracket.







67 . Remove the engine cover retaining bracket.
