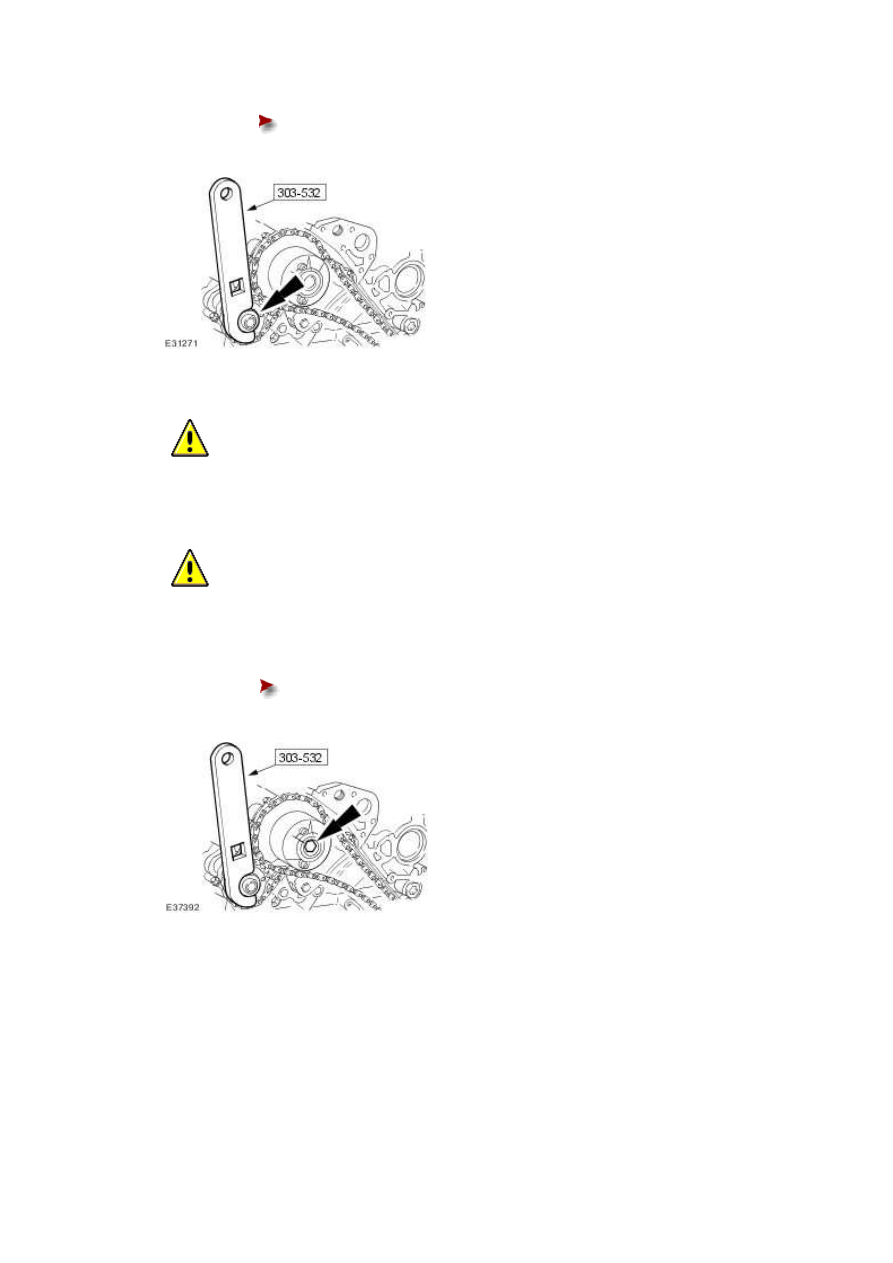

Tighten to 20 Nm + 90 deg.











30

.



  CAUTION: While applying the opposing force to sprocket and chain, tighten the

sprocket bolt.





  CAUTION: Make sure that a new bolt is installed.





Using the special tool apply force to the tool in an anti-clockwise direction.





Tighten to 20 Nm + 90 deg.











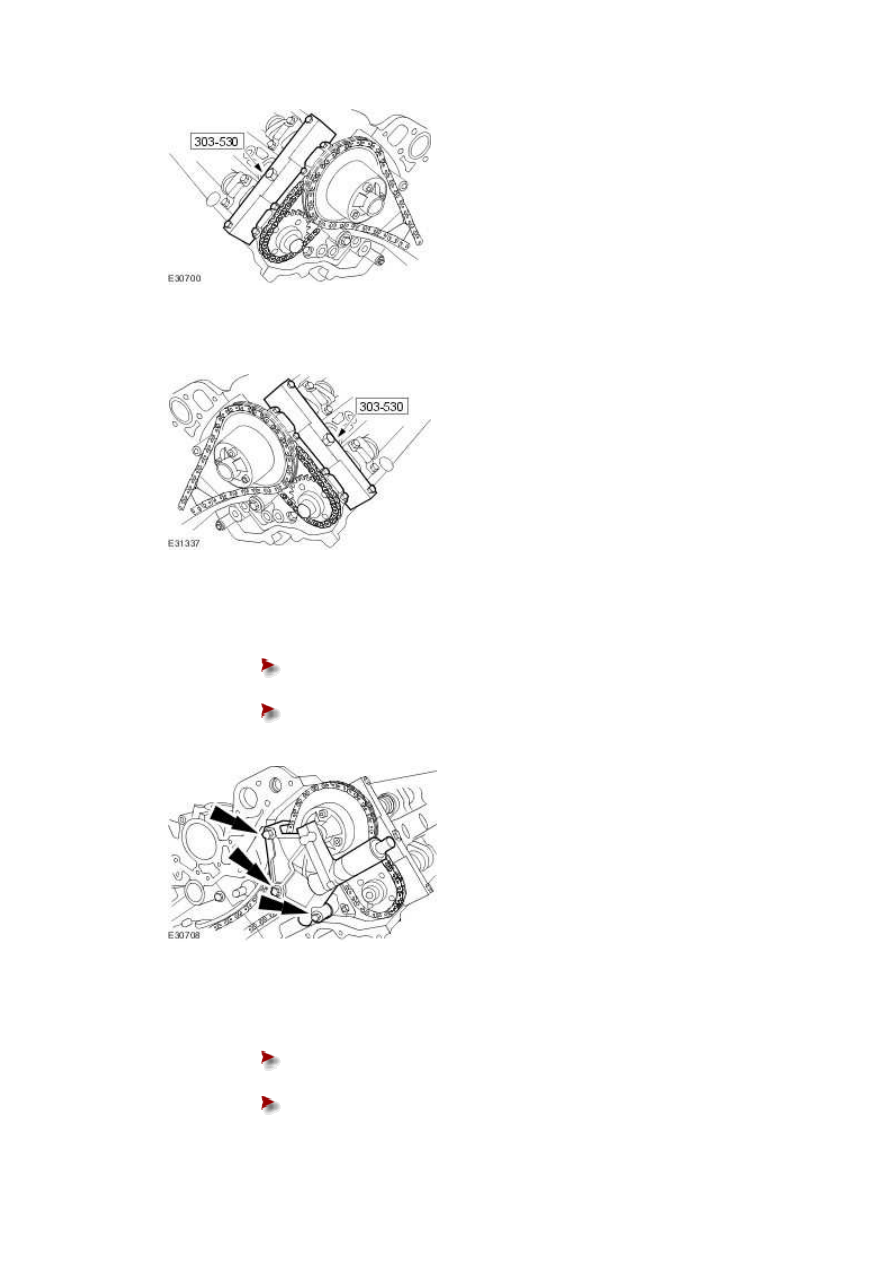

31 . Remove the special tool from the right-hand cylinder head.







32 . Remove the special tool from the left-hand cylinder head.







33 . Install the left-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.











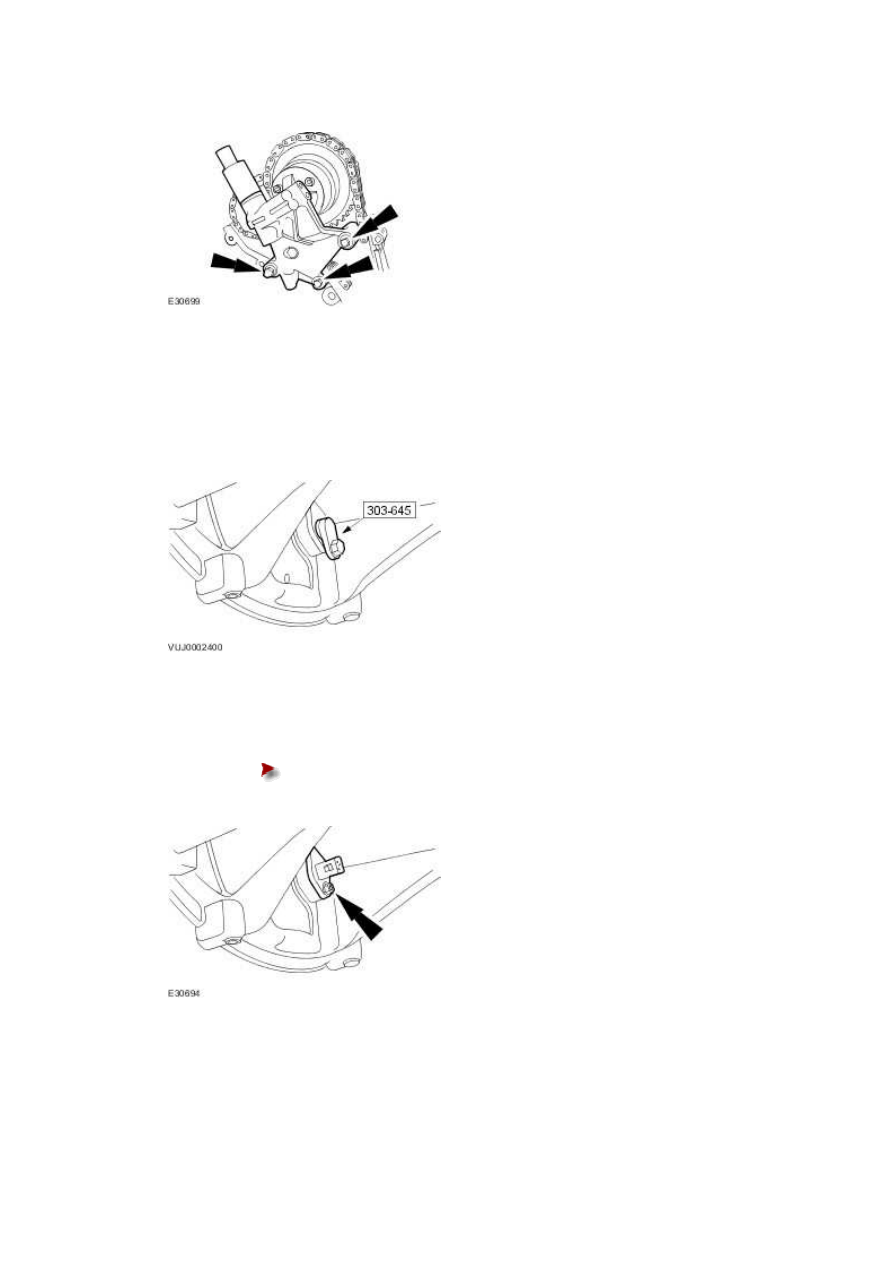

34 . Install the right-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.



www.









35 . Raise the vehicle.





36 . Remove the special tool.







37 . Install the CKP sensor.





Tighten to 10 Nm.

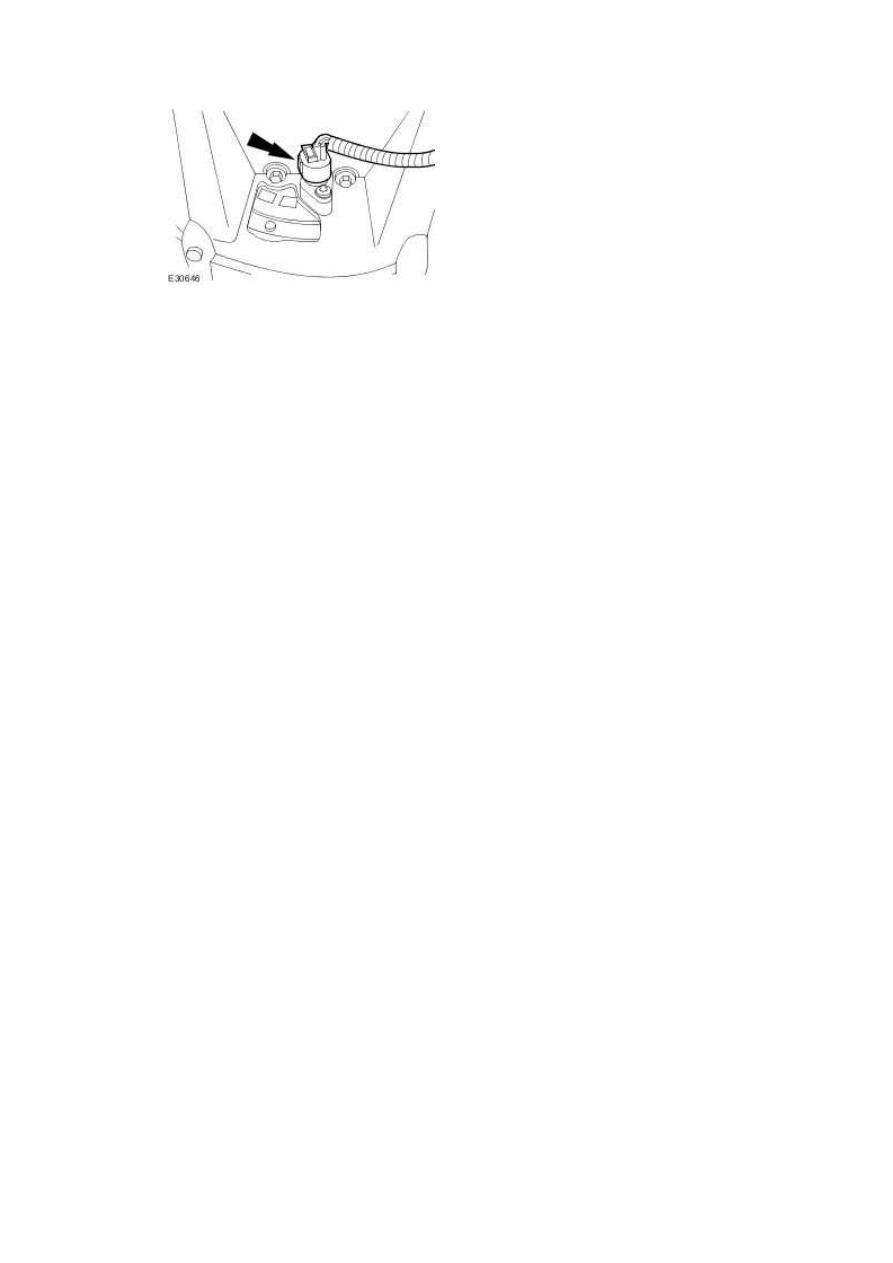

38 . Connect the CKP sensor electrical connector.







39 . Lower the vehicle.





40 . Install the spark plugs.





41

.



Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)
