Jaguar XJ (X350). Manual - part 462

Timing Drive Components - VIN Range:
G00442->G45703 (12.65.13)

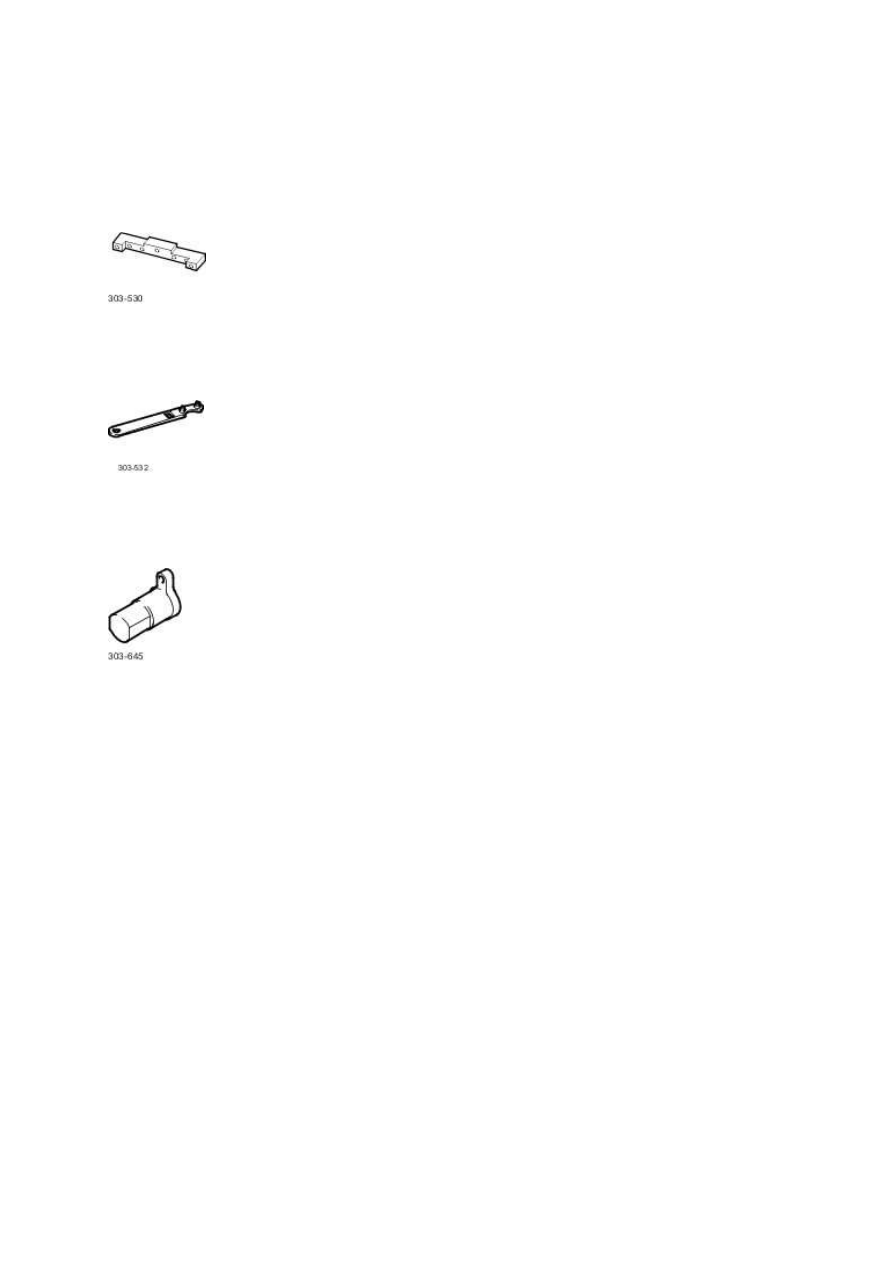

Special Service Tools





Camshaft setting tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting tool

303-645

Removal

All vehicles



1

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)







2 . Remove the spark plugs.





3 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





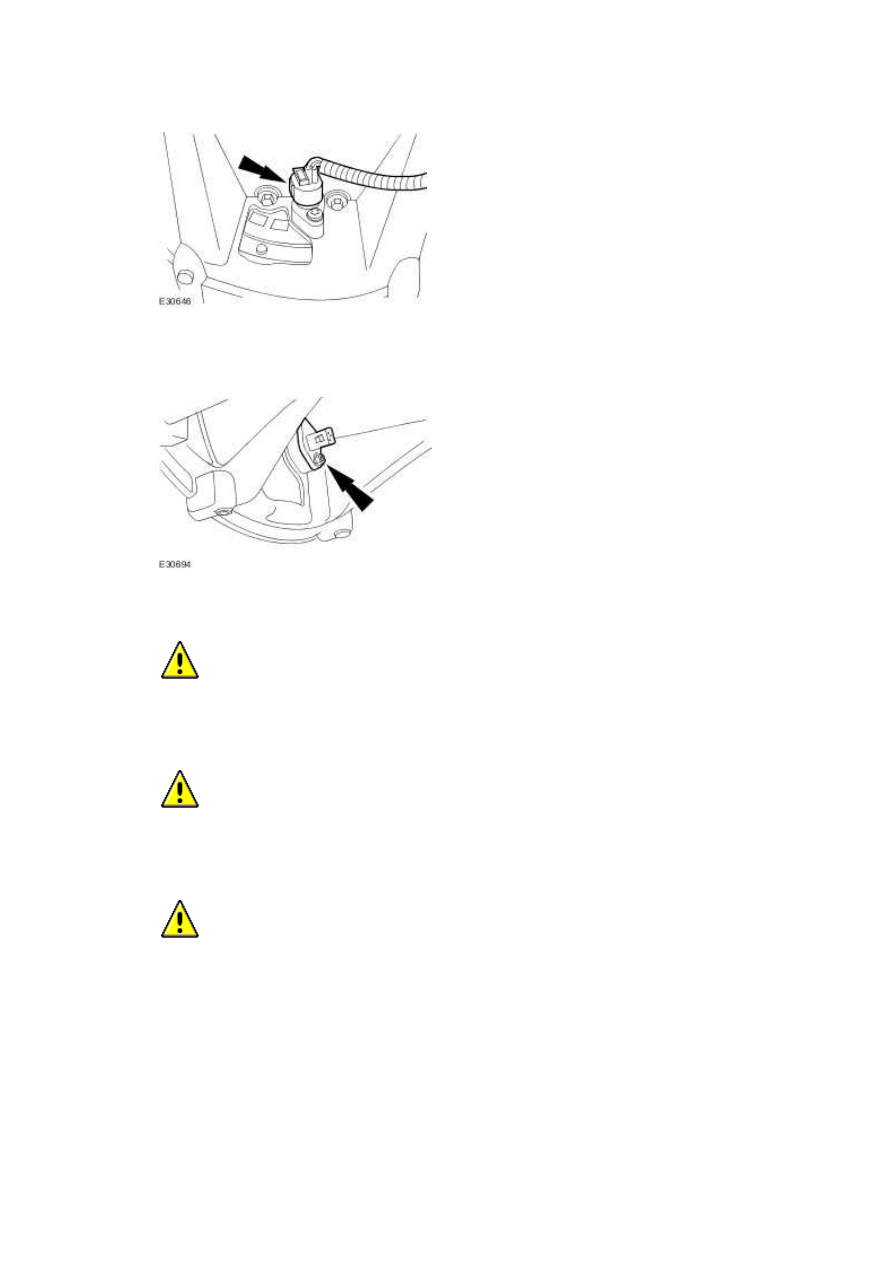

4 . Disconnect the crankshaft position sensor electrical connector.







5 . Remove the crankshaft position sensor.







6

.



  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.





  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





  CAUTION: Rotate the crankshaft clockwise to position the engine to top dead center

(TDC) No. 1 cylinder





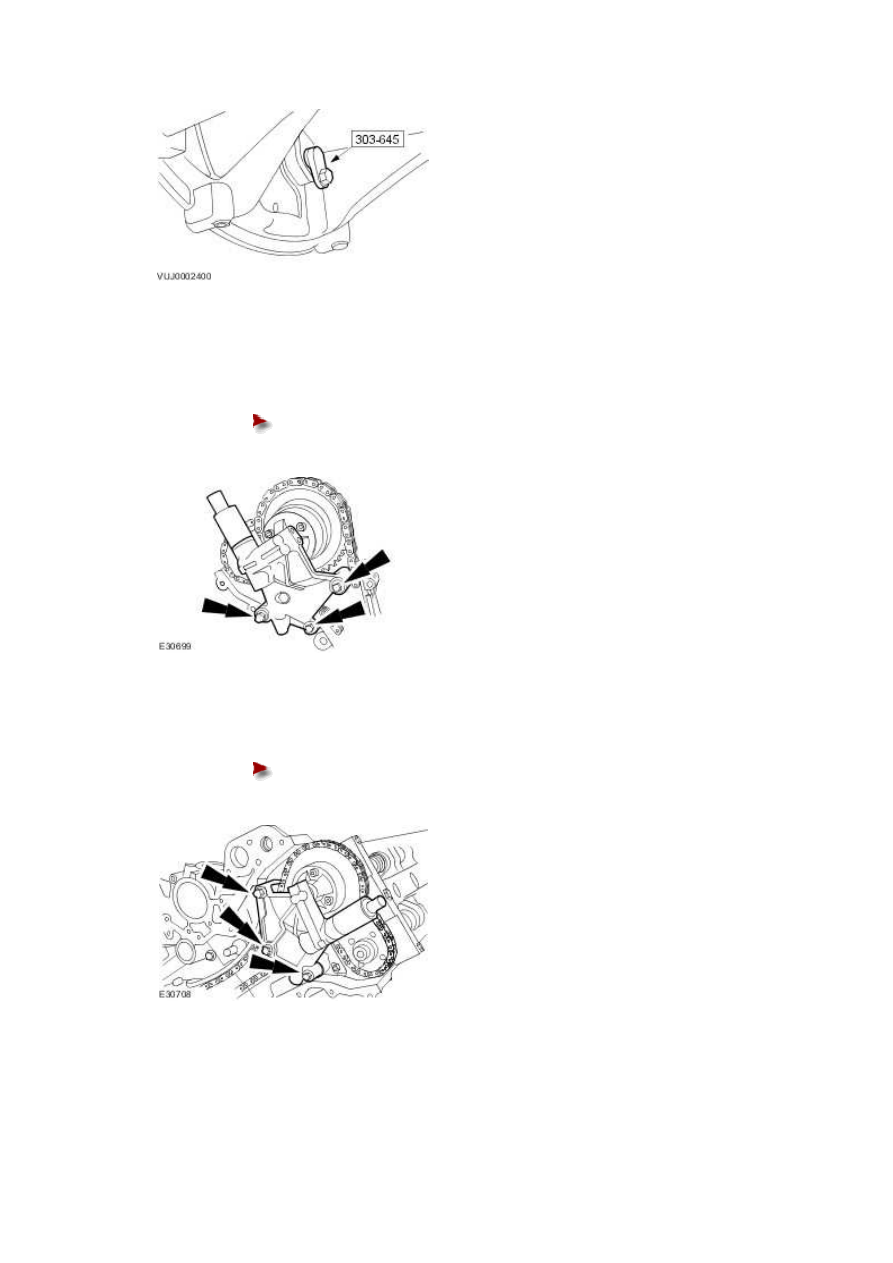

Install the special tool 303-645.

www.





Vehicles without supercharger



7 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











8 . Remove the left-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.









All vehicles



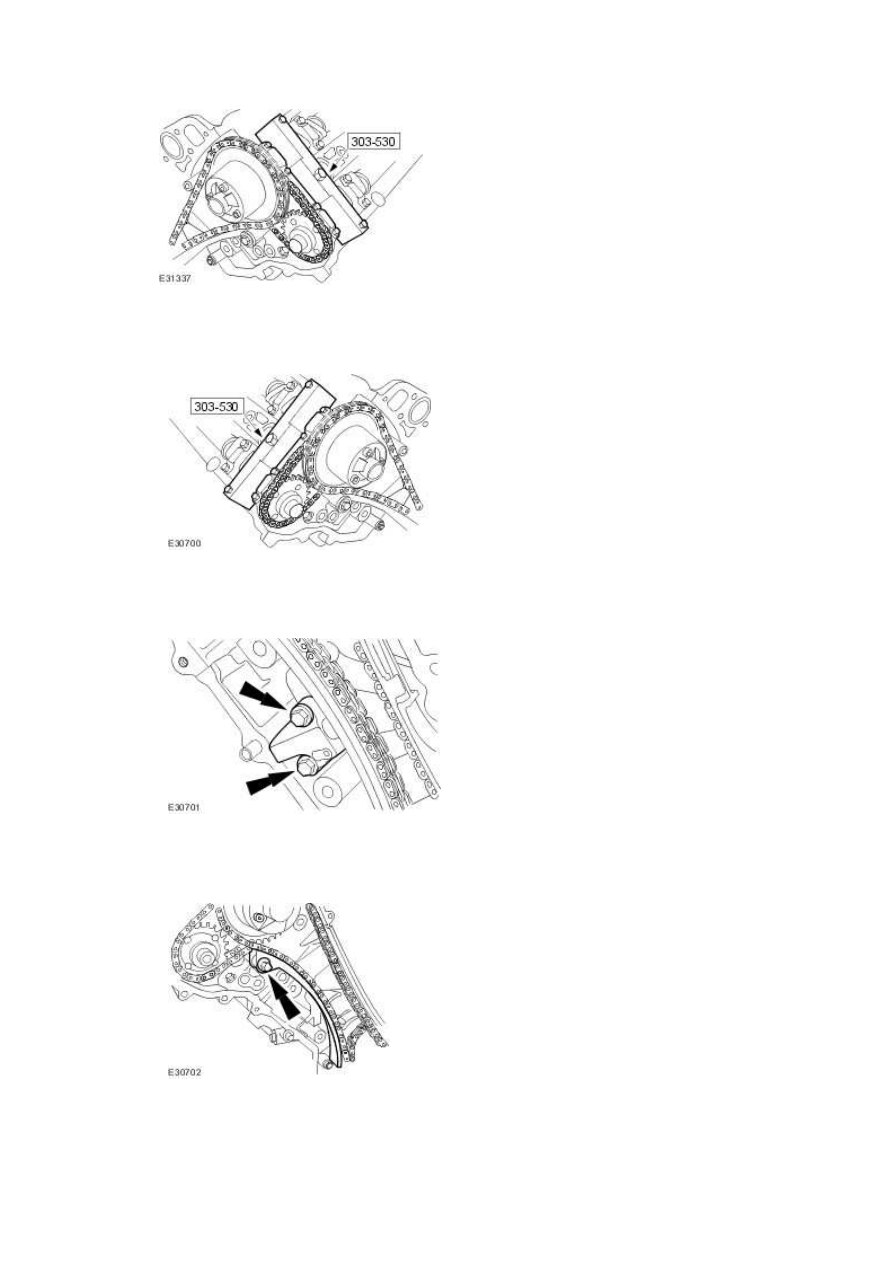

9 . Install the special tool to the left-hand cylinder head.







10 . Install the special tool to the right-hand cylinder head.







11 . Remove the primary timing chain tensioner assembly.







12 . Remove the primary timing chain tensioner guide.
