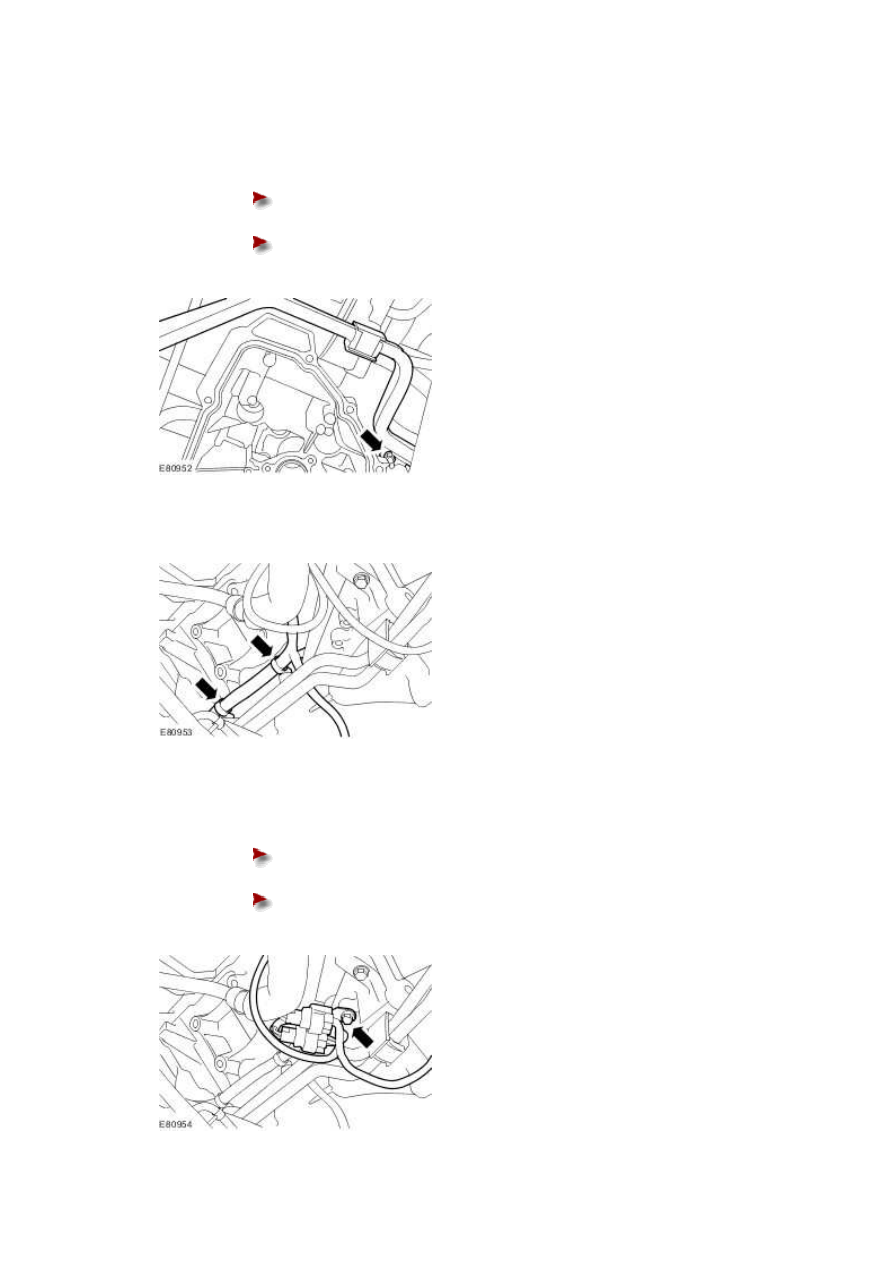

5 . Attach the transmission fluid cooler pipes.





Install the retaining nut.







Tighten to 10 Nm.











6 . Attach the engine wiring harness.







7 . Attach the left-hand HO2S electrical connector retaining bracket.





Install the retaining bolt.







Tighten to 10 Nm.











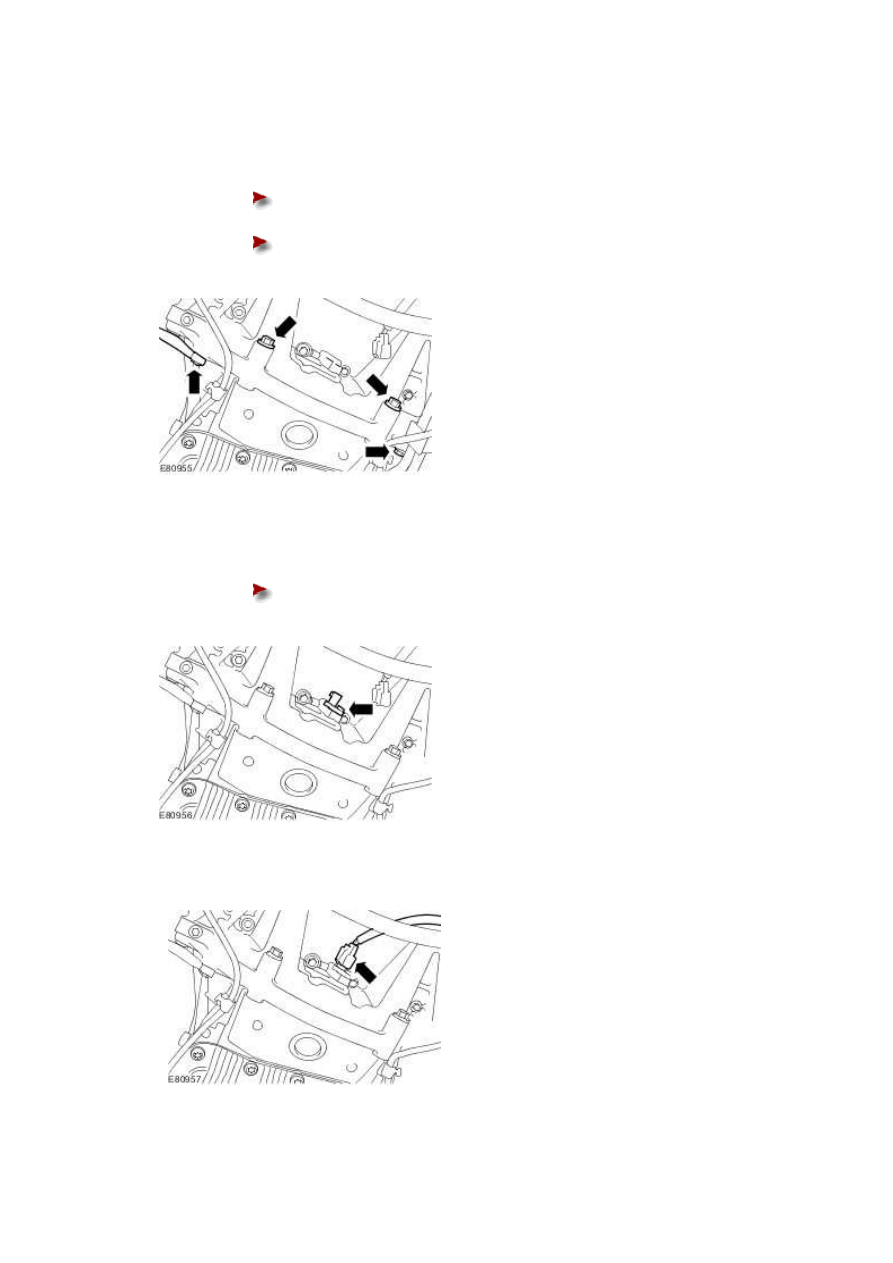

8 . Install the transmission bell housing to oil pan retaining bolts.





Attach the engine ground cable.







Tighten to 48 Nm.











9 . Install the CKP sensor.





Tighten to 10 Nm.











10 . Connect the CKP sensor electrical connector.





www.



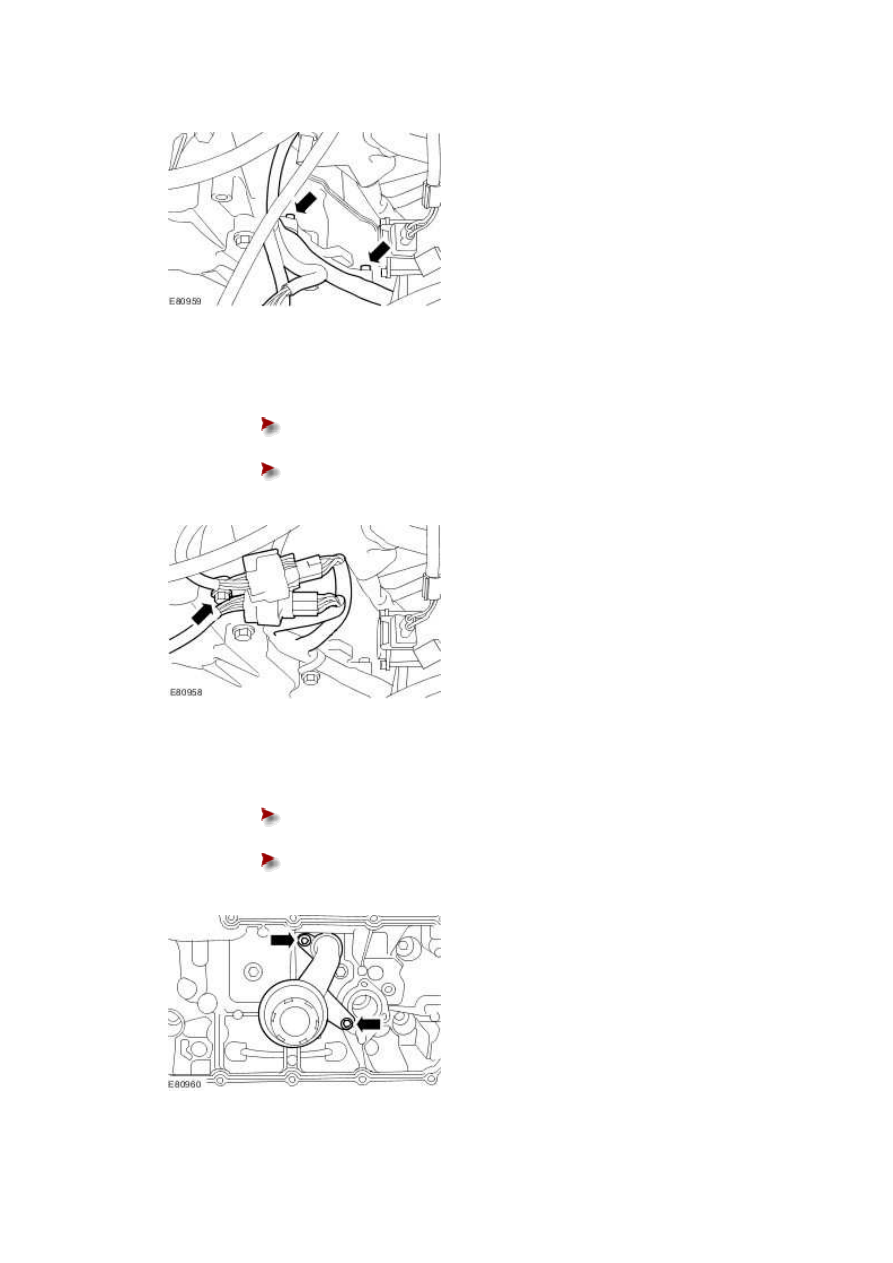

11 . Attach the engine wiring harness.







12 . Attach the right-hand HO2S electrical connector retaining bracket.





Install the retaining bolt.







Tighten to 10 Nm.











13 . Install the oil strainer.





Install a new O-ring seal.







Tighten to 12 Nm.











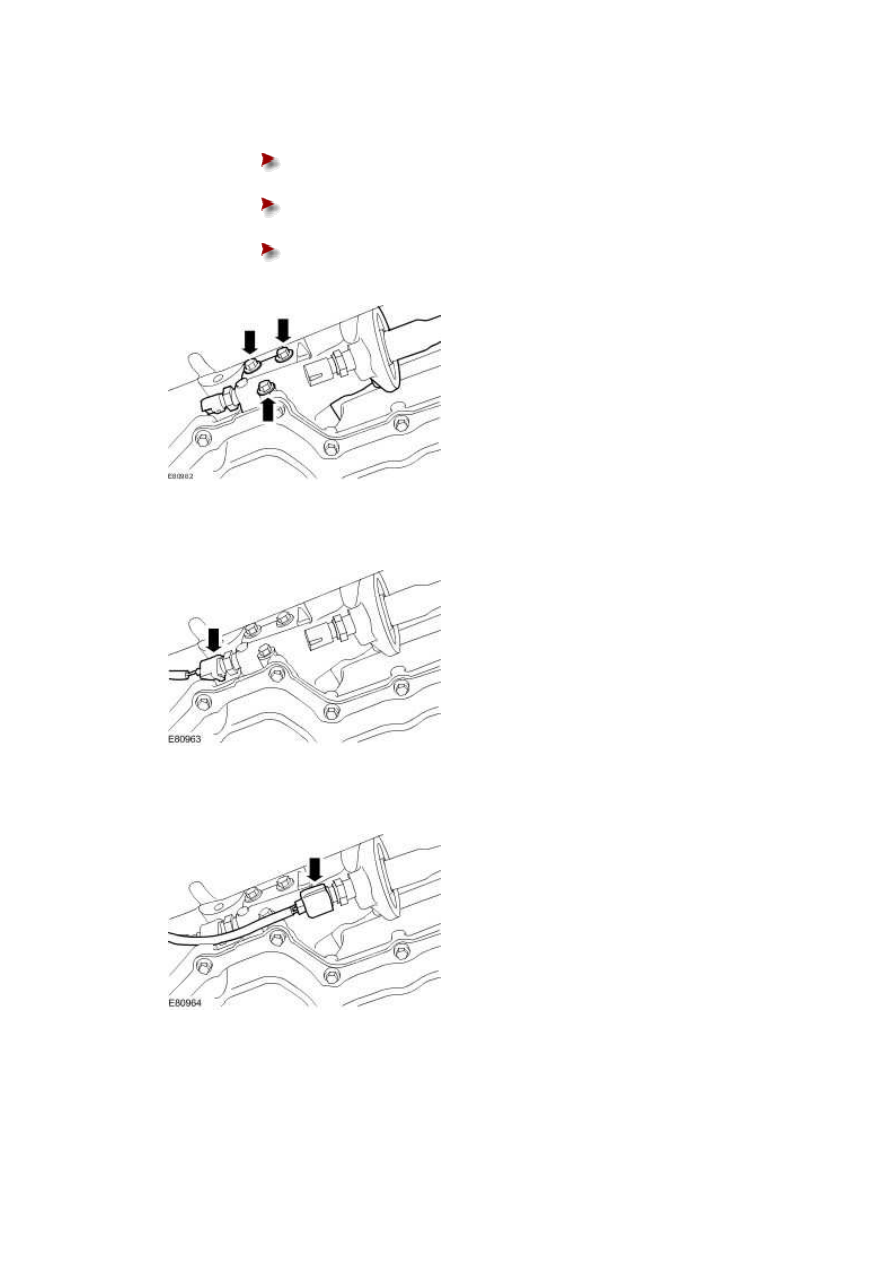

14 . Install the oil filter housing.





Remove the blanking plugs.







Install a new O-ring seal.







Tighten to 21 Nm.











15 . Connect the engine oil pressure sensor electrical connector.







16 . Connect the engine oil temperature sensor electrical connector.







17 . Install the oil pan.

For additional information, refer to Oil Pan (12.60.44)
