Vehicles with supercharger



21 . Install the coolant assembly.





Install new O-ring seals.







Connect the coolant hose.











22 . Attach the coolant assembly.





Tighten to 9 Nm.

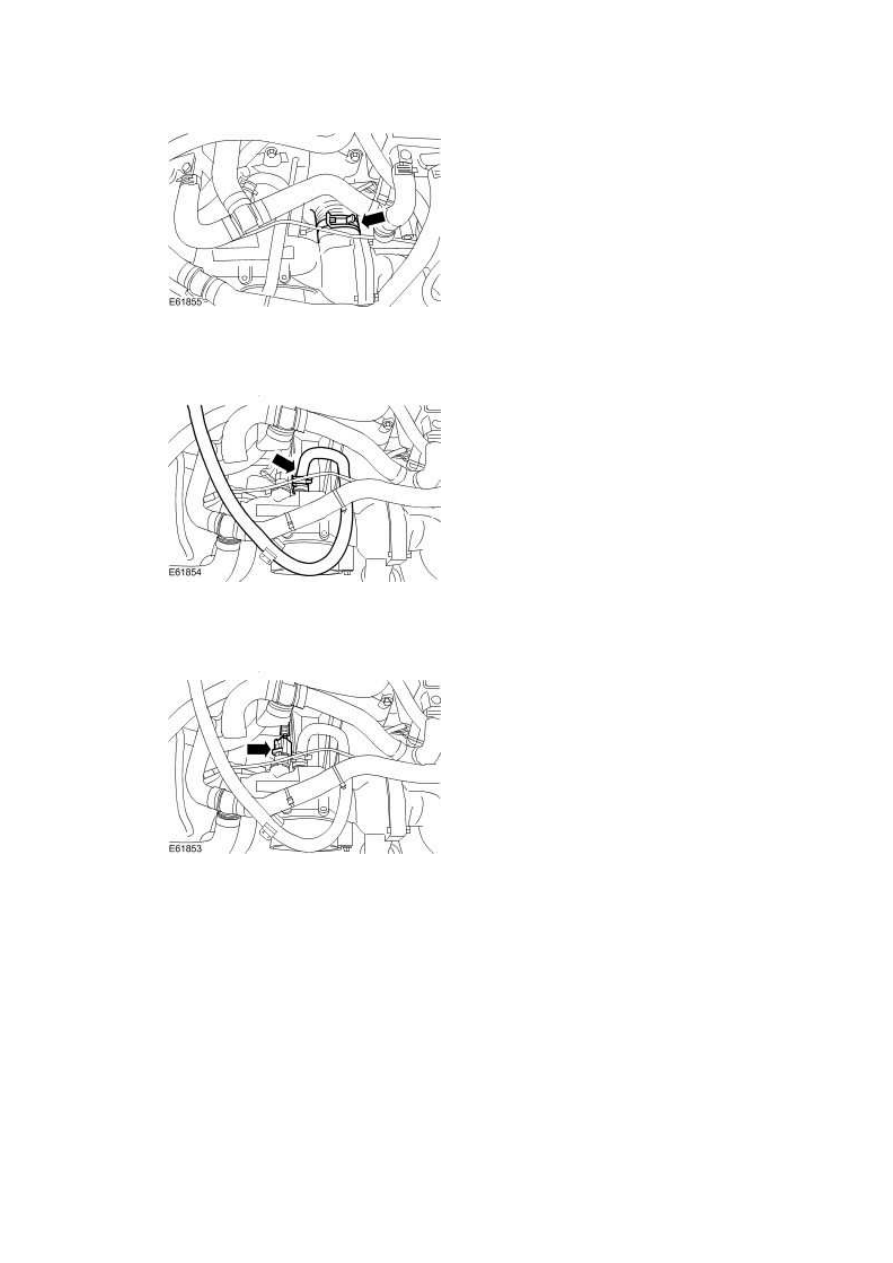

23 . Connect the coolant hose.







24 . Connect the coolant hose.







25 . Connect the ECT sensor electrical connector.

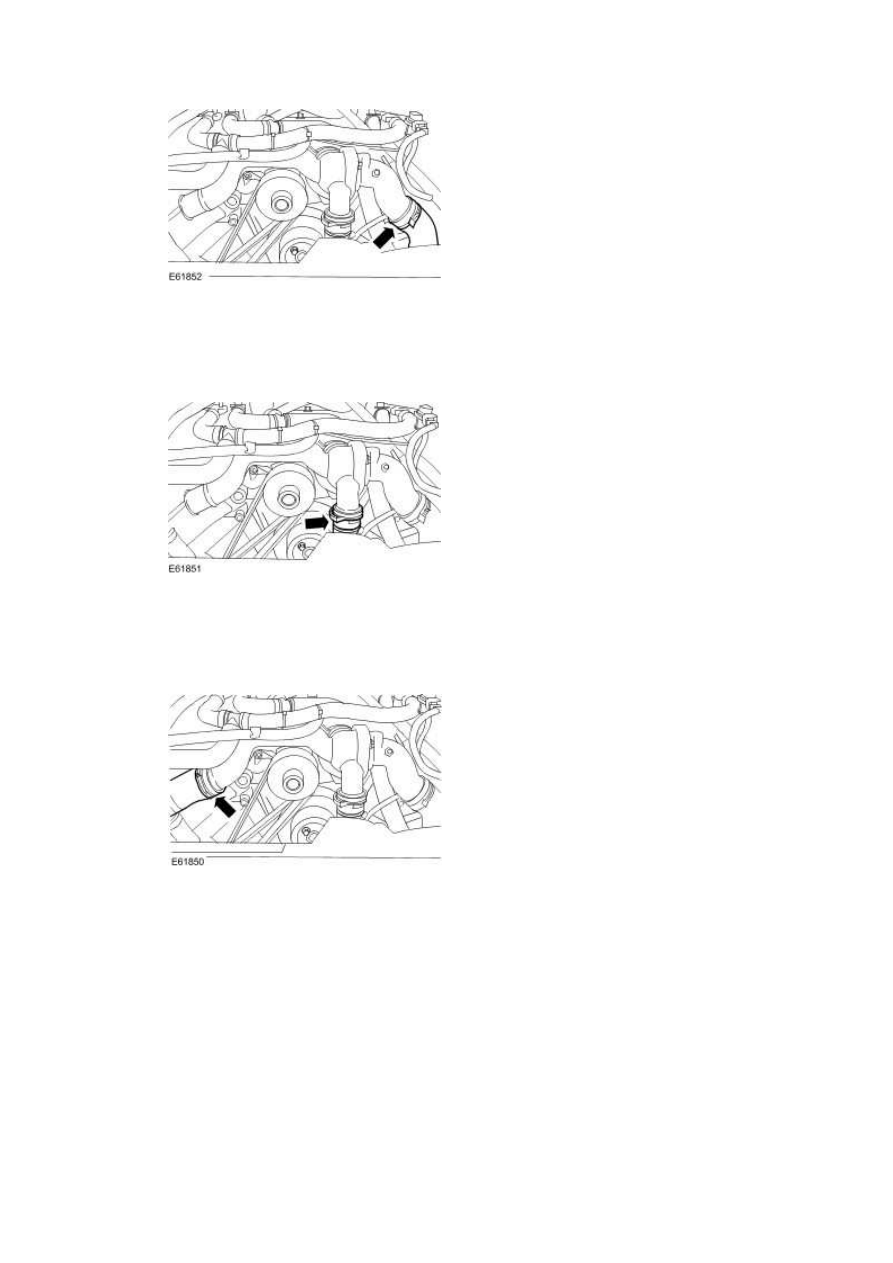

26 . Connect the coolant hose.

www.







27 . Connect the coolant hose.







28 . Connect the coolant hose.





Vehicles without supercharger



29 . Install the oil cooler.

For additional information, refer to Oil Cooler - Vehicles Without: Supercharger (12.60.68)



All vehicles

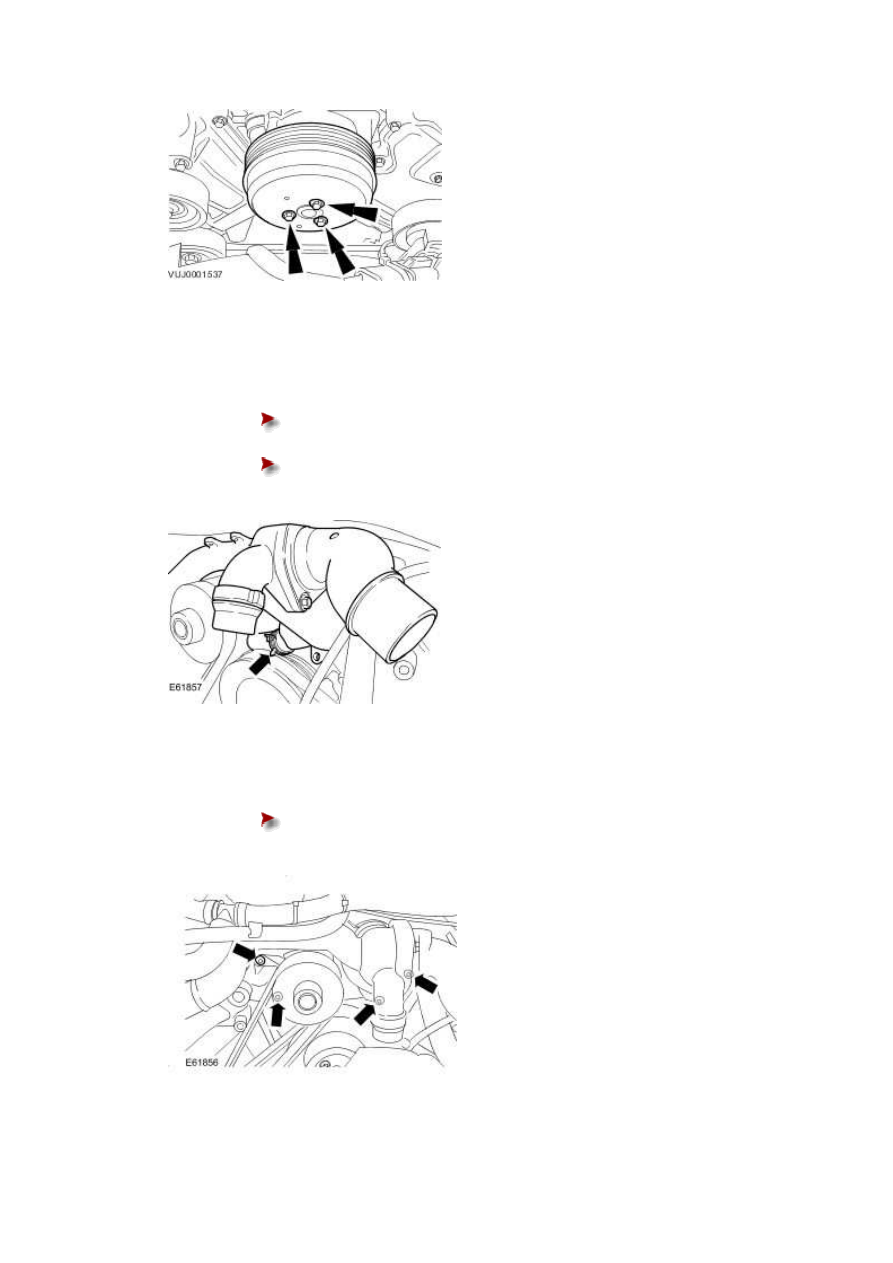

30 . Install the crankshaft pulley.

For additional information, refer to Crankshaft Pulley (12.21.09)





31

.



Install the right-hand valve cover.

For additional information, refer to Valve Cover RH - VIN Range: G45704->G99999

(12.29.44)







32 . Install the left-hand valve cover.

For additional information, refer to Valve Cover LH - VIN Range: G45704->G99999

(12.29.43)
