Jaguar XJ (X350). Manual - part 417



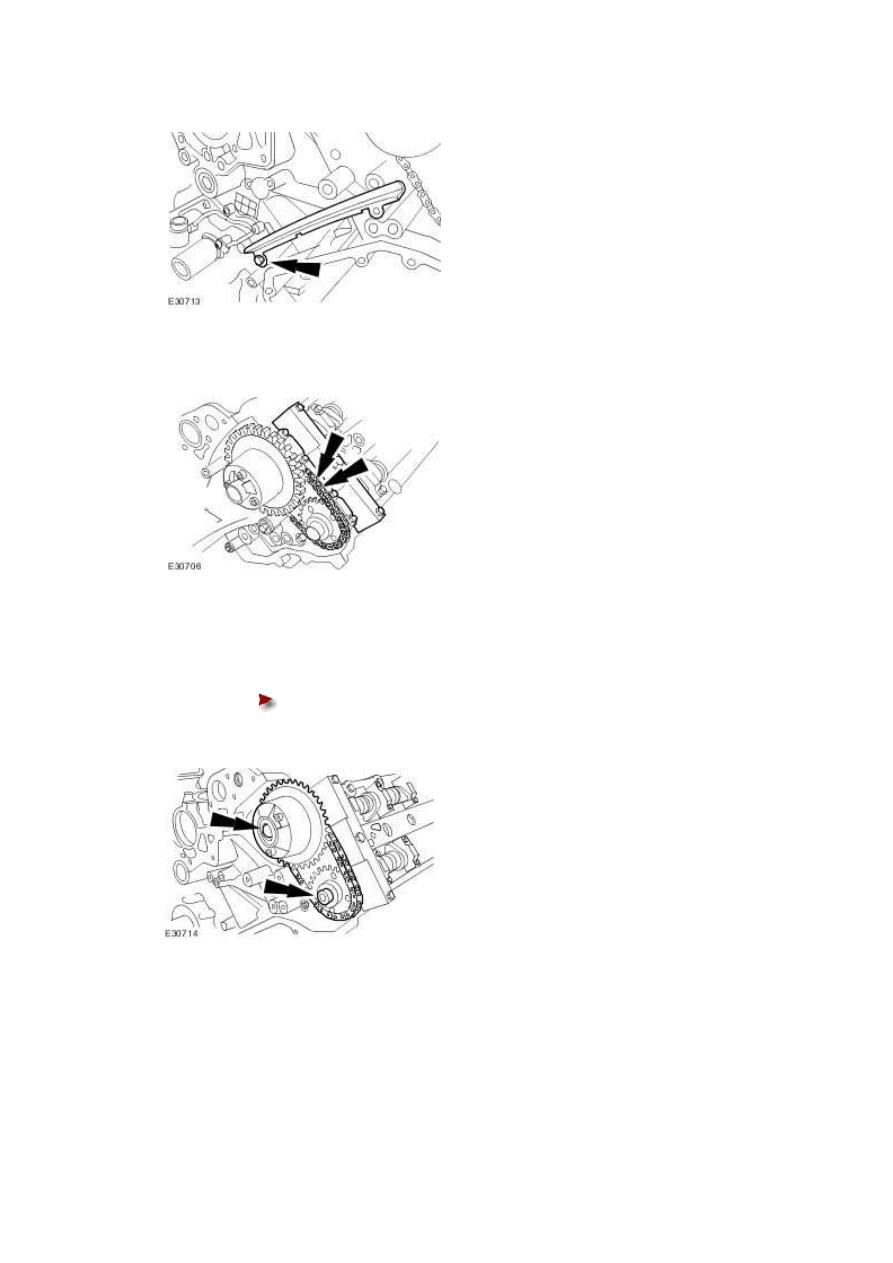

21 . Remove the primary timing chain tensioner guide.







22 . Remove the secondary timing chain tensioner retaining bolts.







23

.



Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.











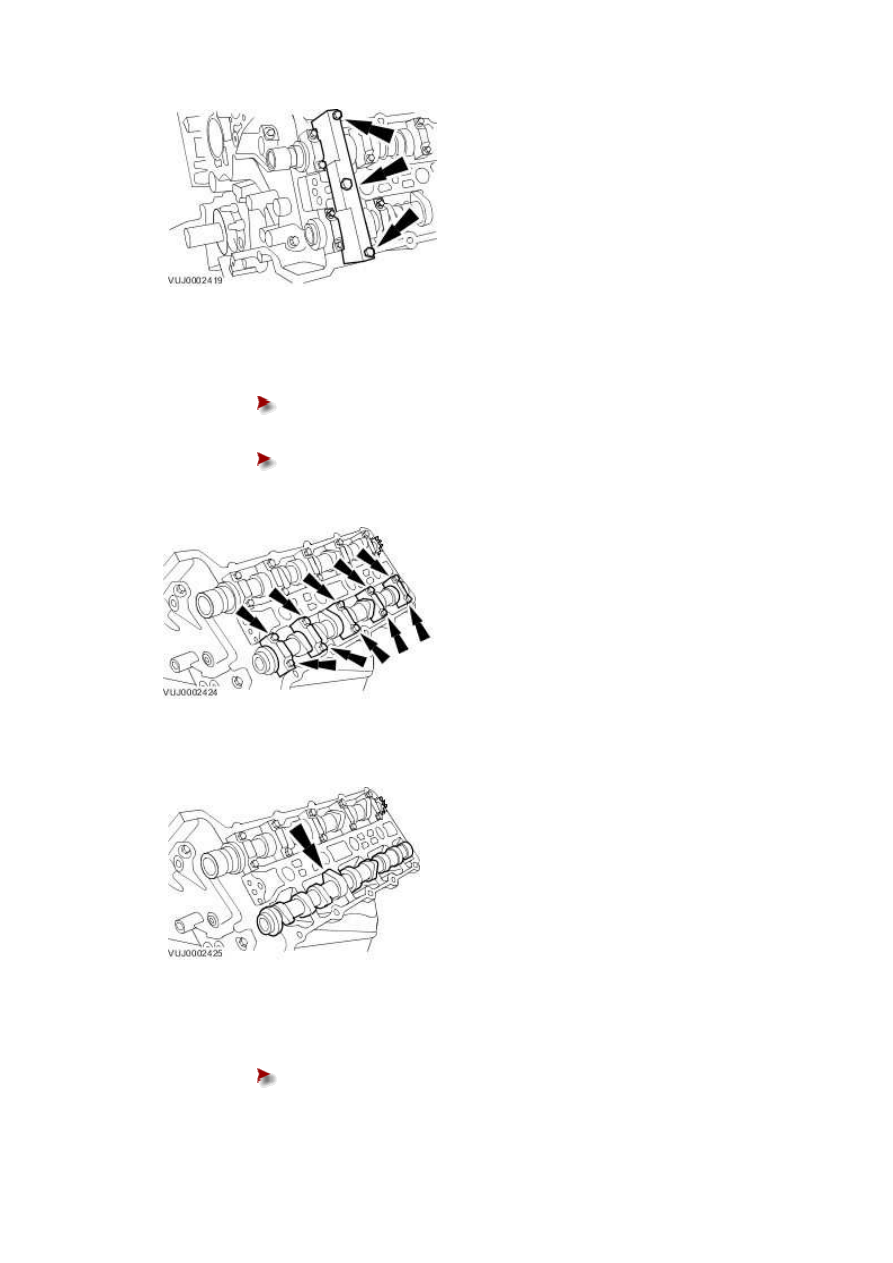

24 . Remove the camshaft setting tool.







25

.



Remove the camshaft bearing caps.





Remove the camshaft bearing cap retaining bolts evenly and in stages.







Remove the camshaft bearing caps. Note their orientation and markings,

each is marked with its position (a number) and orientation (an arrow).











26 . Remove the left-hand exhaust camshaft.







27

.



Remove the camshaft bearing caps.





Remove the camshaft bearing cap retaining bolts evenly and in stages.



www.





Remove the camshaft bearing caps. Note their orientation and markings,

each is marked with its position (a number) and orientation (an arrow).











28 . Remove the left-hand inlet camshaft.







29

.



  CAUTION: The bolts can only be used twice, mark the bolts with a center punch. If

two punch marks are visible, discard the bolts.





  CAUTION: Vehicles fitted with Polydrive cylinder head bolts, the cylinder head

bolts must be removed using a 10 mm Polydrive socket or a 10 mm Allen key. Failure to

follow this instruction may result in damage to the component.





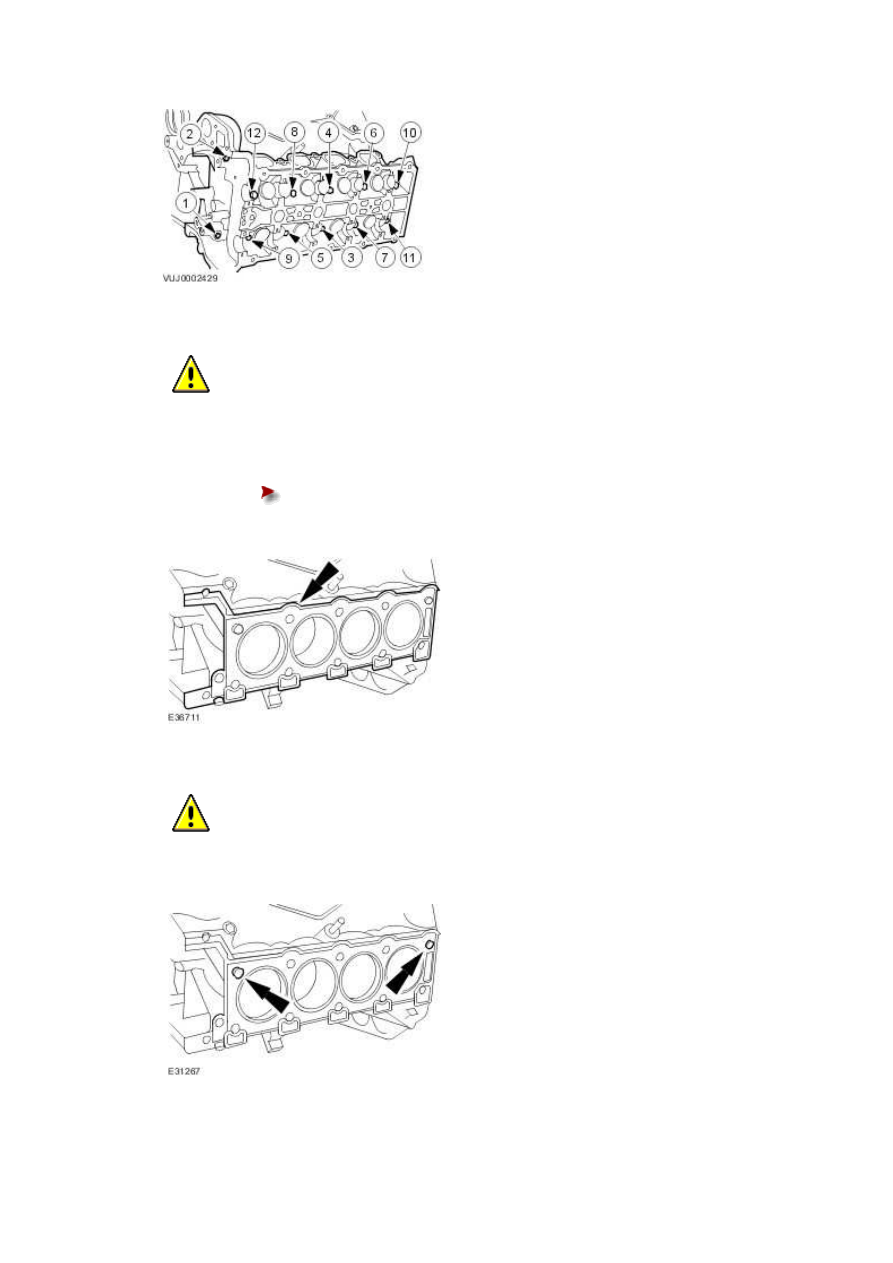

Remove the left-hand cylinder head.





Remove the bolts in the indicated sequence.











30 .

  CAUTION: Only use a plastic scrapper to clean off old gasket.



Remove the cylinder head gasket.





Clean the gasket mating faces.











31 .

  CAUTION: Only use a plastic scrapper to clean off old gasket.



Clean the cylinder head locating dowels.
