Jaguar XJ (X350). Manual - part 414





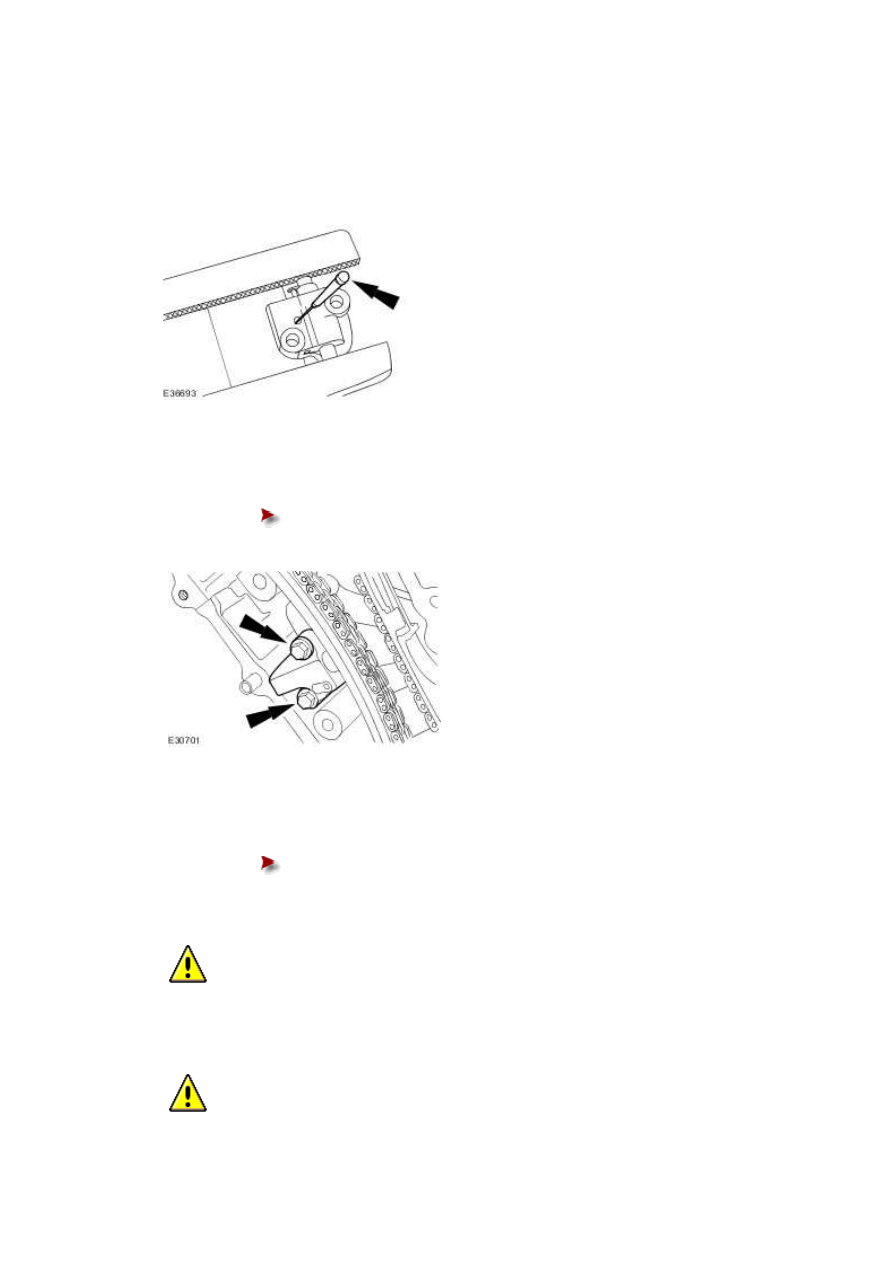

The retaining tool must remain in the timing chain tensioner until the timing chain

tensioner is installed to the engine with the piston bottomed in the bore.





Using a suitable tool, retain the right-hand timing chain tensioner piston.







35 . Install the primary timing chain tensioner assembly.





Tighten to 12 Nm.











36 . Release the tension in the right-hand timing chain tensioner.





Remove the retaining tool.









37

.



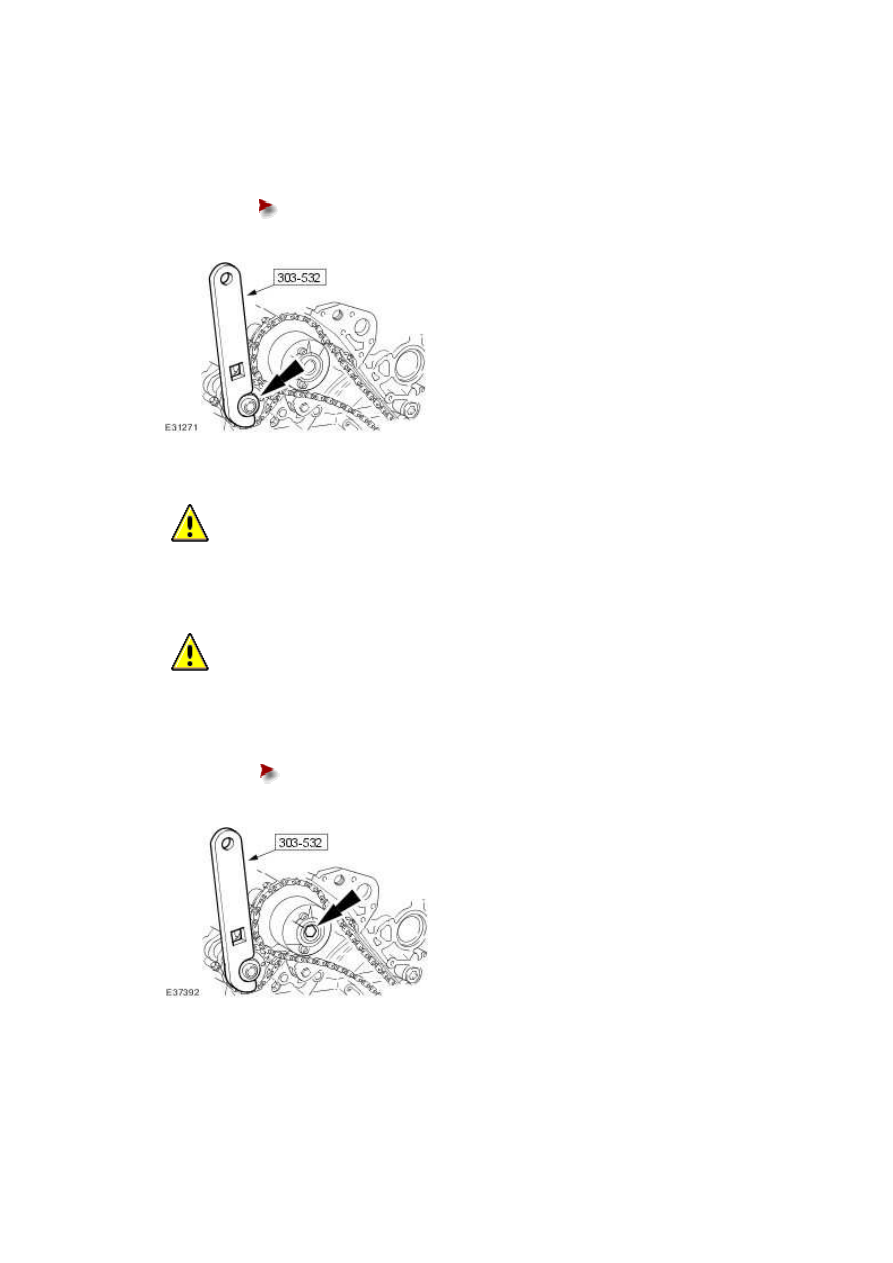

  CAUTION: While applying the opposing force to sprocket and chain, tighten the

sprocket bolt.





  CAUTION: Make sure that a new bolt is installed.





34

.



NOTE:



Using the special tool apply force to the tool in an anti-clockwise direction to tension the

primary timing chain on its drive side.





Tighten to 20 Nm + 90 deg.











38

.



  CAUTION: While applying the opposing force to sprocket and chain, tighten the

sprocket bolt.





  CAUTION: Make sure that a new bolt is installed.





Using the special tool apply force to the tool in an anti-clockwise direction.





Tighten to 20 Nm + 90 deg.











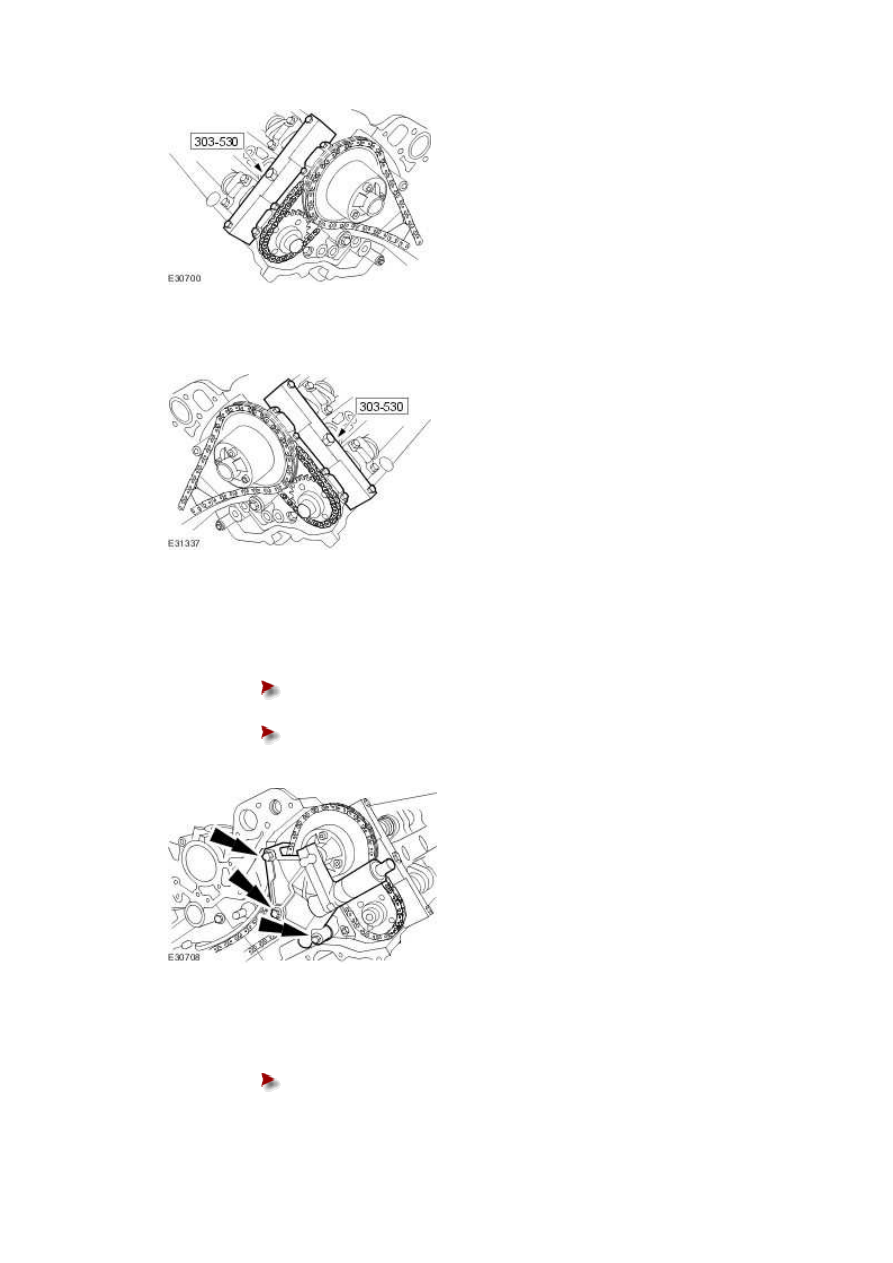

39 . Remove the special tool from the right-hand cylinder head.

www.







40 . Remove the special tool from the left-hand cylinder head.





Vehicles without supercharger



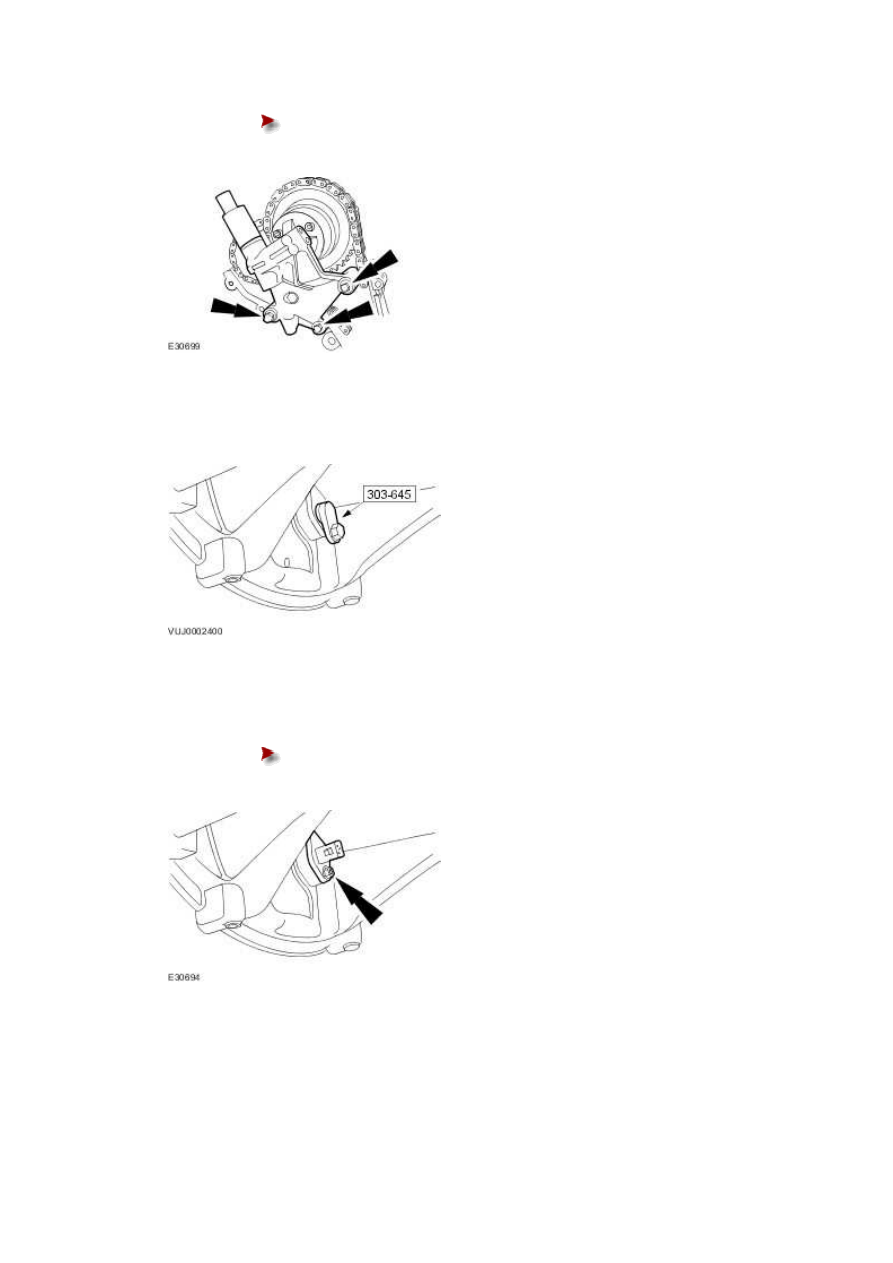

41 . Install the left-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.











42 . Install the right-hand variable camshaft timing oil control unit housing.





Install new O-ring seals.







Tighten to 22 Nm.









All vehicles



43 . Remove the special tool.







44 . Install the crankshaft position sensor.





Tighten to 10 Nm.











45 . Connect the crankshaft position sensor electrical connector.
