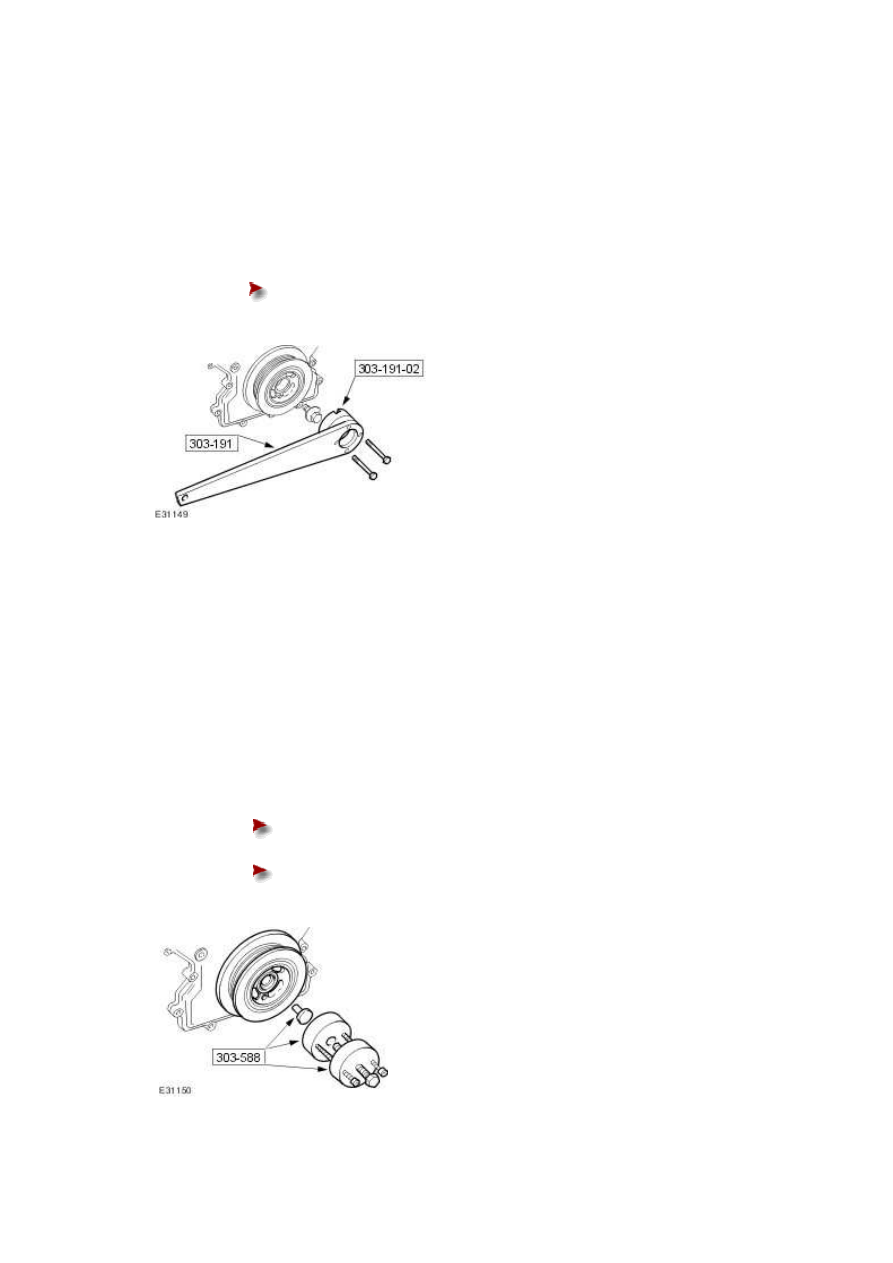

NOTE:





The crankshaft retaining bolt will be very tight.



Using special tools, retain the crankshaft pulley.





Remove and discard the crankshaft pulley bolt.











7 . Remove the special tools.





8 . NOTE:





The crankshaft pulley will be very tight.



Using special tools, remove the crankshaft pulley.





Collect the locking ring.







Remove and discard the O-ring seal.











9 . Remove the special tools.





10

.



Remove the crankshaft front seal.

For additional information, refer to Crankshaft Front Seal - VIN Range: G00442->G45703

(12.21.14)

For additional information, refer to Crankshaft Front Seal - VIN Range: G45704->G99999

(12.21.14)







11 . NOTE:





Check crankshaft pulley and locking ring for damage.



Clean all crankshaft pulley mating faces.







Installation

All vehicles



1

.



Install a new crankshaft front seal.

For additional information, refer to Crankshaft Front Seal - VIN Range: G00442->G45703

(12.21.14)

For additional information, refer to Crankshaft Front Seal - VIN Range: G45704->G99999

(12.21.14)

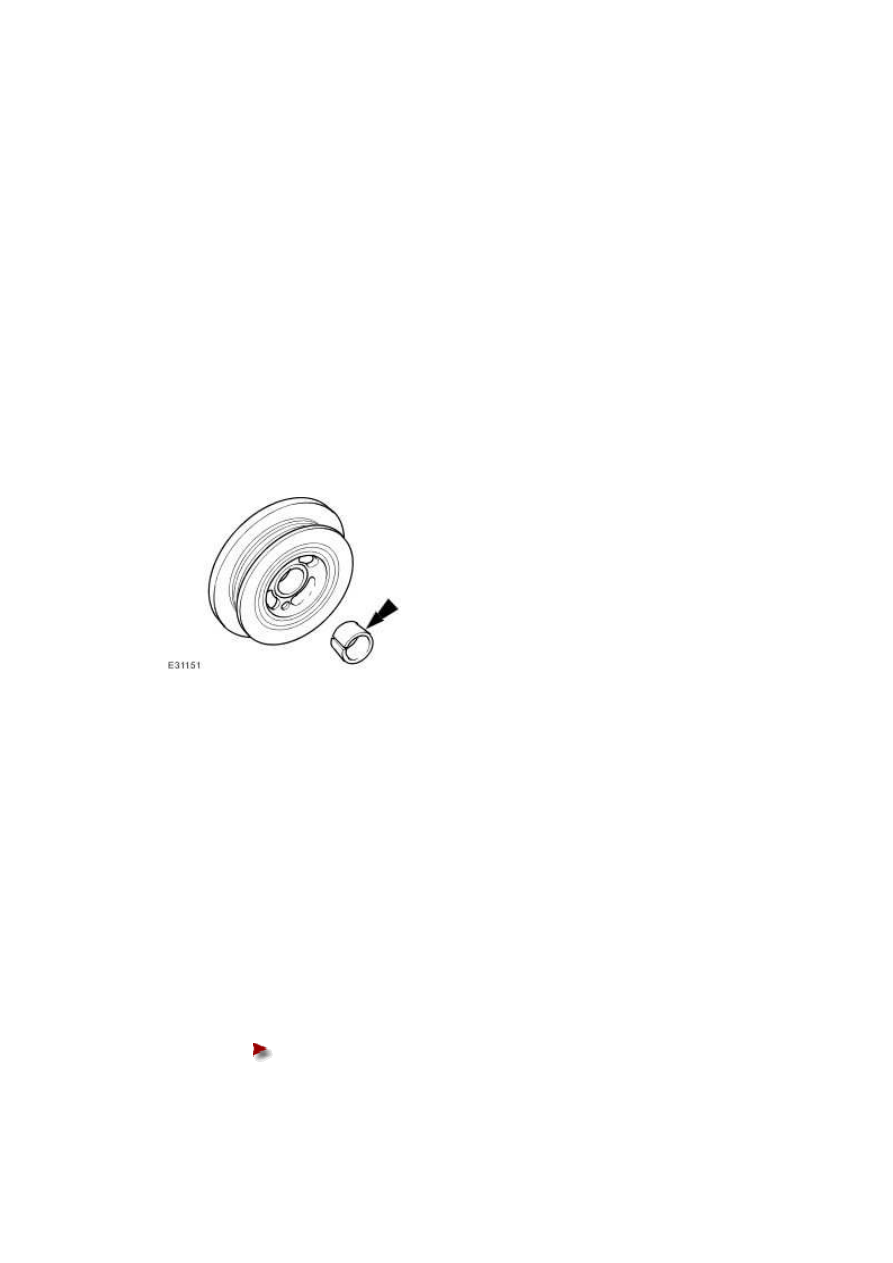

2 . Install a new O-ring seal to the crankshaft pulley.





Lubricate the new O-ring.







www.



3

.

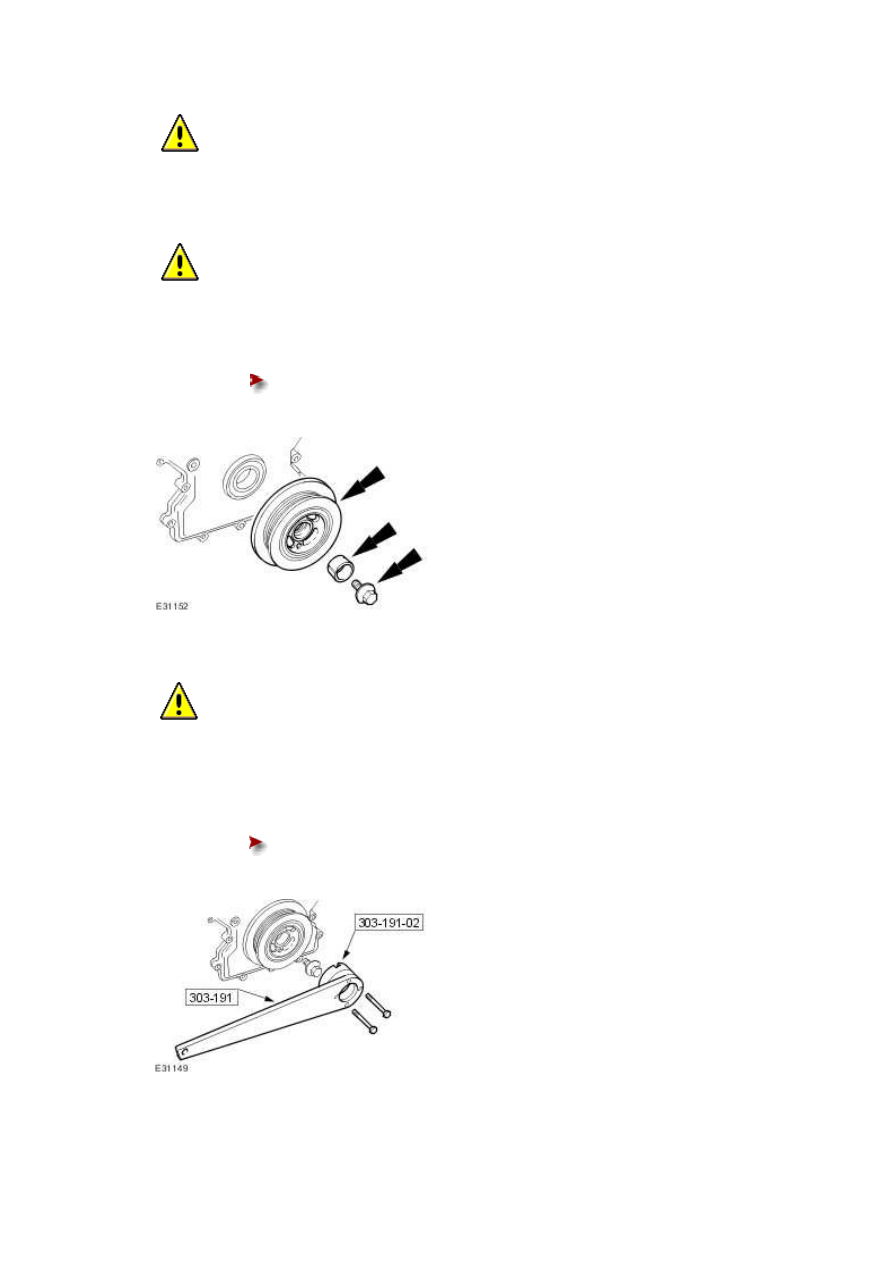

  CAUTION: The screw thread in the crankshaft must be cleaned out before a new

crankshaft pulley bolt is installed.





  CAUTION: A new crankshaft pulley bolt must be used.





Install, but do not tighten, a new crankshaft pulley retaining bolt.





Install the crankshaft pulley and locking ring to the crankshaft.











4

.



  CAUTION: Under no circumstances should the crankshaft setting peg 303-645 be

used in the following operations to lock the crankshaft.





Using special tools, retain the crankshaft pulley.





Tighten the crankshaft pulley retaining bolt to 320 Nm.











5 . Remove the special tools.



Vehicles without supercharger



6 . Raise the vehicle.

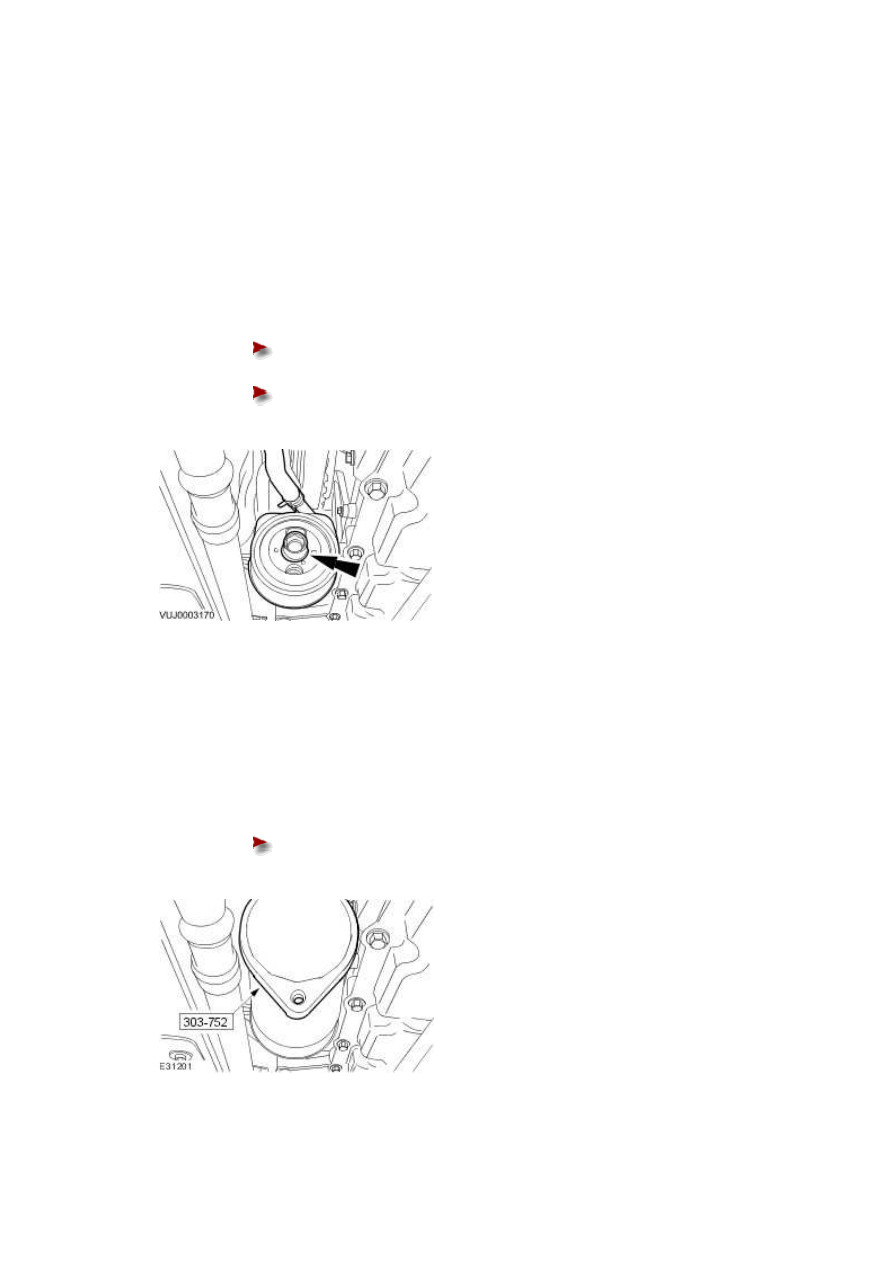

7 . Attach the oil cooler.





Install a new O-ring seal.







Tighten to 55 Nm.











8 . NOTE:





Apply a suitable amount of clean engine oil to lubricate the oil filter O-ring seal.



Using special tool, install a new oil filter.





Tighten to 18 Nm.
