40

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







41 . Carry out the A/C system flourescent dye leak detection procedure.

For additional information, refer to Fluorescent Dye Leak Detection







In vehicle repair





Camshafts RH - VIN Range: G00442-
>G45703 (12.13.18)

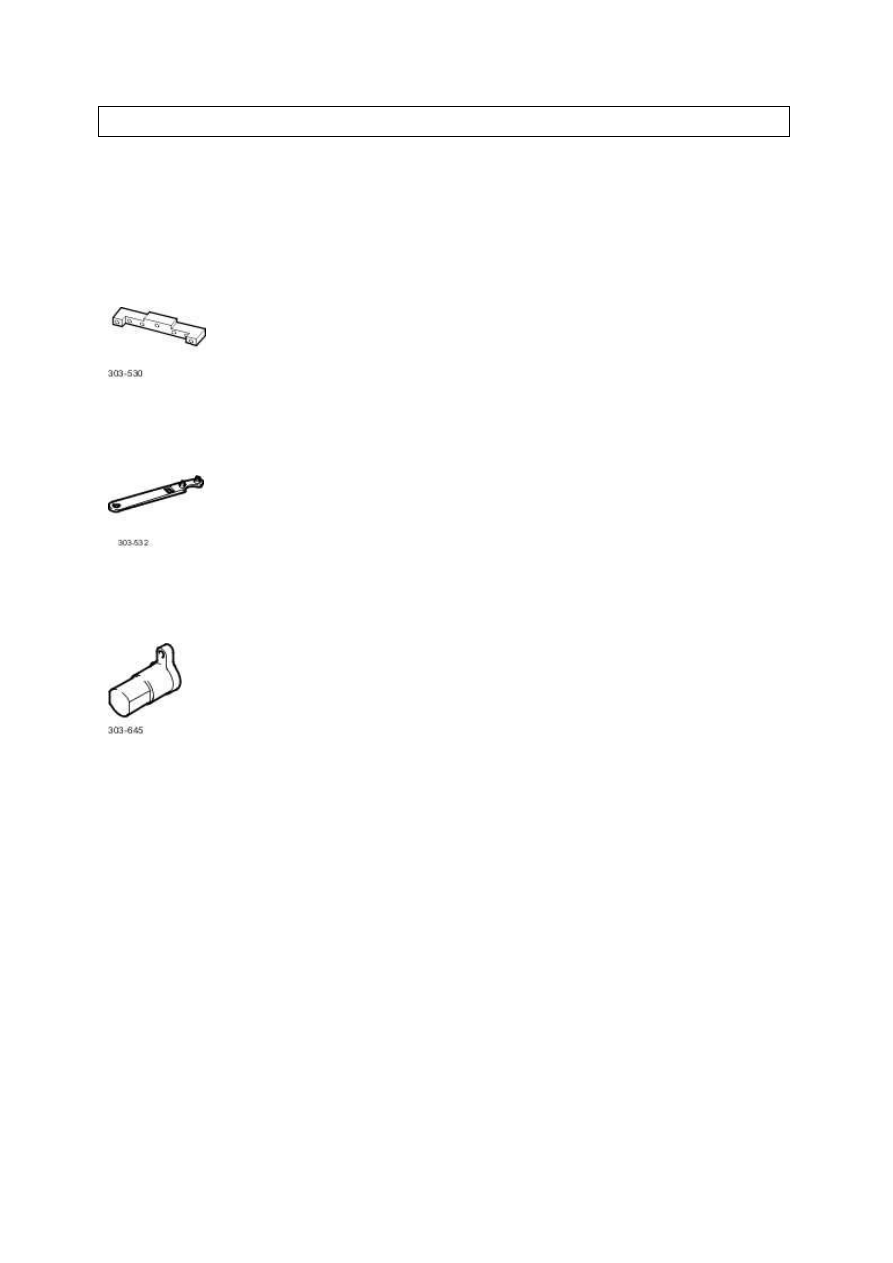

Special Service Tools





Camshaft setting/locking tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal

All vehicles



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)

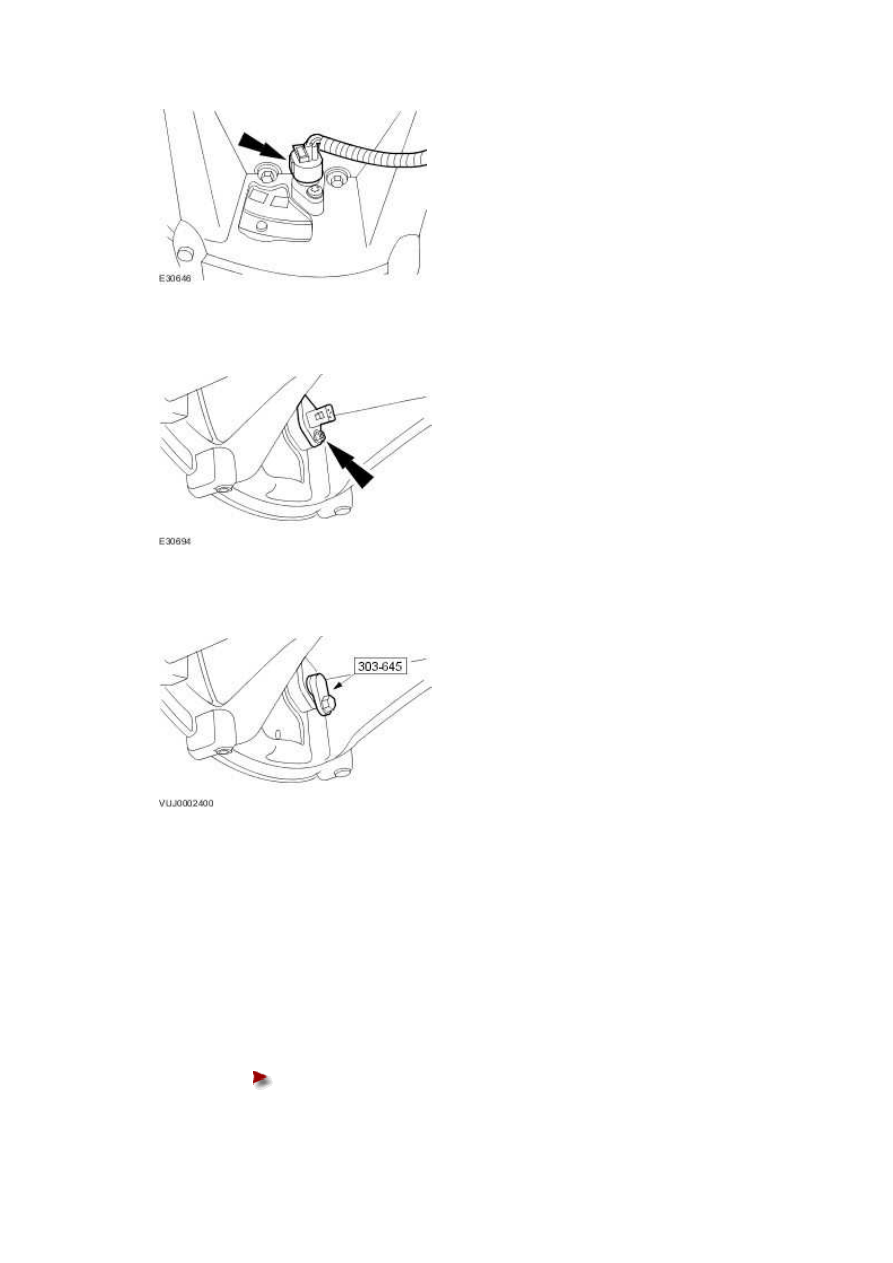

2 . Disconnect the crankshaft position sensor electrical connector.

www.







3 . Remove the crankshaft position sensor.







4 . Install the special tool.







5

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)





Vehicles without supercharger

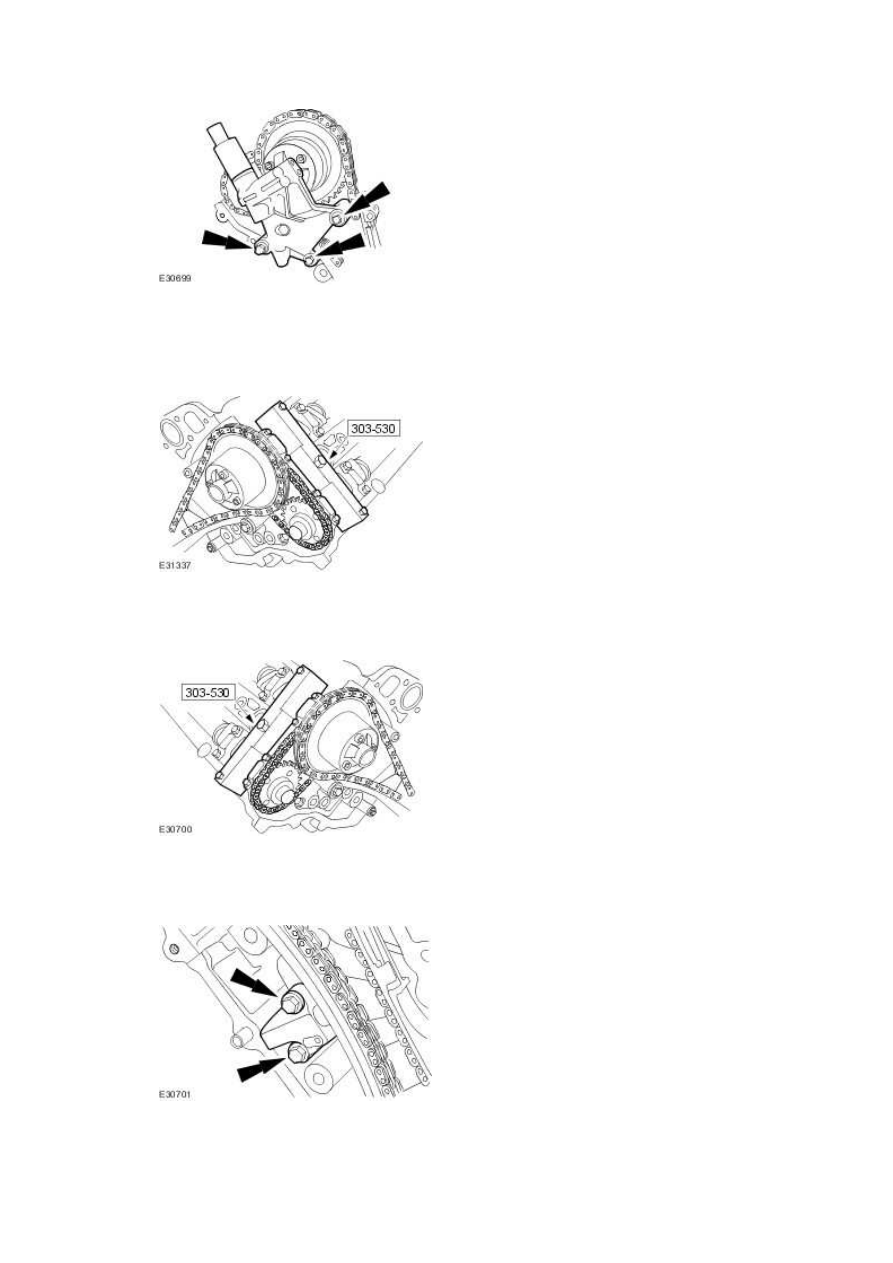

6 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.









All vehicles



7 . Install the special tool to the left-hand cylinder head.







8 . Install the special tool to the right-hand cylinder head.







9 . Remove the primary timing chain tensioner assembly.
