Jaguar XJ (X350). Manual - part 388





Vehicles with supercharger

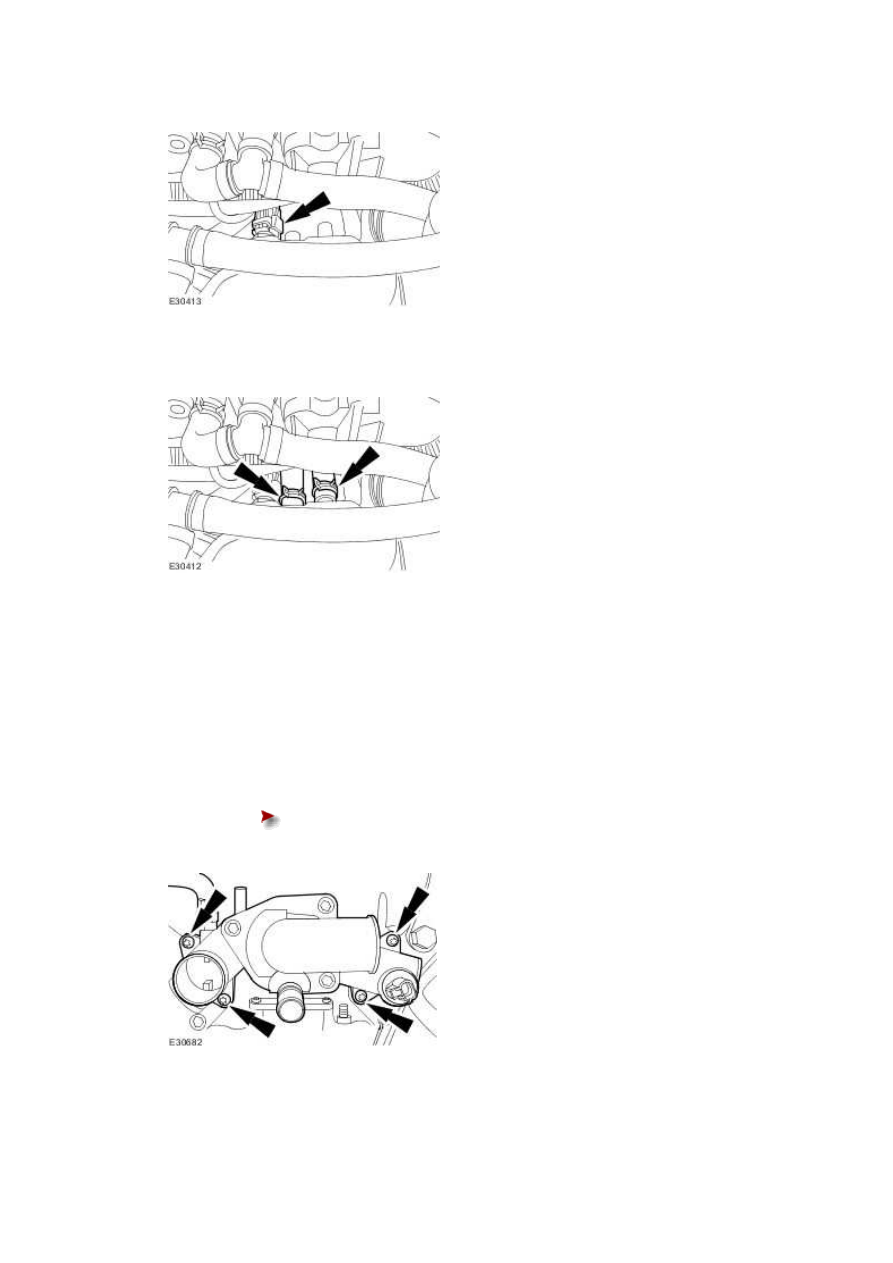

87 . NOTE:





Install new O-ring seals to the thermostat housing.



Install thermostat housing.





Tighten to 10 Nm.











88 . Tighten to 10 Nm.

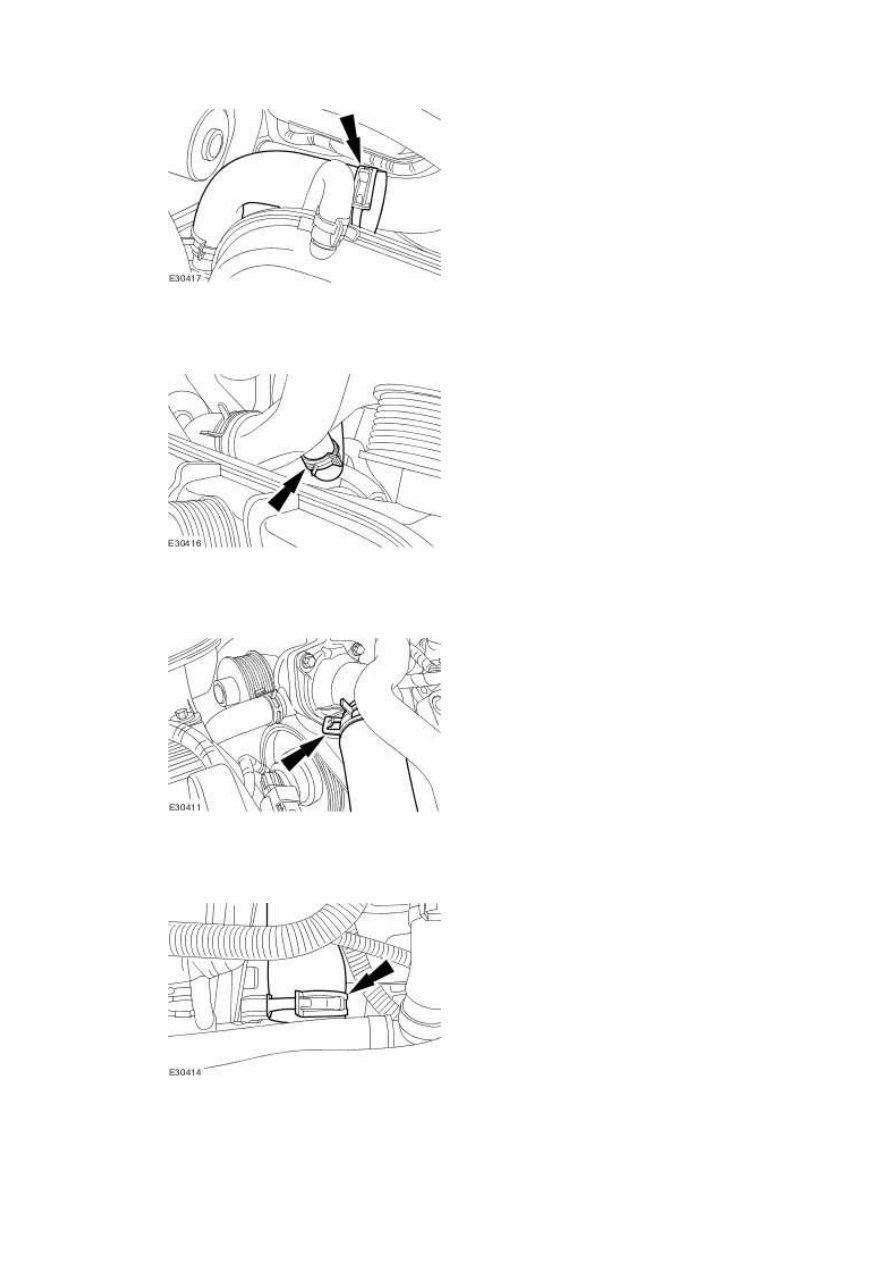

89 . Connect the water pump outlet to thermostat housing hose.







90 . Connect the heater supply hose to the thermostat housing.







91 . Connect the thermostat outlet hose.







92 . Reposition the thermostat housing hose retaining clip.





www.



93 . Connect the ECT sensor electrical connector.







94 . Connect the thermostat housing hoses





Vehicles without supercharger



95 . NOTE:





Install new O-ring seals.



Install the thermostat housing.





Tighten to 10 Nm.

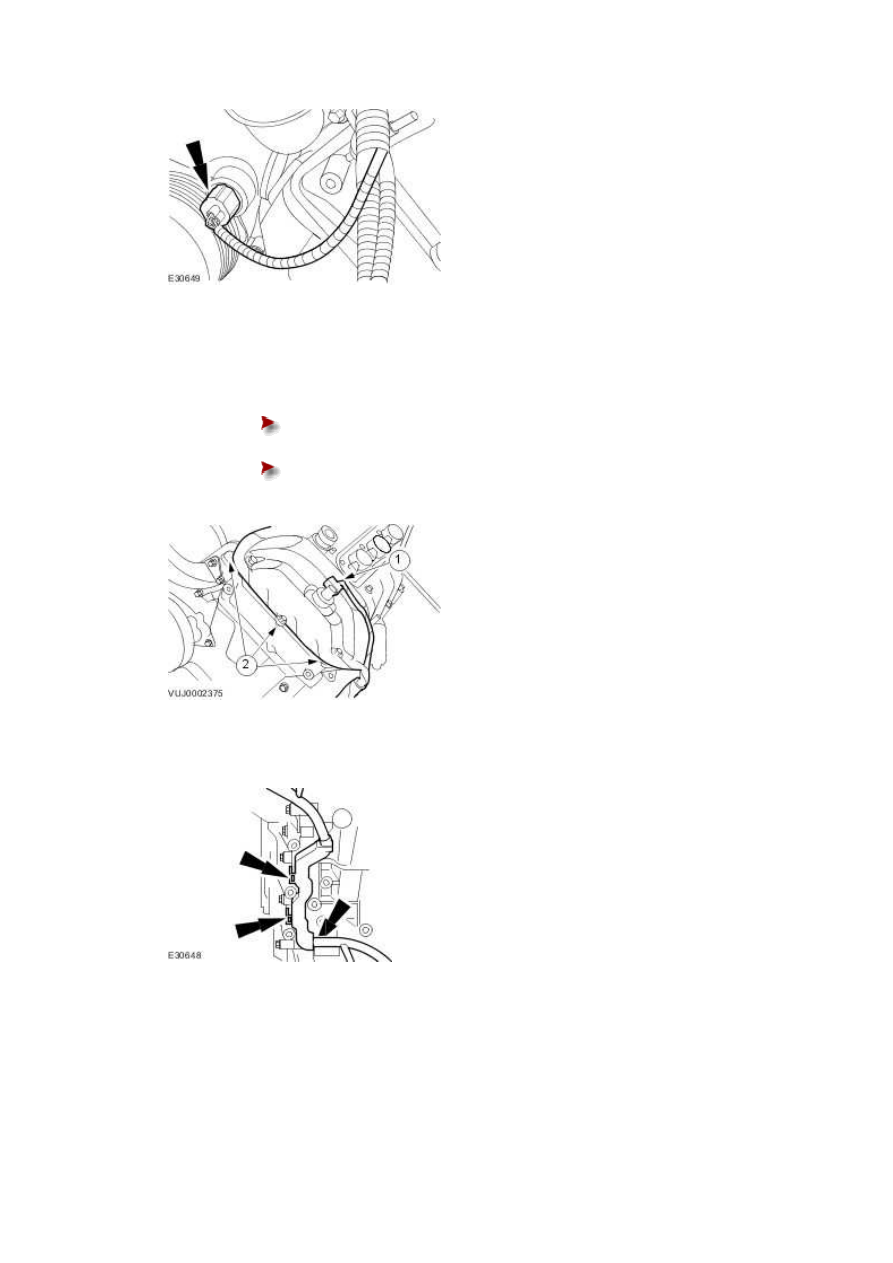

96 . Connect the ECT sensor electrical connector.





All vehicles



97 . Attach the engine wiring harness.





Connect the VCT solenoid electrical connector.







Attach the engine wiring harness.











98 . Attach the engine wiring harness to the cylinder block.







99 . Attach the engine wiring harness to the cylinder block.
