Jaguar XJ (X350). Manual - part 378

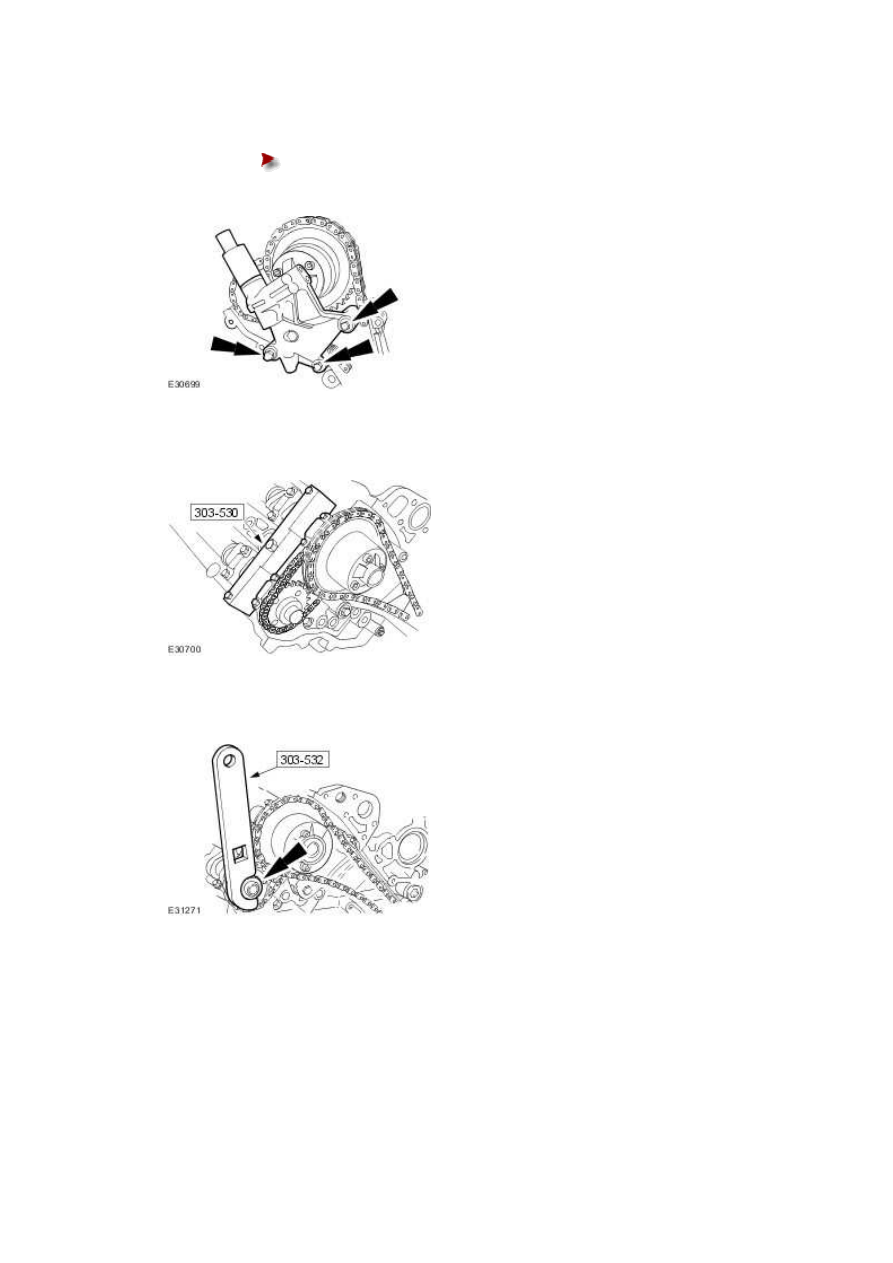

73 . Remove the right-hand VCT oil control unit housing.





Remove and discard the O-ring seals.











74 . Install the special tool to the right-hand cylinder head.







75 . Loosen the right-hand exhaust camshaft sprocket retaining bolt.







76 . Loosen the right-hand exhaust camshaft sprocket retaining bolt.

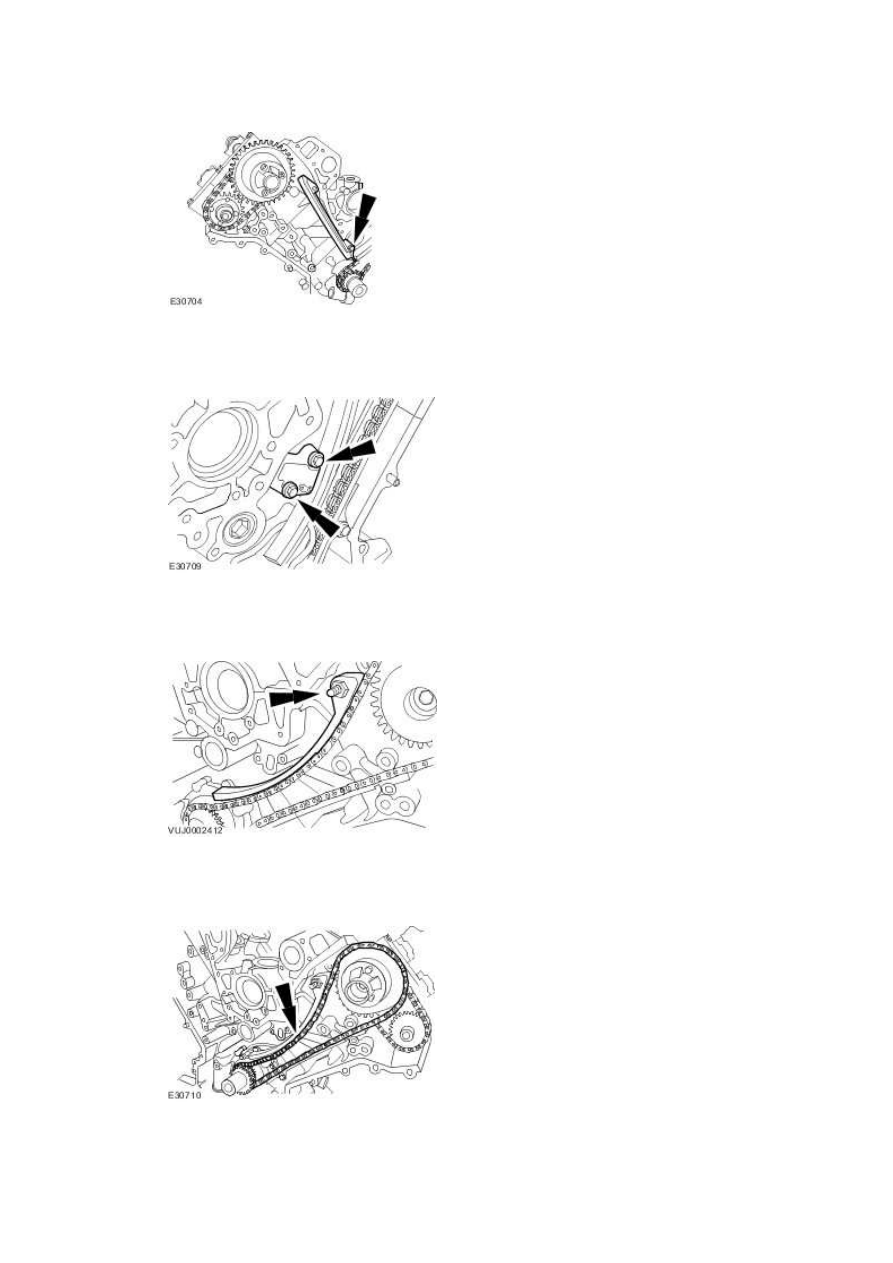

77 . Remove the right-hand primary timing chain tensioner assembly.







78 . Remove the right-hand primary timing chain tensioner guide.







79 . Remove the right-hand primary timing chain.





www.



80 . Remove the right-hand primary timing chain guide.

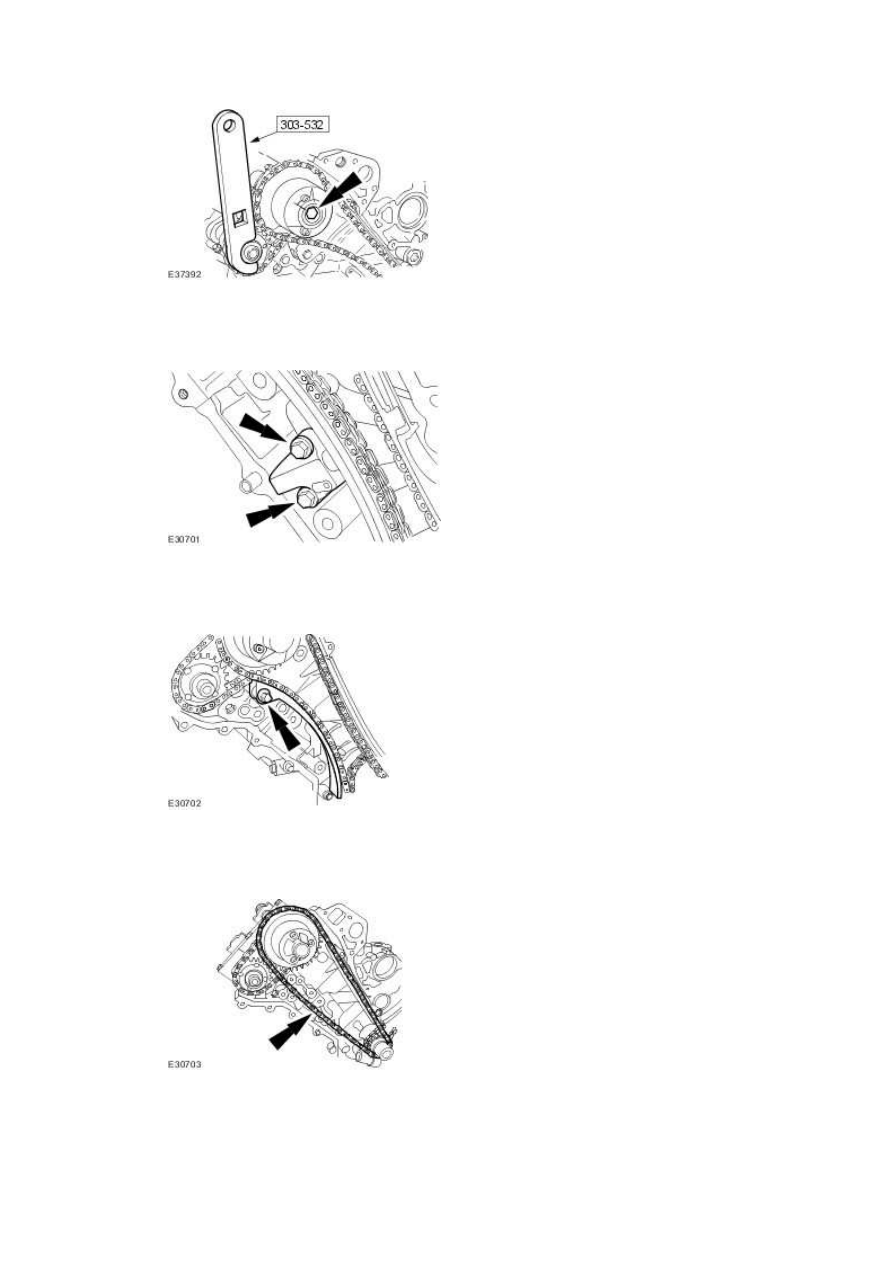

81 . Remove the left-hand primary timing chain tensioner assembly.







82 . Remove the left-hand primary timing chain tensioner guide.







83 . Remove the left-hand primary timing chain.

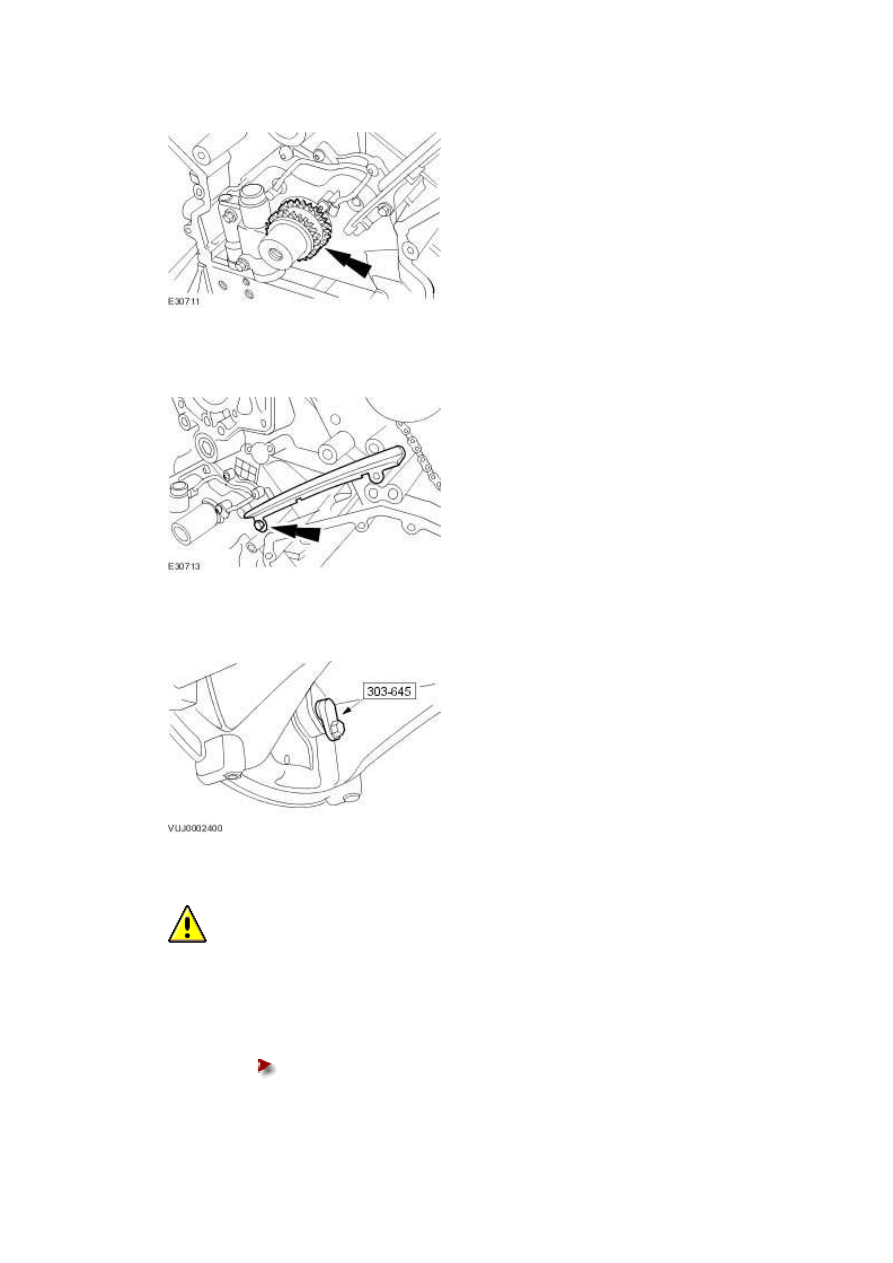

84 . Remove the crankshaft sprocket.







85 . Remove the left-hand primary timing chain tensioner guide.







86 . Remove the special tool.







87

.



  CAUTION: The bolts can only be used 3 times, mark the bolts with a center punch.

If 2 punch marks are visible, discard the bolts.





Remove the drive plate.





Remove the 8 bolts.
