Jaguar XJ (X350). Manual - part 365







95 . Connect the left-hand camshaft position sensor.







96 . Attach the engine harness.

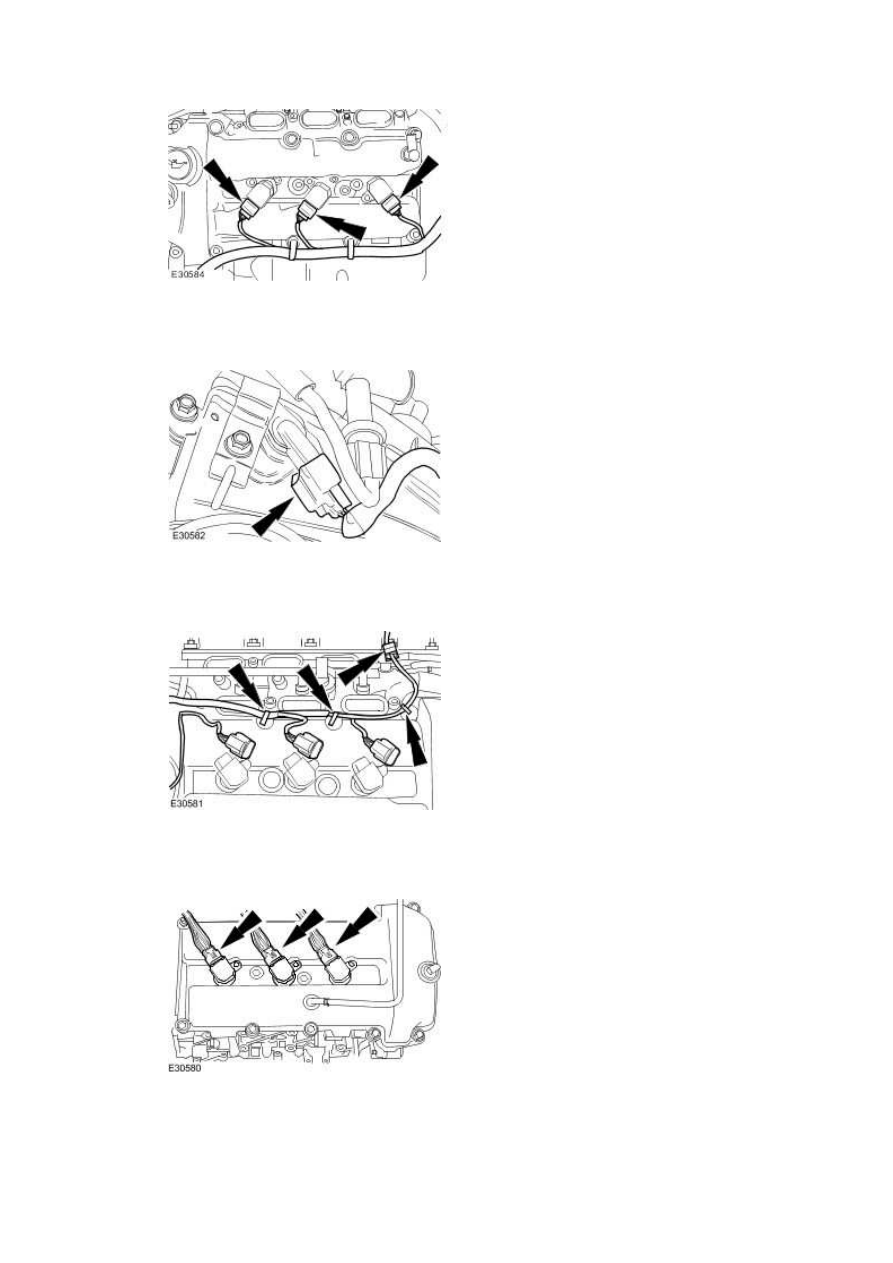

97 . Connect the right-hand ignition coils.







98 . Attach the engine harness.

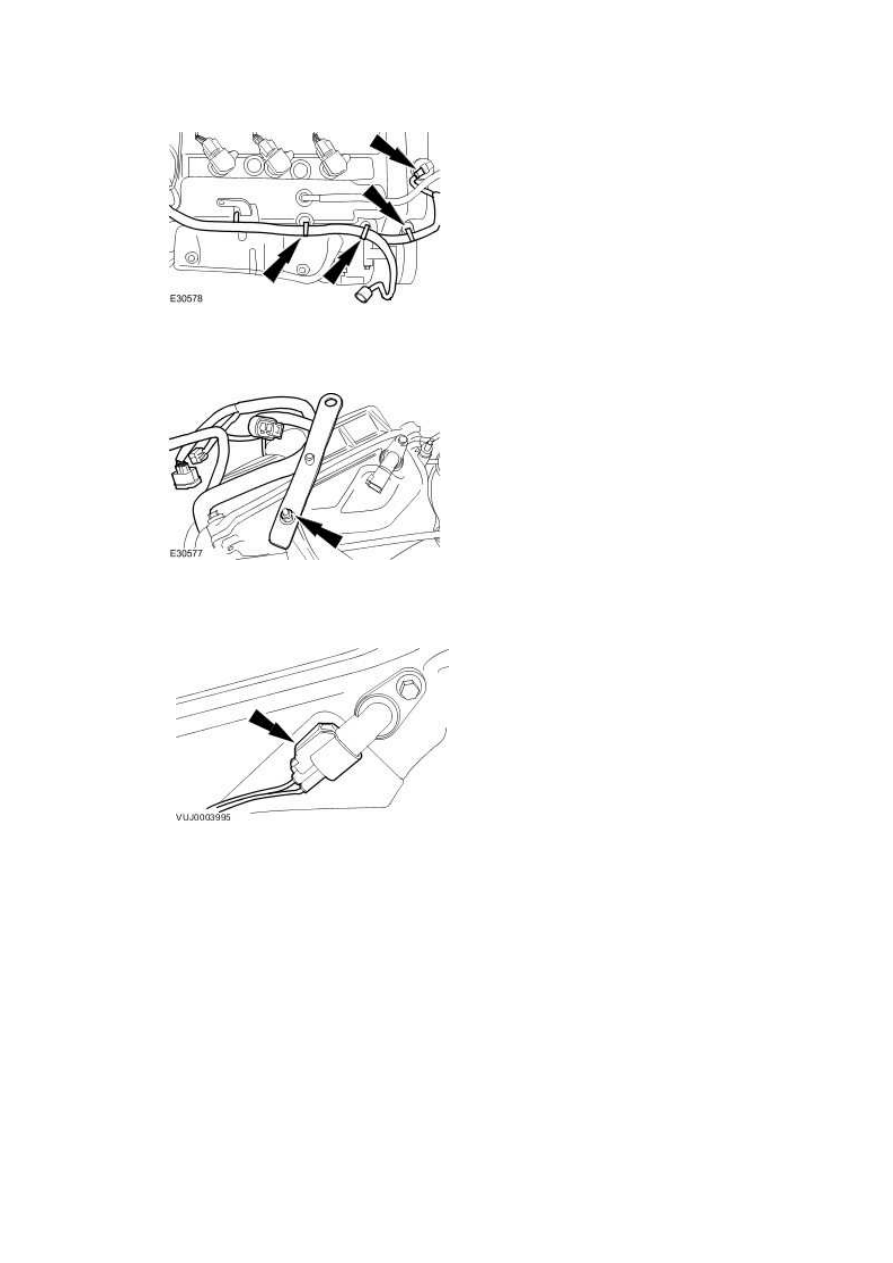

99 . Attach the engine harness retaining bracket.







100 . Disconnect the right-hand camshaft position sensor.

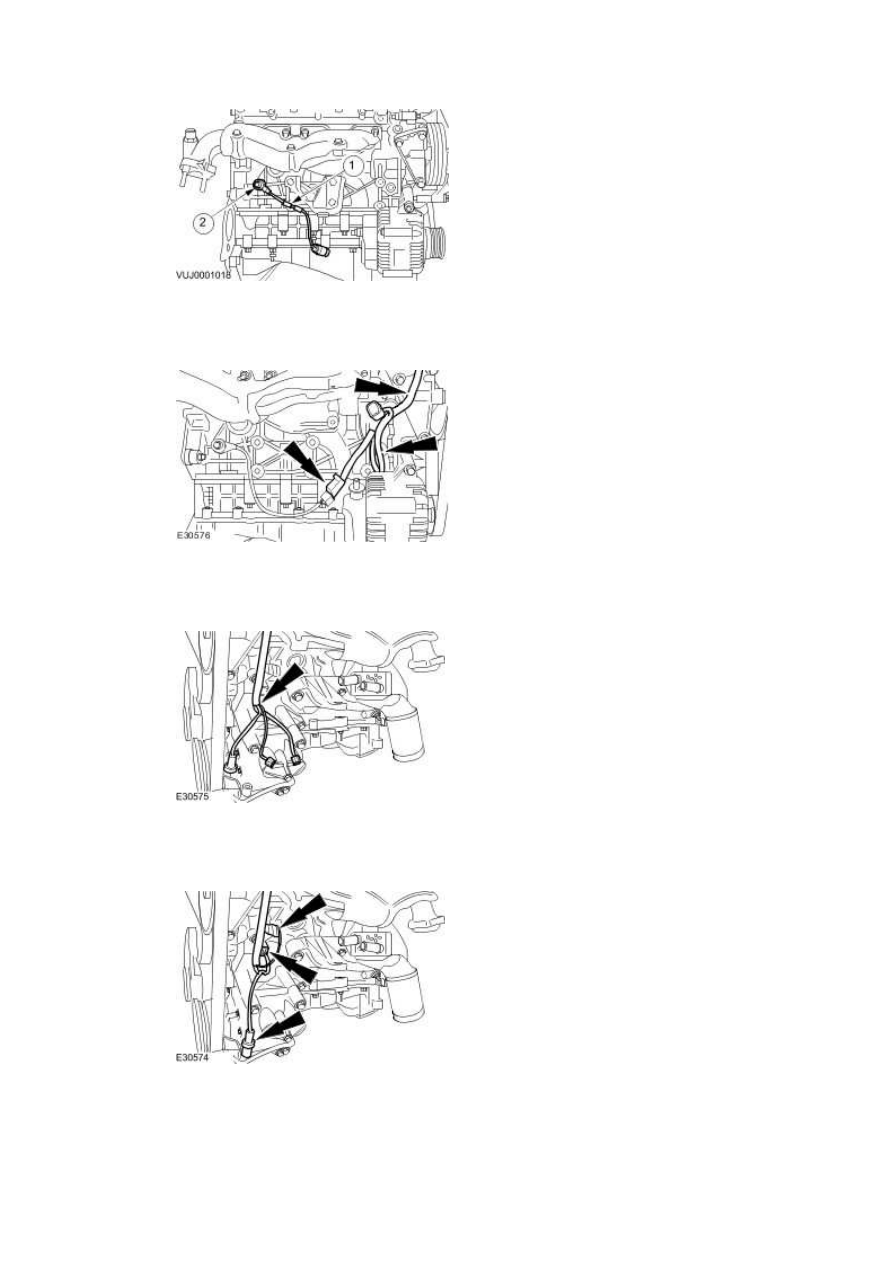

101 . Install the rear knock sensor.





7.  Attach the knock sensor wiring harness.





8.  Install the rear knock sensor.





•

  Tighten to 25 Nm.



www.







102 . Attach engine harness.







103 . Attach the engine harness.







104 . Connect the electrical connectors.

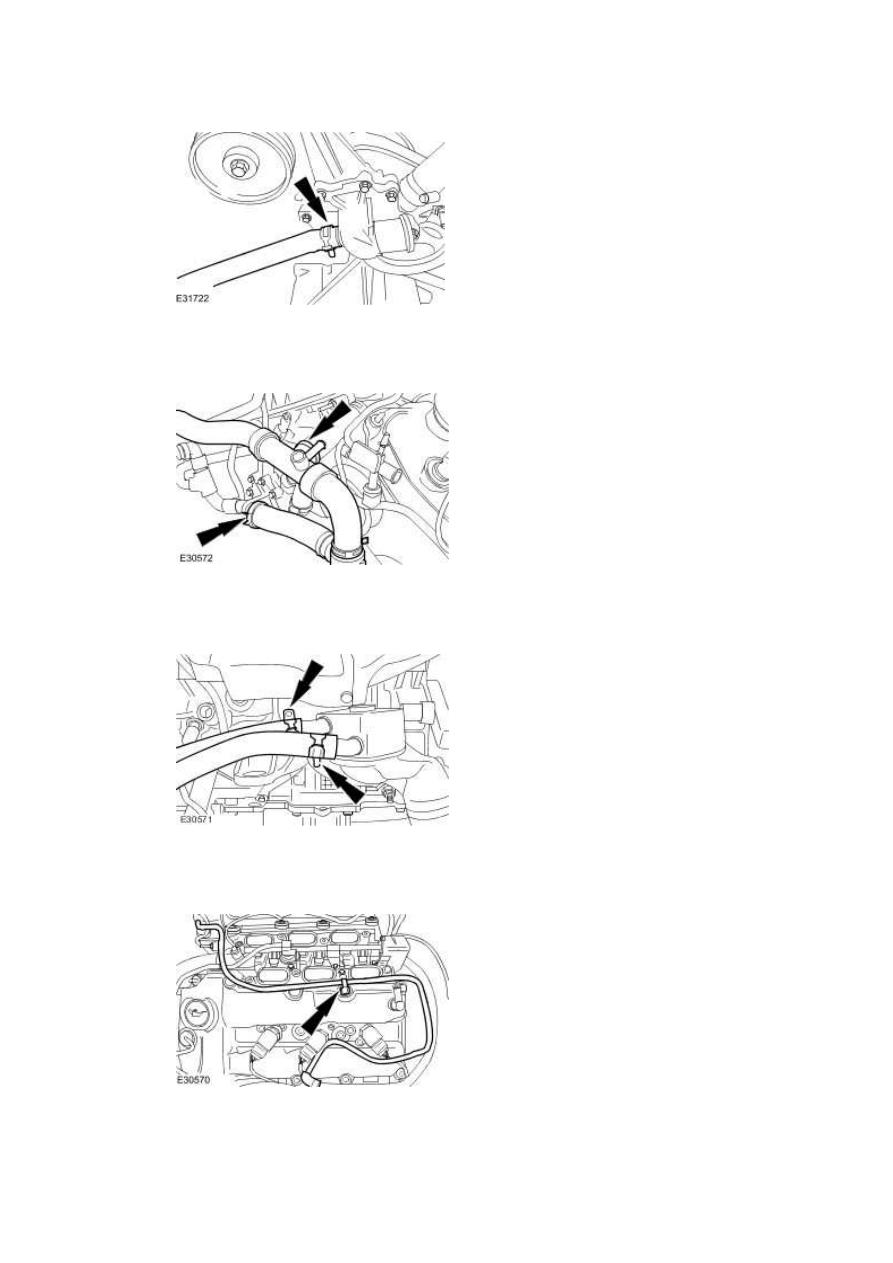

105 . Install the coolant hose.







106 . Install the coolant hose.







107 . Connect the oil cooler coolant hoses.







108 . Install the evaporative emission purge valve hose.
