63 . Carry out a valve clearance check.

For additional information, refer to Valve Clearance Check (12.29.47)

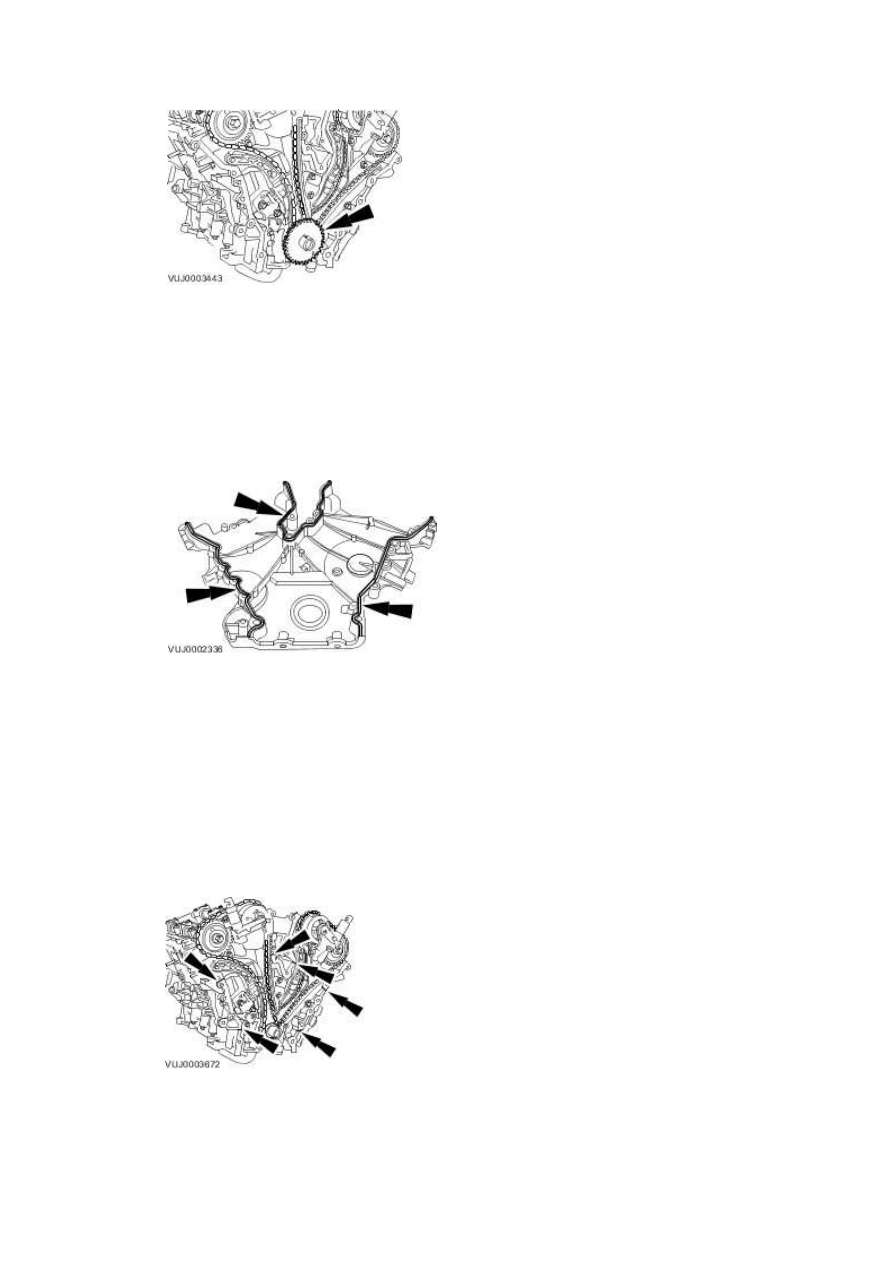

64 . Install new front timing cover gaskets.







65

.



NOTE:





Prior to applying sealer clean the front cover to engine block and cylinder head sealing

surfaces with metal surface cleaner.





Apply a 6 mm diameter dot of silicone sealant meeting Jaguar specification to the indicated

locations.







66

.



NOTE:

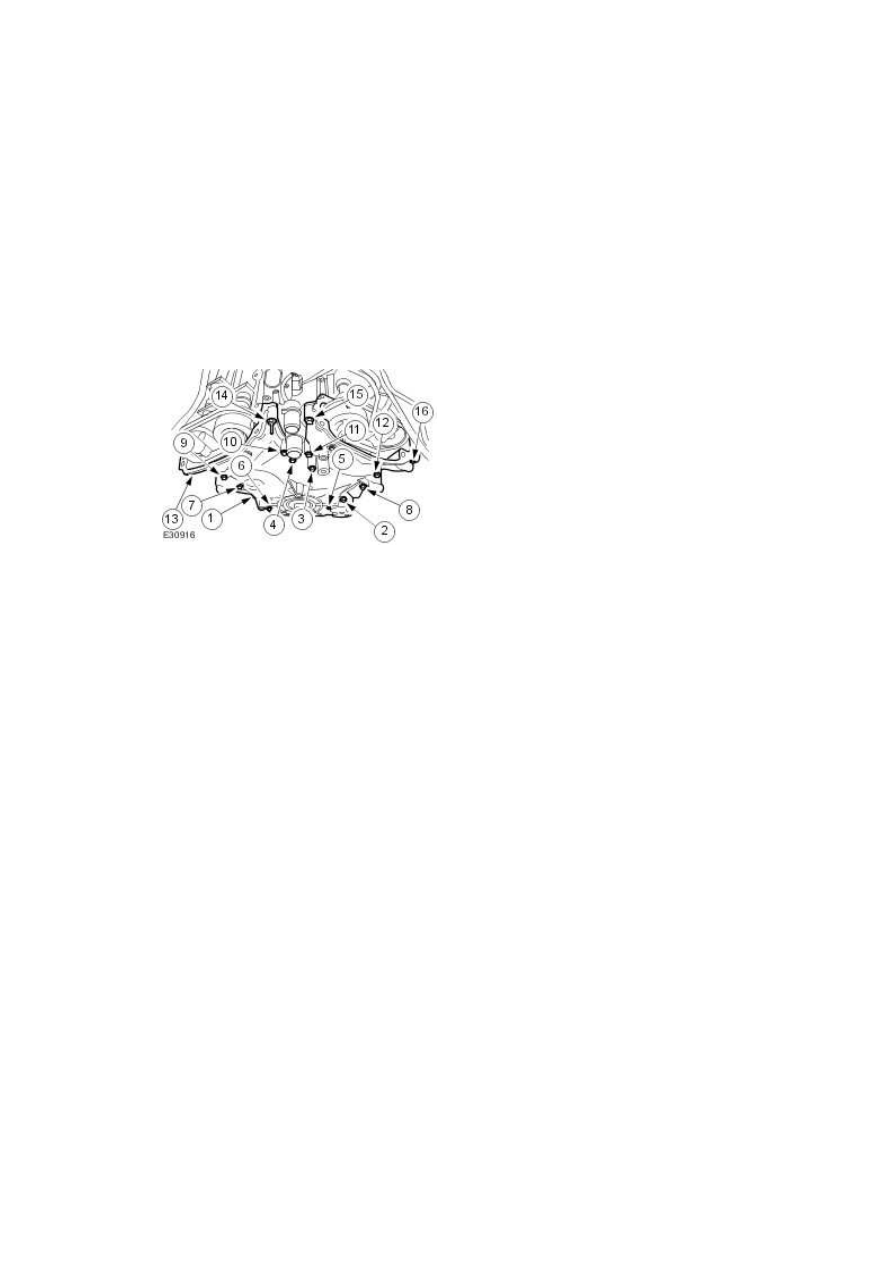

The engine front cover retaining bolts numbered 3,4,10 and 11 are longer than the

retaining bolts numbered 1,2,5,6,7,8,9,12,13,15 and 16. The retaining bolt numbered

14 is a retaining bolt with a stud head.





Install the engine front cover, completing the tightening sequence.





•

  Tighten to 25 Nm.









67

.



NOTE:





Apply an 10 mm dot of silicone gasket and sealant meeting Jaguar specification to the

engine block and front cover mating surface.





NOTE:





Loosely install the oil pan to transmission housing bolts.



NOTE:





Tighten all oil pan retaining bolts within six minutes of applying the sealer.

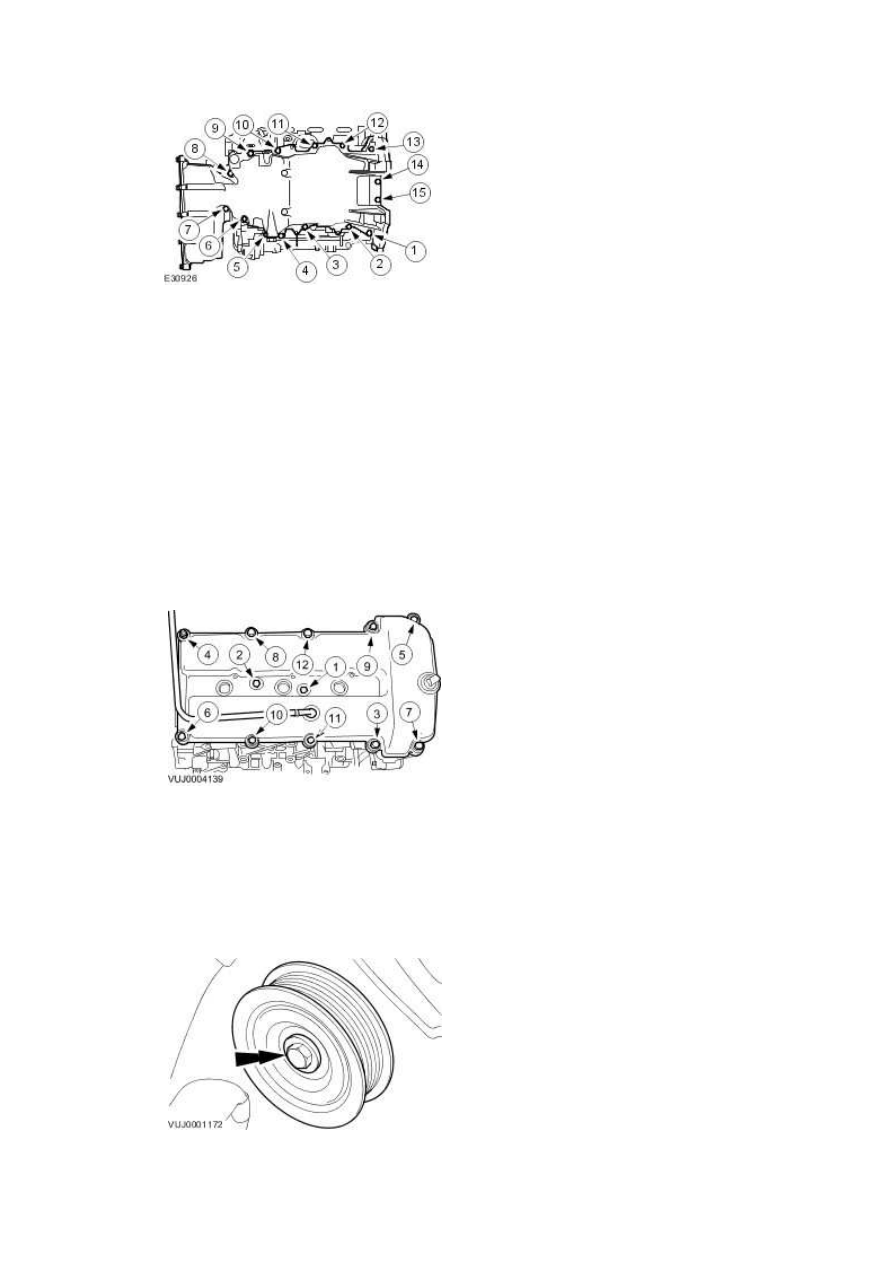

Install the oil pan rear retaining bolts.





•

  Complete the tightening sequence.





•

  Tighten to 25 Nm.



www.







68 . NOTE:





Right-hand shown, left-hand similar.



Install the valve covers.





•

  Complete the tightening sequence.





•

  Tighten to 10 Nm.









69 . Install the left-hand idler pulley.





•

  Tighten to 25 Nm.









70

.

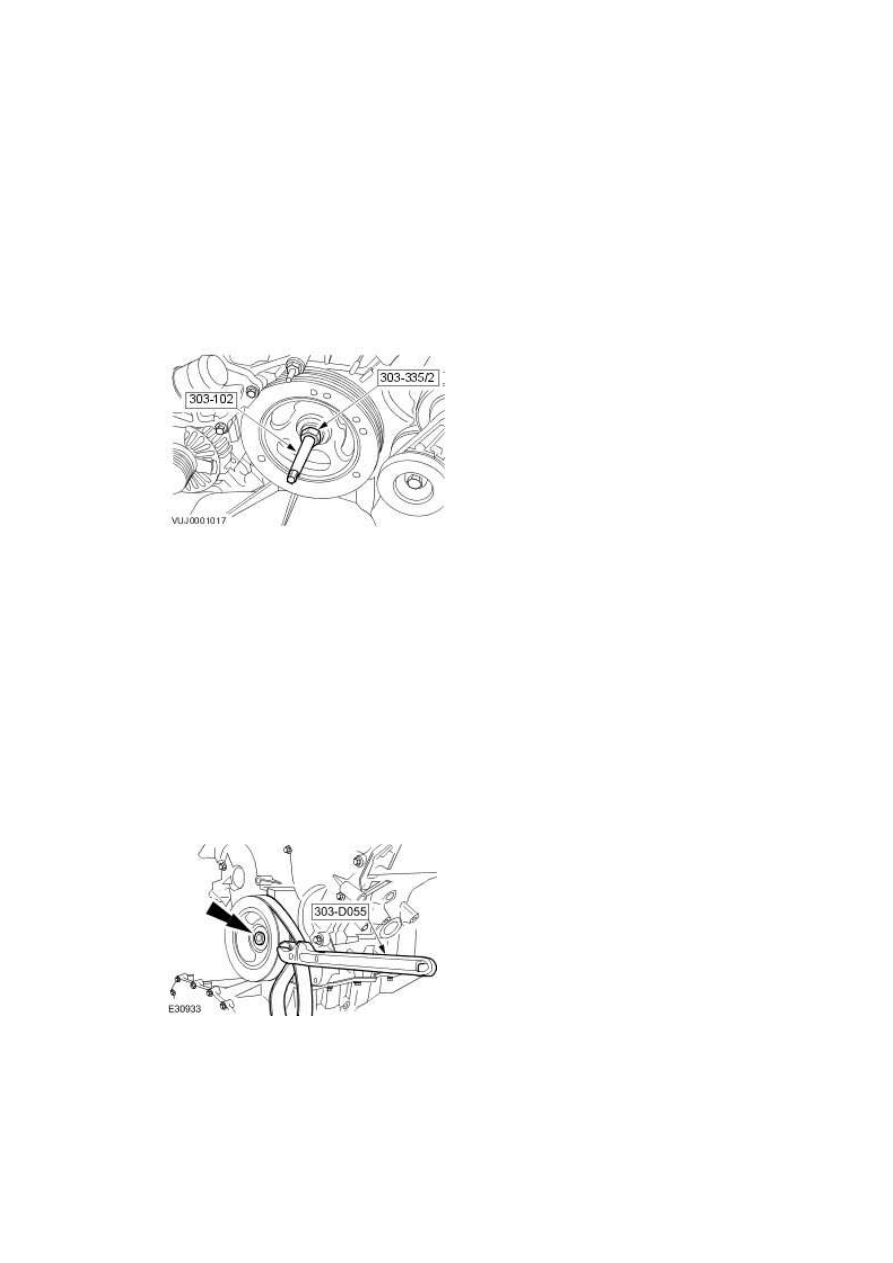

Using the special tools, install the crankshaft pulley.





•

  Coat the crankshaft pulley keyway with silicone gasket sealant meeting Jaguar

specification.







•

  Coat the sealing surfaces of the crankshaft pulley with silicone gasket sealant meeting

Jaguar specification.











71 . Install the special tool, install the crankshaft pulley retaining bolt.





•

  Torque to 120 Nm.





•

  Loosen the bolt (minimum 1 turn).





•

  Torque to 50 Nm.





•

  Angle Torque to 90°.









72 . Install the accessory drive belt tensioner.
