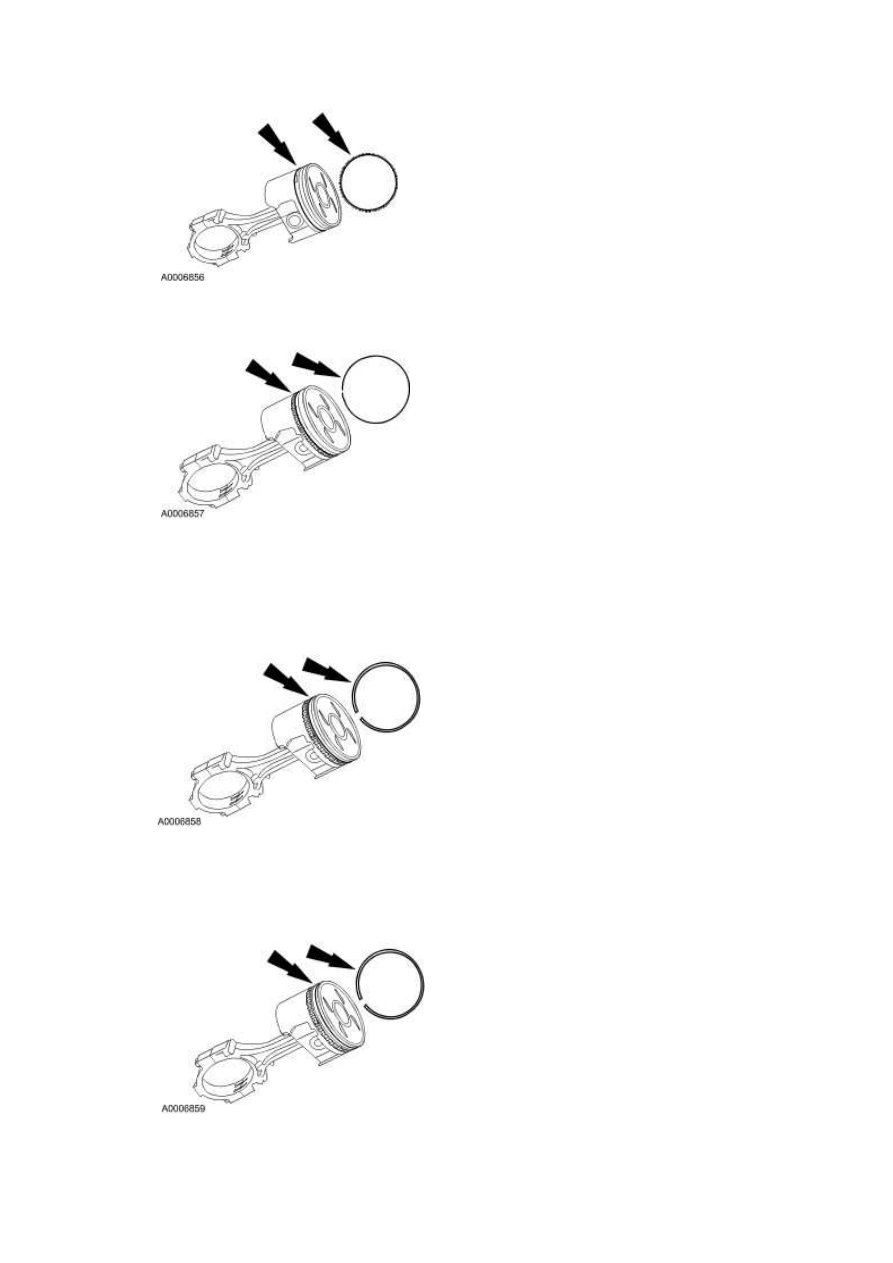

7 . Install the first oil control ring.







8
.

Install the second compression ring.



•

  The top of the second compression ring has a "0" marked on it. Position this side

of the ring towards the top of the piston.









9 . Install the top compression ring.



•

  The top compression ring can be installed with either side up.







Assembly





Engine

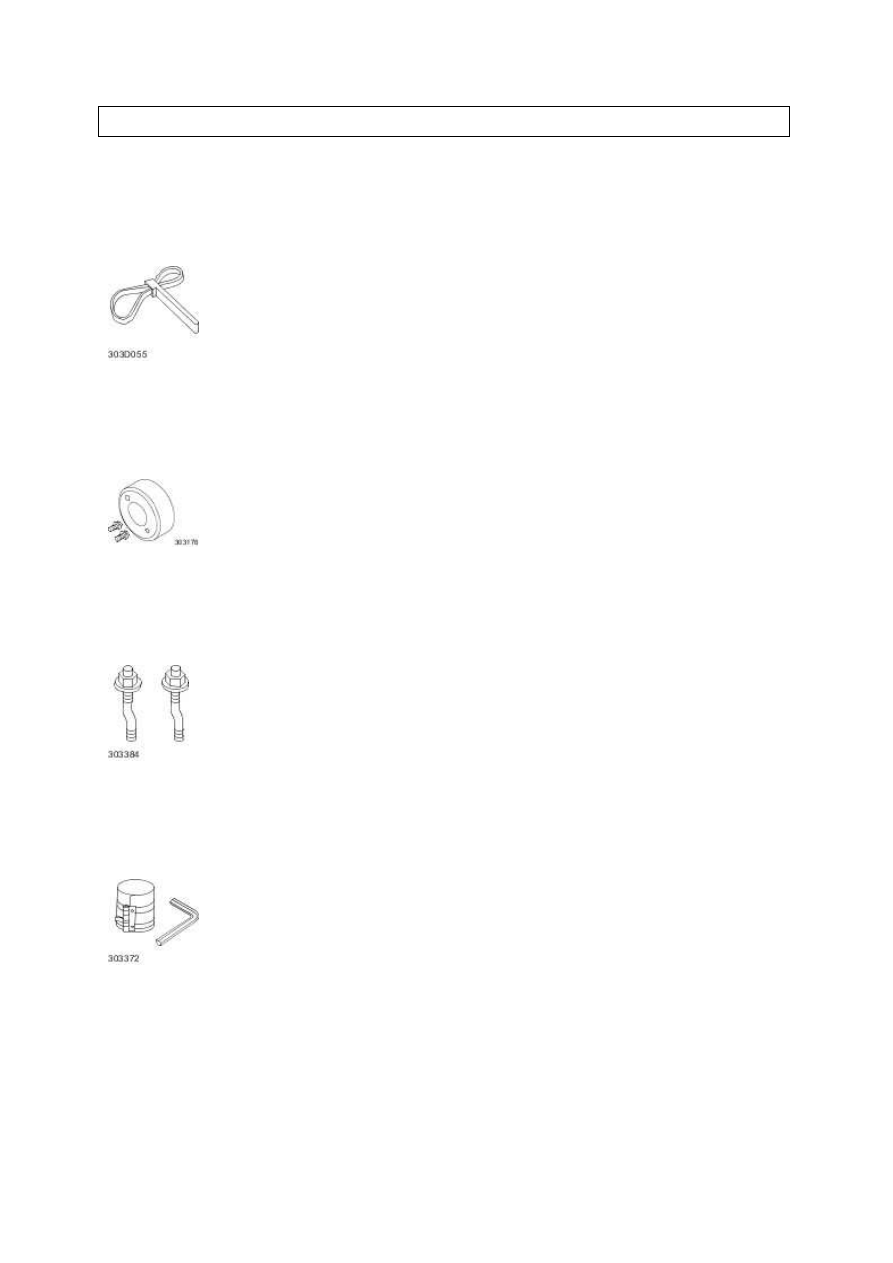

Special Service Tools





Wrench Strap-Universal

303-D055









Crankshaft Rear Seal Installer

303-178









Crankshaft Rear Seal Installer Adapter Bolts

303-384









Piston Ring Compressor

303-372





www.





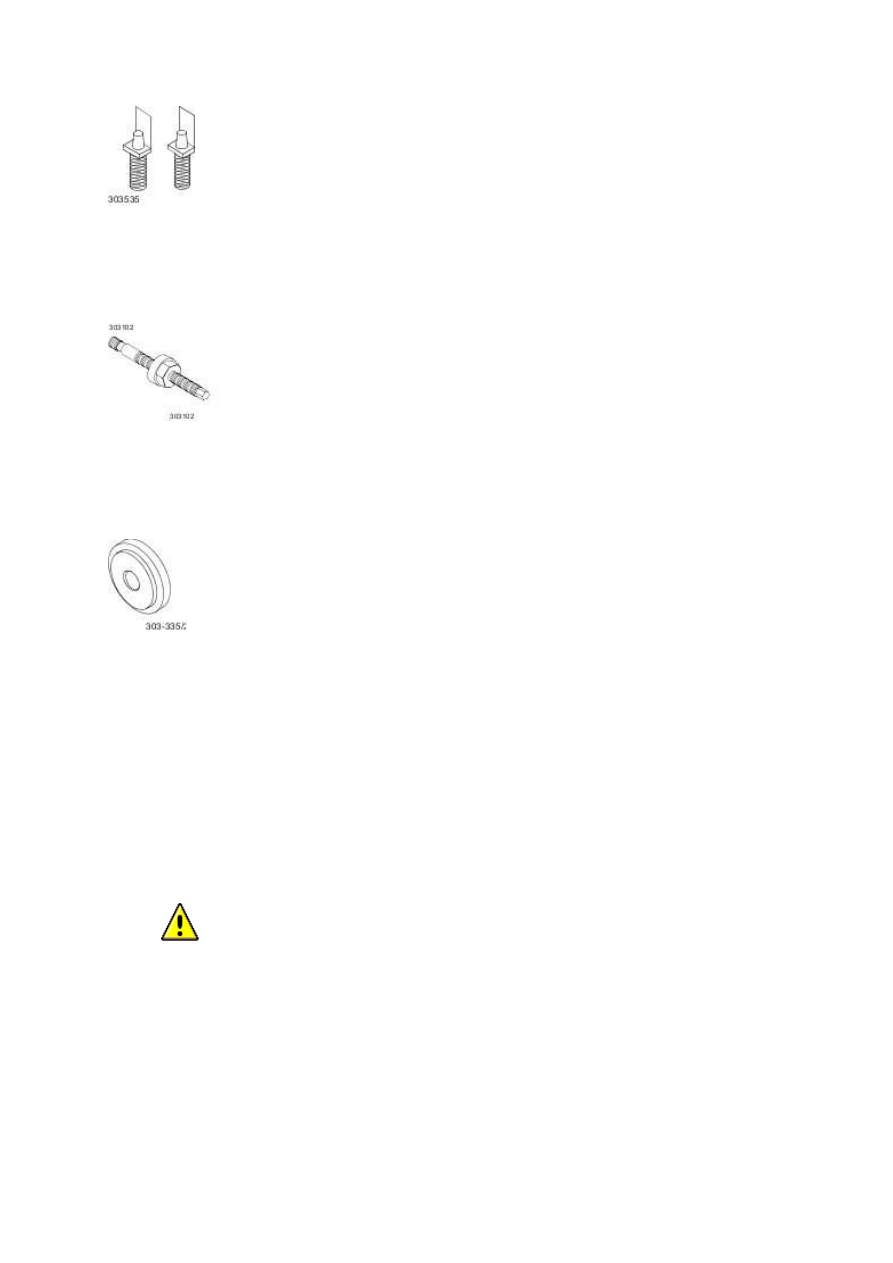

Cylinder Bore Protector

303-535









Crankshaft Pulley Installer

303-102









Crankshaft Pulley Installer

303-335/2



Assembly









1

.



  CAUTION: Use only plastic scraper when removing old gasket material.





Clean all the mating faces and reusable parts thoroughly and check for damage.





•

  If gasket material remains on the cylinder head after cleaning, use a plastic tipped

scraper to remove remaining material.









2 . NOTE:





Never remove pipe plugs or alignment dowels unless they are to be serviced.



Reseal oil passage blanking plugs, as necessary.







3

.



NOTE:





The main bearings are precision selective fit. For additional information, refer to <<303-

00>>.





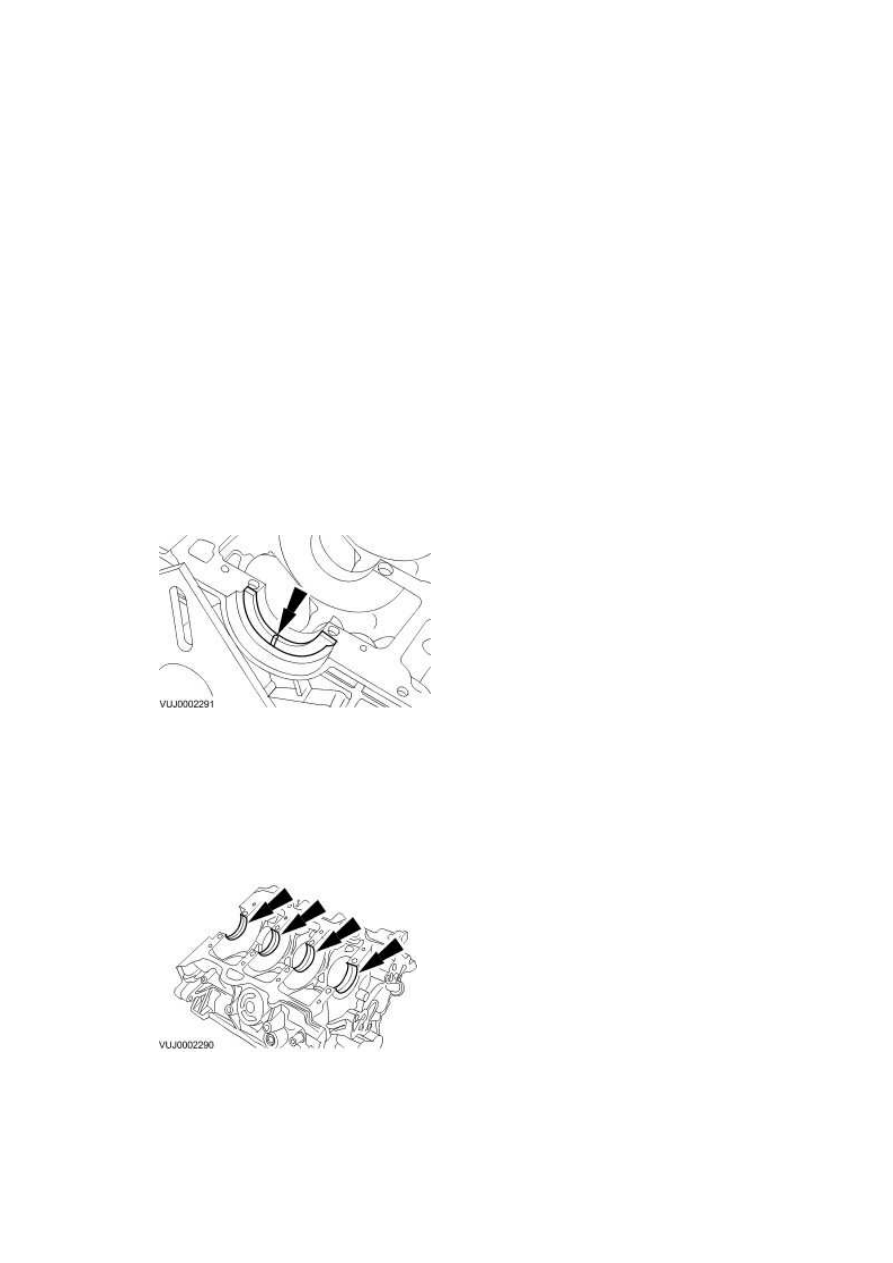

Install the upper crankshaft thrust washer.





•

  Align assembly tab on thrust bearing to machining spot face on cylinder block.









4 . Install the upper crankshaft main bearings.





•

  Lubricate the bearings and thrust washer.
