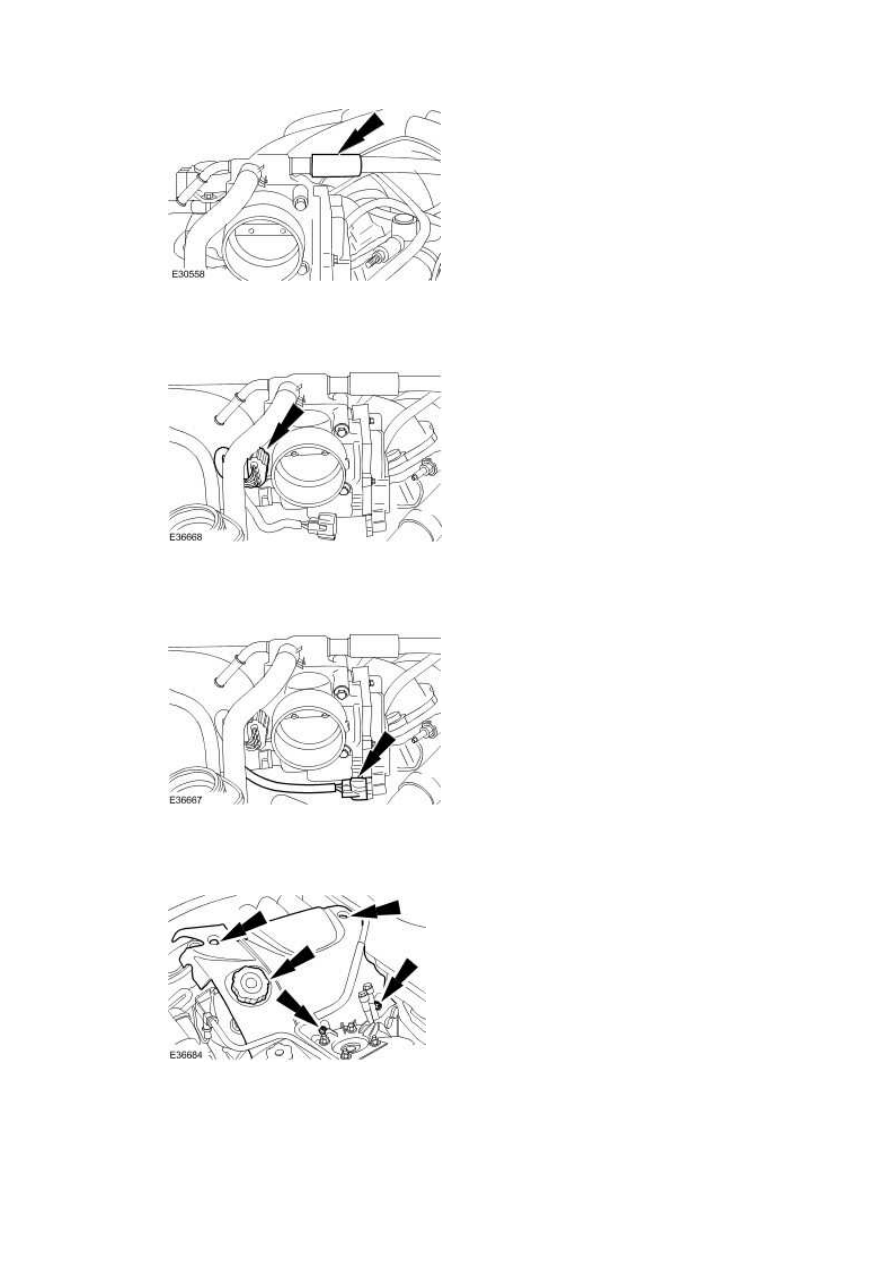

22 . Connect the throttle position sensor (TPS) electrical connector.







23 . Connect the throttle motor electrical connector.







24 . Install the engine cover.







25 . Install the air cleaner outlet pipe.

For additional information, refer to





26

.



Fill the cooling system up to the MAX mark on the coolant expansion tank using a fifty

percent mixture of Jaguar Premium Cooling System Fluid or equivalent, meeting Jaguar

specification WSS M97B44-D and fifty percent water.









www.

Lower Intake Manifold (30.15.61)

Removal



1 . Remove the intake manifold.

For additional information, refer to Intake Manifold (30.15.01)





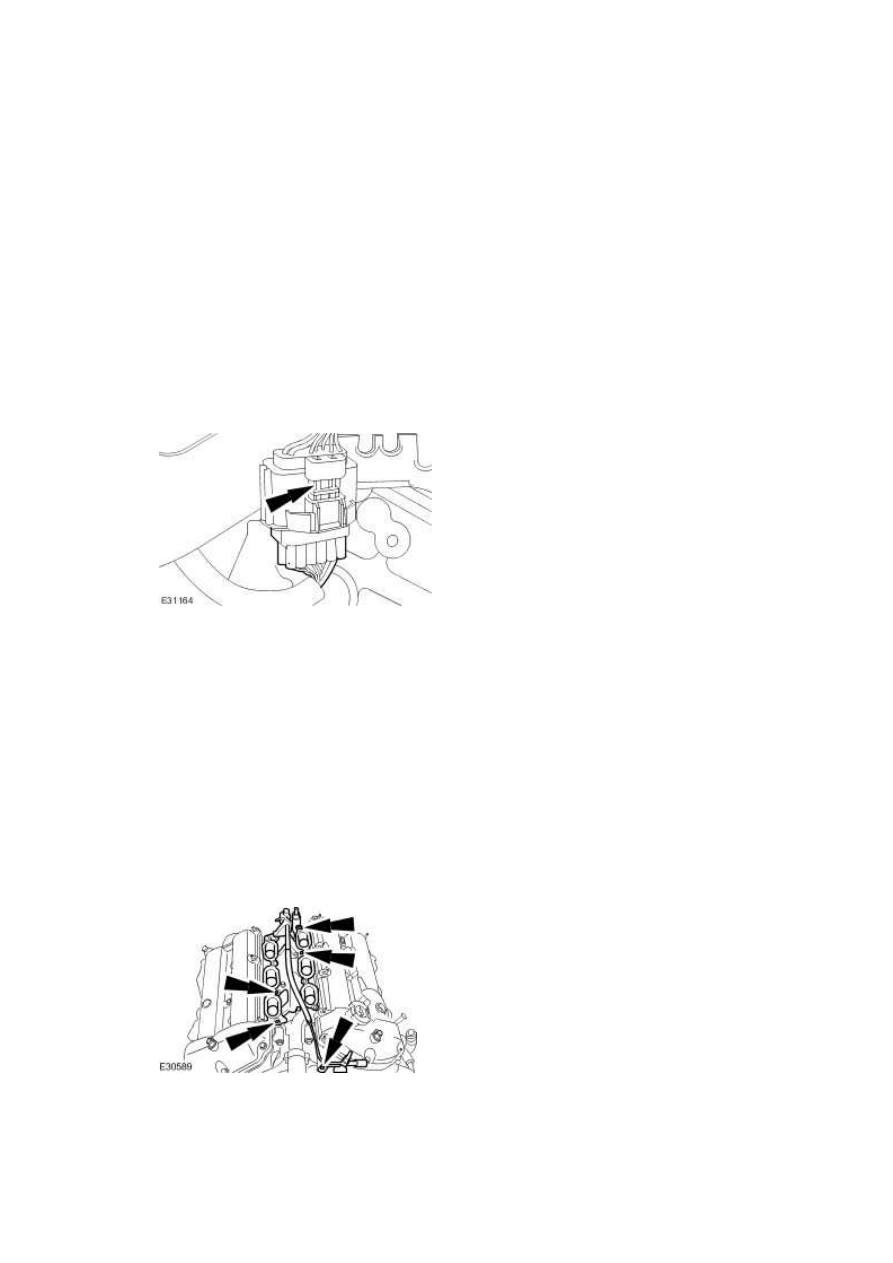

2 . Disconnect the spring lock coupling.

For additional information, refer to Spring Lock Couplings





3 . Disconnect the fuel charging wiring harness.







4 . NOTE:





Fuel may still be present in the fuel injection supply manifold.



NOTE:





Remove and discard the lower intake manifold O-ring seals.



Remove the lower intake manifold.







Installation



1 . NOTE:





Install new O-ring seals.



NOTE:





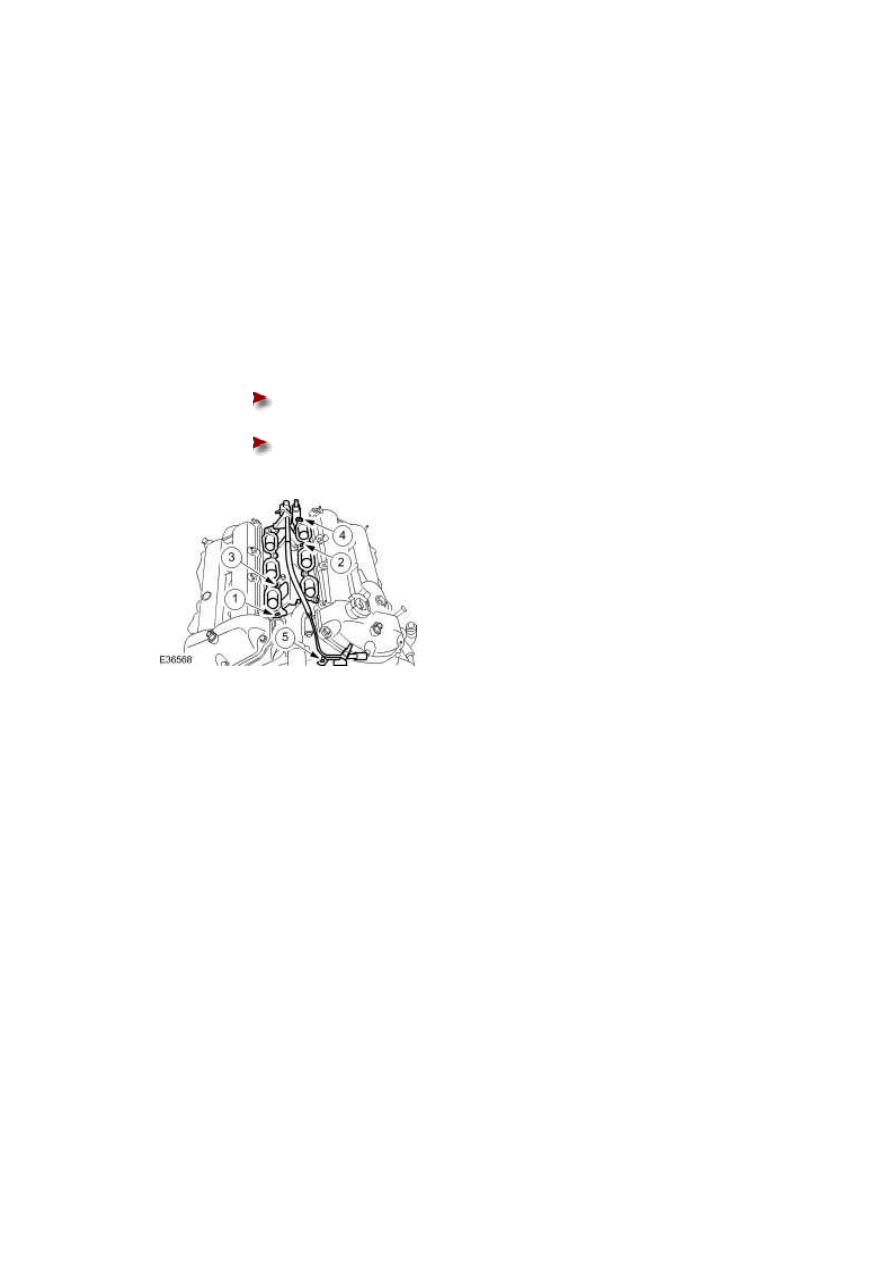

Tighten in the sequence shown.



To install, reverse the removal procedure.





Tighten the retaining bolts in the sequence shown.







Tighten to 10 Nm.
