NOTE:





Engine shown removed for clarity.



NOTE:





When an exhaust manifold retaining stud is removed, it must be replaced with a new

retaining stud and nut.

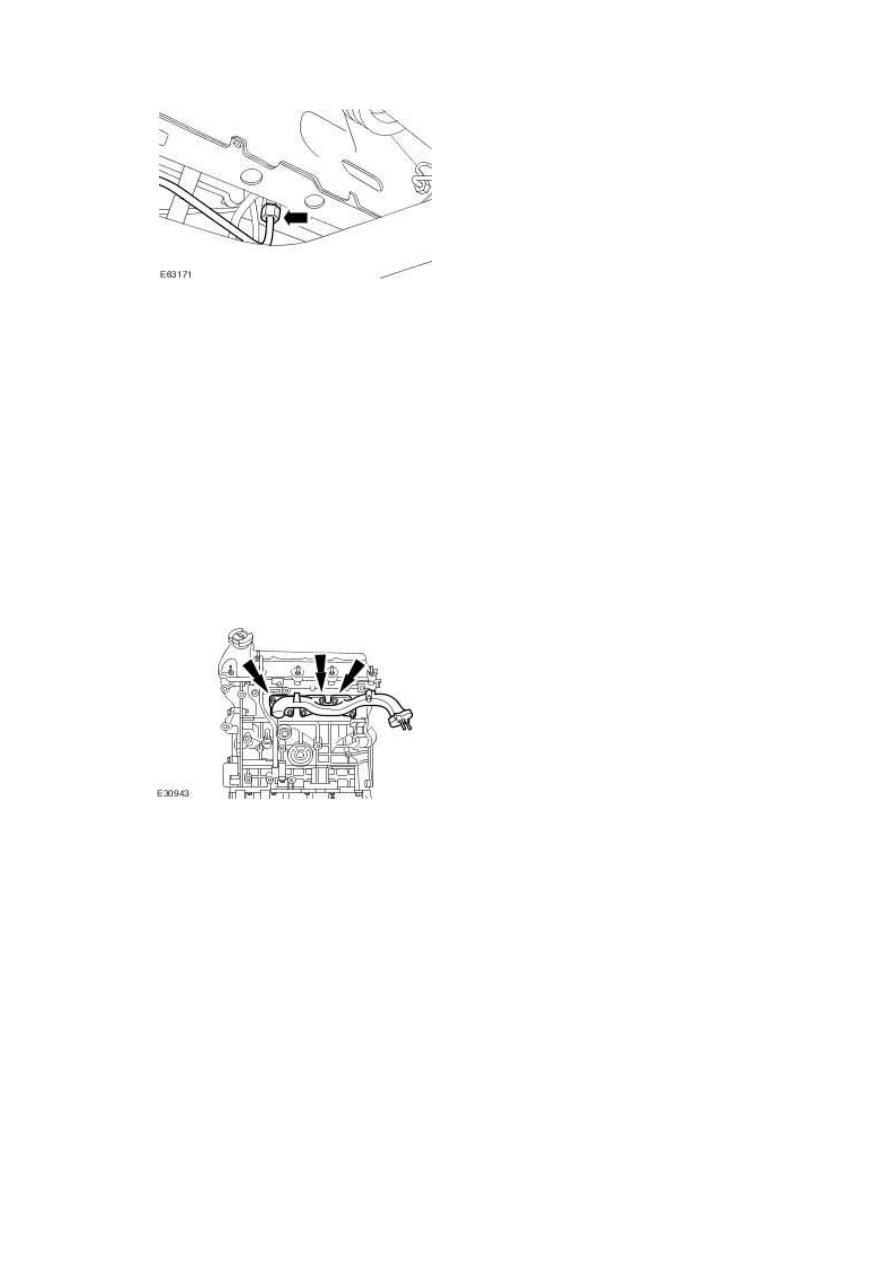

Remove the left-hand exhaust manifold upper retaining nuts.







5 . Remove the left-hand catalytic converter.

For additional information, refer to







6

.



NOTE:





Engine shown removed for clarity.





When an exhaust manifold retaining stud is removed, it must be replaced with a new

retaining stud and nut.

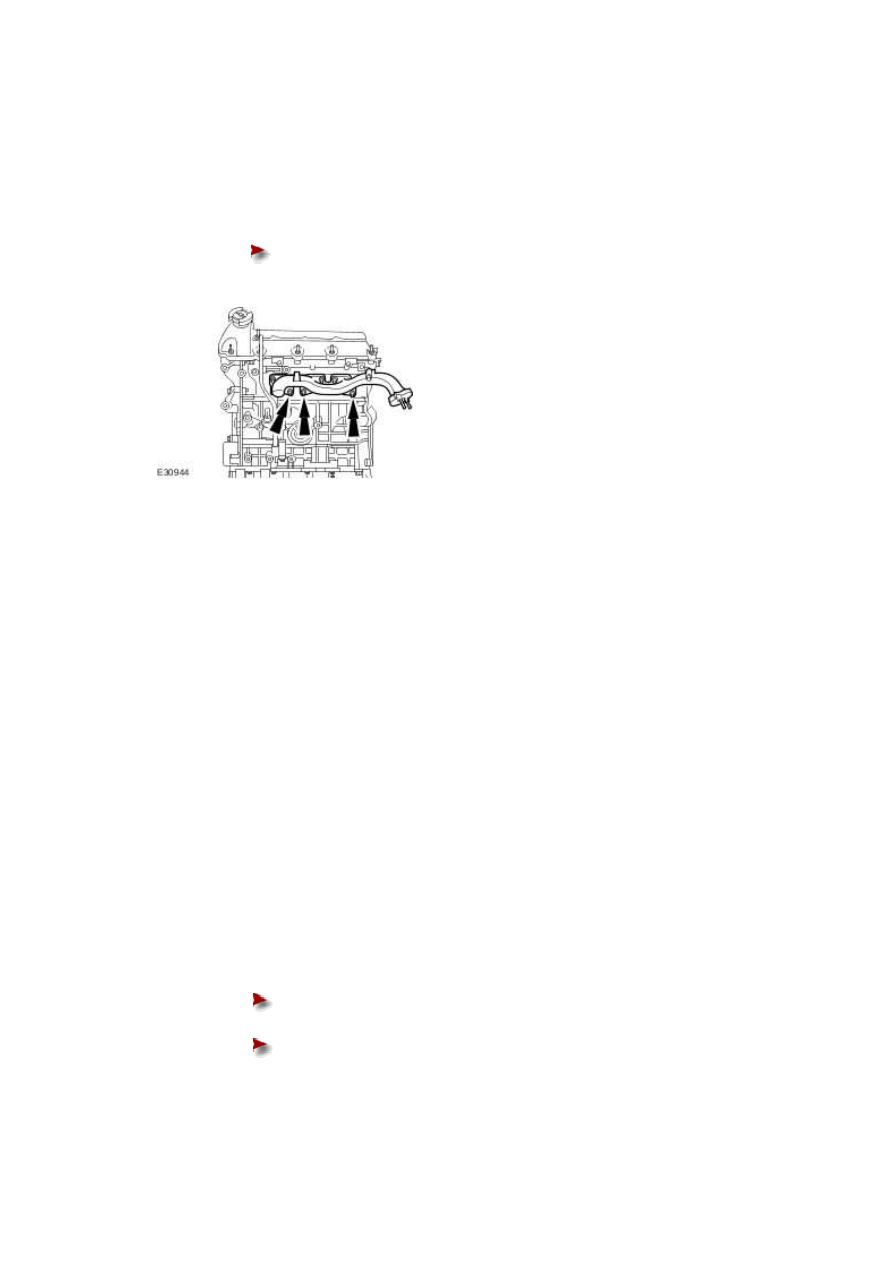

Remove the left-hand exhaust manifold.





Remove and discard the left-hand exhaust manifold gasket.











Installation

All vehicles



1 . NOTE:





Engine shown removed for clarity.



NOTE:





When a new exhaust manifold retaining stud is installed, tighten to 9 Nm.



NOTE:

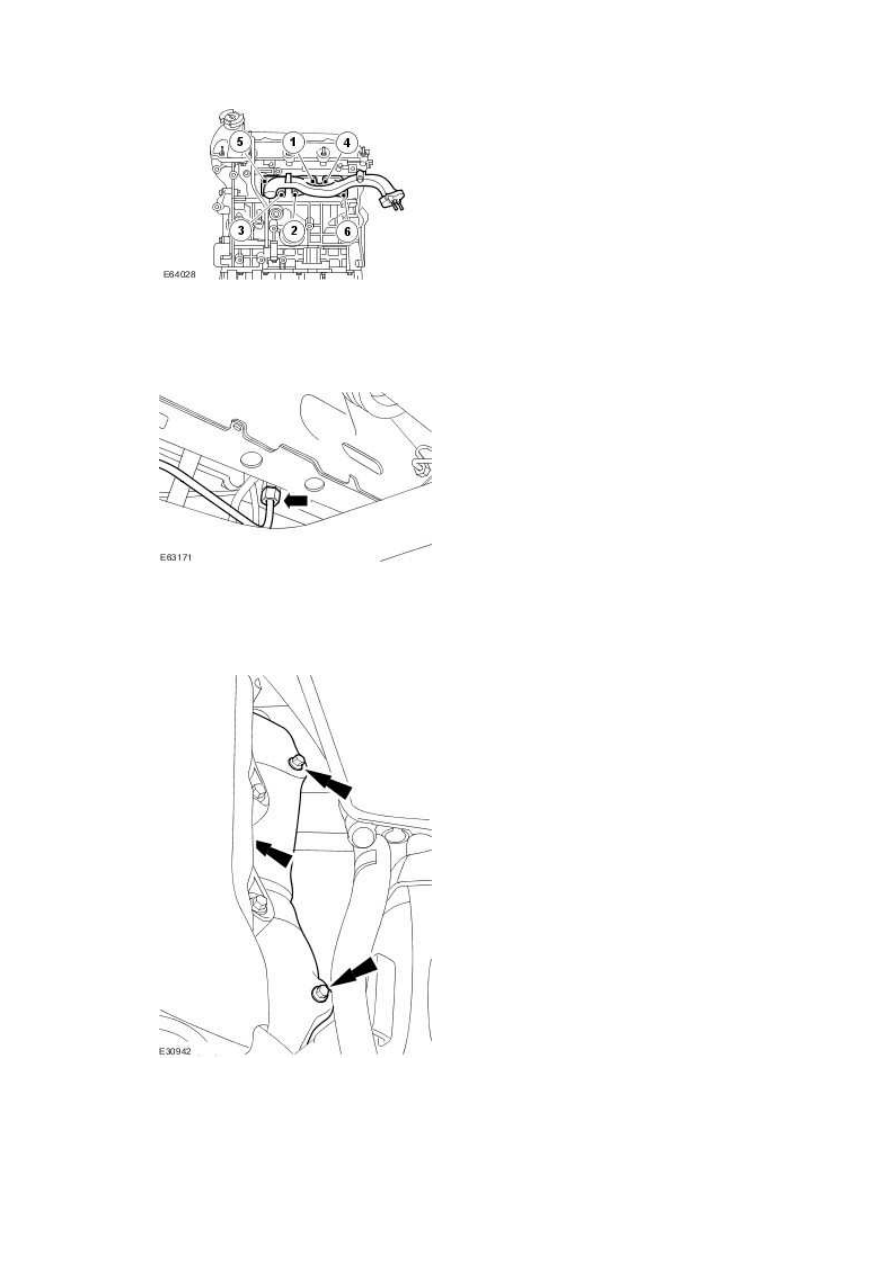

Tighten the exhaust manifold retaining nuts in the sequence shown.



To install, reverse the removal procedure.





Install a new left-hand exhaust manifold gasket.







Tighten to 20 Nm.







NOTE:

www.





Vehicles with secondary air injection (AIR)



2 . Tighten to 35 Nm.





All vehicles



3 . Tighten to 10 Nm.









Flexplate (12.53.13)

Removal



1 . Remove the automatic transmission. <<307-01>>





2 . Detach the accessory drivebelt.

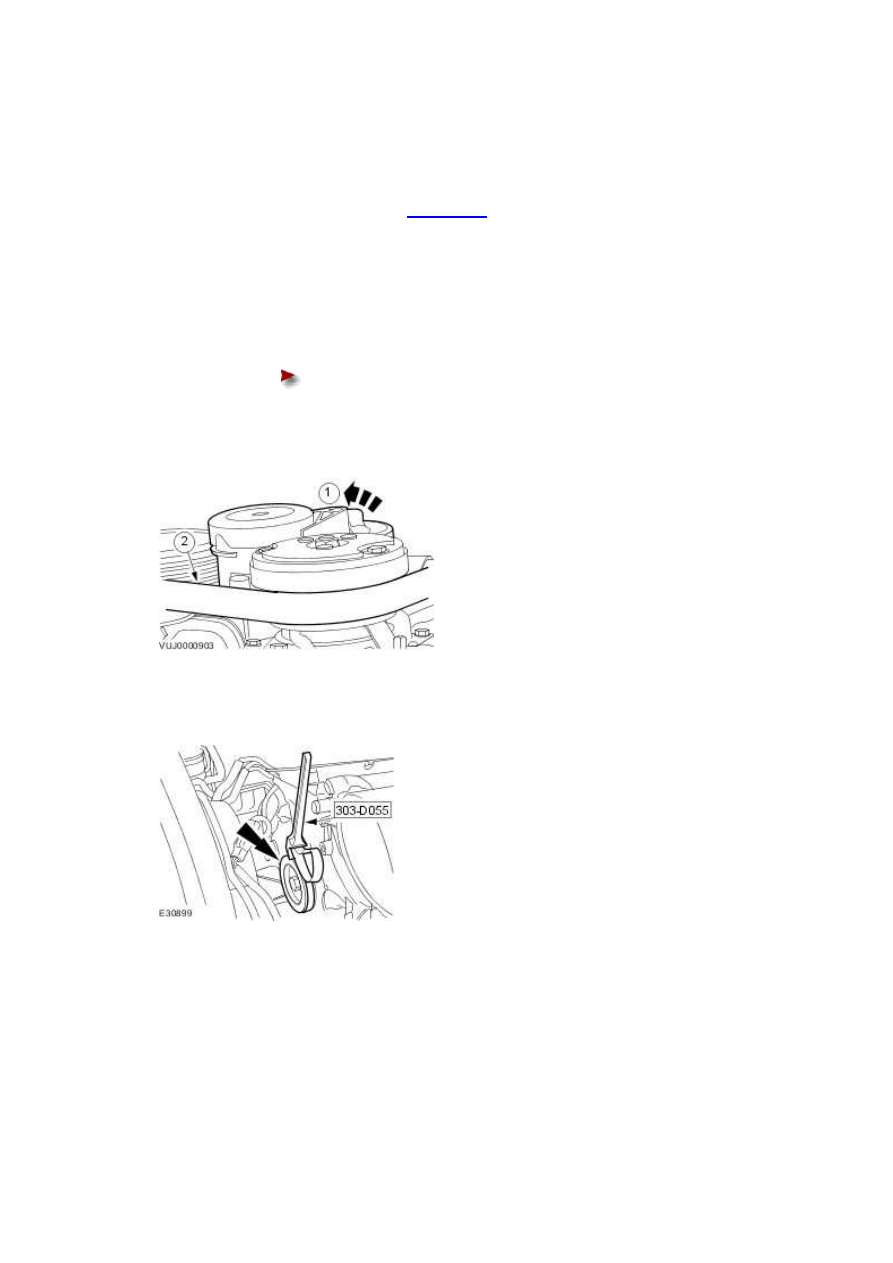

1) Rotate the belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the belt tensioner.





2) Detach the accessory drivebelt.











3 . Install the special tool.







4 . NOTE:





Prevent the flexplate from rotating.



Remove the flexplate.
