Jaguar XJ (X350). Manual - part 314







20

.

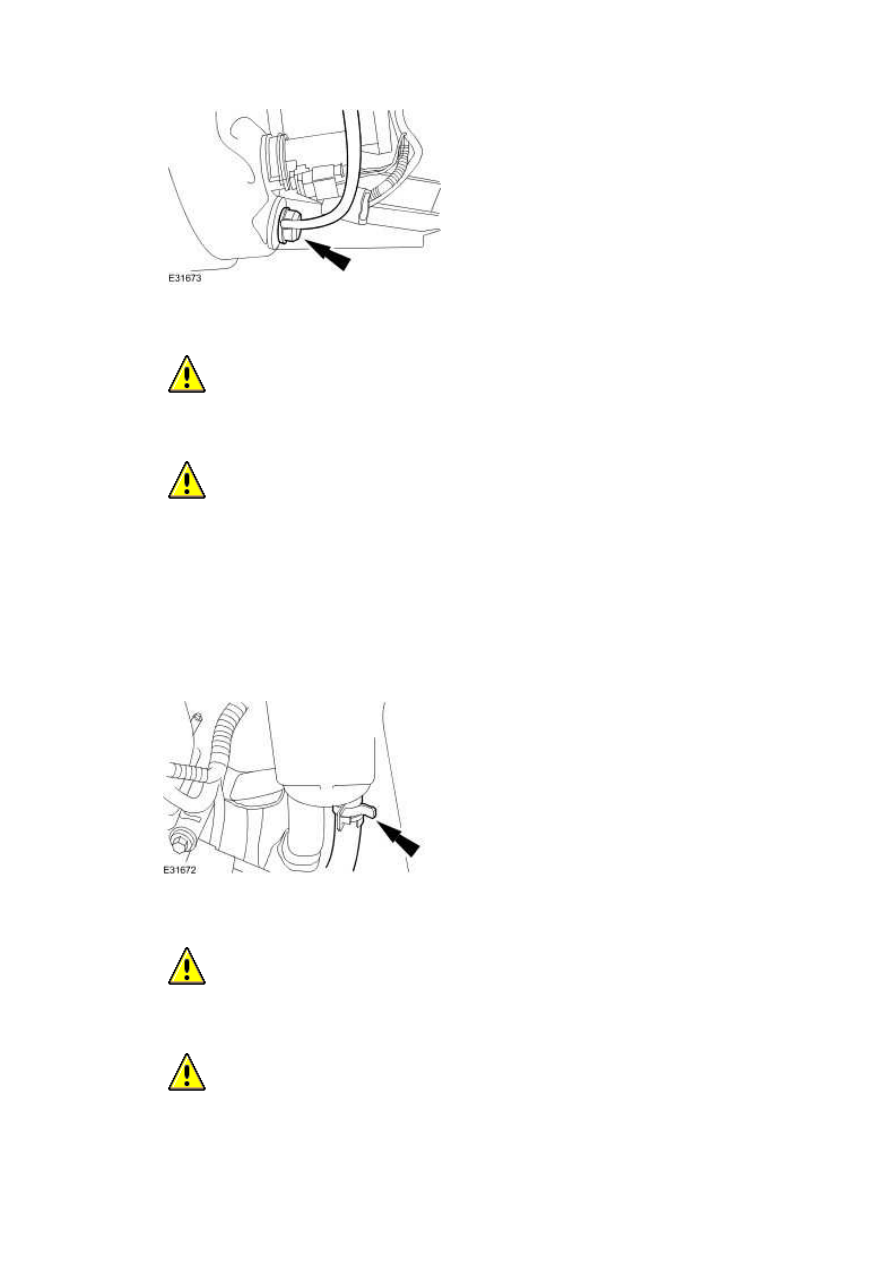

  CAUTION: Cap the power steering line to prevent loses of fluid and dirt ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Drain the fluid into a suitable container.



Disconnect the power steering reservoir to power steering pump supply line.







21

.



  CAUTION: Cap the power steering lines to prevent loses of fluid and dirt ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Drain the fluid into a suitable container.

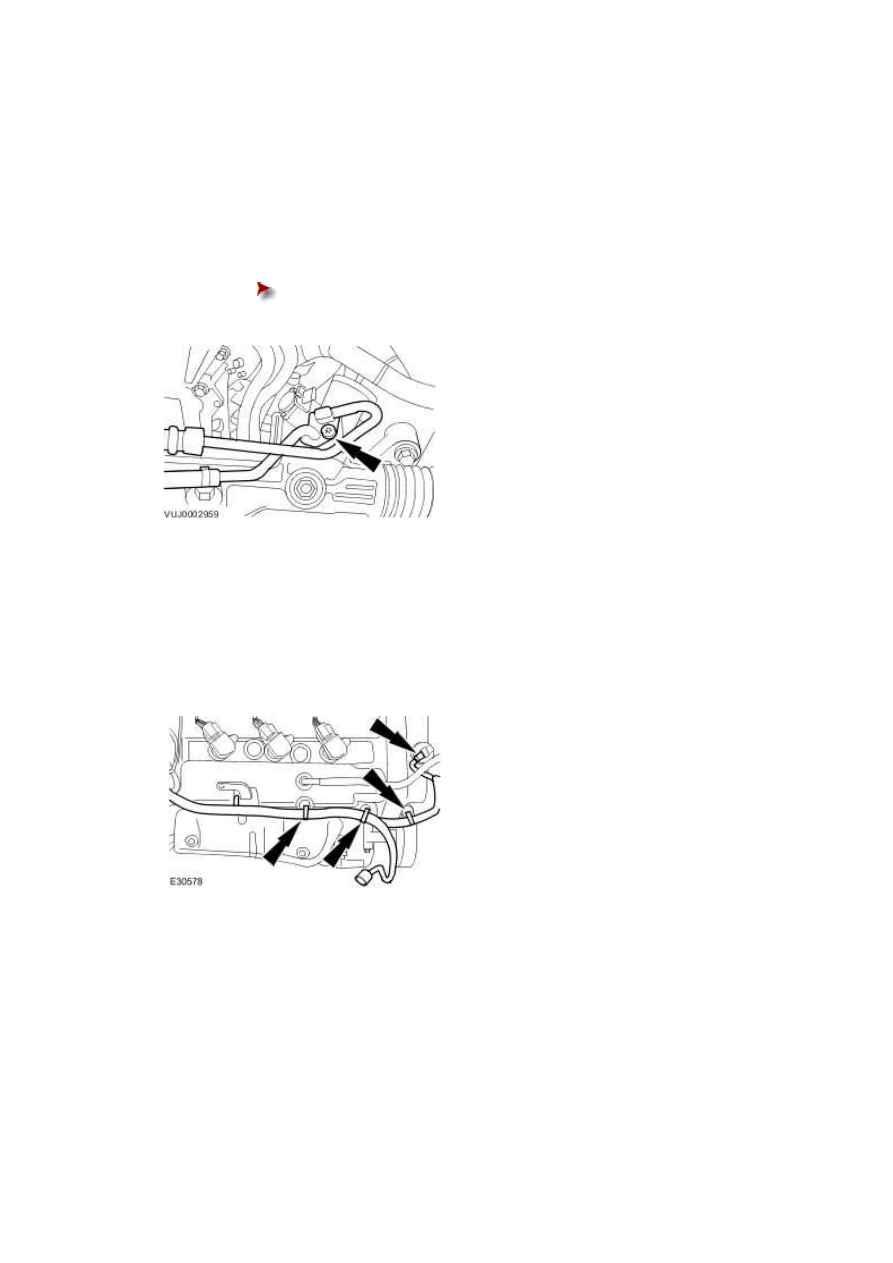

Disconnect the power steering pump to steering gear supply line.





Remove and discard the O-ring seal.











22 . NOTE:





Inlet manifold shown removed for clarity.



Detach the right-hand valve cover wiring harness.

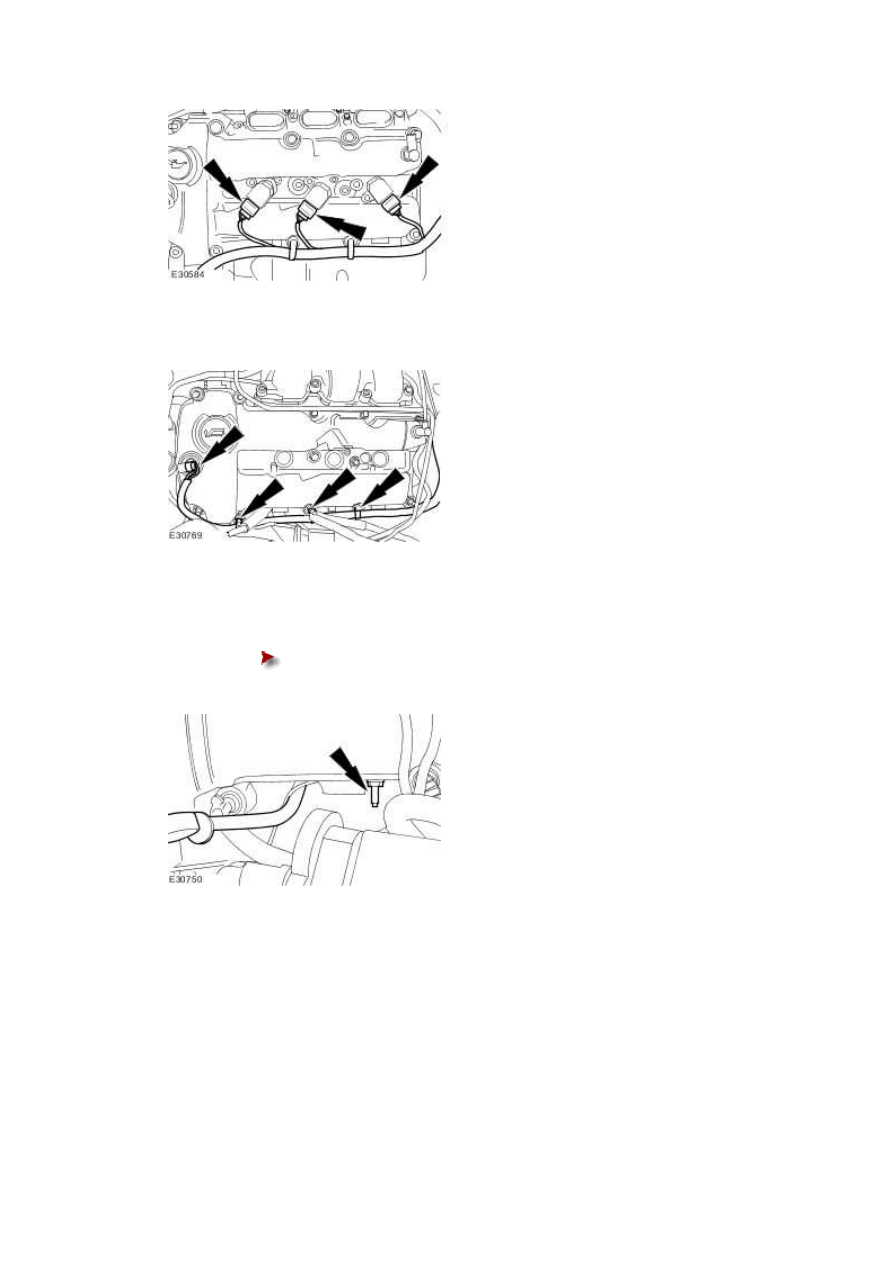

23 . Disconnect the left-hand ignition coils electrical connectors.

www.







24 . Detach the left-hand valve cover wiring harness.







25 . Remove the dipstick tube retaining bolt.





Reposition the dipstick tube.

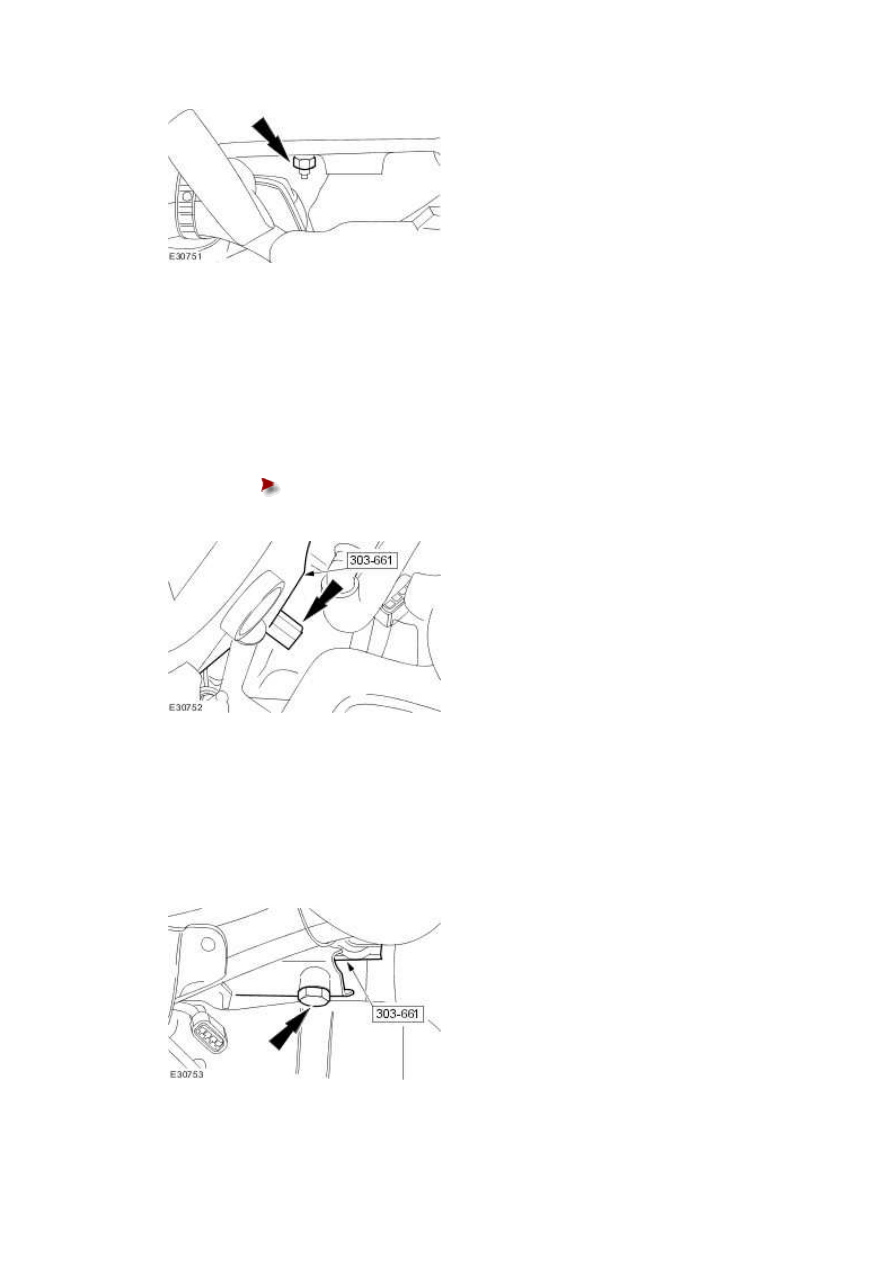

26 . NOTE:





Left-hand shown, right-hand similar.



Loosen the exhaust manifold retaining nut.







27 . NOTE:





Left-hand shown, right-hand similar.



Install the special tool to the exhaust manifold.





Install the retaining bolt.











28 . NOTE:





Left-hand shown, right-hand similar.



Install the retaining bolt.
