bearing's 0.07

•



Other bearing to outer
bearing's 0.05

Camshaft journal diameter standard out of round (mm)  0.005

Maximum permitted cylinder head warp (mm)

0.125



Lubrication system - Vehicles with 3.0L engine

Capacity

Liters

Engine oil with filter  6.5



Lubrication system - Vehicles with 3.5L engine

Capacity

Liters

Engine oil with filter  6.8



Lubrication system - Vehicles with 4.2L engine without supercharger

Capacity

Liters

Engine oil with filter  6.8



Lubrication system - Vehicles with 4.2L engine with supercharger

Capacity

Liters

Engine oil with filter  7.6







General procedures





Bearing Inspection

1.  Inspect bearings for the following defects.
   1.  Cratering - fatigue failure

   2.  Spot polishing - incorrect seating.

   3.  Imbedded dirt engine oil.

   4.  Scratching - dirty engine oil.

   5.  Base exposed - poor lubrication.

   6.  Both edges worn - journal damaged.

   7.  One edge worn - journal tapered or bearing not seated.







www.

Camshaft Bearing Journal Clearance

1.  NOTE:



Make sure that the following stages are followed exactly. The tappets or followers must
be removed to carry out this measurement.


NOTE:


Make sure that the camshaft is to specification.


NOTE:


The bearing caps and journals should be free from engine oil and dirt.

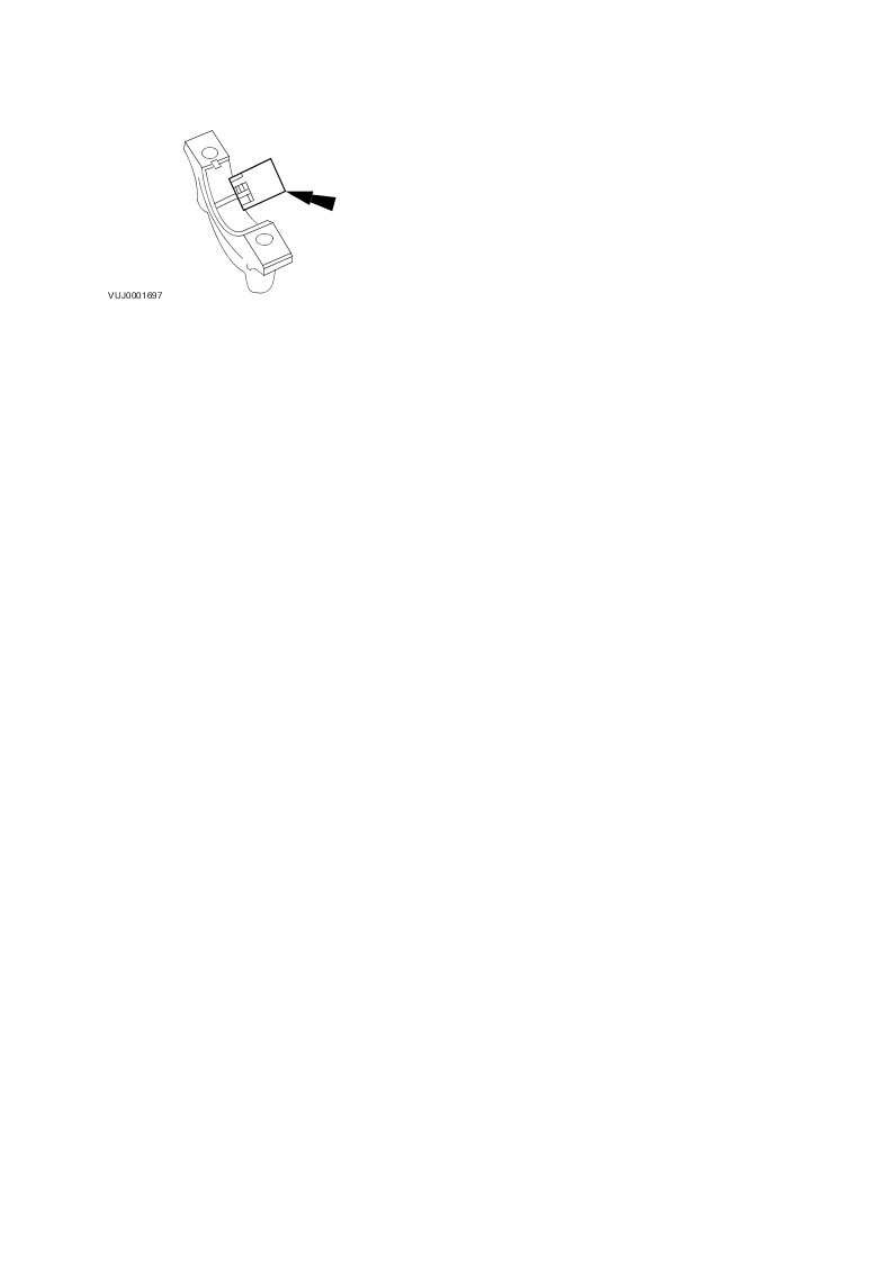

Position on a length of plastigage on the bearing cap.



•

  Insert the camshaft, without lubrication, into the cylinder head.



•

  Position a plastigage strip, which should be equal to the width of the bearing cap, on the

bearing journal.






2.  Install the camshaft bearing caps.



•

  Follow the relevant tightening sequence.



3.  NOTE:


Do not strike the bearing caps.


Remove the camshaft bearing caps.



•

  Follow the relevant loosening sequence.

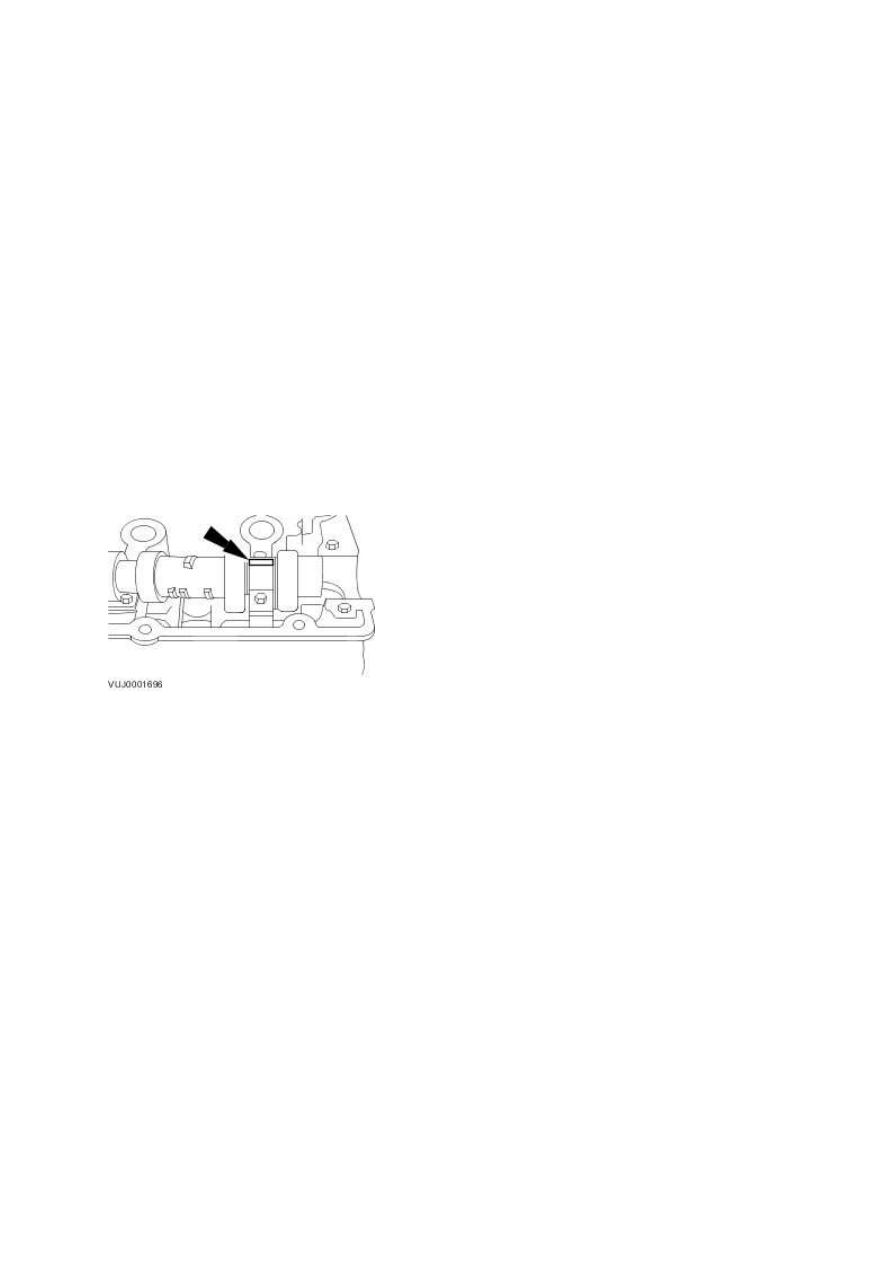

4.  Using the special tool, read off the measurement.



•

  Compare the width of plastigage with the plastigage scale.



•

  The value that is read off is the bearing clearance.



•

  If the values are not to specification install a new camshaft.
