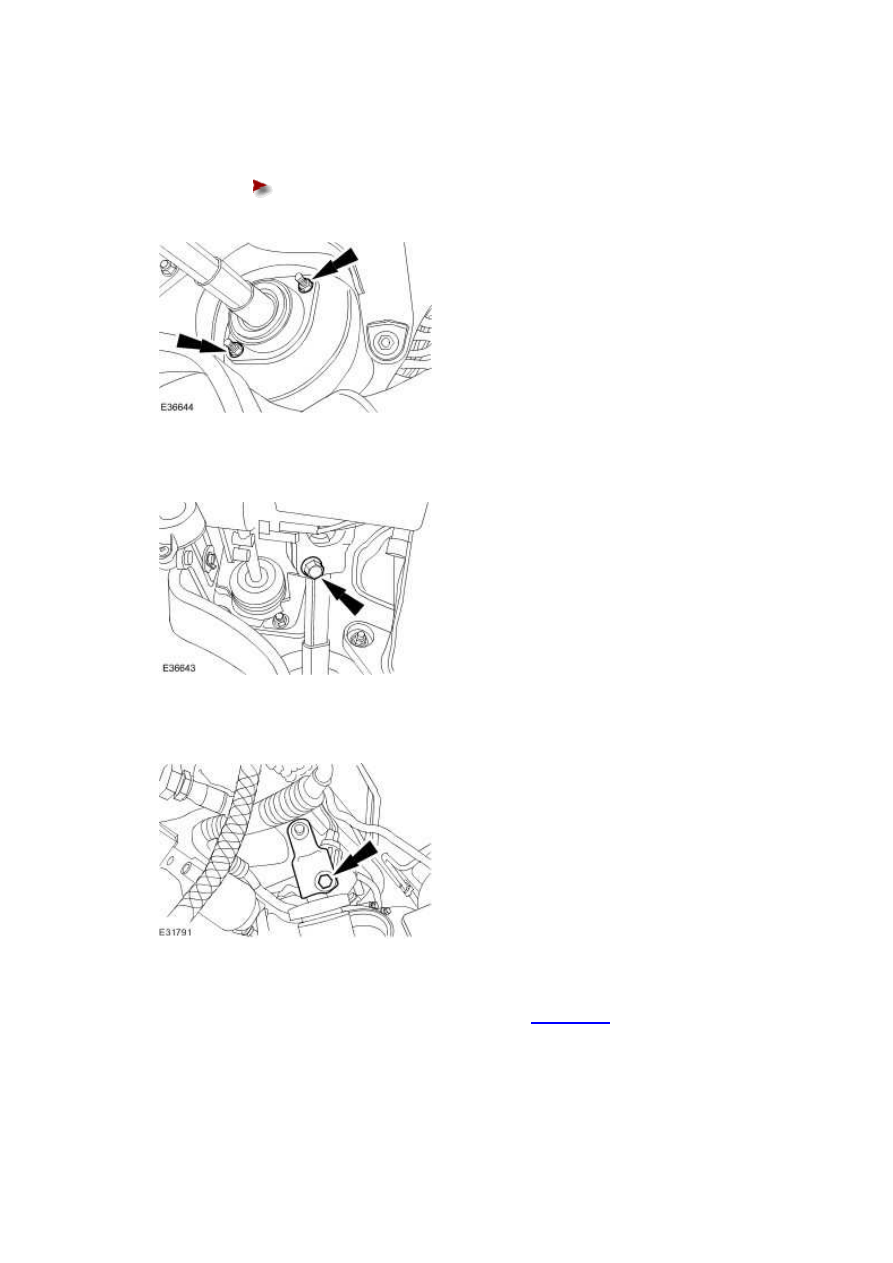

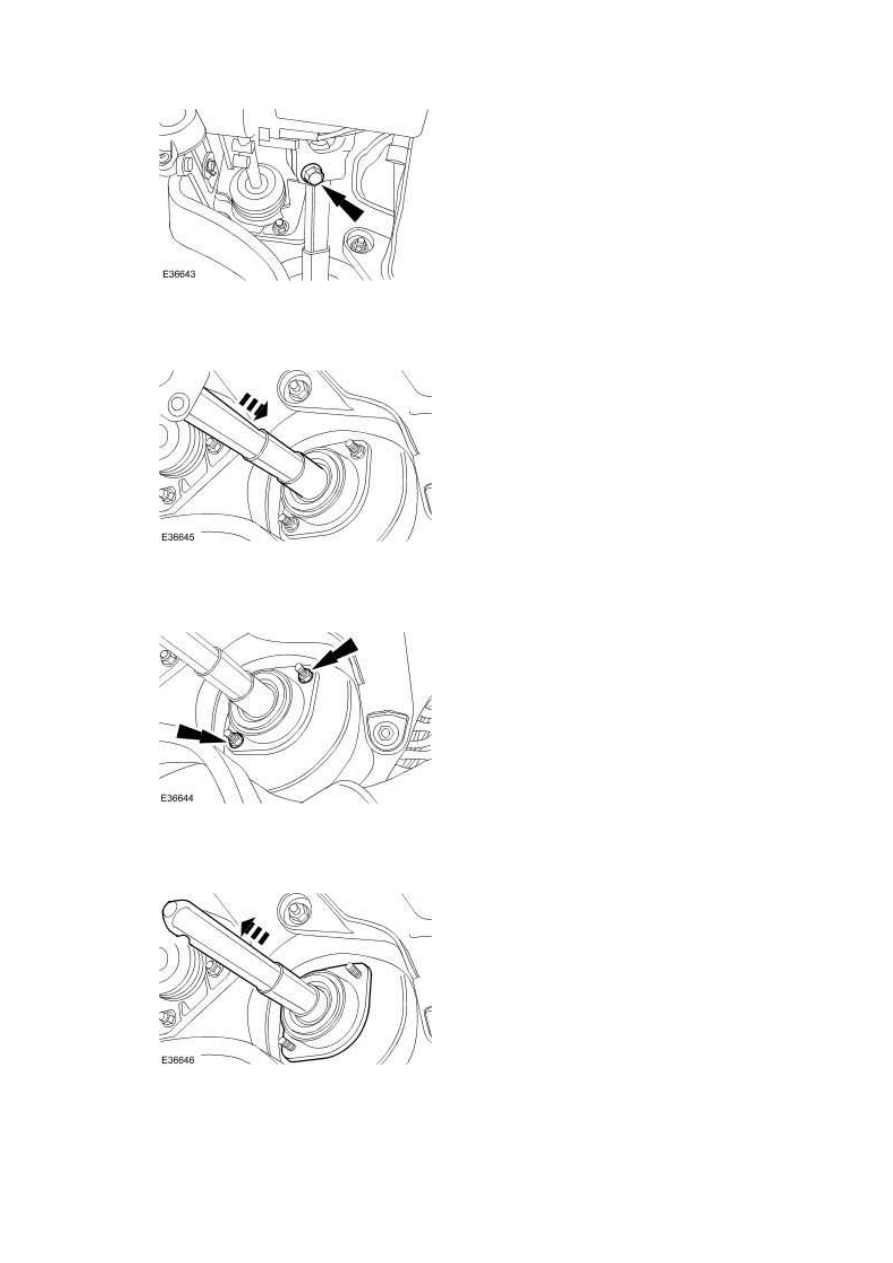

5 . Detach the lower steering column shaft from the upper steering column.







6 . Remove the lower steering column support bearing retaining nuts.







7 . Remove the lower steering column.







Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.











2 . Tighten to 35 Nm.







3 . Tighten to 35 Nm.







4 . Carry out the lower steering column setting procedure.

<<211-00>>









www.

Steering Wheel (57.60.01)

Special Service Tools





Locking Tool

211-326

Removal



1 . Remove the driver air bag module.

For additional information, refer to

Driver Air Bag Module (76.73.39)







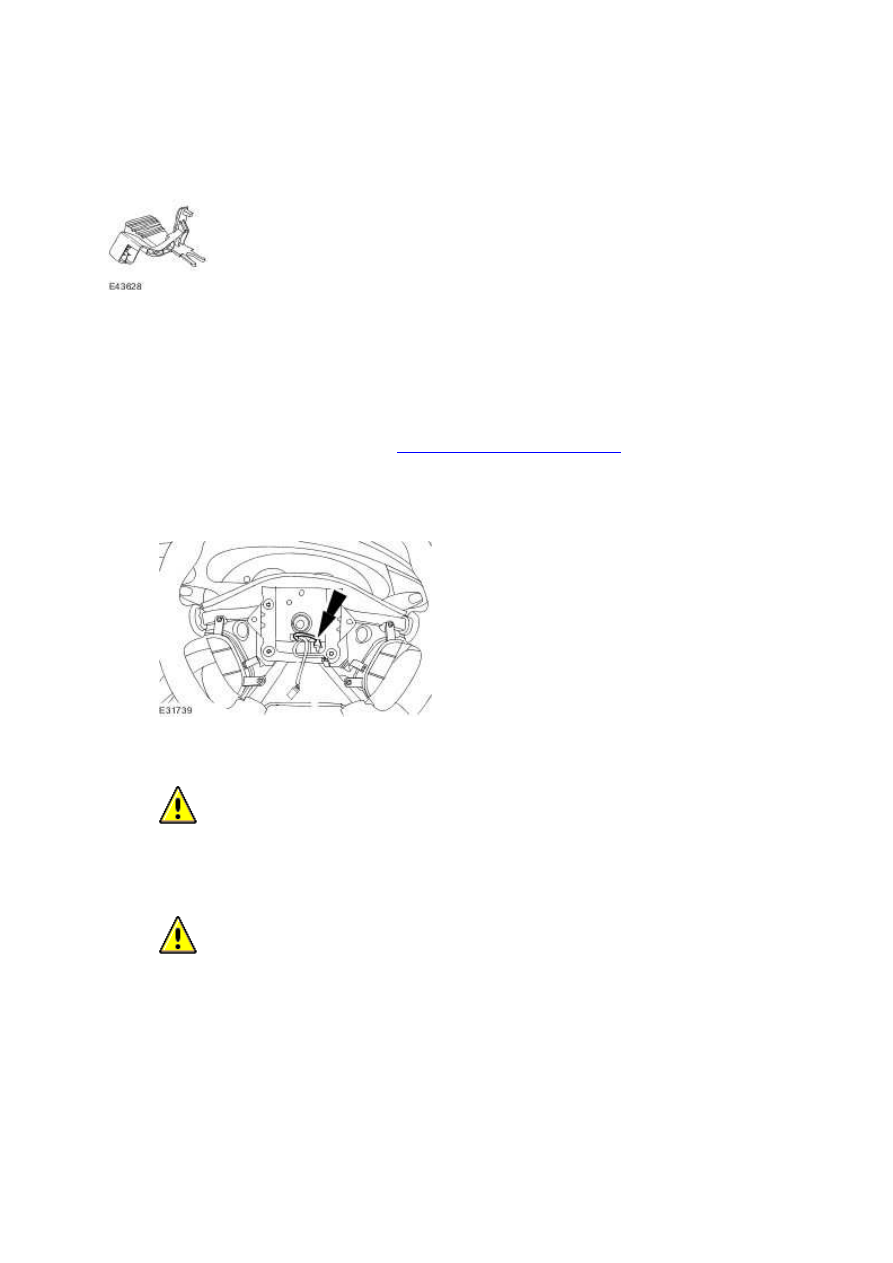

2 . Disconnect the electrical connector.







3

.



  CAUTION: Position the front wheels in a straight ahead position and centralize

steering wheel. Failure to follow this instruction may result in damage to the clockspring.





  CAUTION: Make sure no damage is occured to the electrical connectors. Failure to

follow this instruction may result in damage to the vehicle.





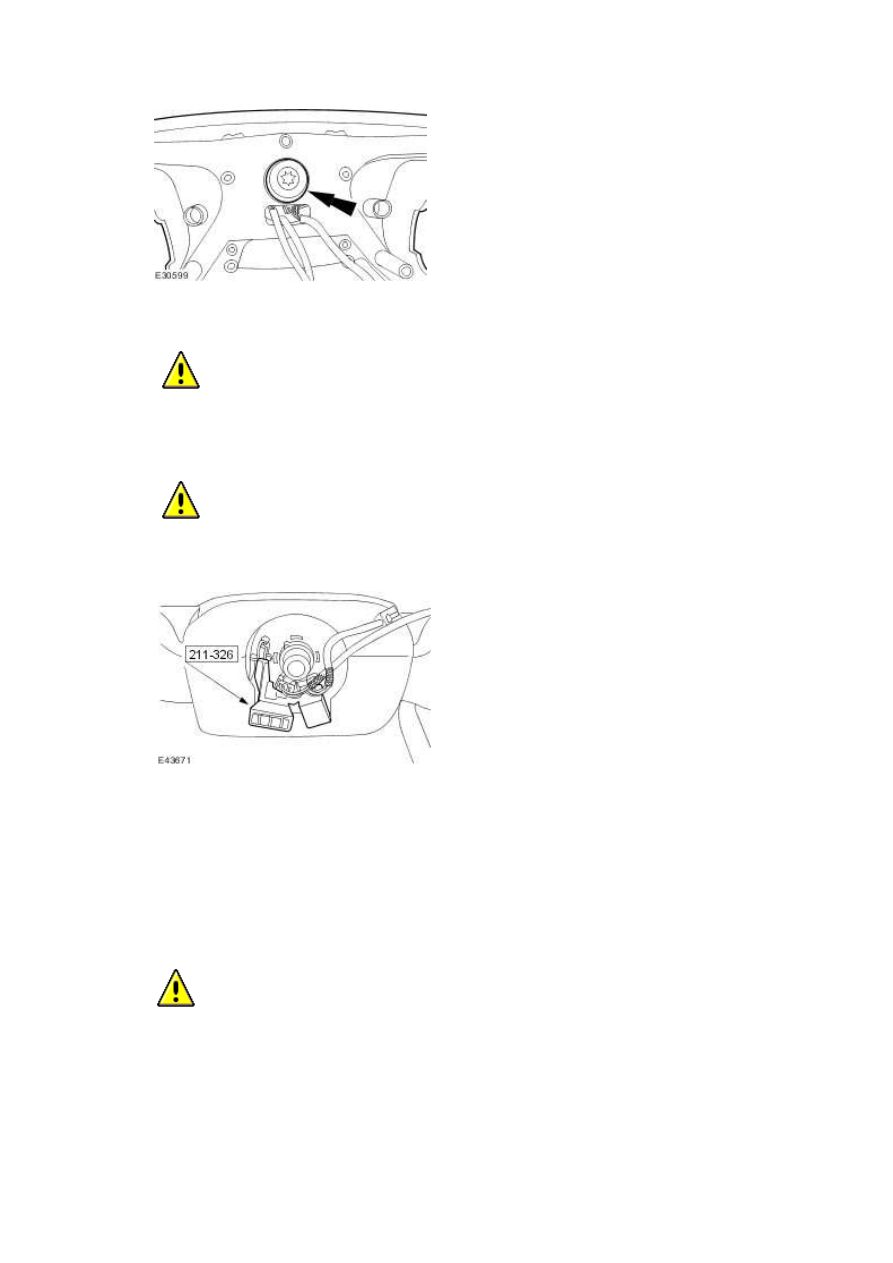

Remove the steering wheel.







4

.



  CAUTION: Failing to install the special tool to the clockspring may result in damage

to the vehicle.





  CAUTION: Do not allow the clockspring to unwind.





Install the special tool to the clockspring.







Installation



1 . To install, reverse the removal procedure.





2

.



  CAUTION: Make sure that the arrow on the cassette is centered and pointing

vertically prior to the steering wheel installation. On removal of the special tool, keep the

clockspring cables taught to prevent the cassette moving from the set position. Do not

allow the clockspring to unwind. Failure to follow this instruction may result in damage to

the component.
