Jaguar XJ (X350). Manual - part 281



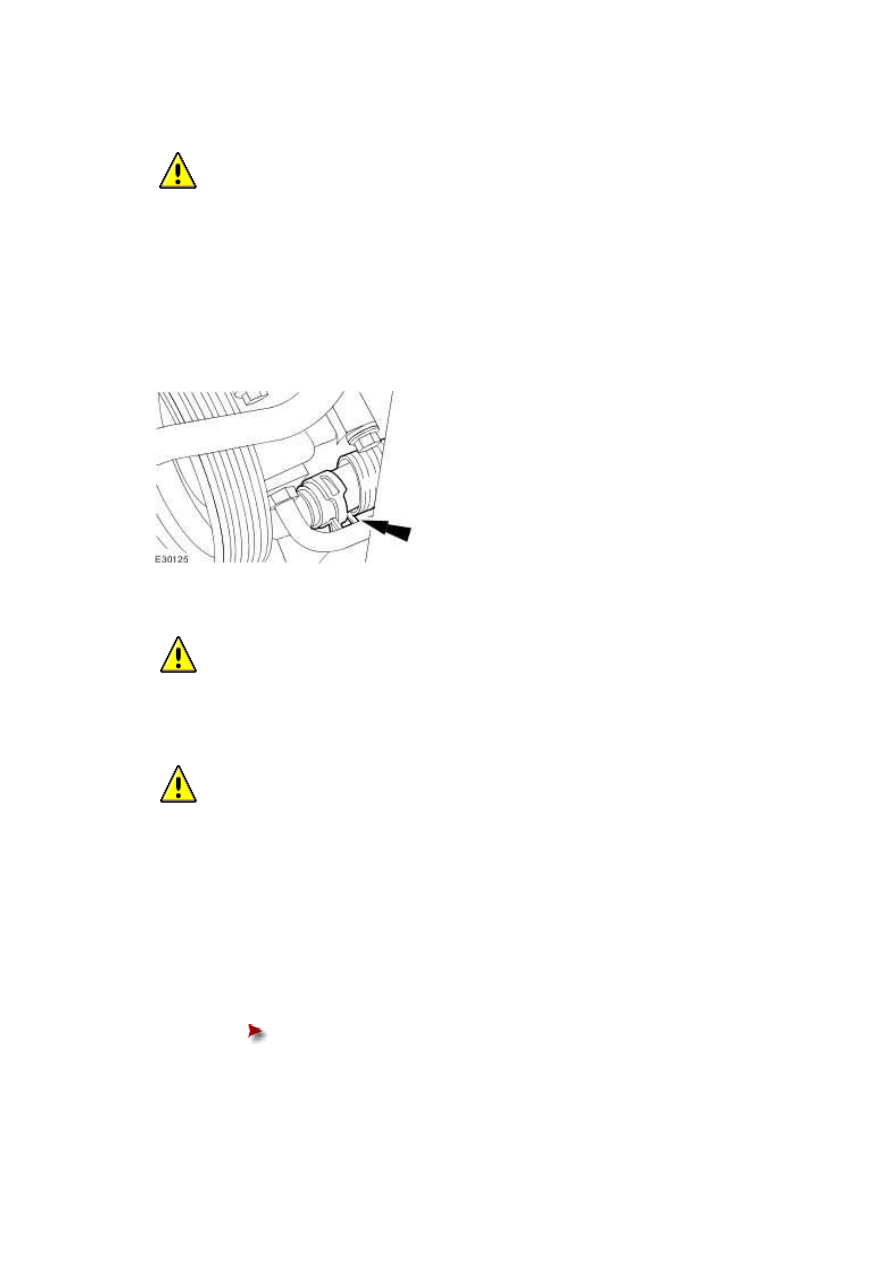

  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Drain the fluid into a suitable container.

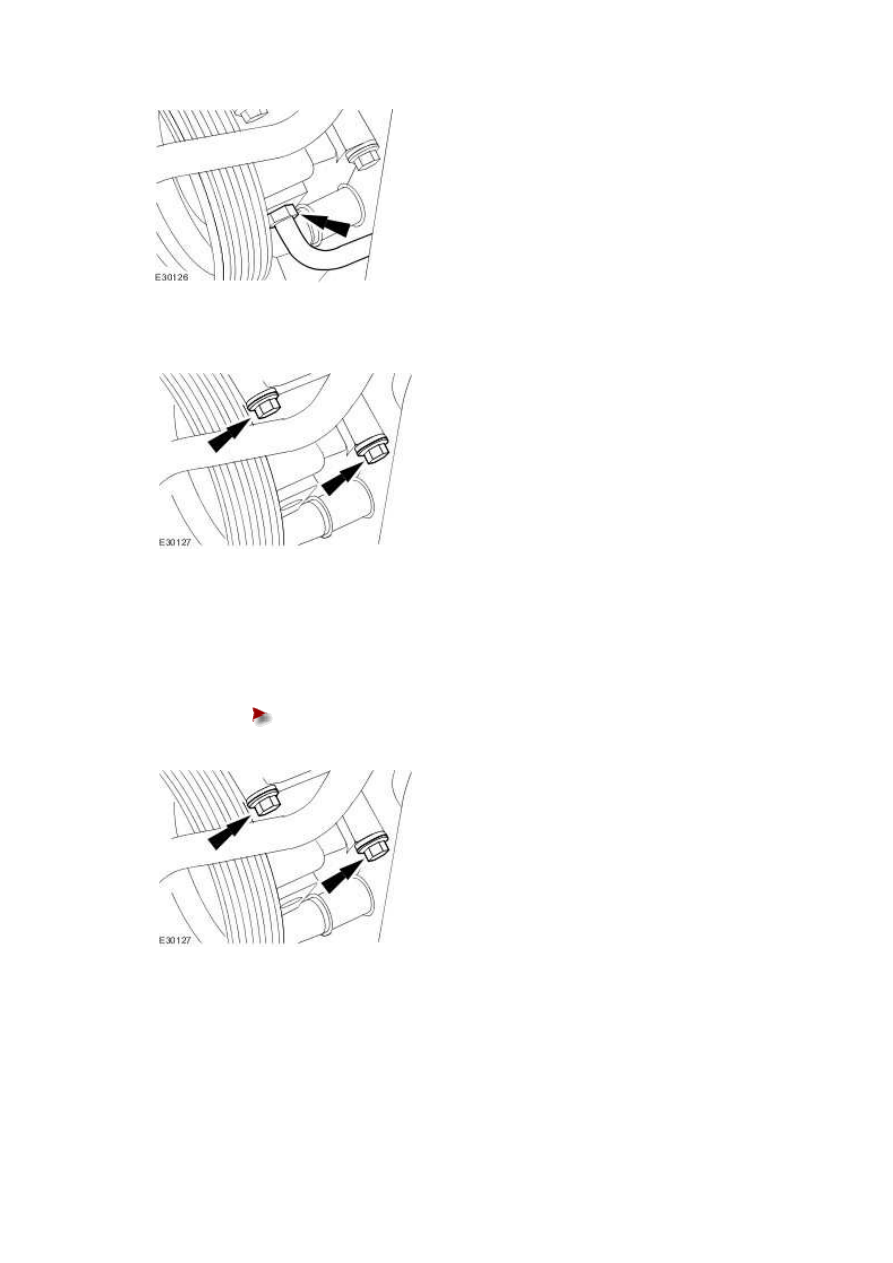

Disconnect the power steering reservoir to power steering pump supply line.







8

.



  CAUTION: Cap the power steering lines to prevent loses of fluid and prevent dirt

ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Drain the fluid into a suitable container.

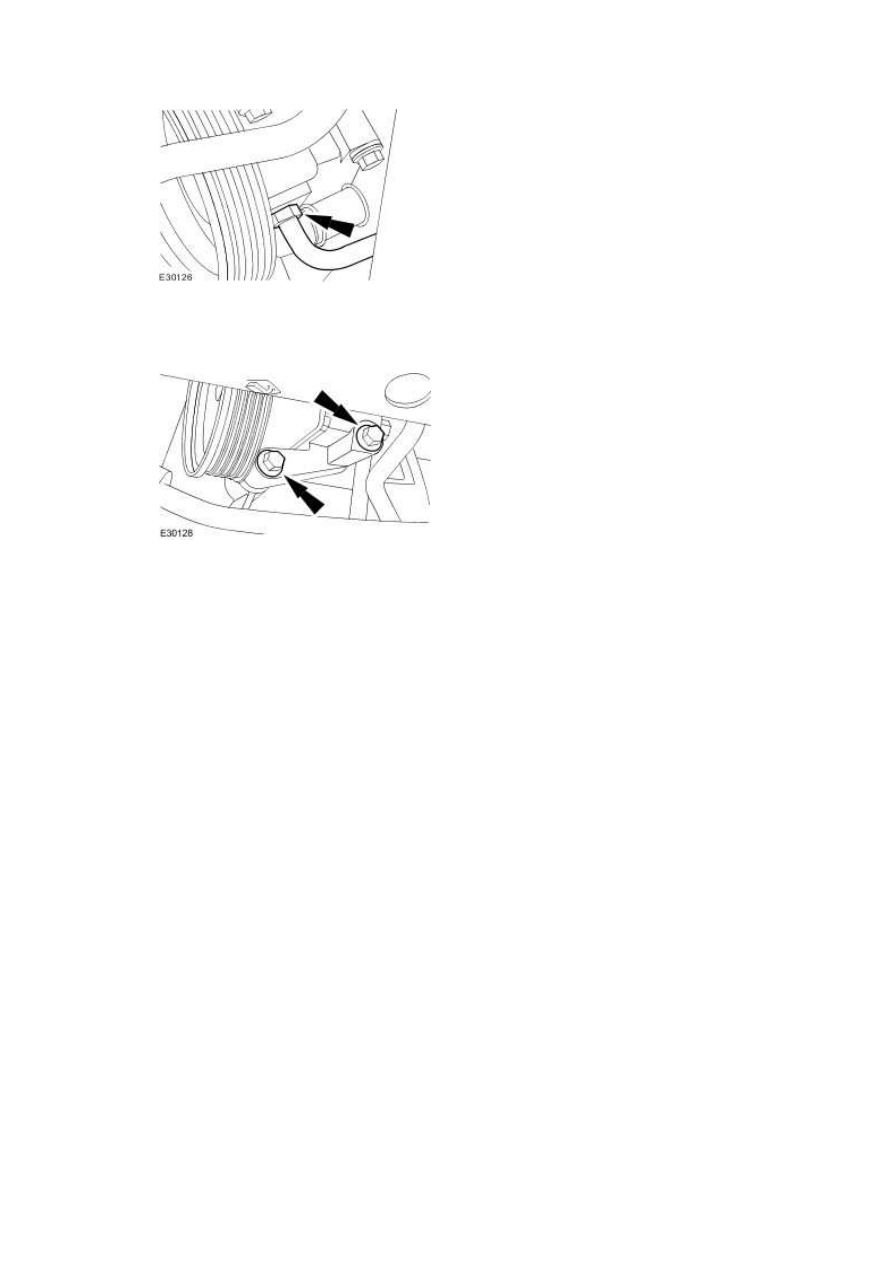

Disconnect the power steering pump to steering gear supply line.





Remove and discard the O-ring seal.











9 . Remove the power steering pump.







Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.











2 . NOTE:





Install a new O-ring seal.



Tighten to 15 Nm.

www.







3 . Tighten to 25 Nm.







4

.



NOTE:





If the pump is being replaced for leakage or noise related issues and there is no evidence

of fluid contamination, there is no need to replace the reservoir.





In some cases where the fluid clearly contains particulate matter, and the system continues to

function, flush the system with fresh fluid and replace the reservoir, as there is the possibility

that the reservoir internal filter may be damaged or faulty.












Power Steering Pump - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L NA V8 - AJV8
(57.20.14)

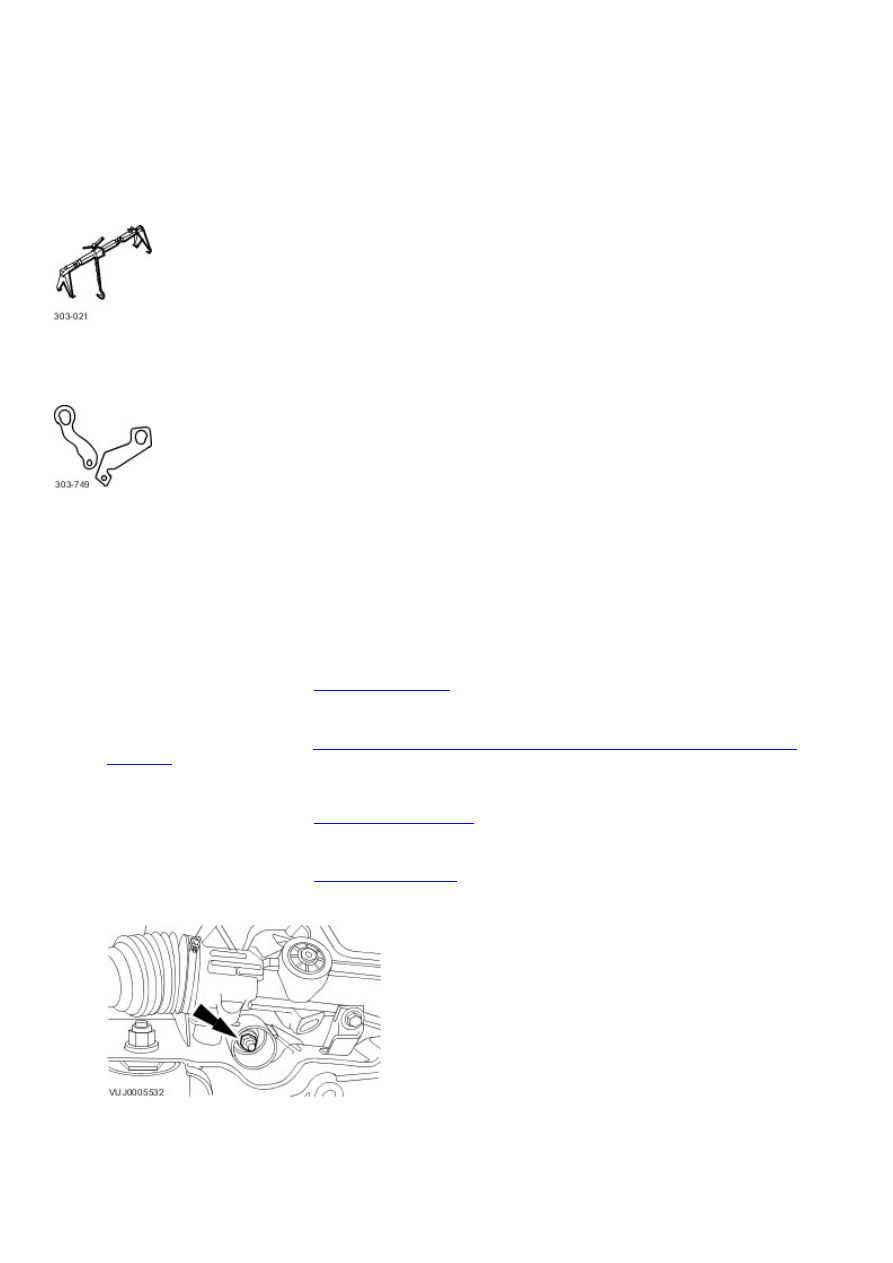

Special Service Tools




Engine support beam.
303-021





Engine lifting brackets
303-749

Removal

All vehicles



1 . Remove the air cleaner assembly.

For additional information, refer to

Air Cleaner (19.10.05)





2
.

Detach the accessory drive belt.
For additional information, refer to

Accessory Drive Belt - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L NA V8 - AJV8

(12.10.40)







3 . Remove the left-hand front wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)





4 . Remove the air deflector.

For additional information, refer to

Air Deflector (76.11.41)





5 . Remove the left-hand engine mount nut.






Published: Feb 19, 2008
