Power Steering System Bleeding (57.15.02 )

1.  NOTE:



When filling the reservoir, make sure that the fluid is clean and not agitated prior to use.
The fluid should be poured slowly into the reservoir to minimize the possibility of
aeration.


Fill the reservoir to the MAX mark.





2.  NOTE:


Do not start the engine.


Turn the steering from lock to lock.


3.  Check the fluid level. Fill the reservoir to the MAX mark if necessary.


4.  Start the engine and turn the steering from lock to lock.


5.  Switch the engine off.


6.  Check the fluid level. Fill the reservoir to the MAX mark if necessary.


7.  Start the engine, turn the steering wheel from lock to lock. If excessive noise is apparent or
shudder is evident through the steering wheel, repeat the bleed procedure.






Steering Column Lower Shaft Setting

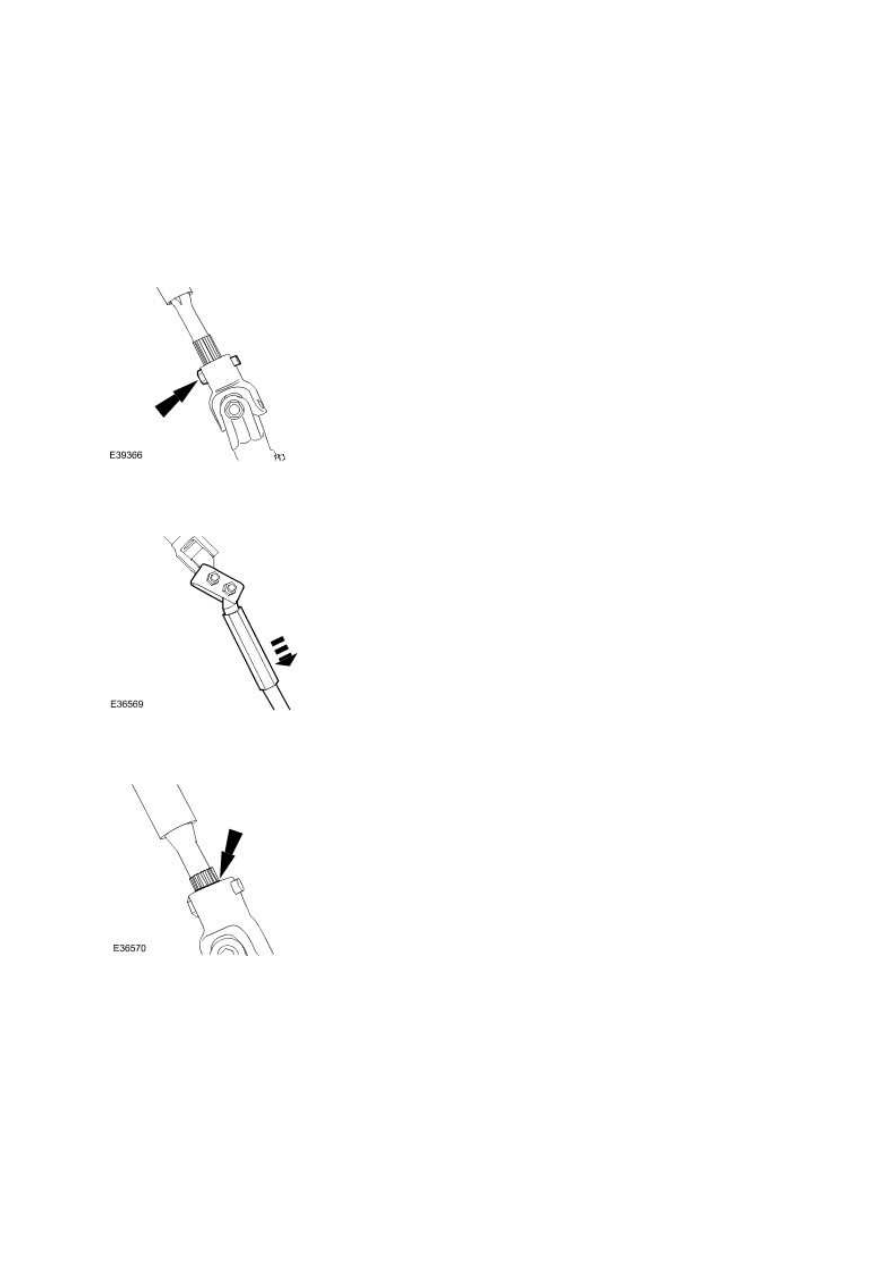

1.  Centralize the steering wheel.


2.  Loosen the steering column lower shaft pinch bolt.





3.  Fully extend the steering column lower shaft swinging link.





4.  Mark the position of the steering column lower shaft relative to the universal joint.





5.  Fully retract the steering column lower shaft swinging link.


www.




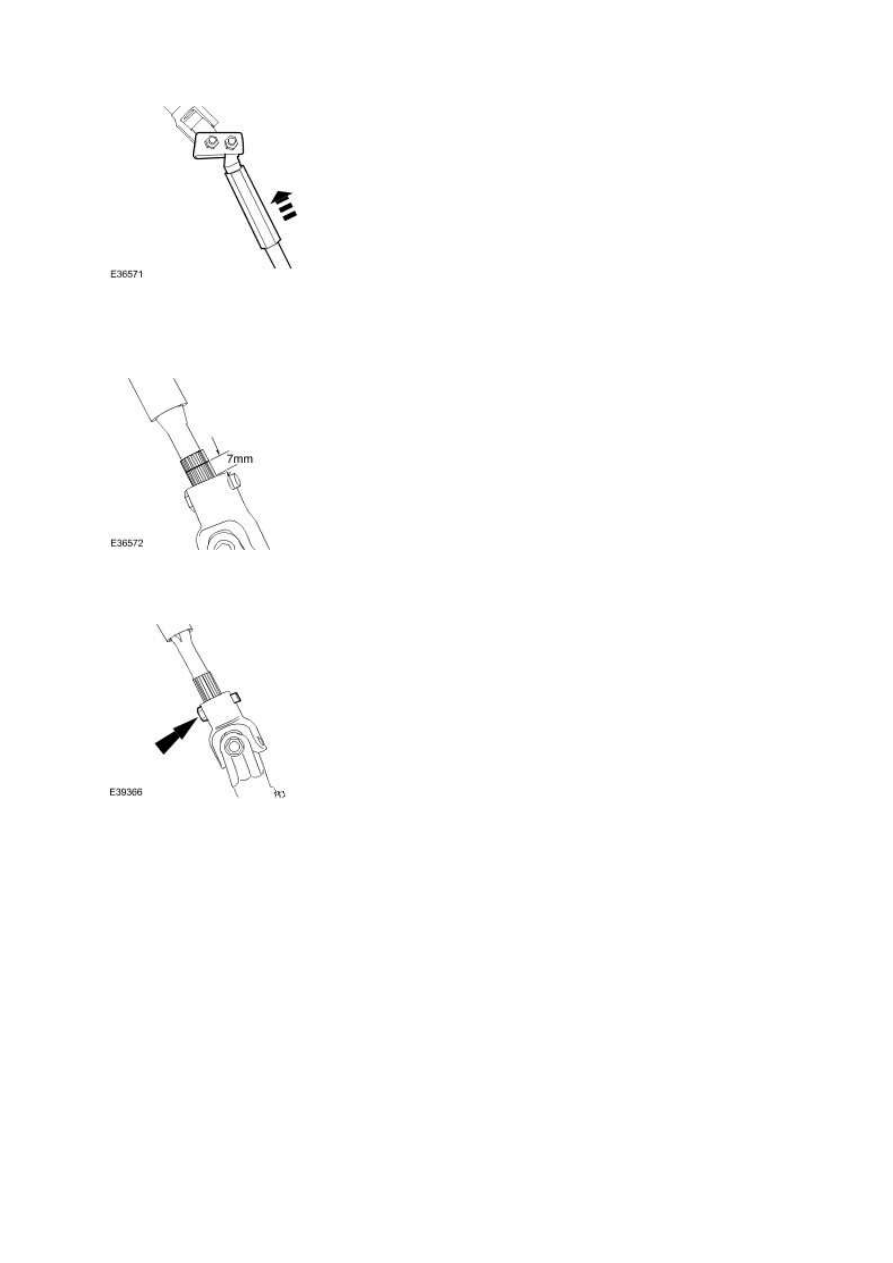

6.  Move the steering column lower shaft until the measurment between the mark on the
steering column lower shaft and the top of the universal joint is 7mm.





7.  Tighten to 35 Nm.








Power Steering System Flushing (57.15.08)

NOTE:



If heavy steering or contamination within the power steering system is found, it is
necessary to carry out the system flush procedure as detailed below. If any components
have been replaced in the power steering system the procedure below must be carried out
in full.


NOTE:



Some variation in the illustrations may occur, but the essential information is always
correct.


1.  Remove the power steering fluid reservoir cap.


2.  Using a suitable syringe, remove the power steering fluid from the power steering fluid
reservoir.


3.

  CAUTION: Be prepared to collect escaping fluids.


NOTE:


Note the orientation of the clip.


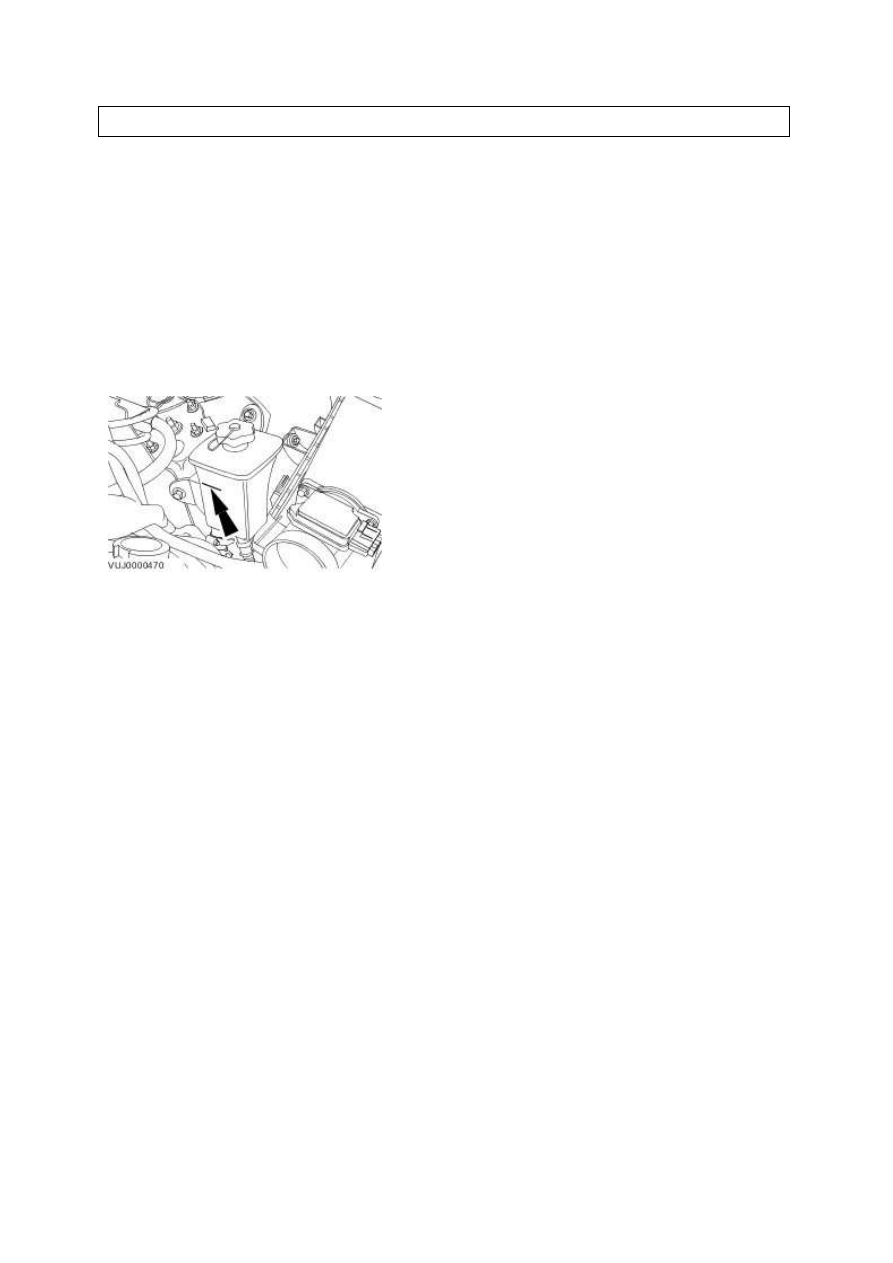

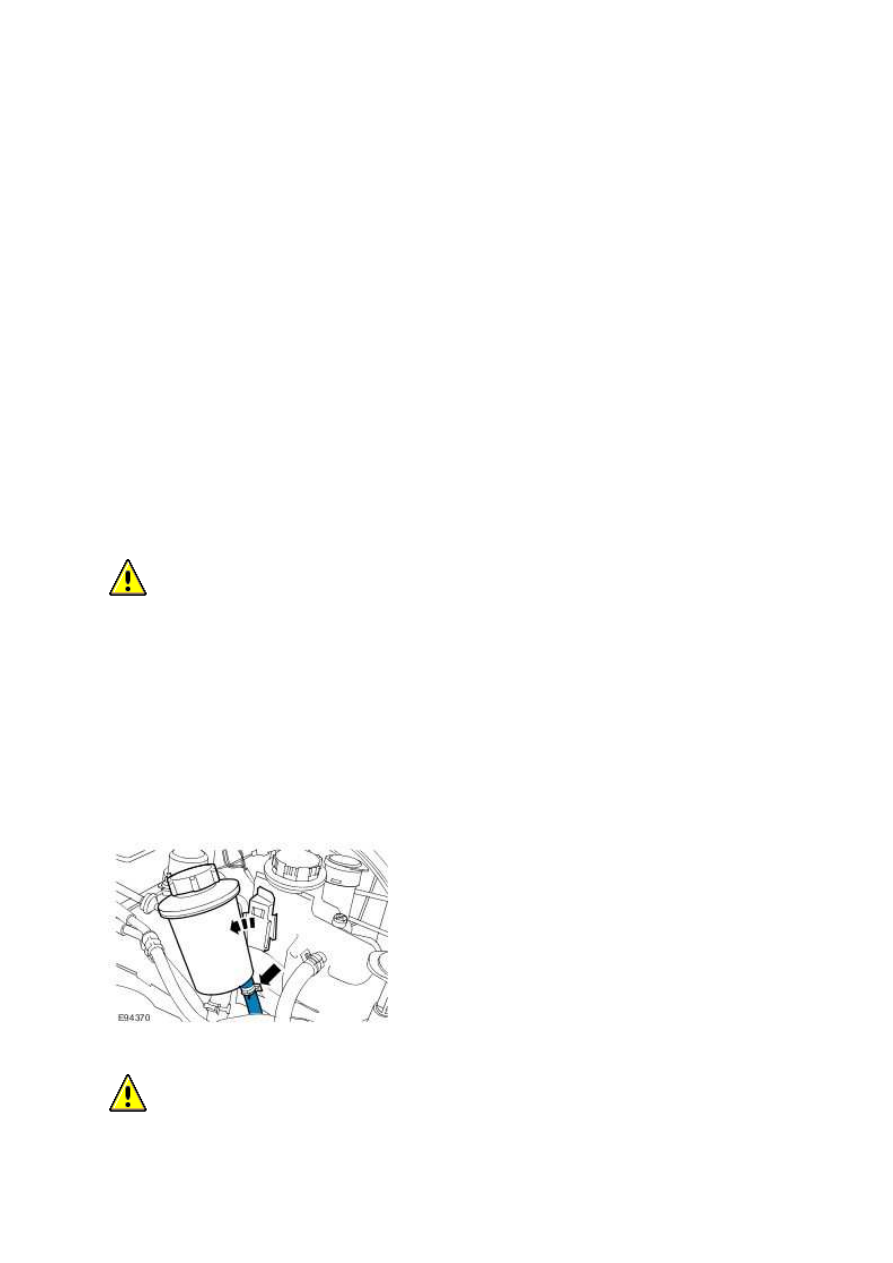

Detach the power steering fluid reservoir.



•

  Detach but do not remove the power steering fluid reservoir.



•

  Release the power steering fluid return hose from the power steering fluid reservoir.



•

  If a quick release coupling is fitted to the power steering return hose, release the power

steering fluid return hose from the coupling by removing the clip.






4.

  CAUTION: Be prepared to collect escaping fluids.
