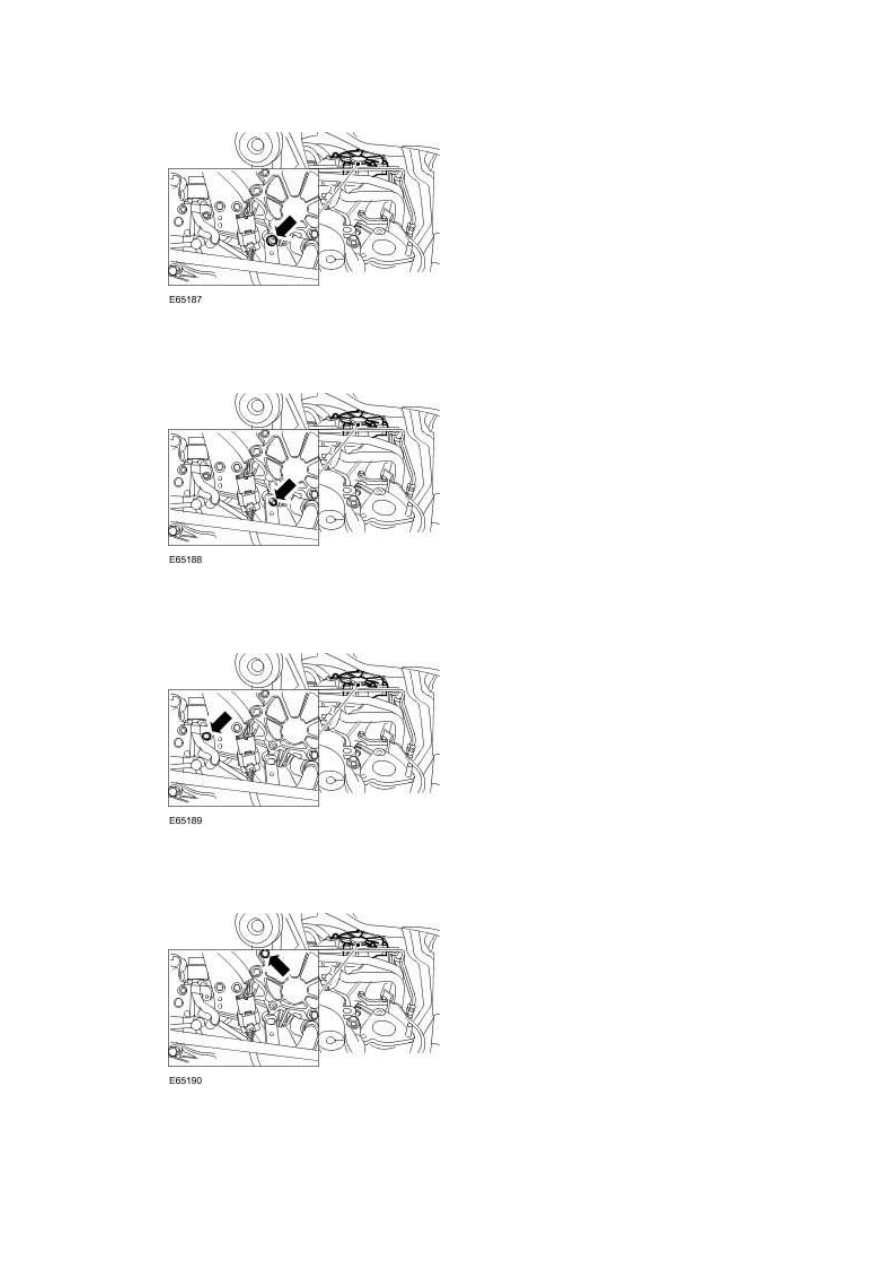

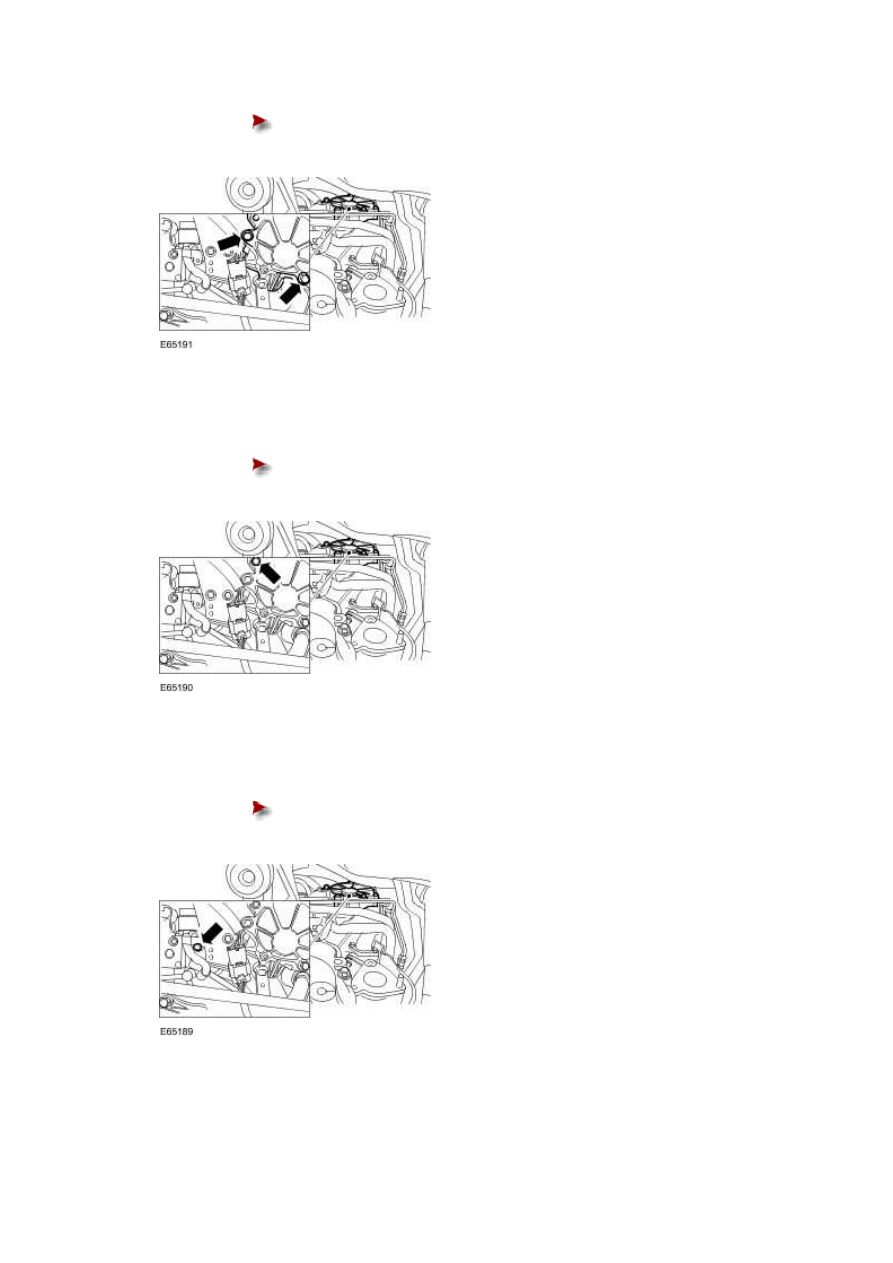

12 . Remove the crankcase vent oil seperator pipe retaining nut.







13 . Remove the brake vacuum pump retaining stud.







14 . Remove the crankcase vent oil seperator pipe retaining bolt.







15 . Remove the right-hand high pressure fuel pipe bracket retaining bolt.







16 . Remove the brake vacuum pump.





Remove the retaining bolts.











Installation



1

.

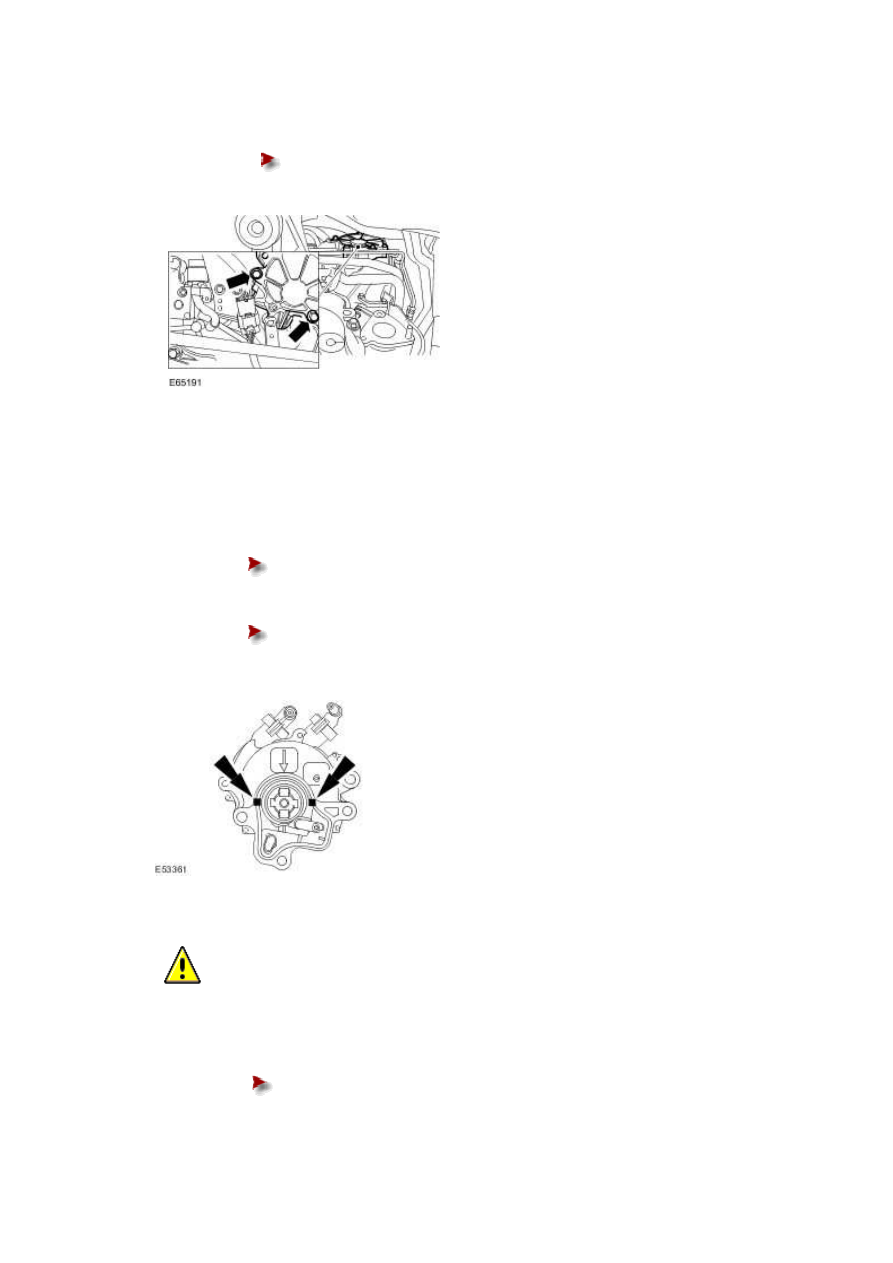

Apply silicone gasket sealant or equivalent meeting Jaguar specification.





The application of sealant must be 10mm square in the two places shown.

Install the brake vacuum pump immediately after applying the sealant.







The brake vacuum pump should be fitted directly to the engine without

smearing the sealant.











2 .

  CAUTION: Make sure the drive coupling is aligned with the camshaft coupling.



Install the brake vacuum pump.





Install the retaining bolts.



www.





Tighten to 23 Nm.

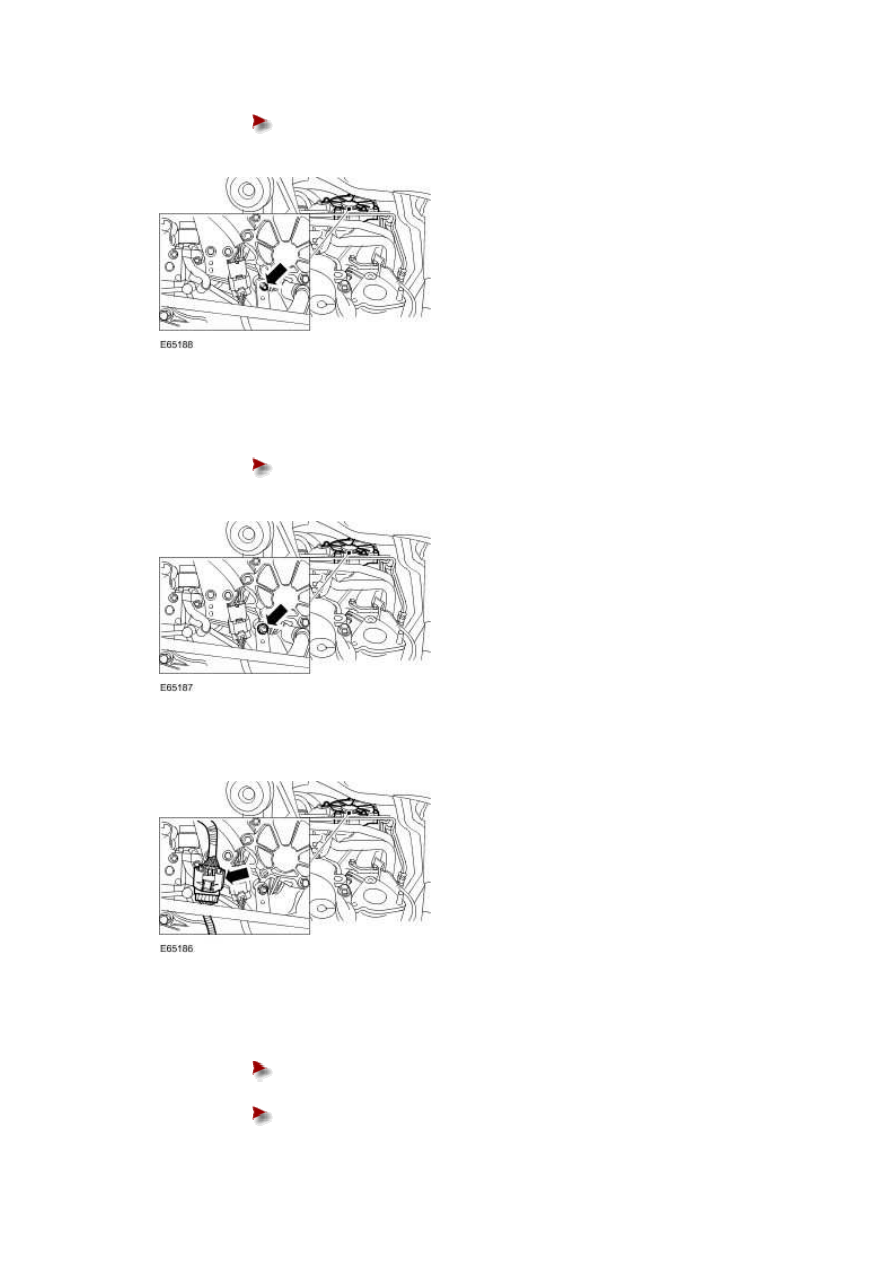

3 . Install the right-hand high pressure fuel pipe bracket retaining bolt.





Tighten to 10 Nm.











4 . Install the crankcase vent oil seperator pipe retaining bolt.





Tighten to 10 Nm.











5 . Install the brake vacuum pump retaining stud.





Tighten to 13 Nm.











6 . Install the crankcase vent oil seperator pipe retaining nut.





Tighten to 13 Nm.











7 . Attach the transmission harness connector to the mounting bracket.







8 . Attach the diesel particulate filter pressure pipes to the retaining bracket.





Install the retaining bolt.







Tighten to 10 Nm.
