Jaguar XJ (X350). Manual - part 175

Brake Disc - Vehicles With: High
Performance Brakes, VIN Range: G00442-
>G45703 (70.10.10)

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.40.02)









2 .

  CAUTION: The brake caliper must be supported at all times.





Detach the brake caliper and secure to one side.





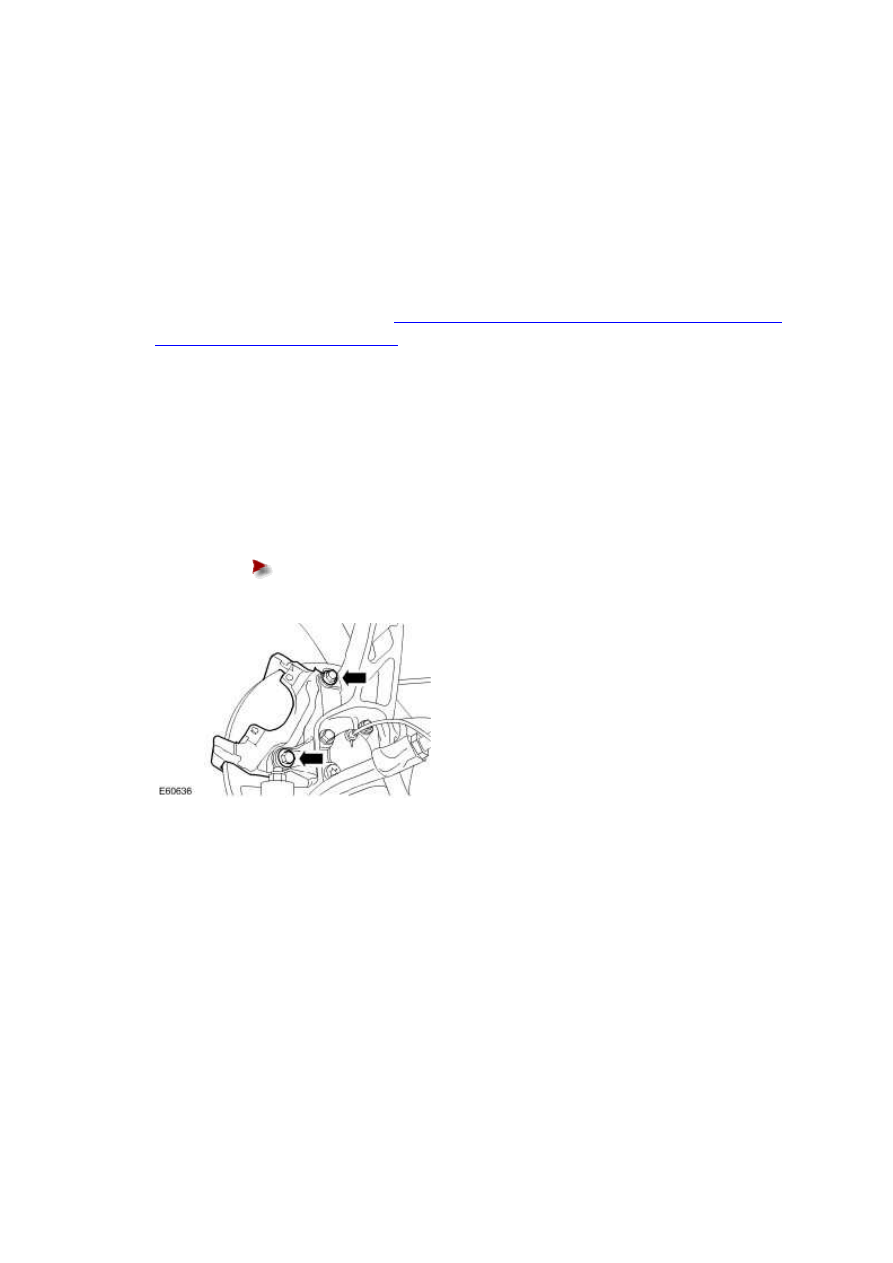

Remove and discard the brake caliper retaining bolts.











3

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





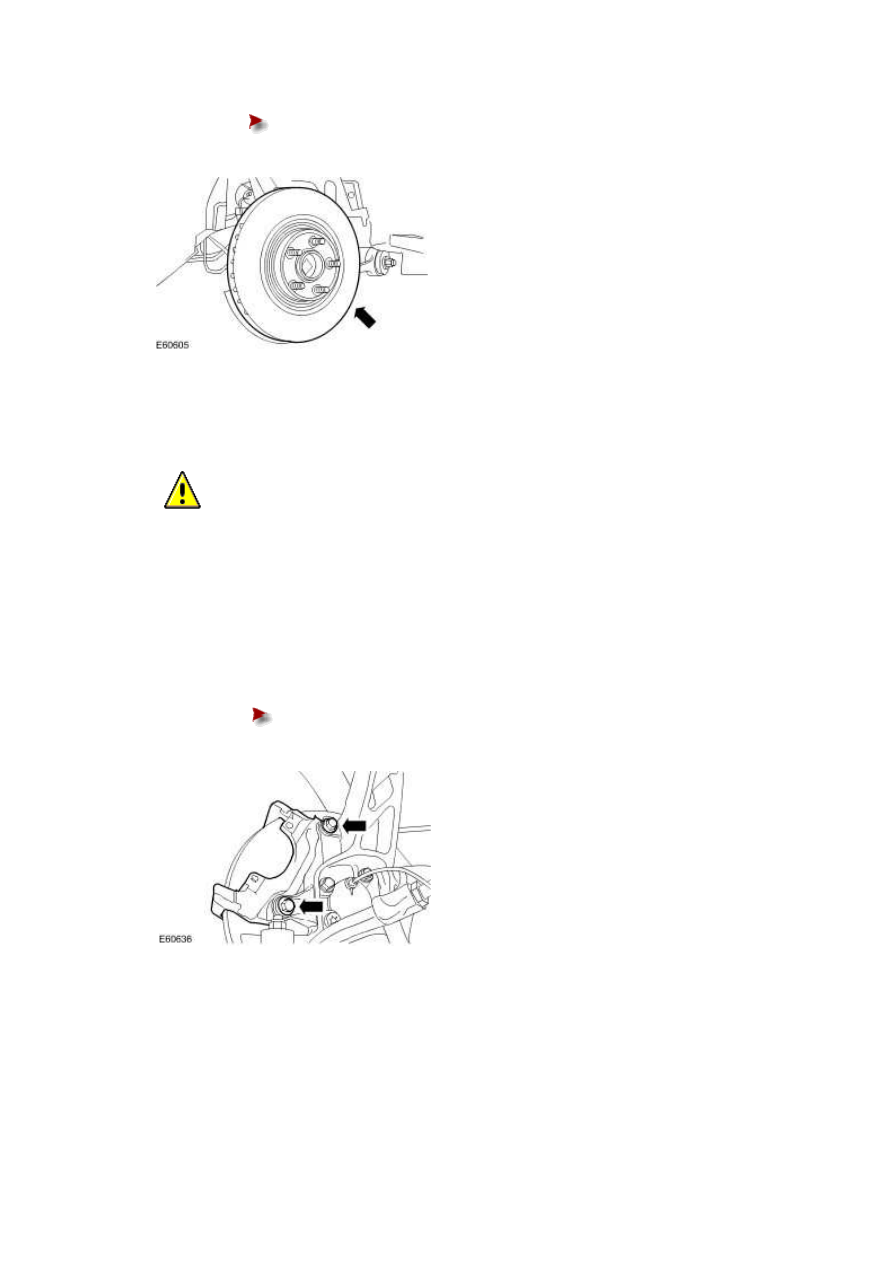

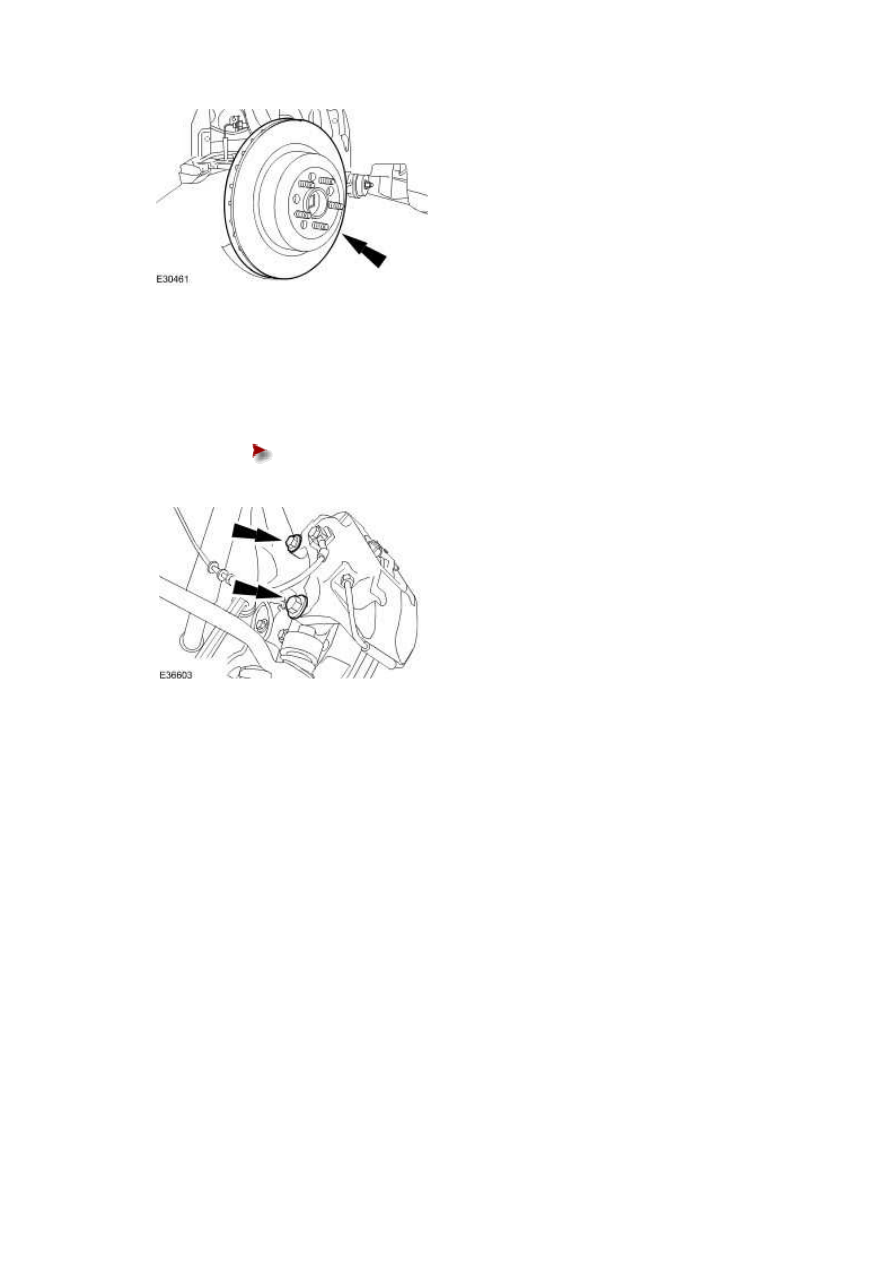

Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 . To install, reverse the removal procedure.





Tighten to 212 Nm.













www.

Brake Disc - Vehicles With: High
Performance Brakes, VIN Range: G45704-
>G99999 (70.10.10)

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G45704->G99999 (70.40.02)









2 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper anchor plate.





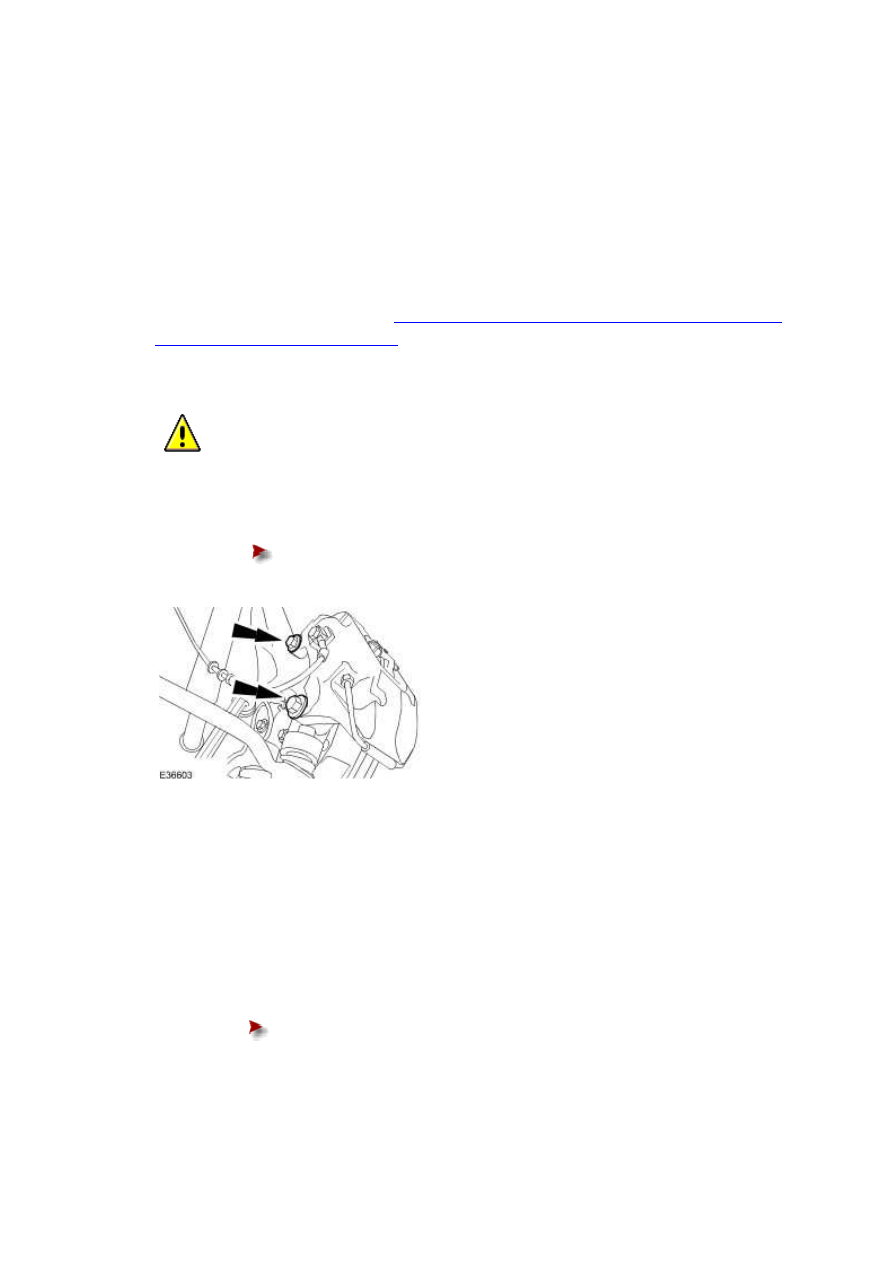

Remove and discard the brake caliper anchor plate retaining bolts.











3

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





NOTE:





Left-hand shown, right-hand similar.



Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 .

  CAUTION: Brake discs must always be replaced in axle sets.



NOTE:





Left-hand shown, right-hand similar.



To install, reverse the removal procedure.





Tighten to 115 Nm.
