Removal



1

.



Remove the front subframe. For additional information, refer to

For additional information, refer to Front Subframe - 3.0L NA V6 - AJ27 (76.10.05)  or

For additional information, refer to Front Subframe - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (76.10.05)  in this section.

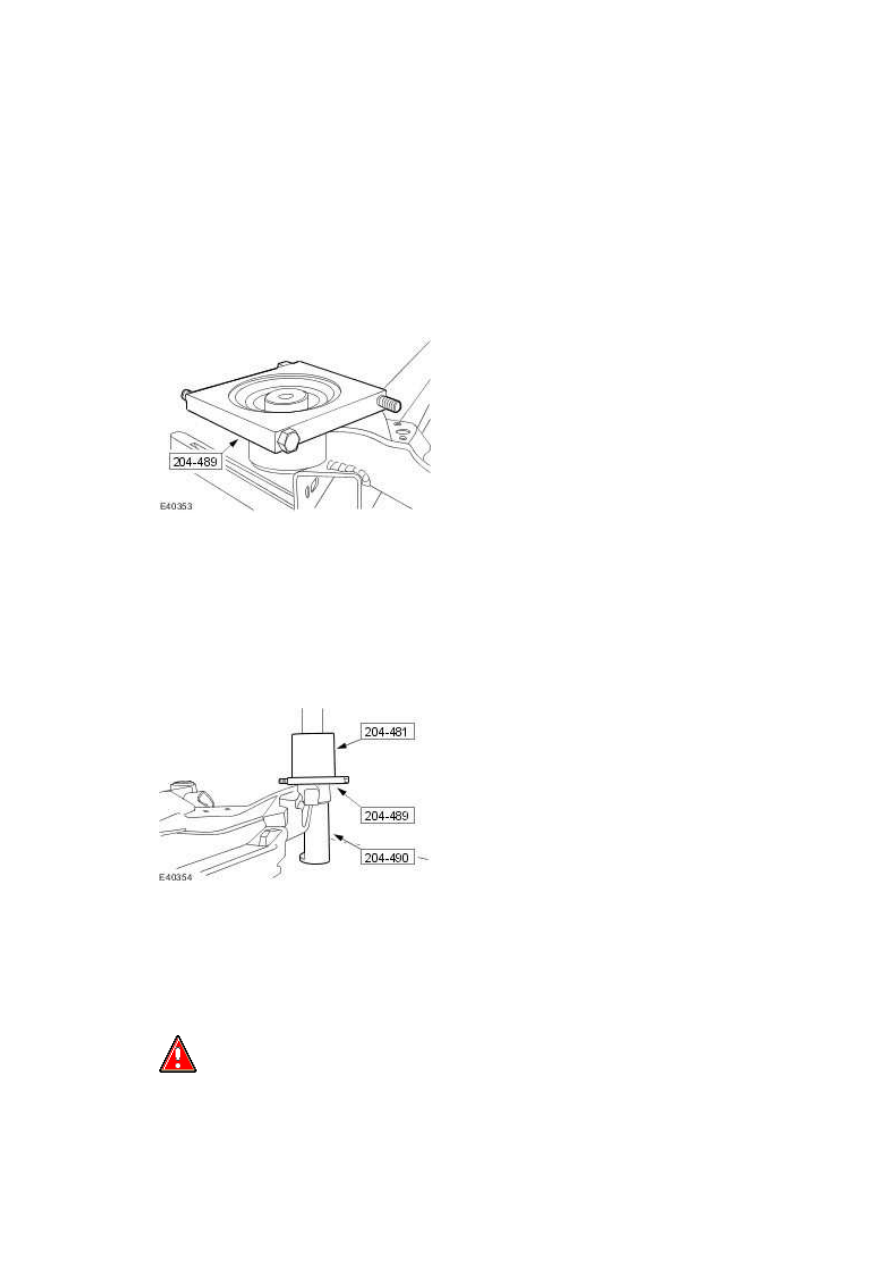

2 . Install the special tool.







3 . NOTE:





Note the orientation of the bushing before removal.



Using the special tools, remove the front subframe rear bushing.







Installation



1

.



  WARNING: Make sure the front subframe rear bushing is fully installed into the

front subframe. Failure to follow this instruction may result in personal injury.





NOTE:





Make sure the bushing is correctly orientated.



NOTE:





On installation, make sure the front subframe rear bushing upper lip contacts the front

subframe.

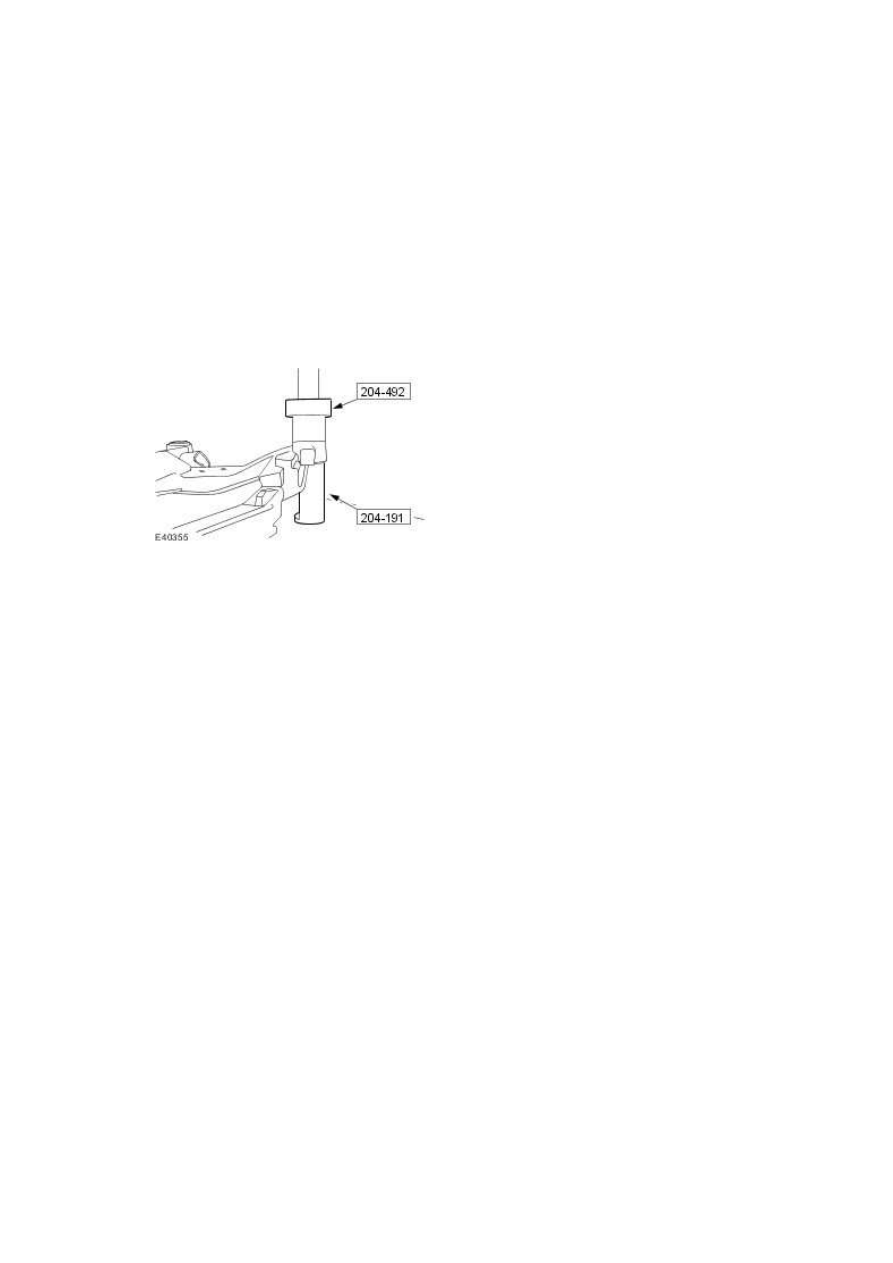

Using the special tools, install the front subframe rear bushing.







2

.



Install the front subframe. For additional information, refer to

For additional information, refer to Front Subframe - 3.0L NA V6 - AJ27 (76.10.05)  or

For additional information, refer to Front Subframe - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (76.10.05)  in this section.









www.

Rear Subframe (64.25.01)

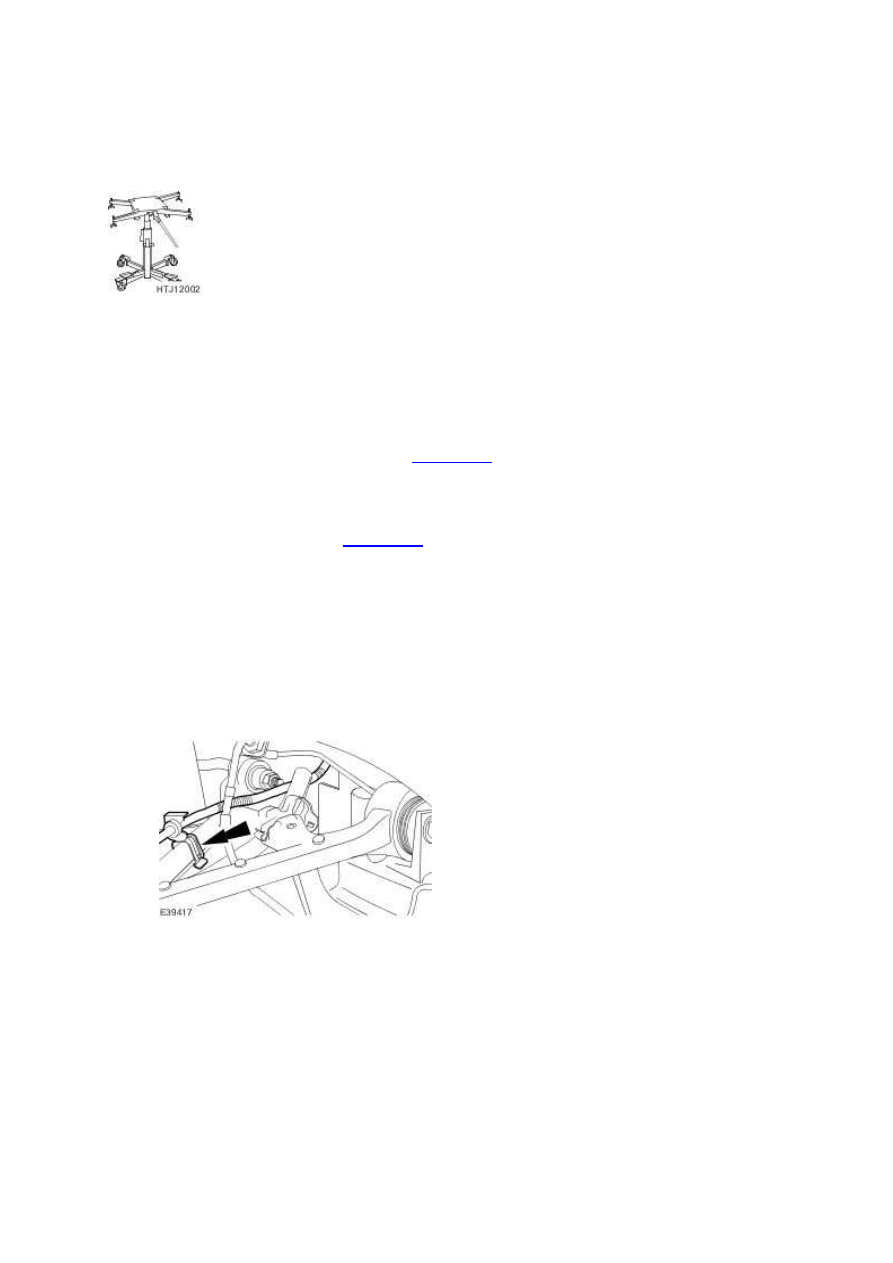

Special Service Tools





Powertrain Assembly Jack

HTJ1200-2

Removal



1 . Drain the right-hand fuel tank saddle. <<310-00>>





2 . Remove the axle assembly. <<205-02>>

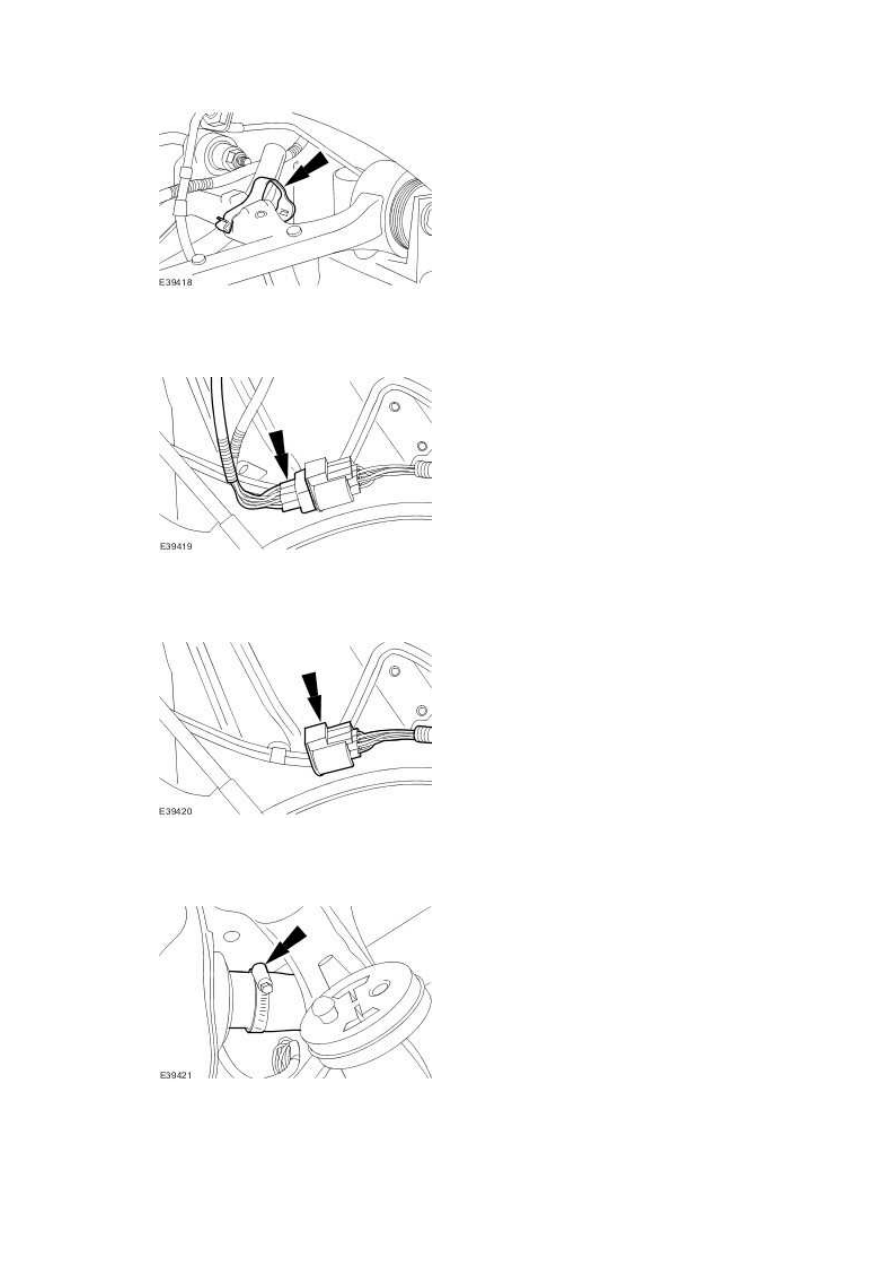

3 . NOTE:





Right-hand shown, left-hand similar.



Detach the rear wheel speed sensor wiring harness from the upper arm







4 . NOTE:





Right-hand shown, left-hand similar.



Detach the headlamp leveling sensor retaining clip.







5 . Disconnect the electric parking brake electrical connector.







6 . Detach the electric parking brake wiring harness.







7 . Disconnect the fuel filler hose.
