Jaguar XJ (X350). Manual - part 1611

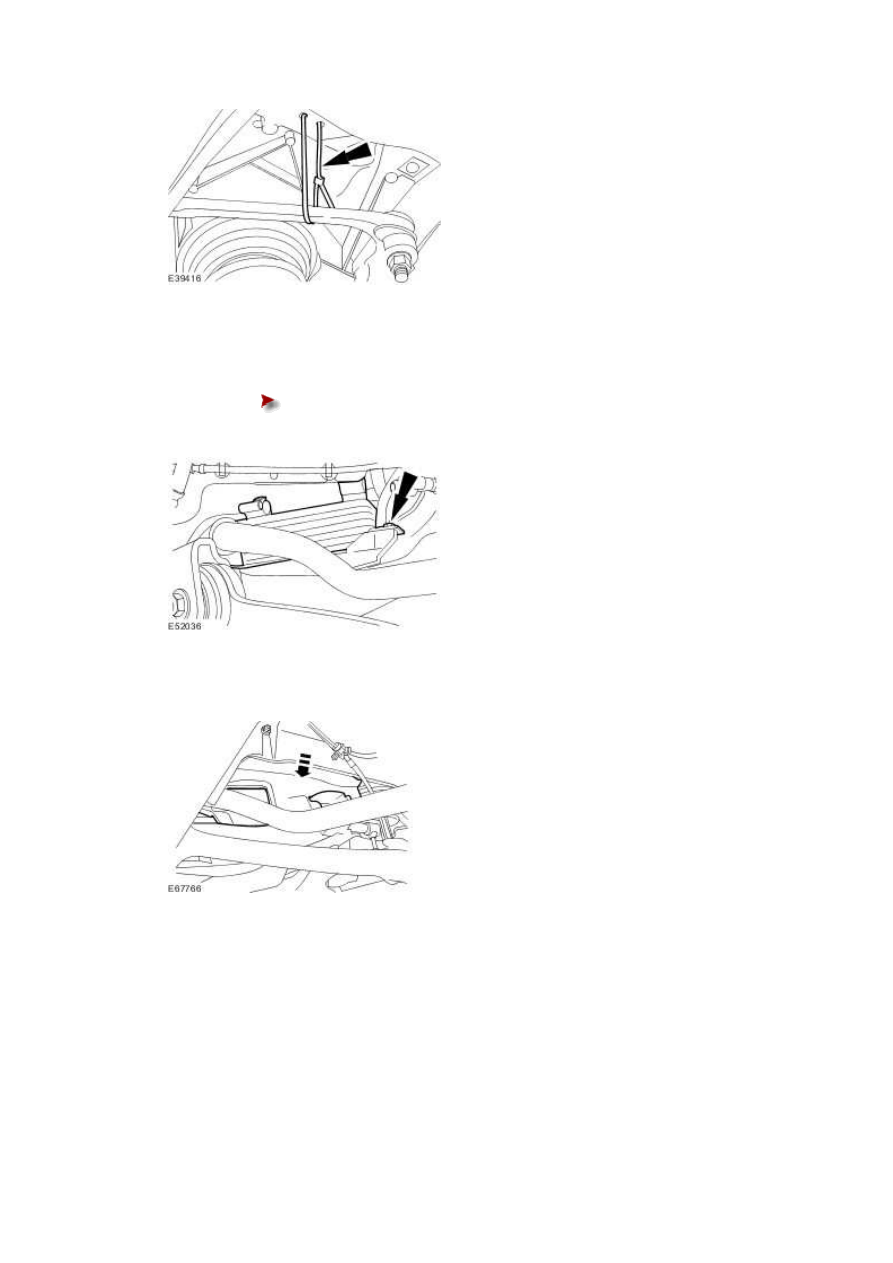

15 . Attach the transmission fluid cooler.





Tighten to 5 Nm.











16 . Reposition the left-hand splash shield.

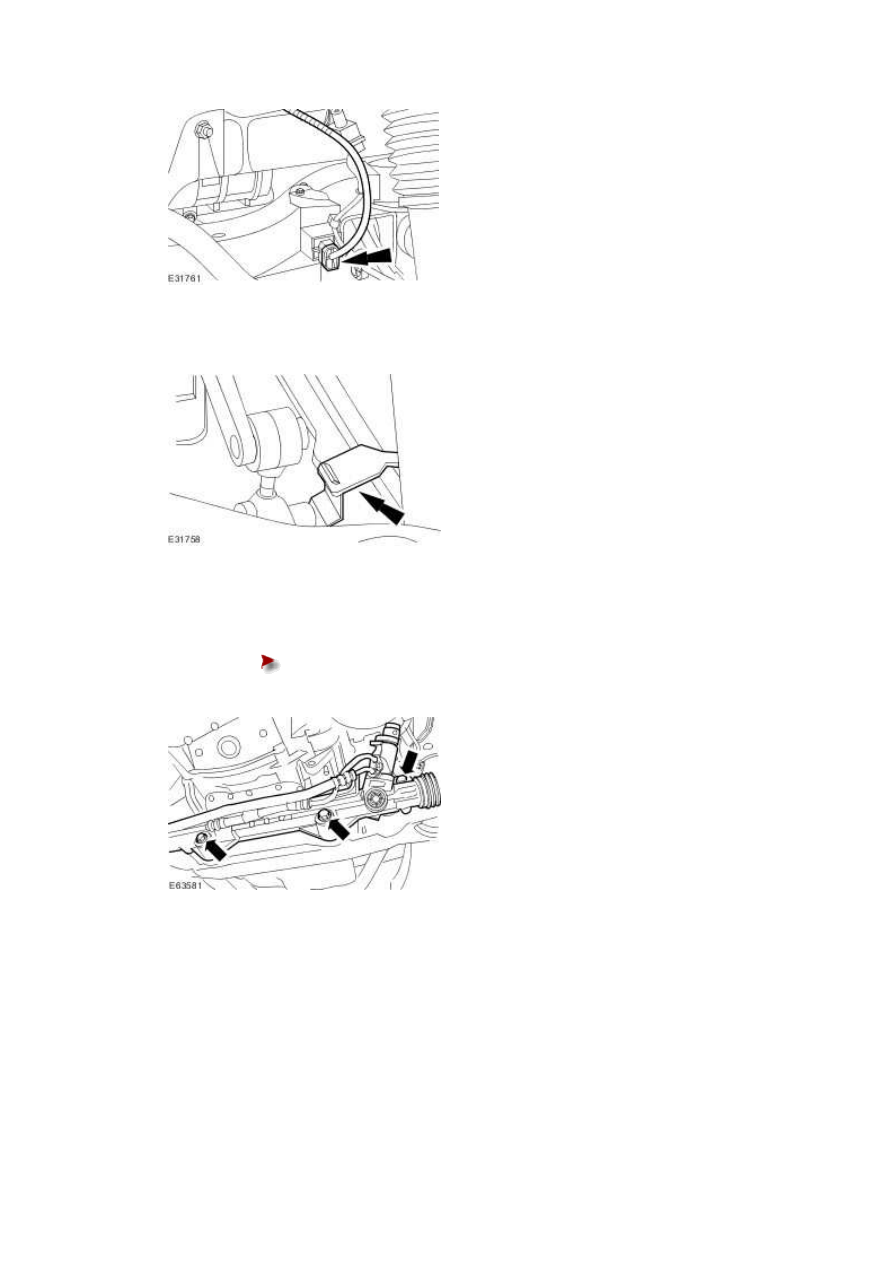

17 . Connect the suspension height sensor electrical connector.







18 . Attach the suspension height sensor.







19 . Attach the steering gear.





Tighten to 100 Nm.

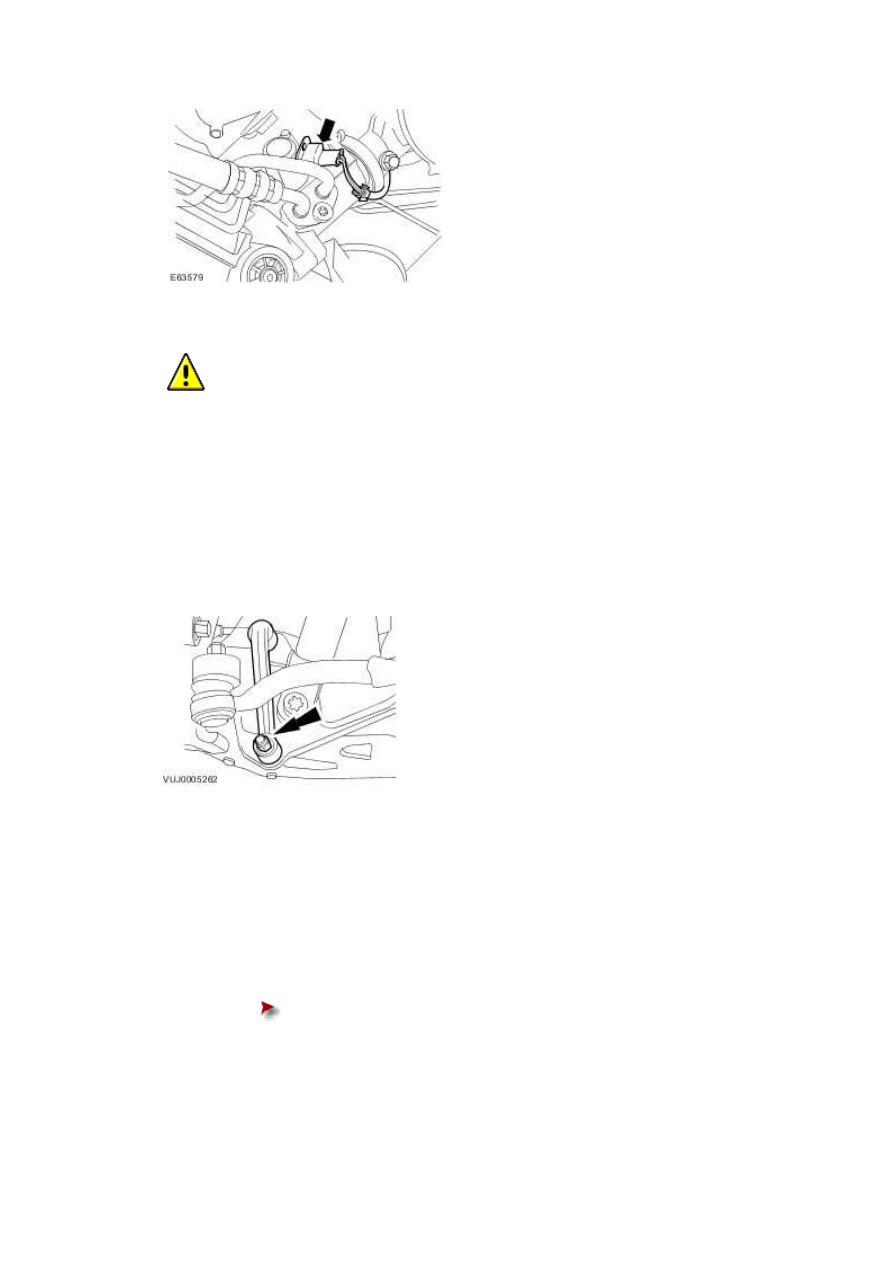

20 . Connect the power steering control valve actuator electrical connector.

www.







21

.



  CAUTION: The final tightening of the stabilizer bar link retaining nut must be

carried out with the vehicle on its wheels. Failure to follow this instruction may result in

damage to the vehicle.





NOTE:





Left-hand shown, right-hand similar.



Install the stabilizer bar link.







22 . NOTE:





Left-hand shown, right-hand similar.



Attach the stabilizer bar link.





Tighten to 43 Nm.

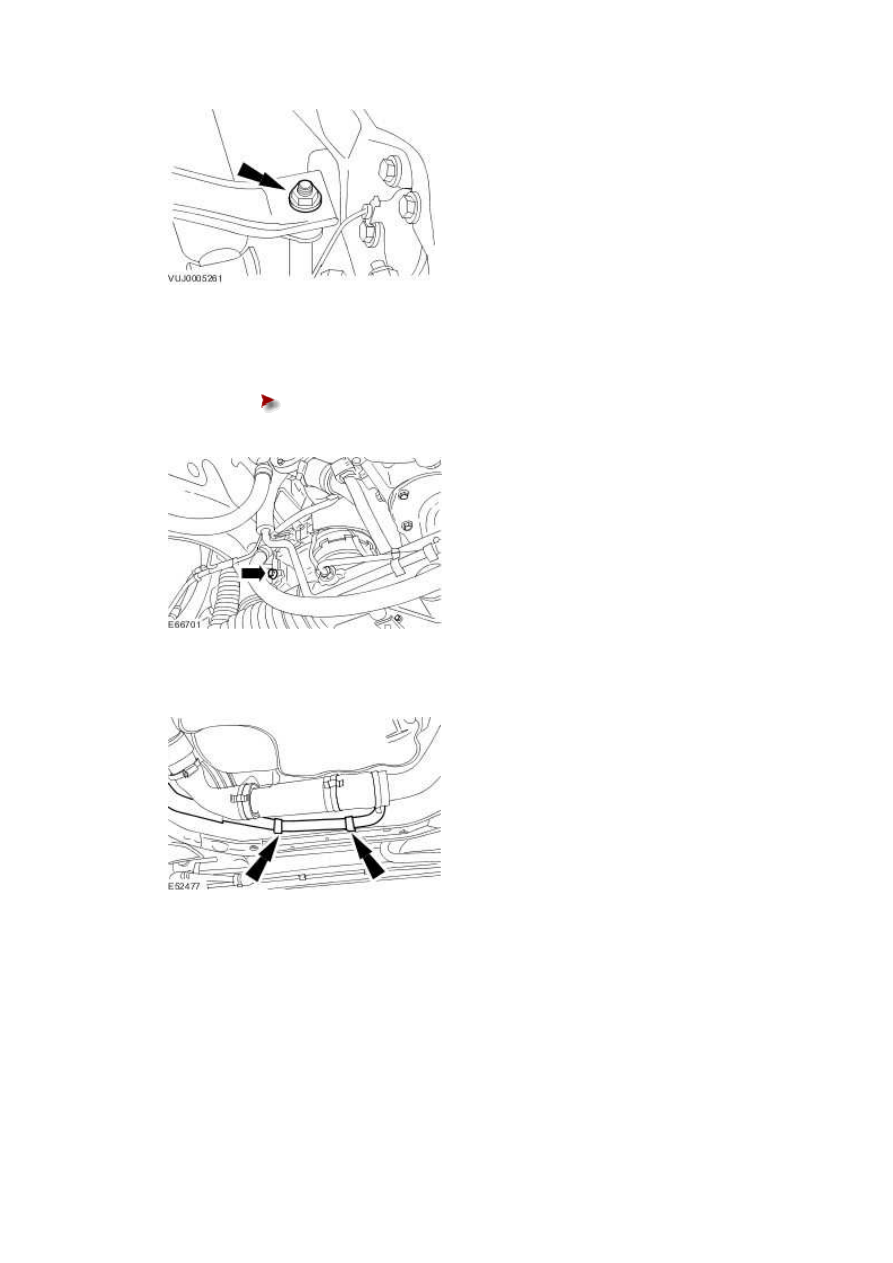

23 . Attach the power steering hose onto the front subframe.





Tighten to 10 Nm.











24 . Attach the coolant inlet pipe onto the front subframe.







25 . Install both front wheels and tires.

For additional information, refer to Wheel and Tire (74.20.05)





26 . Install the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)
