27

.

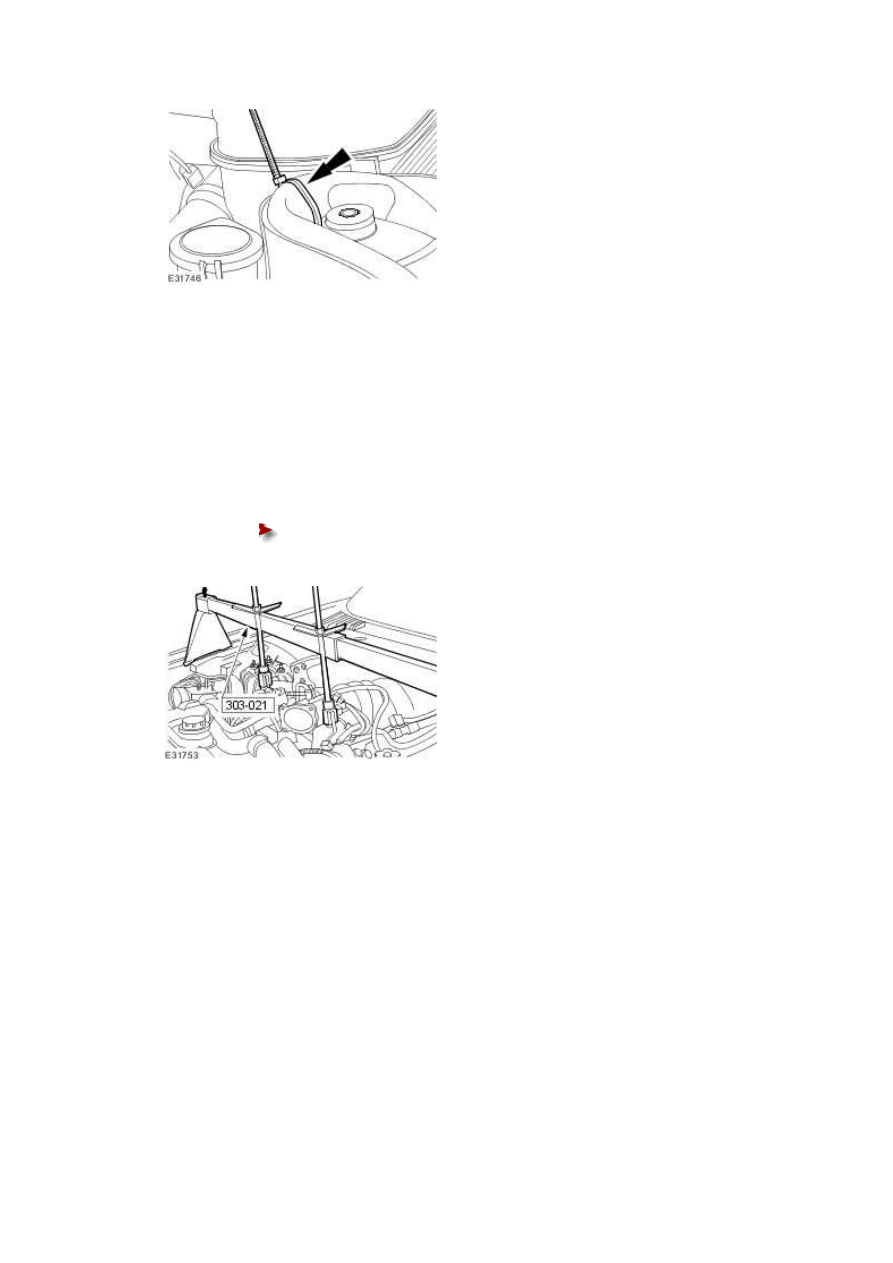

NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L

engine with supercharger similar.





Remove the special tool.





Loosen the special tool adjustment bolts.











28

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L

engine with supercharger similar.

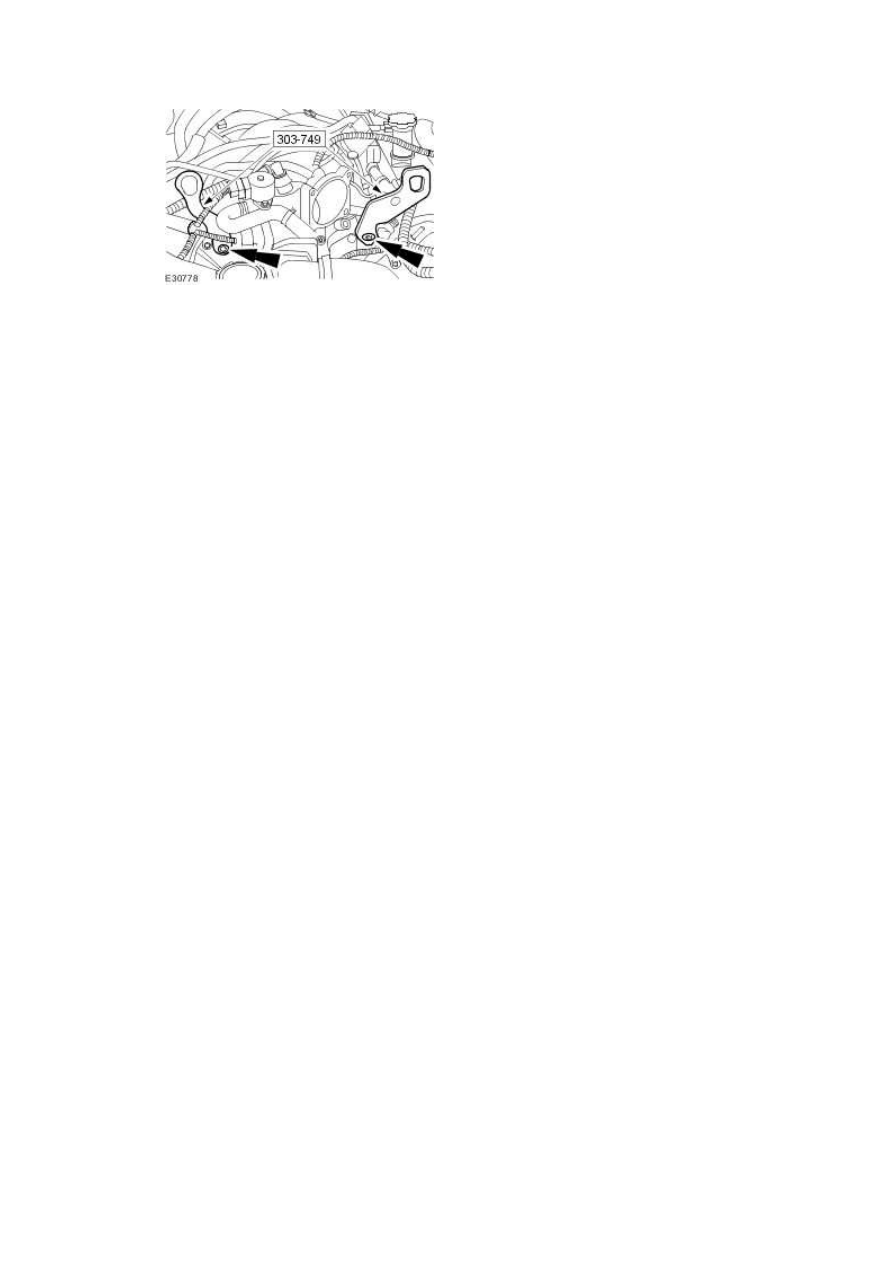

Remove the special tools.





Vehicles with 4.2L engine without supercharger



29

.



Install the throttle body.

For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G00442->G45703 (19.70.04)

For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G45704->G99999 (19.70.04)





All vehicles



30 . Check the caster and camber adjustment.

For additional information, refer to Camber and Caster Adjustment







www.

Front Subframe - 2.7L V6 - TdV6
(76.10.05)

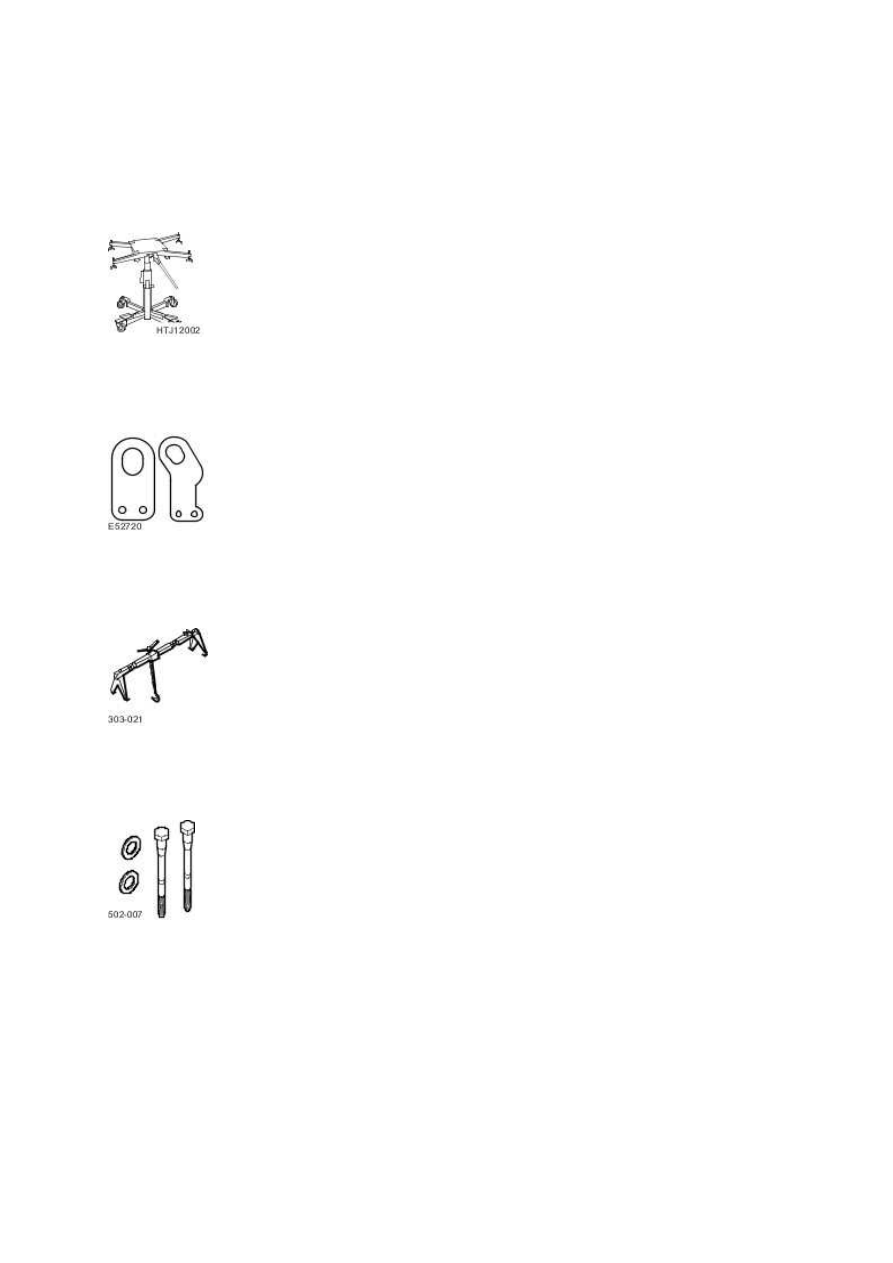

Special Service Tools





HTJ1200-2

Powertrain Assembly Jack







303-1129

Engine Lifting Brackets







303-021

Engine Support Bracket







502-007

Subframe Alignment Bolt

Removal



1 . Remove the radiator grille opening panel.

For additional information, refer to Radiator Grille Opening Panel (76.10.06)

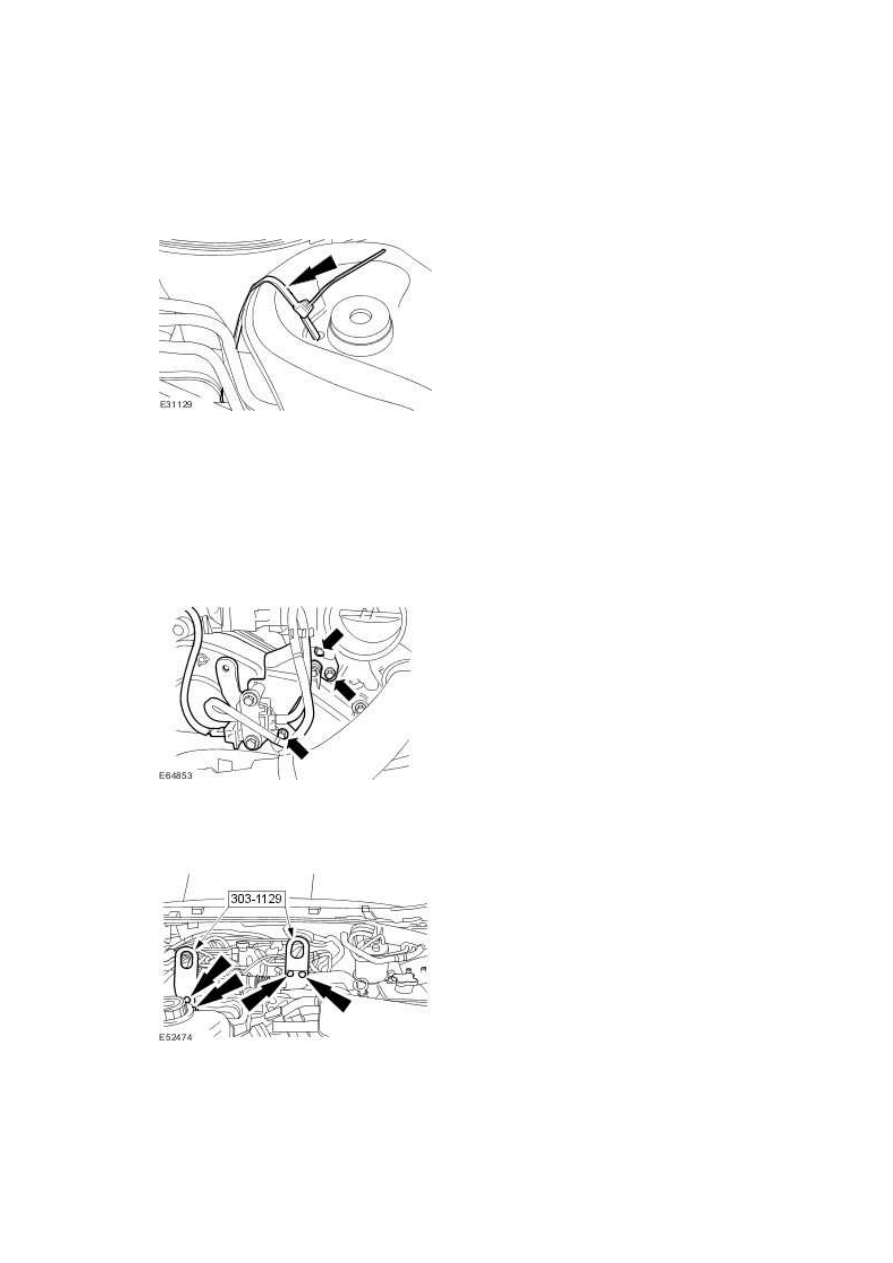

2 . NOTE:





Right-hand shown, left-hand similar.



Using suitable tie strap(s), support the radiator.







3 . Remove the intake air shutoff throttle.

For additional information, refer to Intake Air Shutoff Throttle





4 . Detach the port deactivation valve retaining bracket.







5 . Install the special tools.







6 . Install the special tool.
