Jaguar XJ (X350). Manual - part 1525

Luggage Compartment Lid Lock Cylinder -
VIN Range: H18680->H99999 (76.19.19)

Removal

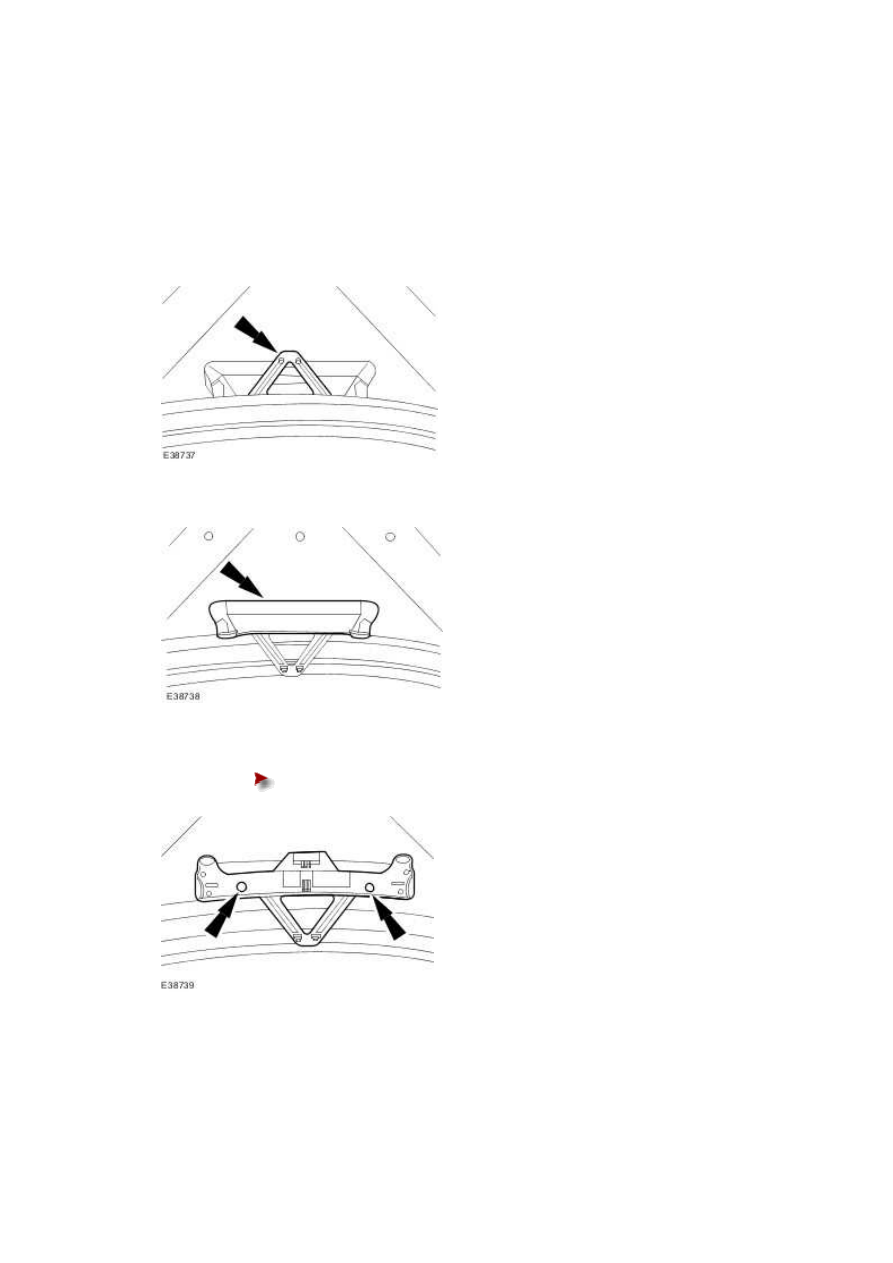

1 . Release the warning triangle retaining clip.







2 . Remove the warning triangle.







3 . Remove the warning triangle retaining bracket.





Remove the retaining bolts.

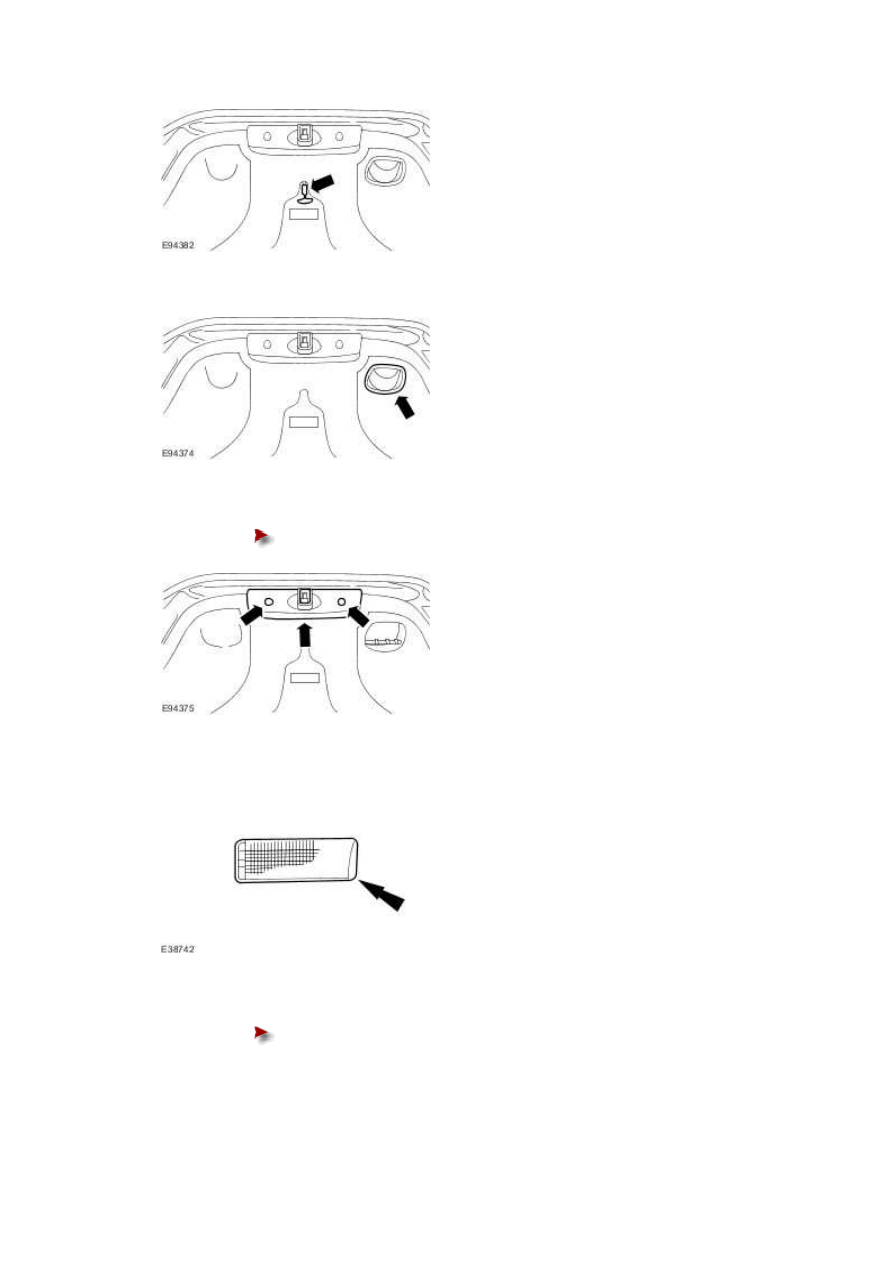

4 . NOTE:



Federal market vehicles only.


Detach the luggage compartment emergency release handle.







5 . Remove the luggage compartment lid grab handle.







6 . Remove the luggage compartment lid latch trim cover.





Remove the retaining clips.

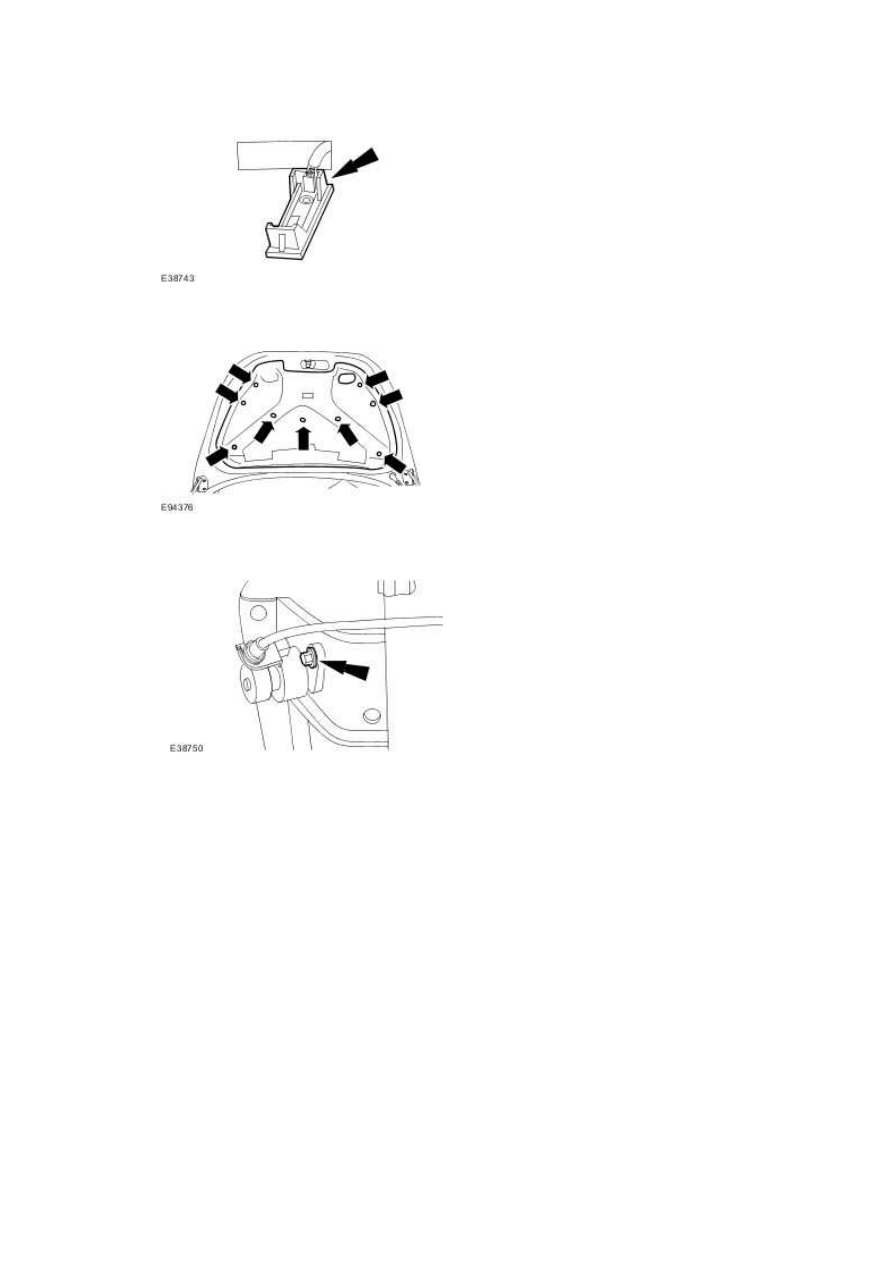

7 . Detach the luggage compartment lid courtesy lamp.







8 . Remove the luggage compartment lid courtesy lamp.





Disconnect the electrical connector.



www.







9 . Remove the luggage compartment lid liner.

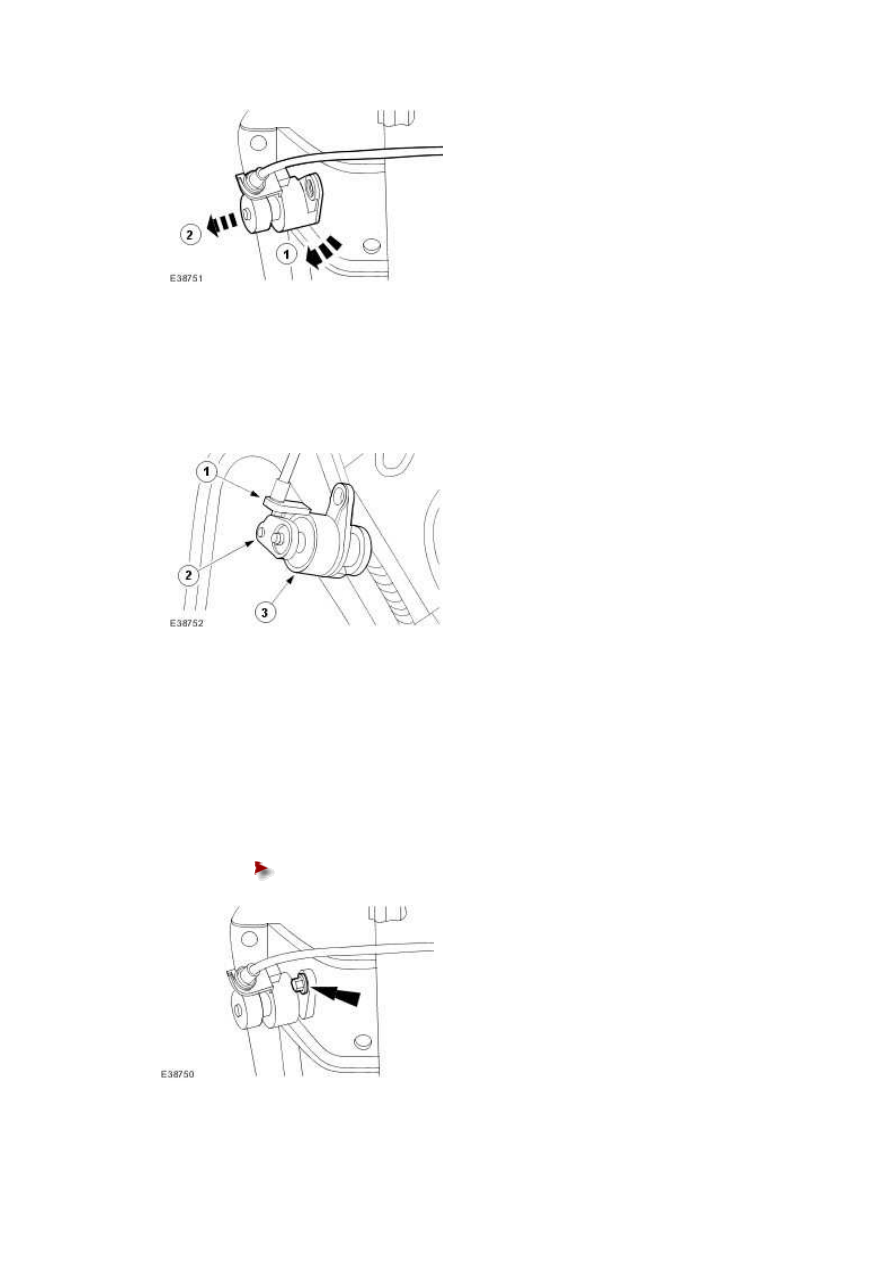

10 . Remove the luggage compartment lid lock cylinder retaining bolt.







11 . NOTE:



Note the position of the sealing washer.


Detach the luggage compartment lid lock cylinder



1) Rotate the luggage compartment lid lock cylinder clockwise.



2) Detach the luggage compartment lid lock cylinder









12 . Remove the luggage compartment lid lock cylinder.



1) Detach the luggage compartment lid latch actuator release cable.



2) Remove the luggage compartment lid latch actuator release cable.



3) Remove the luggage compartment lid lock cylinder.








Installation



1 . NOTE:



Make sure that the sealing washer is installed correctly.


To install, reverse the removal procedure.





Tighten to 7 Nm.
