Jaguar XJ (X350). Manual - part 1521

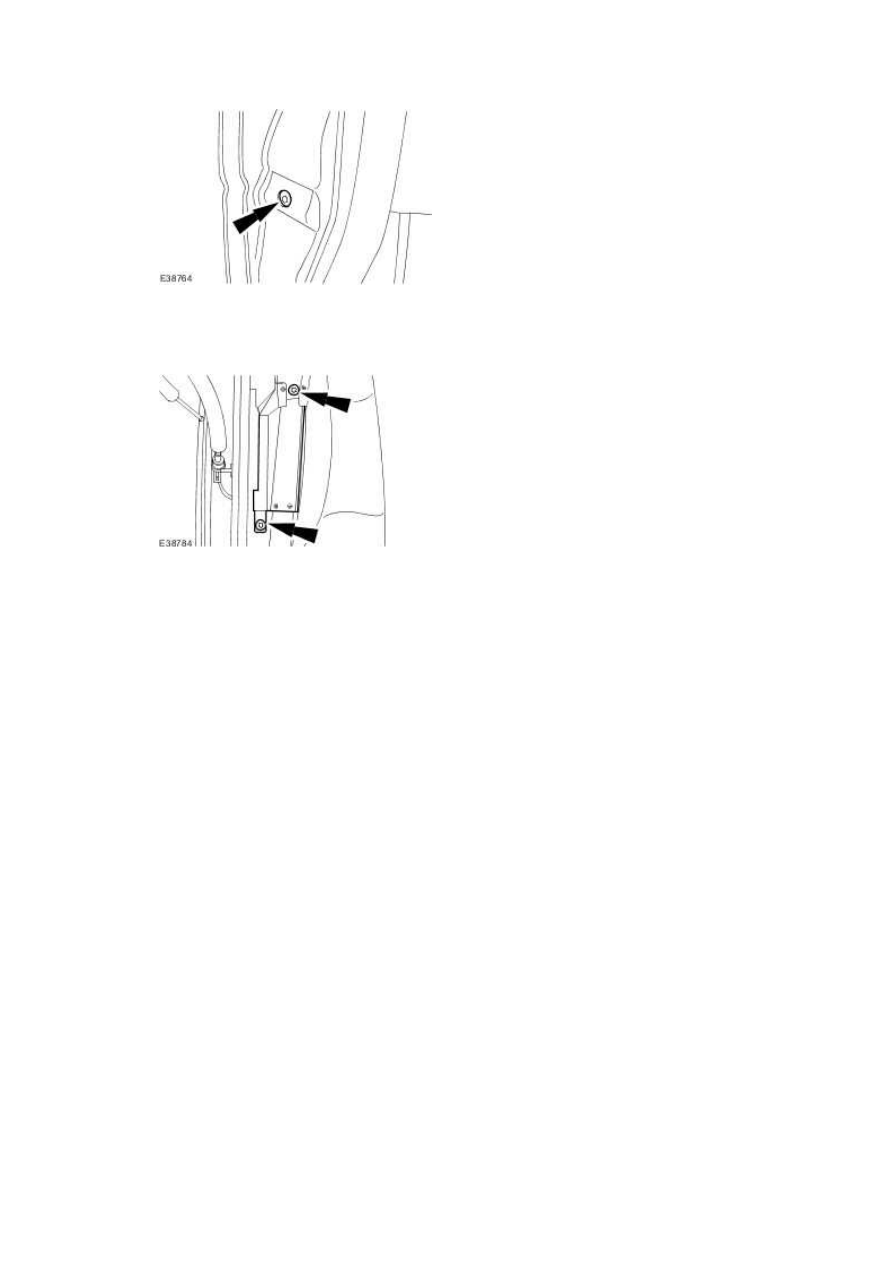

8 . Using the special tool, remove the exterior door handle mechanism retaining screws.







9 . Remove the exterior door handle mechanism.

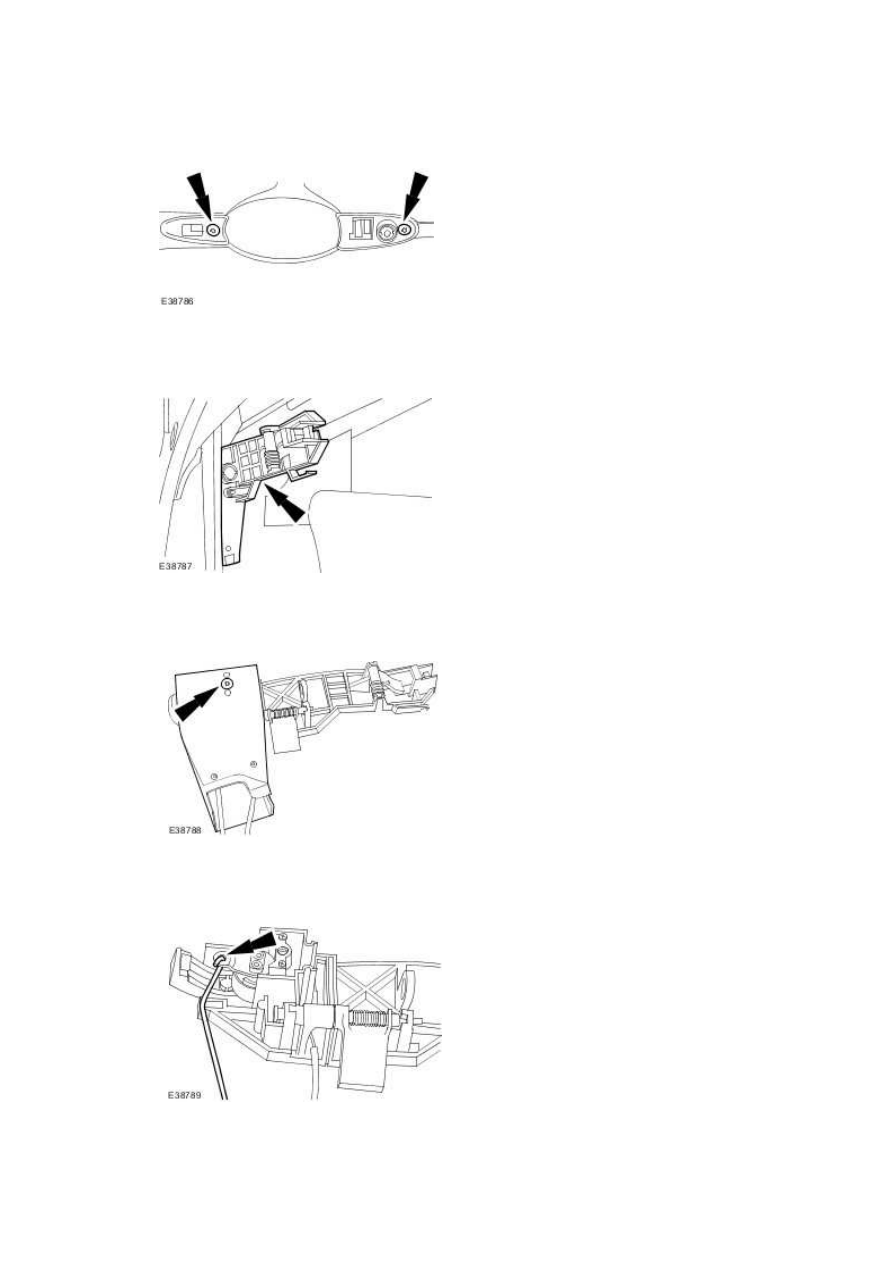

10 . Remove the front door upper security shield.







11 . Remove the front door lock cylinder connecting rod.







12 . Remove the front door lock cylinder.







Installation

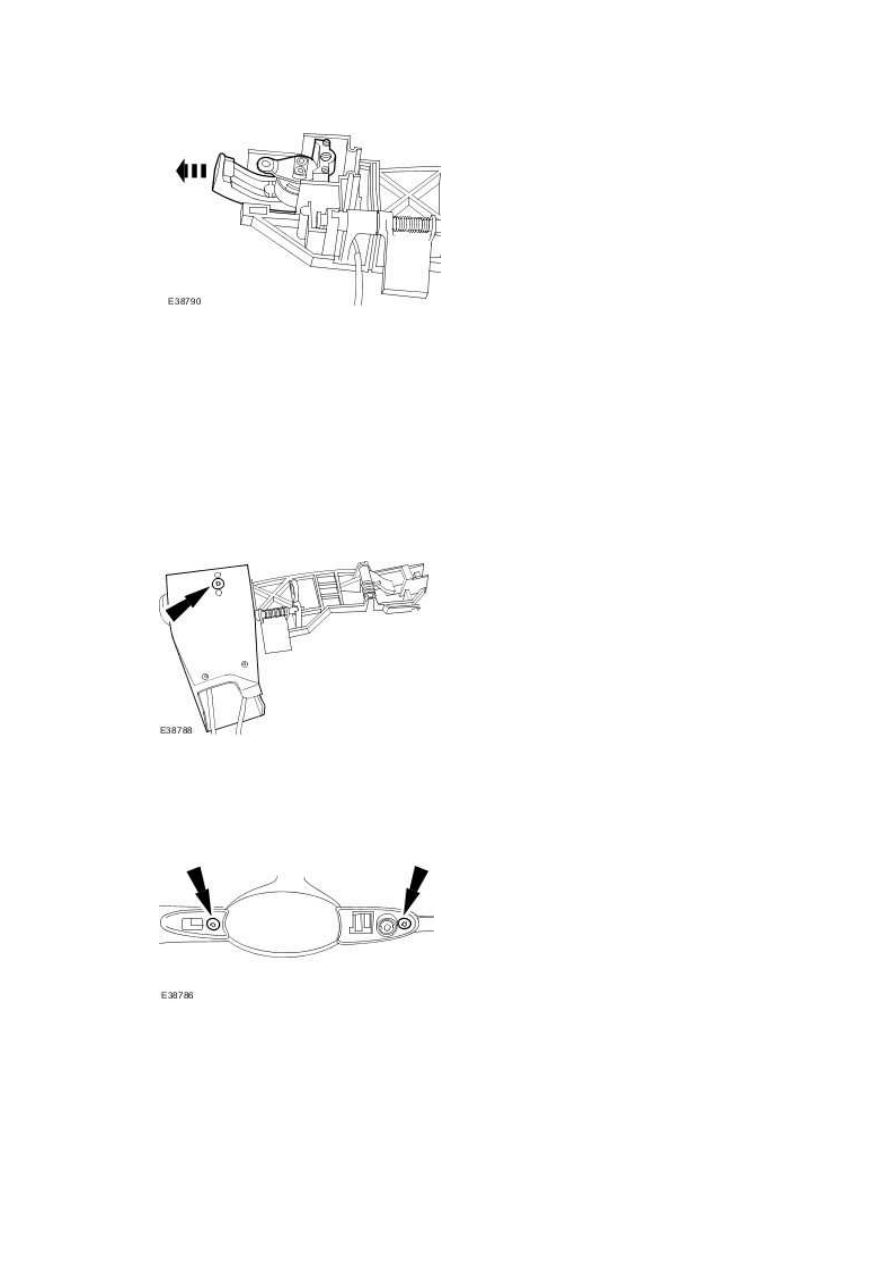

1 . To install, reverse the removal procedure.



1) Tighten to 7 Nm.











2 . Using the special tool, tighten to 7 Nm.







3 . Tighten to 7 Nm.

www.







4 . Tighten to 7 Nm.









Interior Door Handle (76.37.31)

Removal

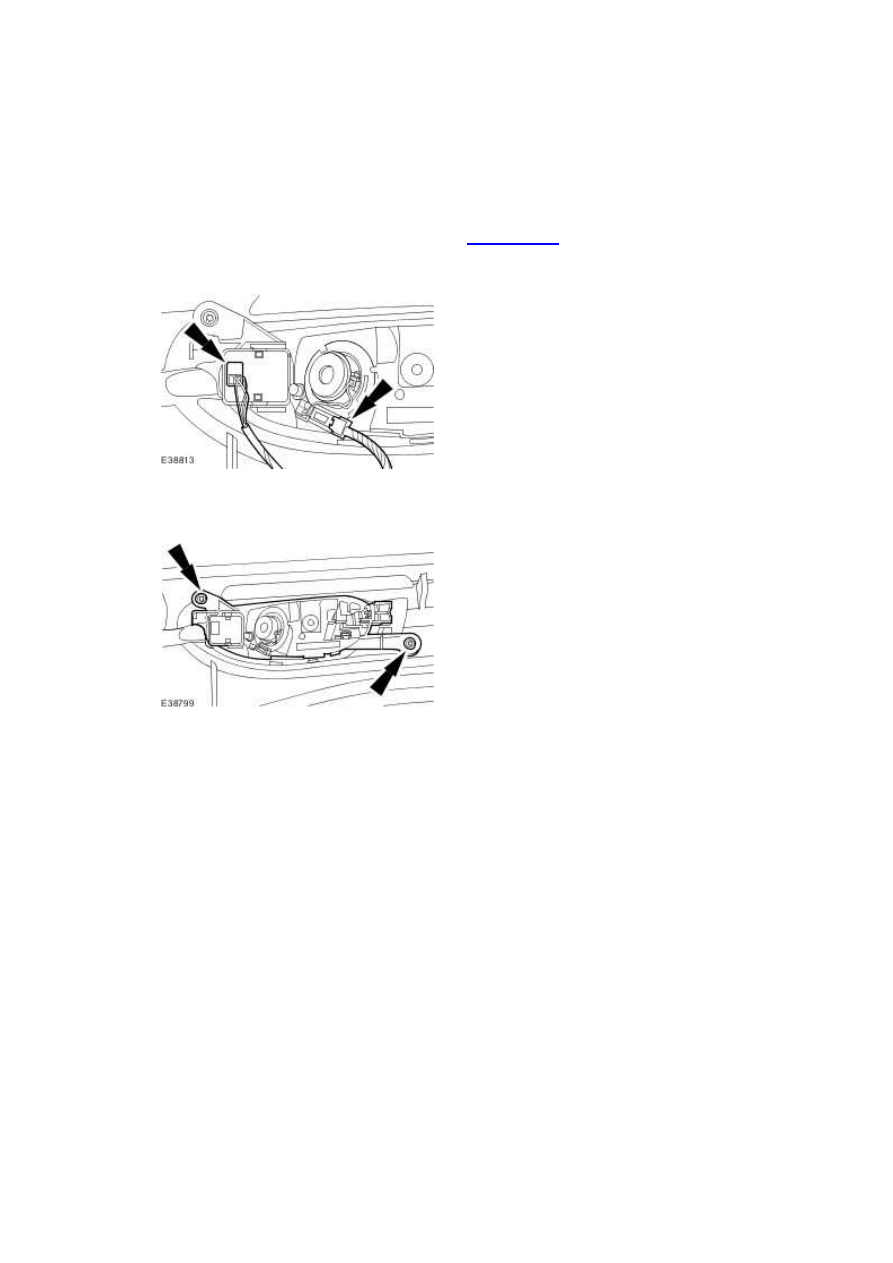

1 . Remove the interior front door trim panel. <<501-05>>





2 . Disconnect the electrical connectors.







3 . Remove the interior door handle.






Installation



1 . To install, reverse the removal procedure.
