Jaguar XJ (X350). Manual - part 1509





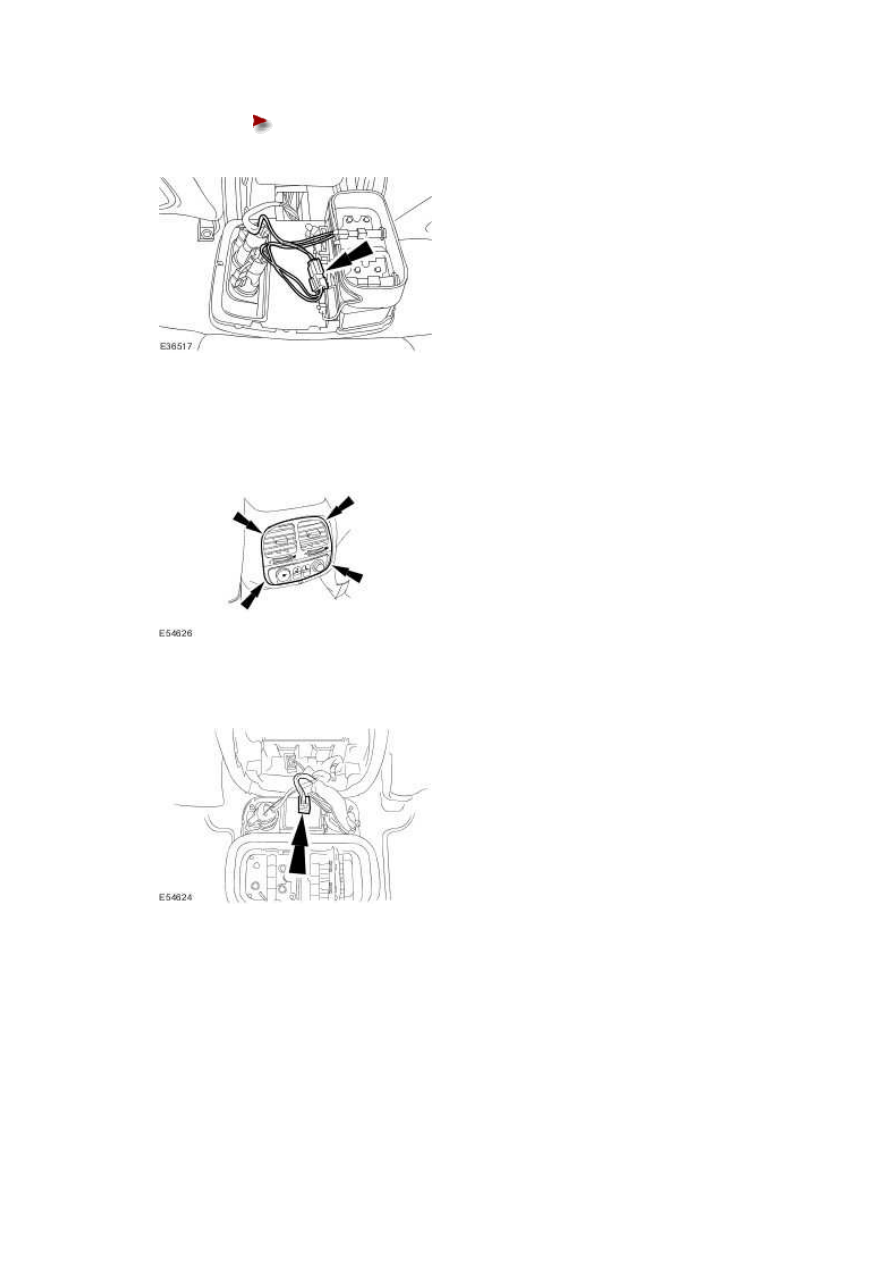

Detach the wiring harness retaining clip.









Vehicles fitted with heated rear seat



5 . Detach the floor console register.

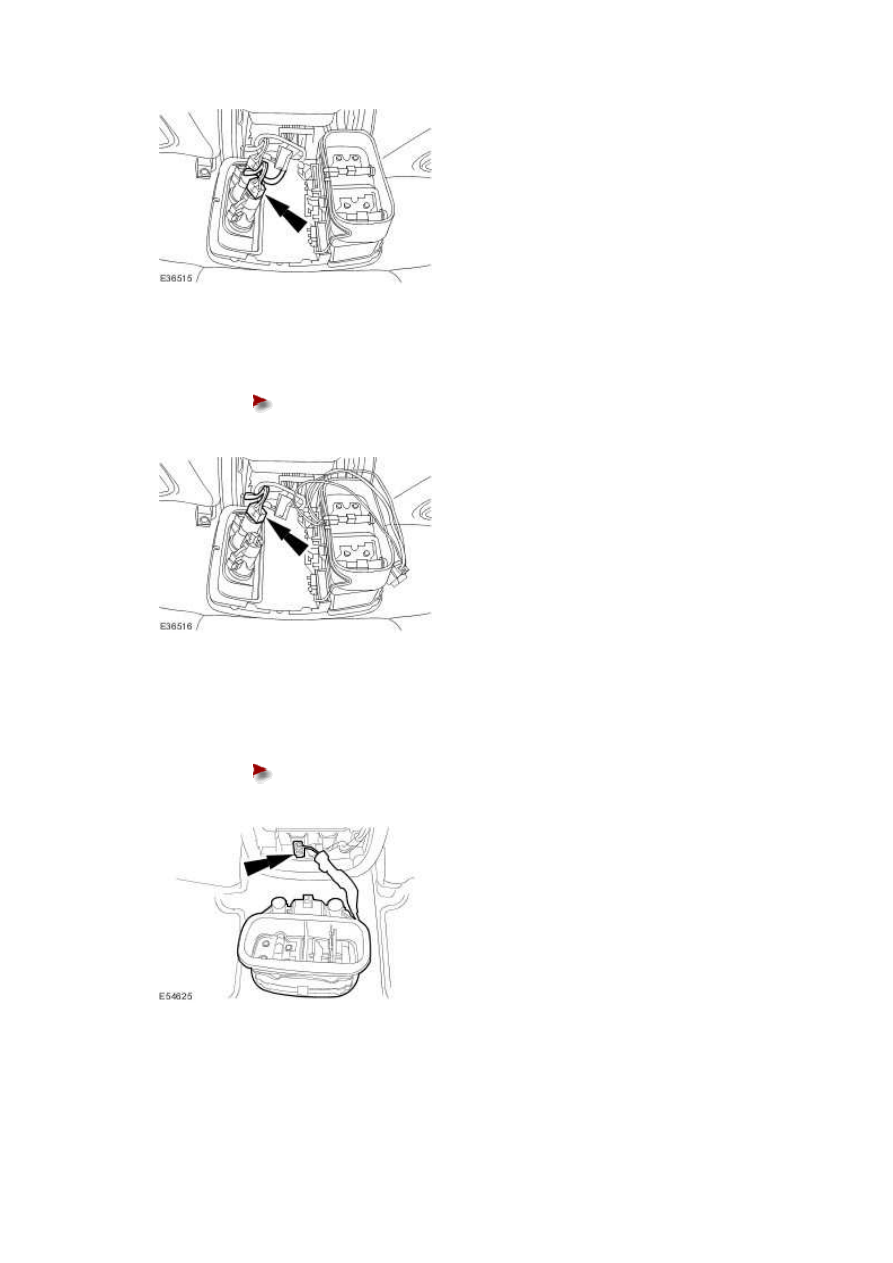

6 . Disconnect the electrical connector.





All vehicles



7 . Disconnect the electrical connector.







8 . Remove the floor console register.





Disconnect the electrical connector.









Vehicles fitted with heated rear seat



9 . Remove the floor console register.





Disconnect the electrical connector.









Vehicles with cordless cellular phone

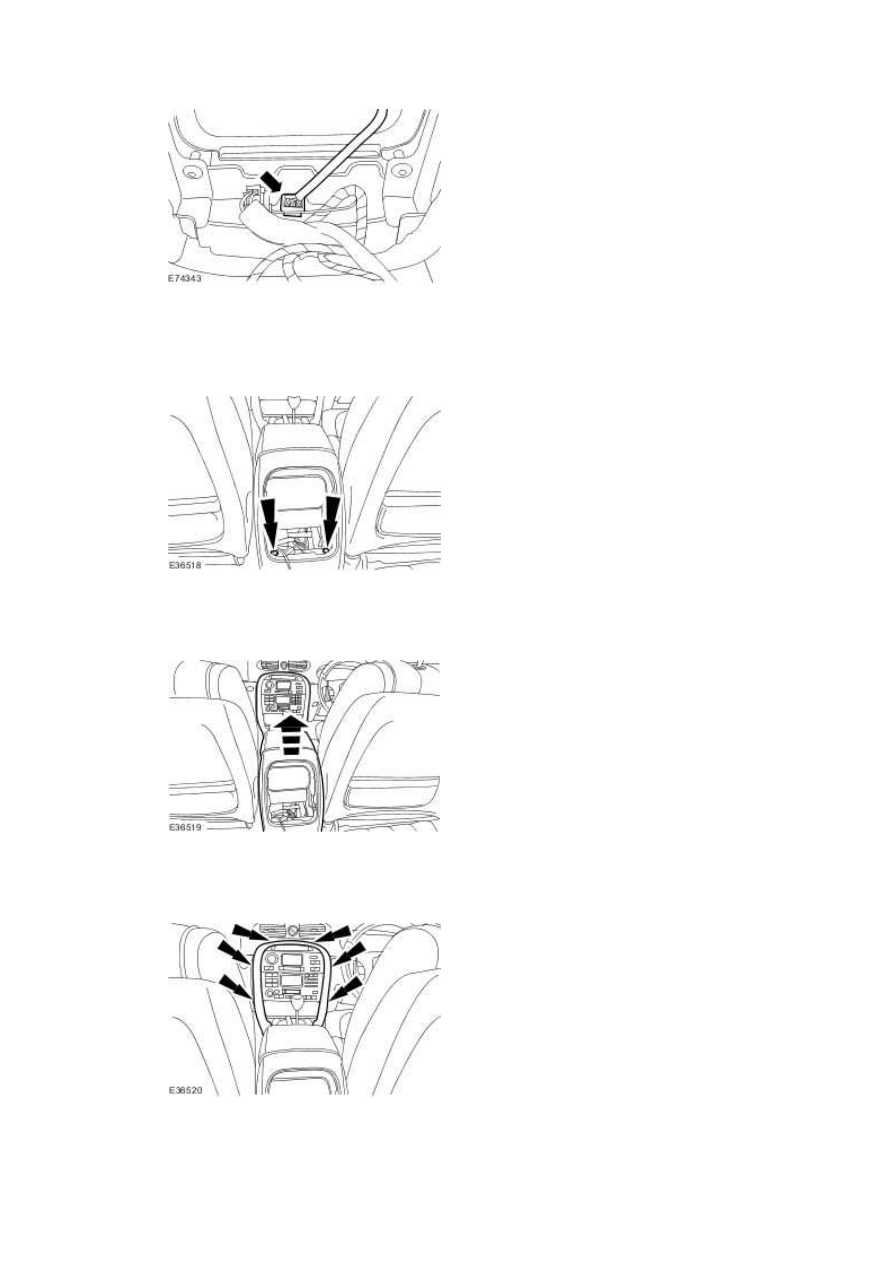

10 . Disconnect the Bluetooth module electrical connector.

www.





All vehicles



11 . Remove the floor console rear retaining bolts.







12 . Raise the rear of the floor console.







13 . Remove the floor console.







Installation

All vehicles



1

.

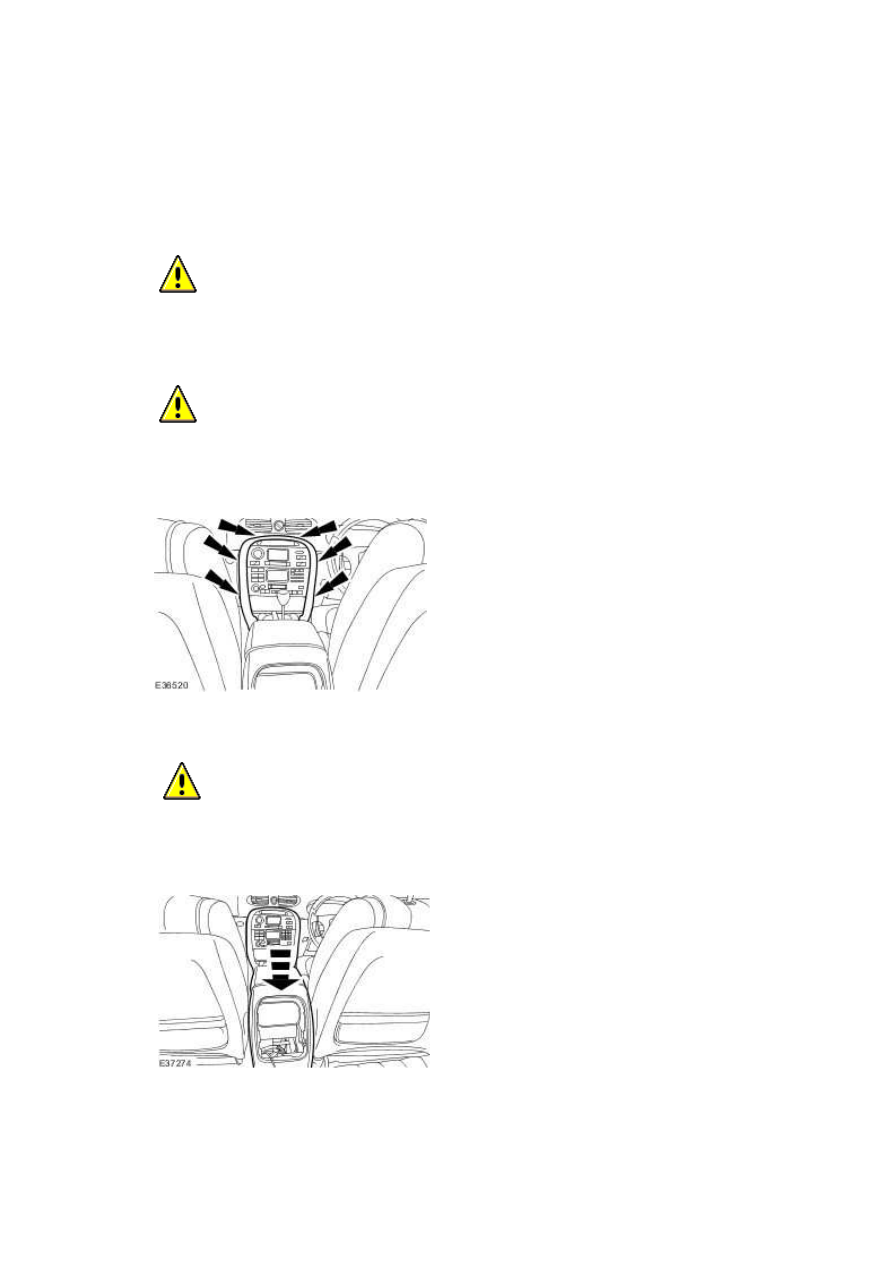

  CAUTION: Make sure the seat belt buckles are not trapped when installing the floor

console.





  CAUTION: Make sure the floor console locating tangs are correctly located into the

instrument panel clips. Failure to follow this instruction my result in damage to the vehicle.





Install the floor console.







2

.



  CAUTION: Make sure the seat belt buckles are not trapped when installing the floor

console.





Lower the rear of the floor console.
