Rear Door Fixed Window Glass

Removal



1 . Power the rear door window glass to its fully open position.

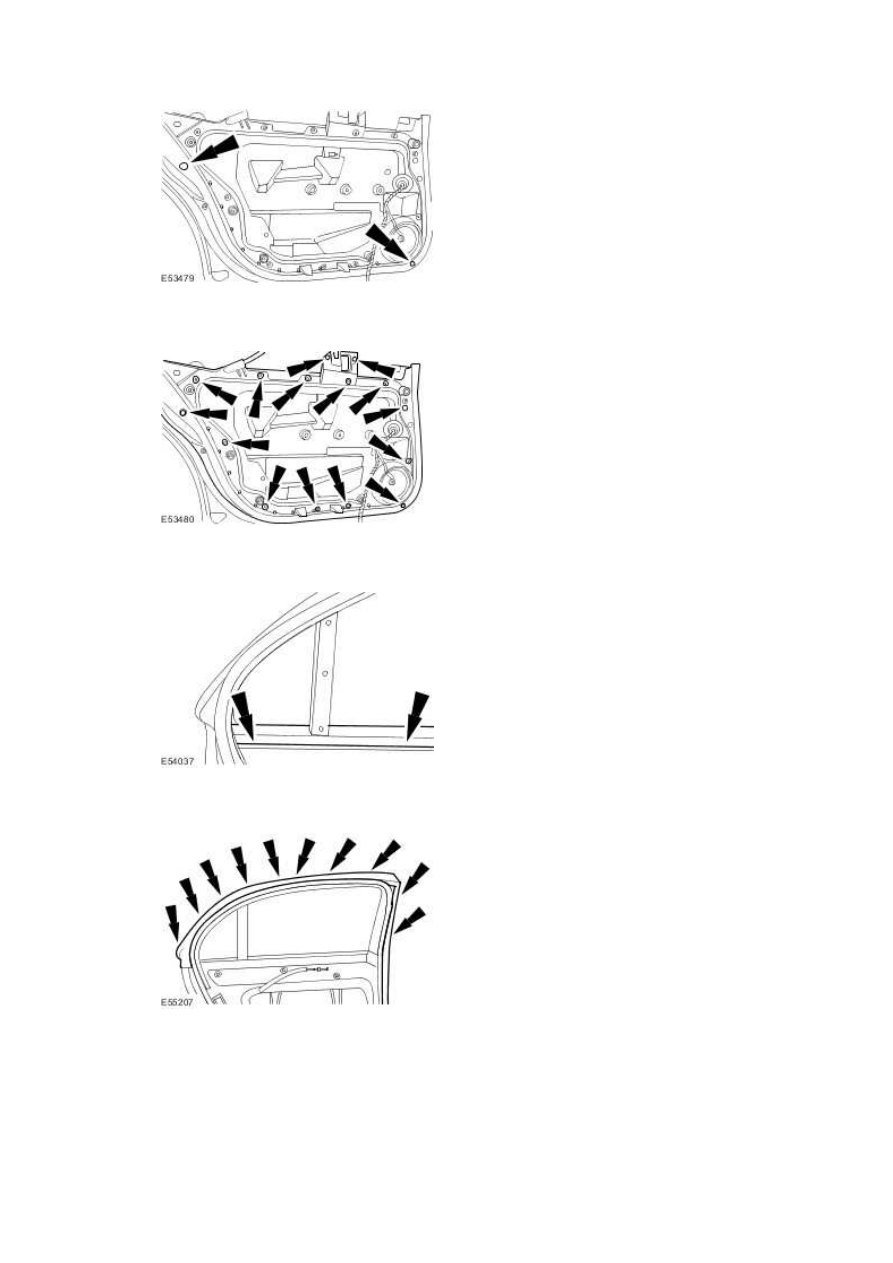

2 . Remove the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)





3 . Remove the rear door quarter window blind.

For additional information, refer to Rear Door Quarter Window Blind





4 . Detach the rear door wiring harness.

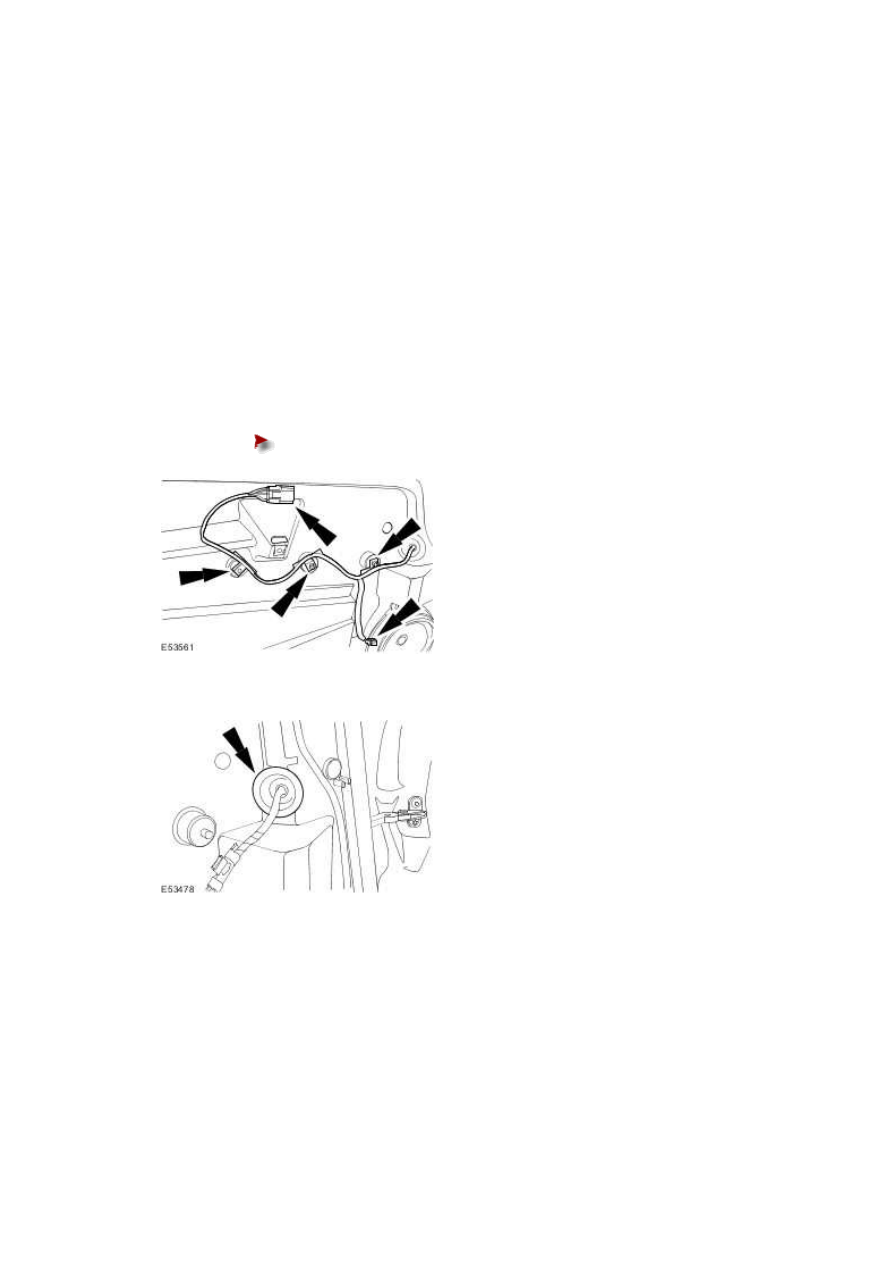

Disconnect the rear door speaker electrical connector.









5 . Detach the rear door wiring harness grommet.







6 . Remove the rear door inner weather-shield retaining screw covers.







7 . Remove the rear door inner weather-shield.







8 . Detach the rear door window glass interior weather-strip.







9 . Detach the rear door margin seal.







10
.

NOTE:



Remove and discard the rear door window moulding and retaining clips.



www.

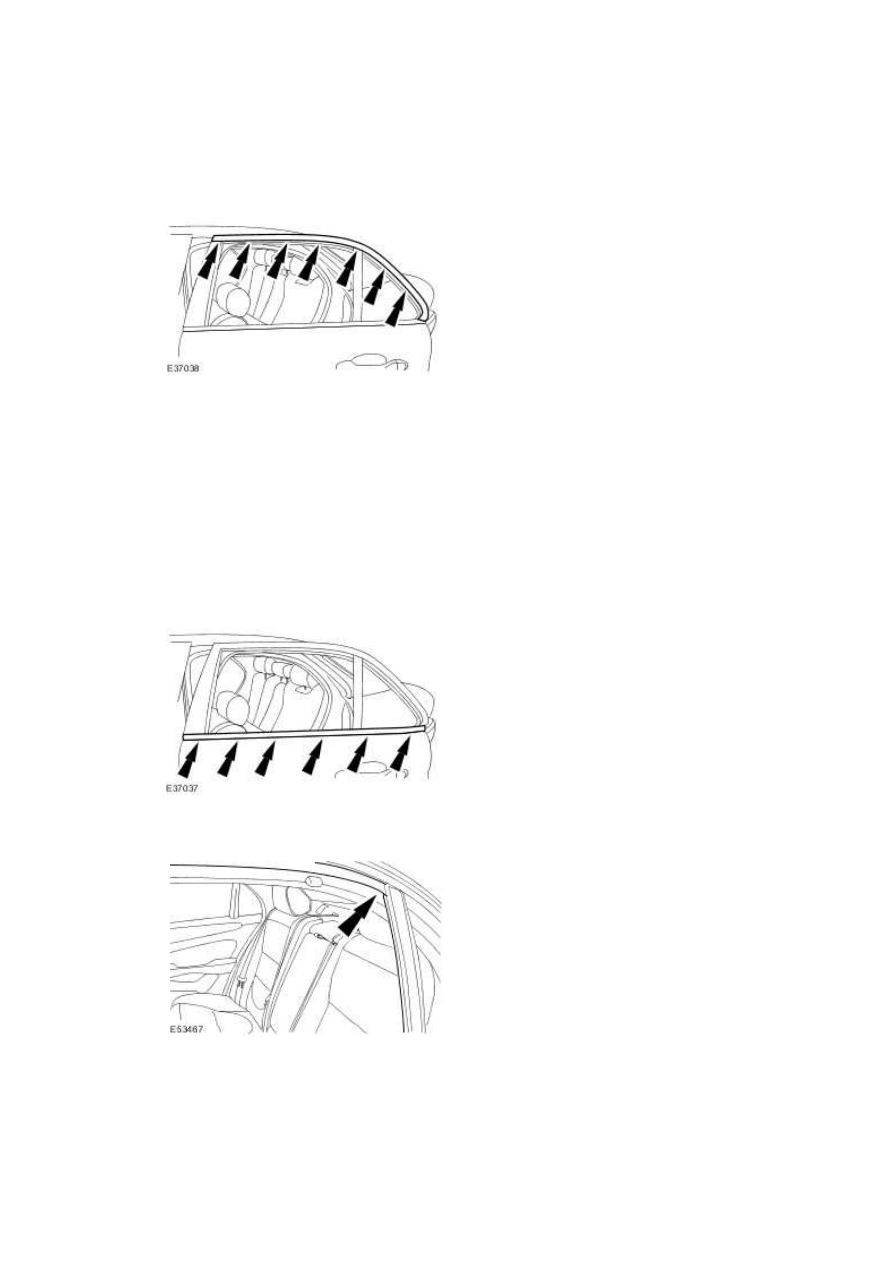

Starting at the upper outer corner and using a suitable trim tool remove the door
window moulding.


Remove the rear door window moulding.







11
.

NOTE:



Lubricate the underside of the rear door window glass exterior weather-strip to
aid removal.


NOTE:



Remove and discard the rear door window glass exterior weather-strip by
detaching the rear edge and working forwards.


Remove the rear door window glass exterior weather-strip.







12 . Detach the rear door window glass run weather-strip.

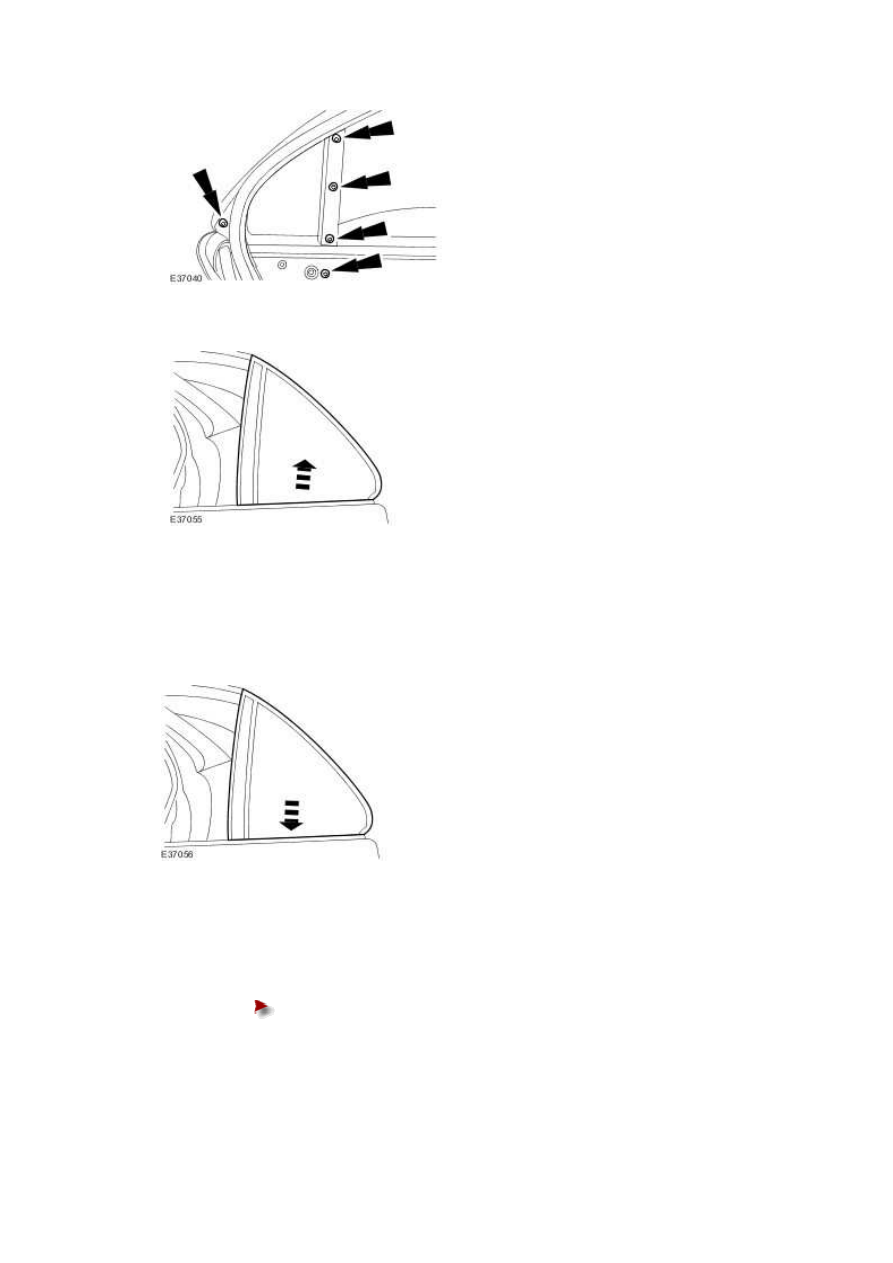

13 . Remove the rear door fixed window glass retaining bolts.

NOTE:







14 . Remove the rear door fixed window glass.






Installation



1 . Install the rear door fixed window glass.







2 . NOTE:



Tighten the retaining bolts in the sequence shown.


Install the rear door fixed window glass retaining bolts.





Tighten to 3 Nm.
