Jaguar XJ (X350). Manual - part 1486

Front Door Window Regulator and Motor
(86.25.04)

Removal



1 . Remove the front door window glass.

For additional information, refer to Front Door Window Glass (76.31.01)





2 . Disconnect the electrical connector.

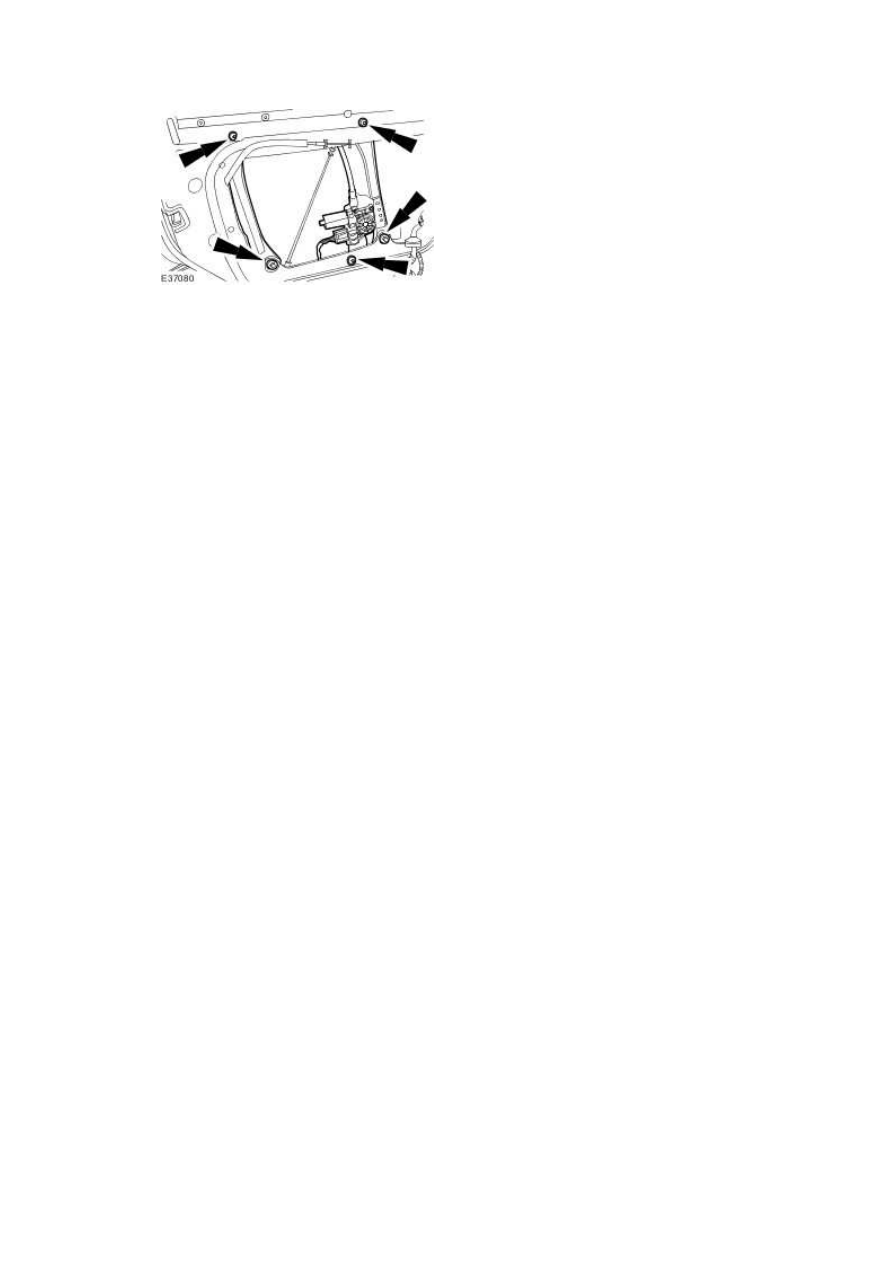

3 . Remove the front door window regulator and motor.






Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











www.





Front Door Window Regulator and Motor (86.25.04) – Armoured



Removal



1 . Remove the front door trim panel.

For additional information, refer to

Front Door Trim Panel (76.34.01)





2
.

 CAUTION: Protect the front door window glass and the front door window frame. Failure to follow this

instruction may result in damage to the vehicle.


Using suitable tool, cut the front door trim seal.







3
.

 CAUTION: Protect the front door window glass and the front door window frame. Failure to follow this

instruction may result in damage to the vehicle.


Remove the front door window glass seal.







4 . Disconnect the front door speaker electrical connector.





Published: Mar 30, 2014

Vehicles



5 . Remove the front door speaker.





6 . Remove the front door access panel.





Remove the retaining nuts.









7 . Remove the exterior mirror access panel.





Remove the retaining screws.









8 . Remove the front door handle release cable access panel.





Remove the retaining screw.
