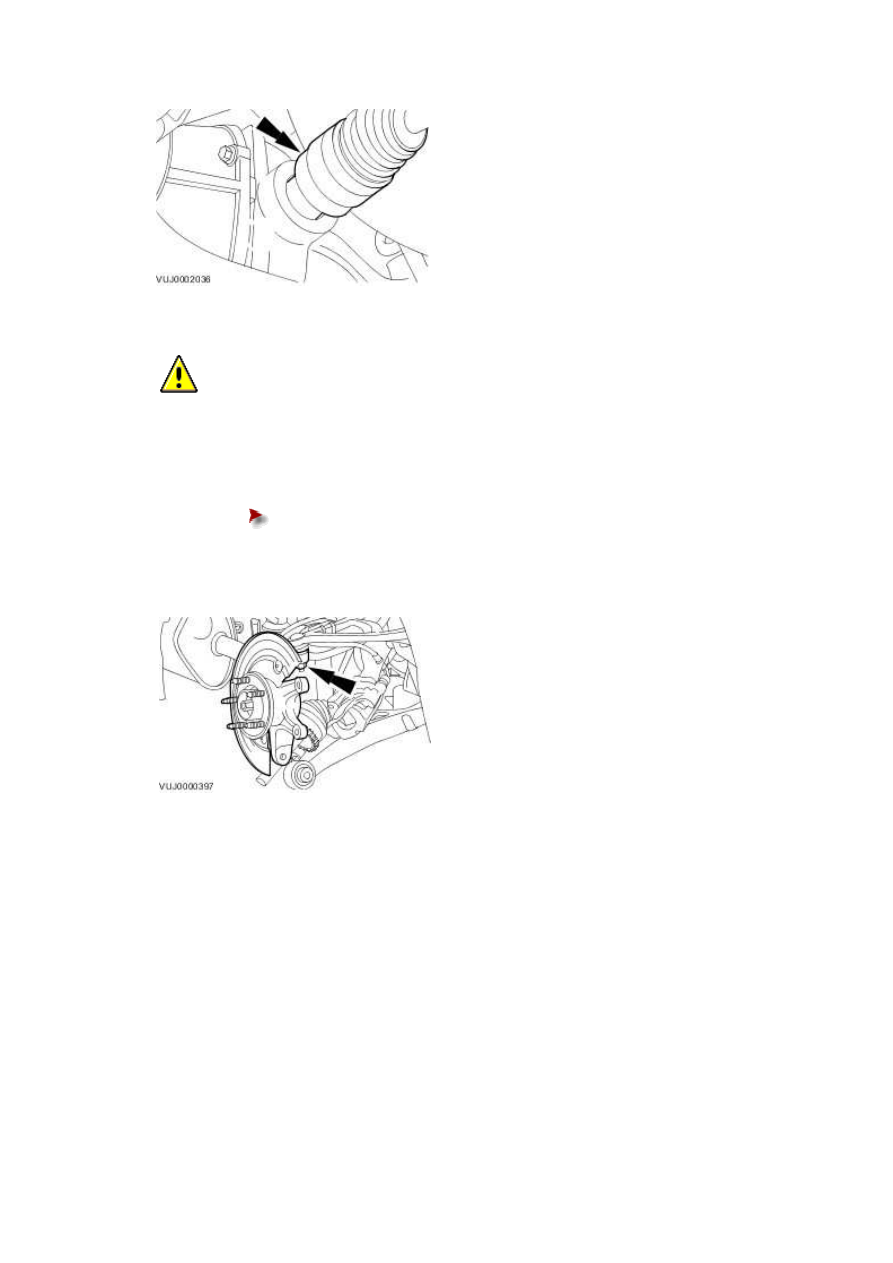

  CAUTION: Axle fluid should flow from the filler plug threaded hole when full. Failure

to follow this instruction may result in damage to the axle.





Check and top up the axle assembly fluid level as required.





Tighten to 34 Nm.









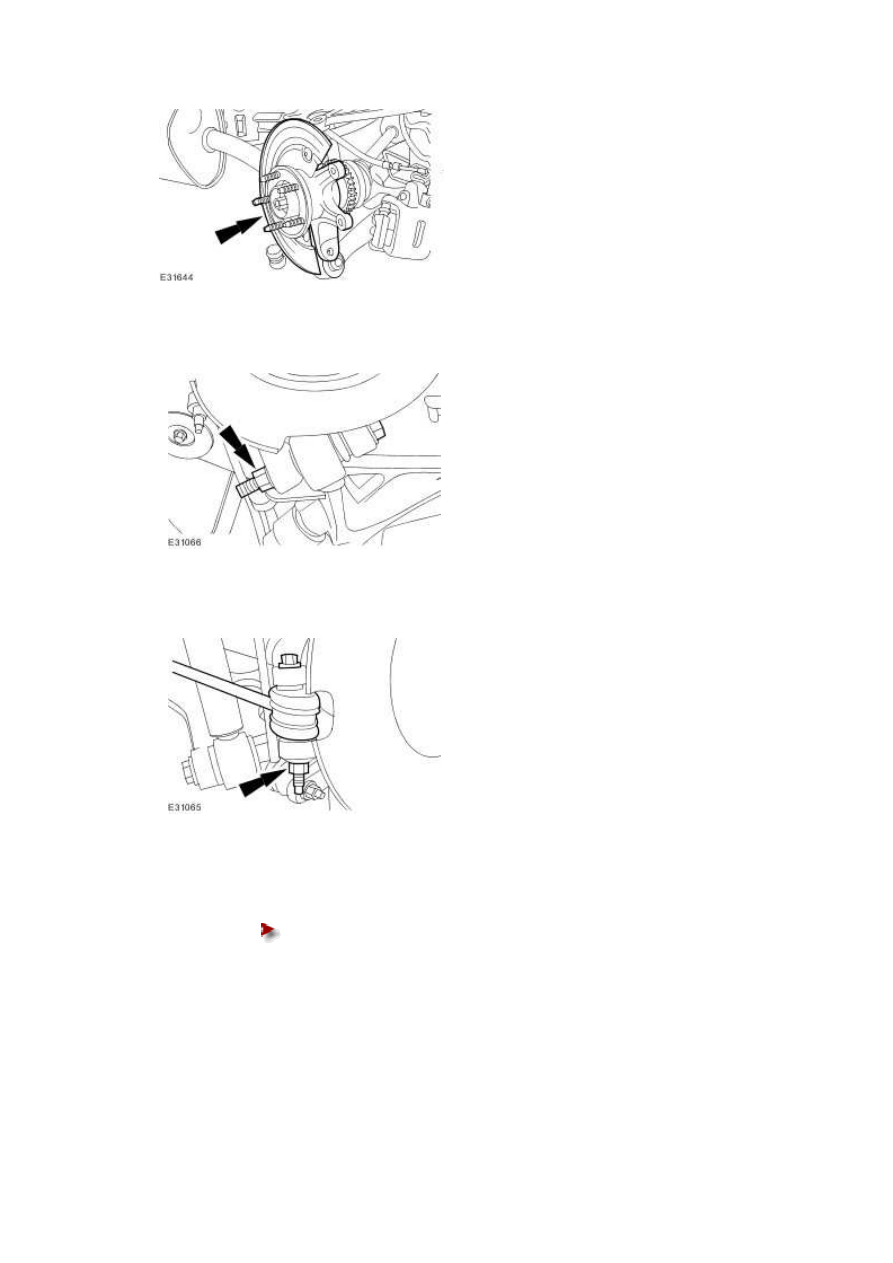

8 . Install the wheel knuckle assembly.







9 . NOTE:





Using the old wheel hub nut, tighten to 150 Nm.



Attach the wheel knuckle to the halfshaft.







10 . Install the lower arm to the wheel knuckle.







11 . Install the outer tie rod retaining nut.







12 . Install the ABS sensor.





Tighten to 9 Nm.





www.







13

.



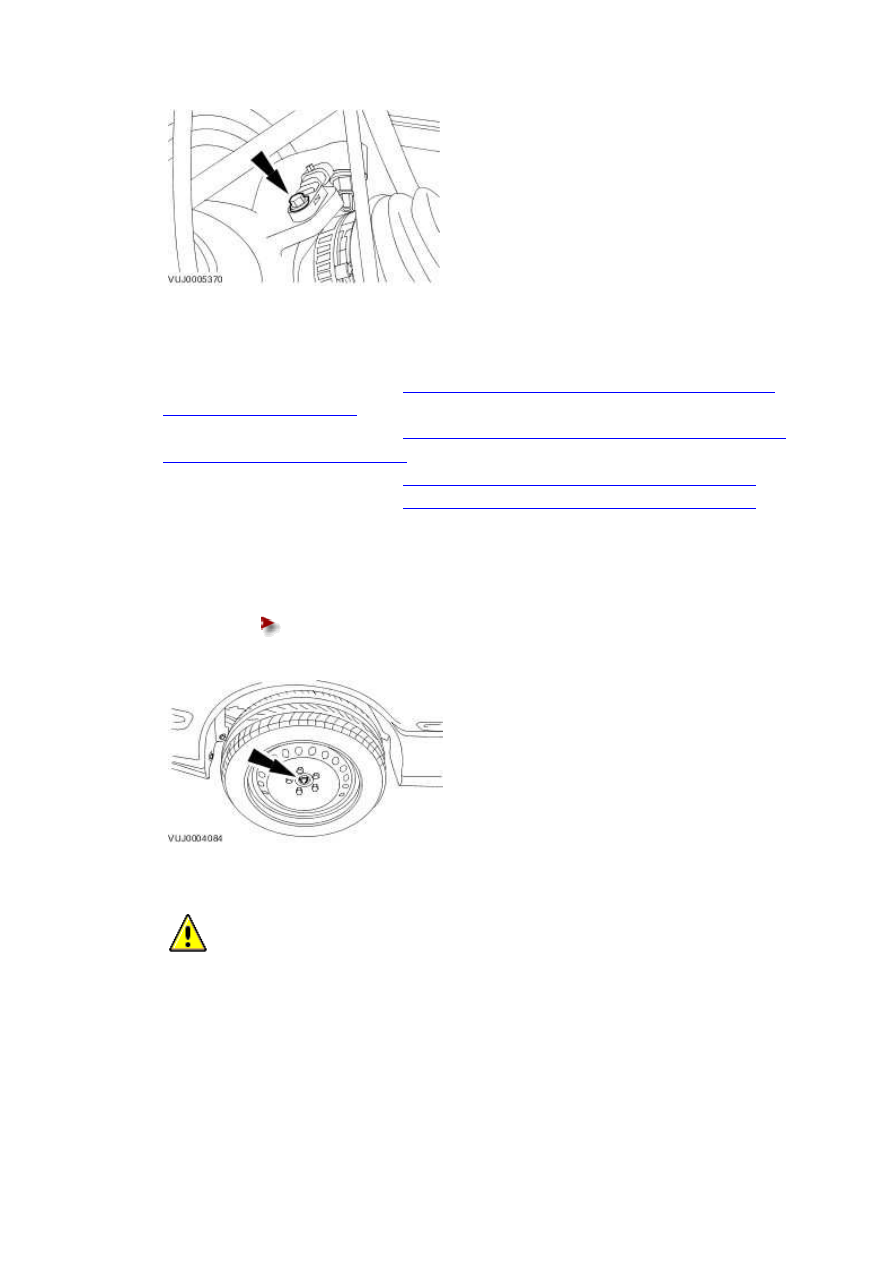

Install the brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - VIN Range: G45704->G99999 (70.10.11)

 or

For additional information, refer to

Brake Disc - VIN Range: G45704->G99999 (70.10.11)









14 . Remove and discard the old wheel hub nut, install a new wheel hub nut.





Tighten to 300 Nm.











15

.

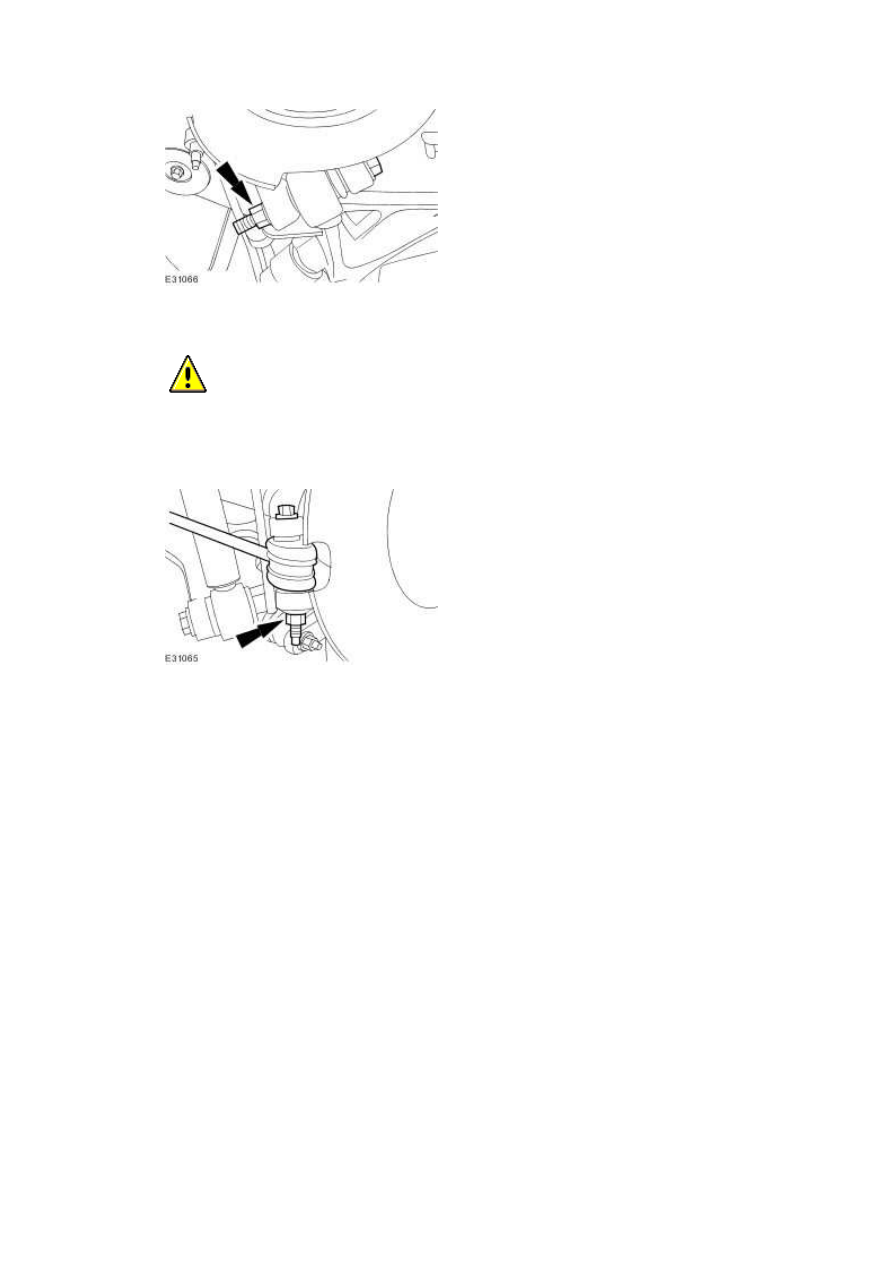

  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 150 Nm.







16

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 55 Nm.
