Jaguar XJ (X350). Manual - part 1476

Rear Seat Backrest Cover (76.70.48)

Removal



1 . Remove the rear seat armrest.

For additional information, refer to Rear Seat Armrest (76.70.39)





2 . Remove the rear seat head restraints.







3 . NOTE:



Left-hand shown for clarity, others similar.


Detach the rear seat head restraint retaining post.







4 . NOTE:



Left-hand shown for clarity, others similar.


Remove the rear seat head restraint retaining post.







5 . Detach the rear seat backrest cover.







6 . Remove the rear seat backrest cover retaining clips.







7 . Remove the rear seat backrest cover and cushion.







8 . Remove and discard the rear seat backrest cover retaining clips.

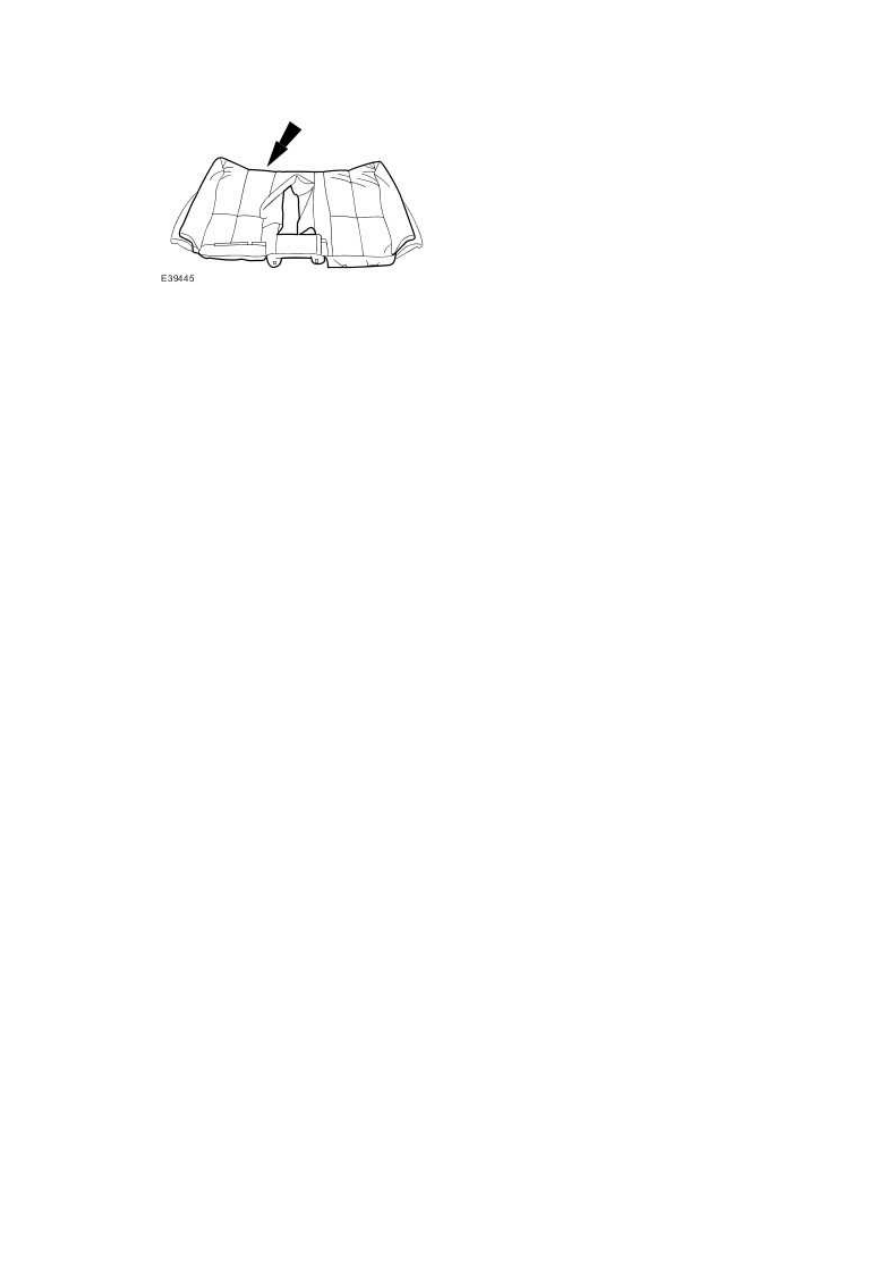

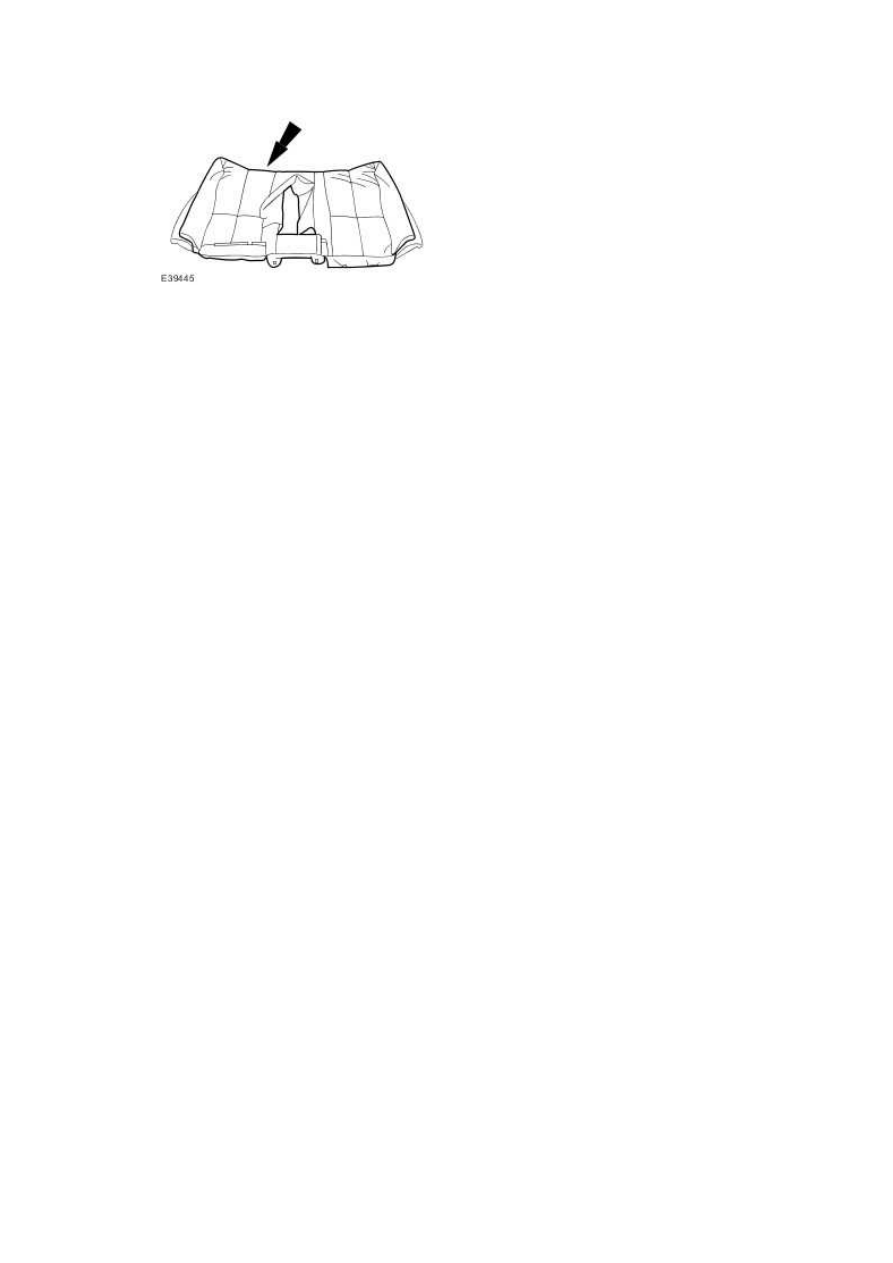

9 . Remove the rear seat backrest cover.

www.






Installation



1 . NOTE:



Install new rear seat backrest cover retaining clips.


To install, reverse the removal procedure.







Rear Seat Control Switch (86.75.42)

Removal



1 . Remove the rear seat cushion. For additional information refer to

For additional information, refer to Rear Outer Seat Cushion (76.70.44)  or
For additional information, refer to Rear Seat Cushion (76.70.37)  in this section.

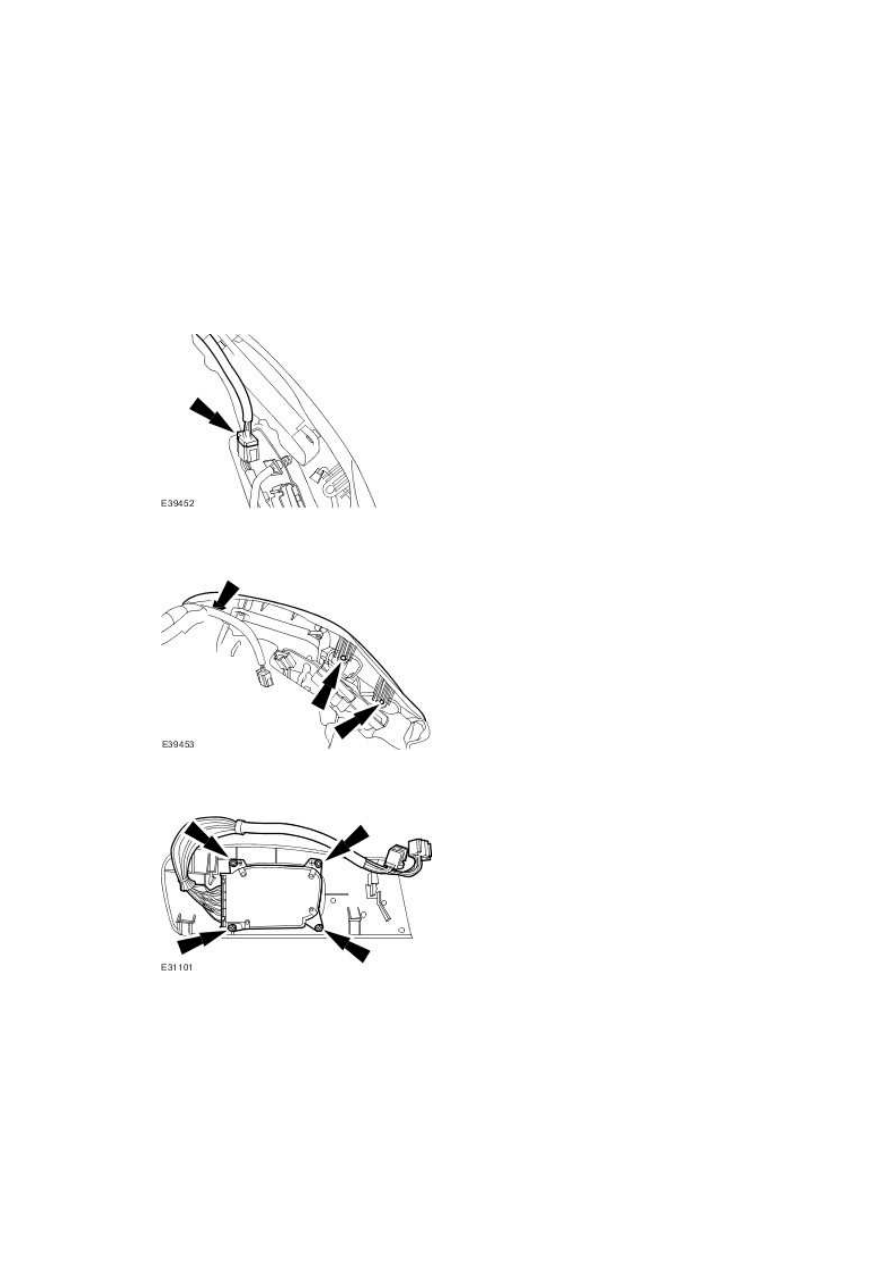

2 . Disconnect the rear seat control switch electrical connector.







3 . Remove the rear seat control switch and trim panel assembly.







4 . Remove the rear seat control switch.






Installation



1 . To install, reverse the removal procedure.

www.
