Lumbar Assembly (86.75.12)

Removal



1
.

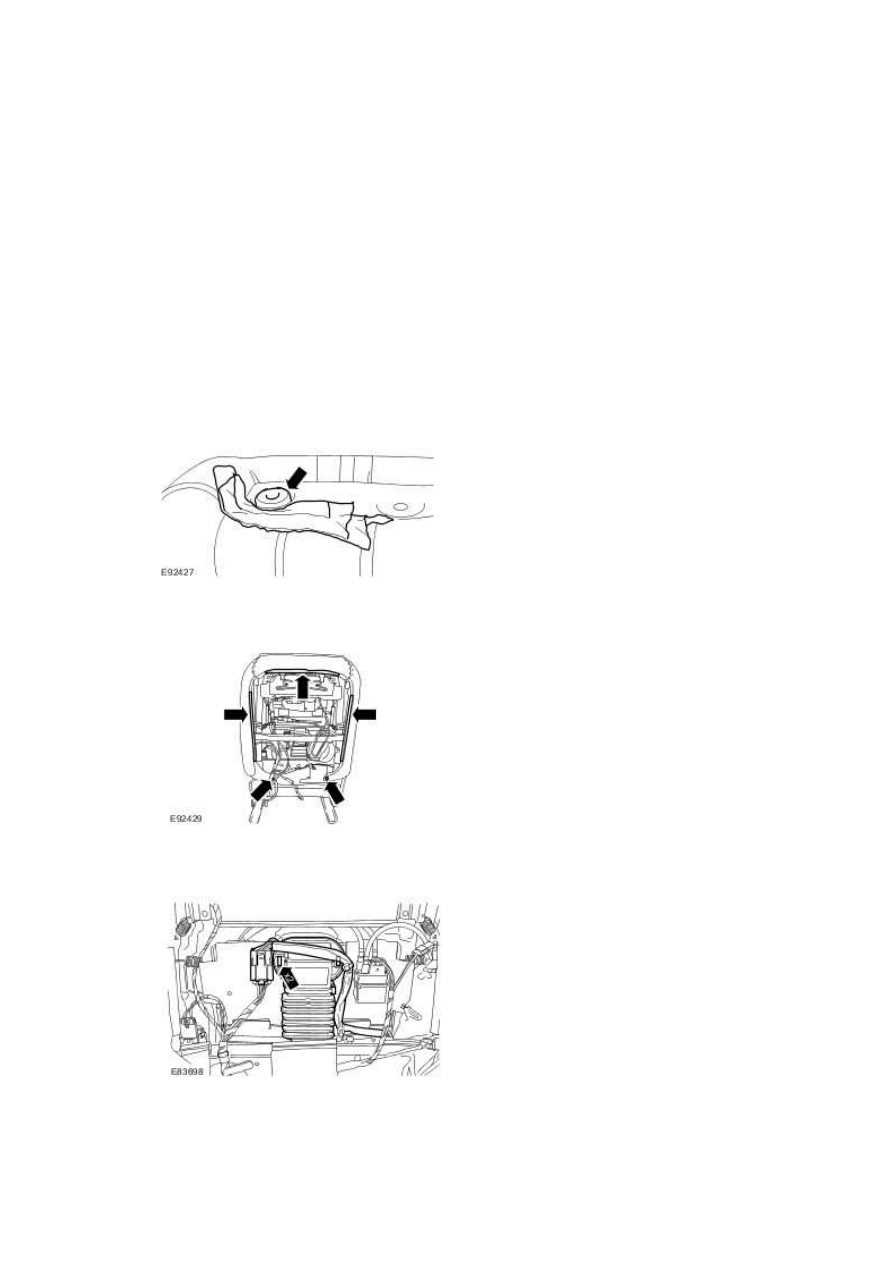

Remove the front seat head restraint.
For additional information, refer to Front Seat Head Restraint - Vehicles With: Head
Restraint Video Display, VIN Range: H18680->H99999 (76.70.14)





2 . NOTE:



Apply suitable protective tape around the right-hand head restraint guide tube.


Using a suitable tool, remove the front seat head restraint guide sleeve.







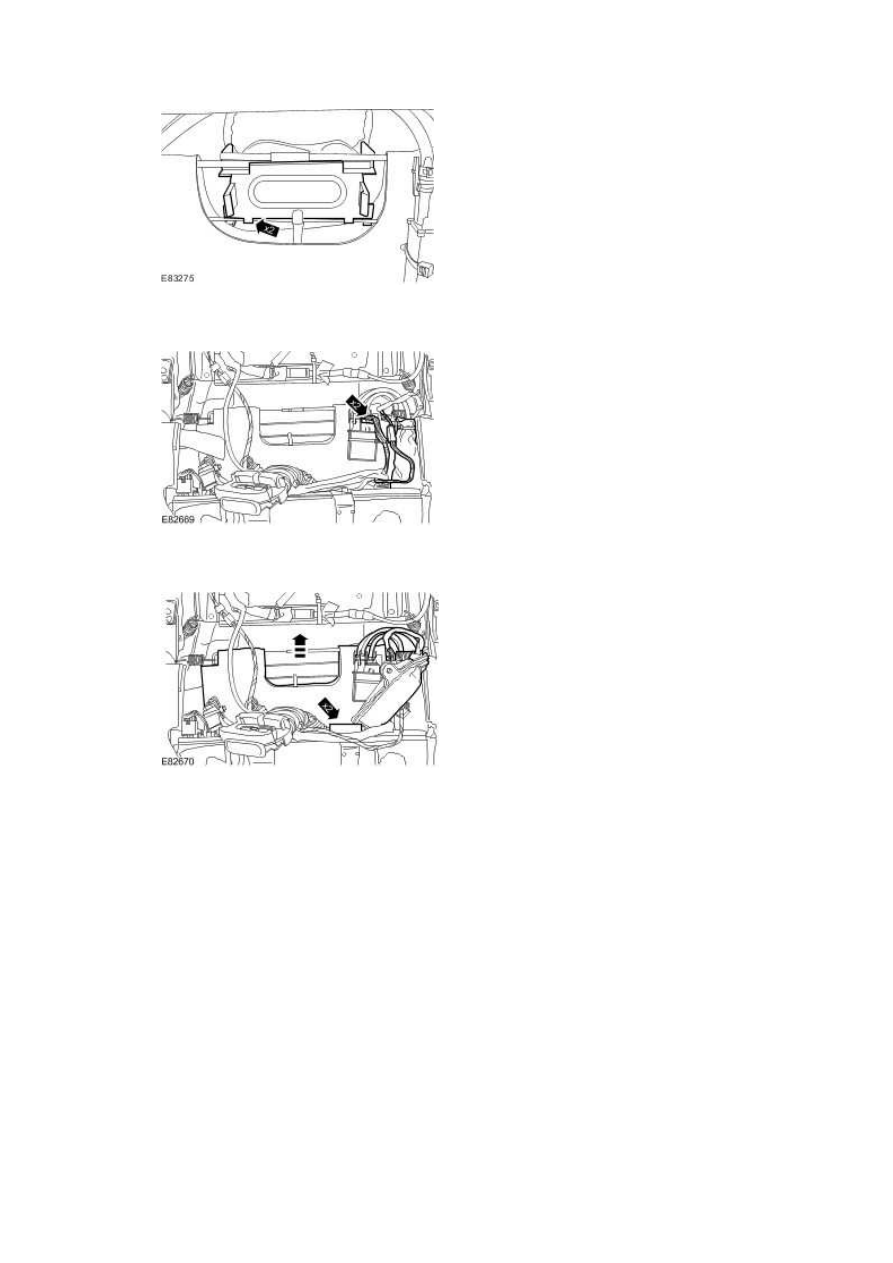

3 . Detach and reposition the front seat backrest cover from the front seat backrest frame.







4 . Detach and reposition the front seat backrest thermo-electric device.







5 . Detach the front seat backrest thermo-electric device duct.







6 . Disconnect the 2 lumber assembly electrical connectors.







7 . Remove the lumbar assembly.






Installation



1 . To install, reverse the removal procedure.







www.

Memory Seat Position Switch

Removal



1 . Remove the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)





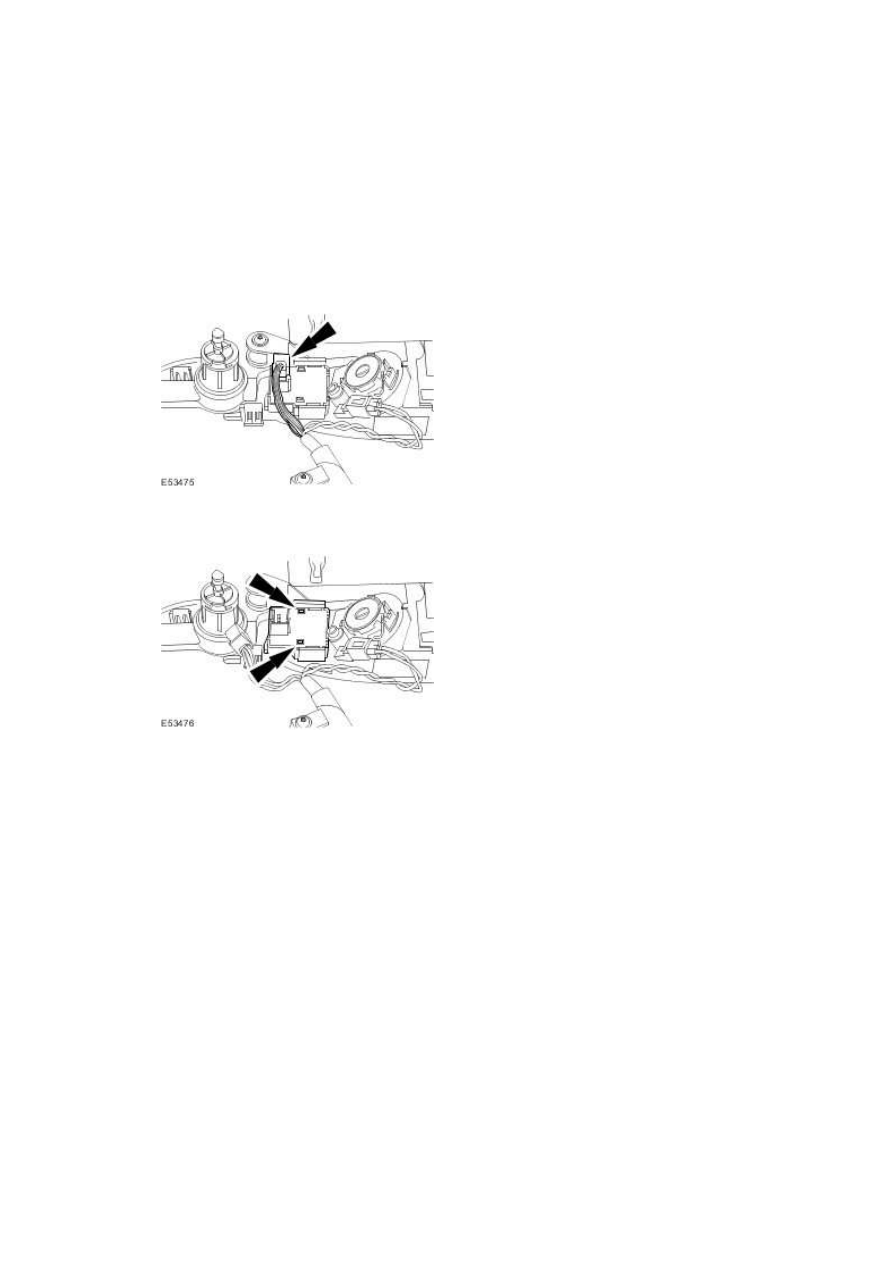

2 . Disconnect the electrical connector.







3 . Remove the rear memory seat switch.






Installation



1 . To install, reverse the removal.







Rear Outer Seat Backrest (76.70.76)

Removal



1
.

NOTE:



To aid installation make sure the rear outer seat backrest is in the fully reclined
position before removal..


Remove the rear seat cushion. For additional information refer to
For additional information, refer to Rear Outer Seat Cushion (76.70.44)  or
For additional information, refer to Rear Seat Cushion (76.70.37)  in this section.

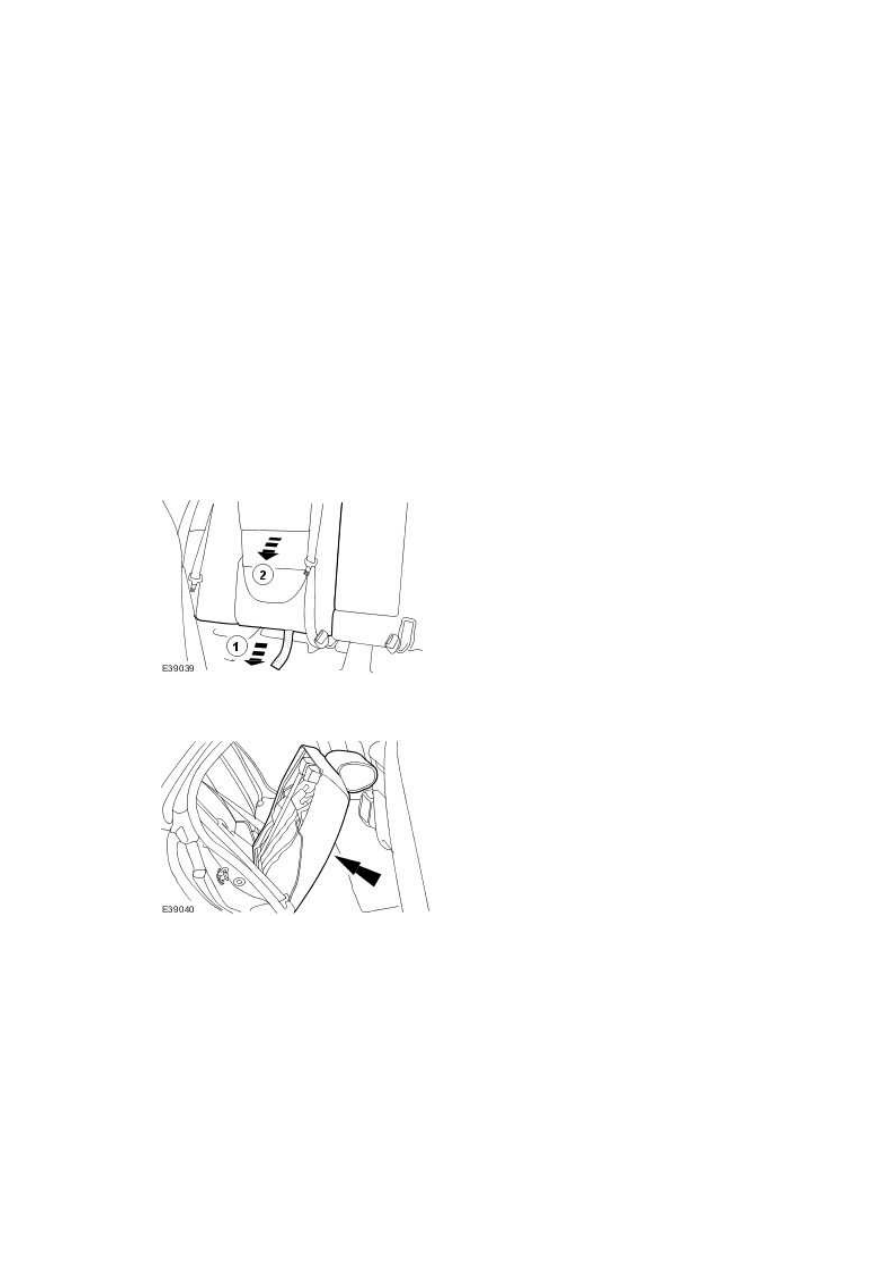

2 . Detach the rear outer seat backrest.



1) Release the rear outer seat backrest retaining clip.



2) Detach the rear outer seat backrest.









3 . Remove the rear outer seat backrest.
