Jaguar XJ (X350). Manual - part 1455

.



Do not remove or carry out any repairs to the anti-whiplash system (AWS) on
the front seat backrest. Left-hand shown, right-hand similar.


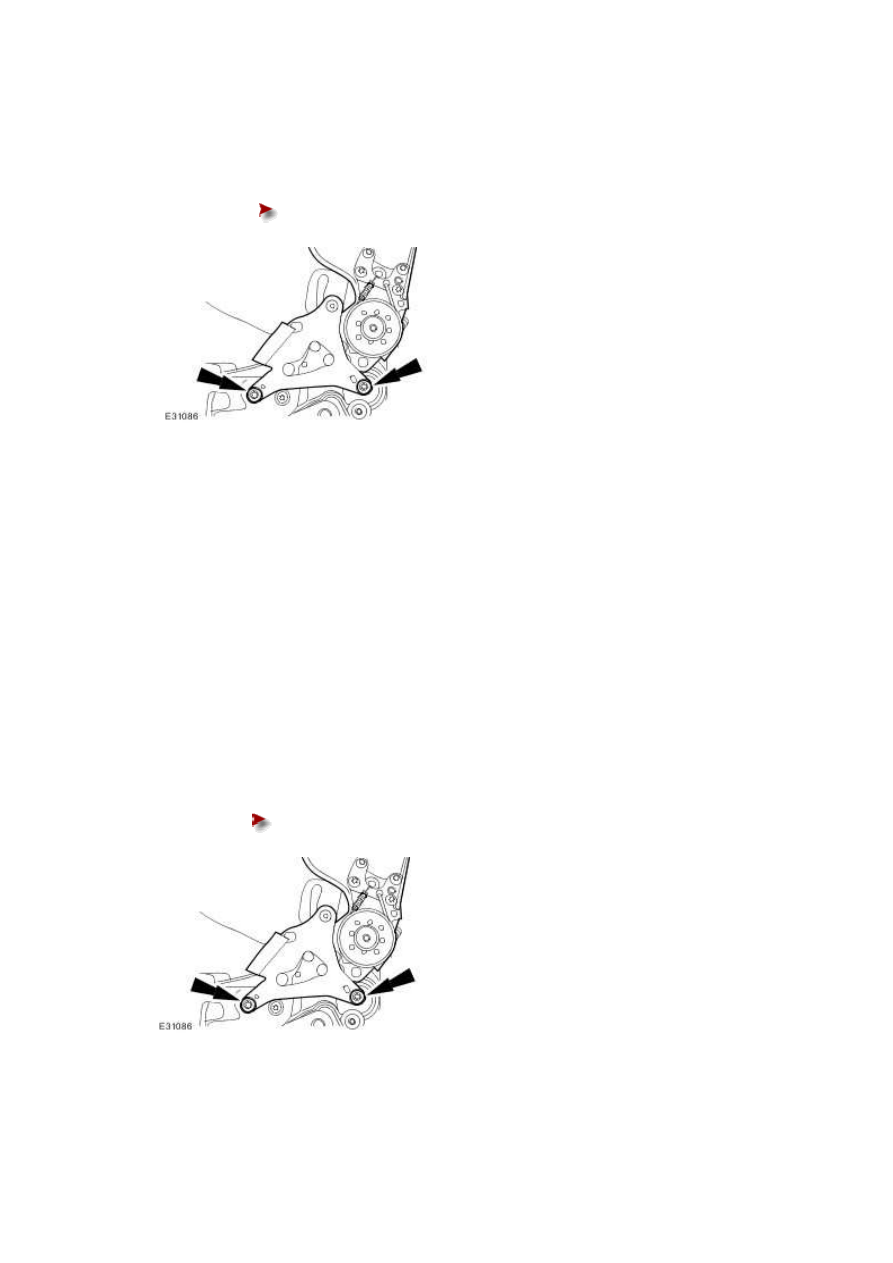

Remove the front seat backrest.

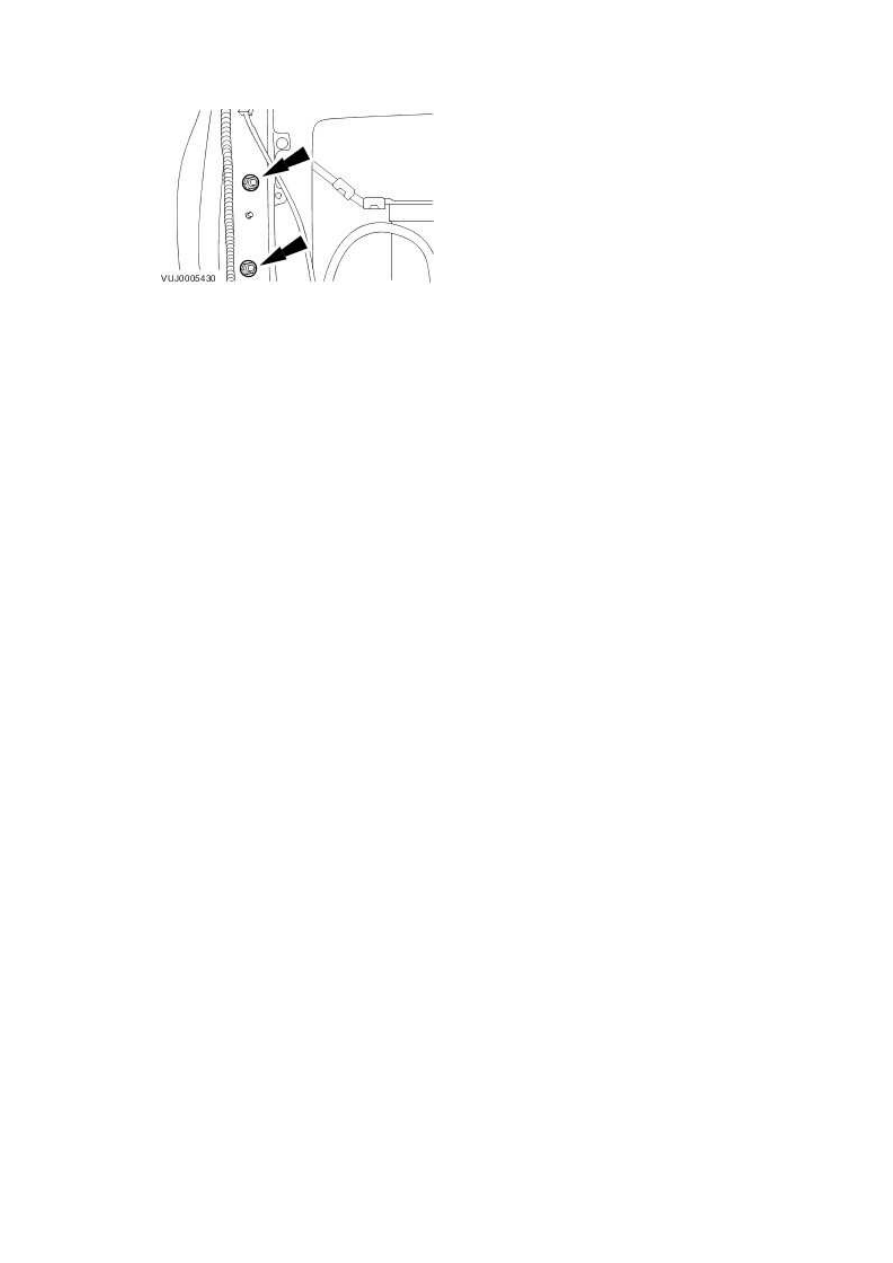

Remove the front seat backrest retaining bolts.








Installation



1
.

NOTE:



Do not remove or carry out any repairs to the anti-whiplash system (AWS) on the
front seat backrest.


NOTE:



In the event of the AWS operating, there are no serviceable components.


NOTE:



Left-hand shown, right-hand similar.


To install, reverse the removal procedure.





Tighten to 35 Nm.









2 . Tighten to 7 Nm.

16  NOTE:









www.

Front Seat Backrest - VIN Range: H18680-
>H99999 (76.70.06)

Removal



1
.

  WARNING: A restraints control module (RCM) only requires

replacement if the system has incurred five separate deployments. At no time
change the RCM for less than five separate deployments.



  WARNING: Always wear safety glasses when repairing an air bag

supplemental restraint system (SRS) vehicle and when handling an air bag
module. Failure to follow this instruction may result in personal injury.



  WARNING: Carry a live air bag module with the air bag and trim cover

pointed away from your body. This will reduce the risk of injury in the event of
an accidental deployment. Failure to follow this instruction may result in
personal injury.



  WARNING: Do not set a live air bag module down with the trim cover

face down. Failure to follow this instruction may result in personal injury.



  WARNING: Never probe the connectors on the air bag module. Doing so

may result in air bag deployment. Failure to follow this instruction may result in
personal injury.



  WARNING: Vehicle sensor orientation is critical for correct system

operation. If a vehicle equipped with an air bag SRS is involved in a collision,
inspect the sensor mounting bracket and wiring pigtail for deformation. If
damaged, replace the sensor whether or not the air bag is deployed.



  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag SRS components. To deplete the backup power supply energy, disconnect the
battery ground cable and wait one minute. Failure to follow this instruction may
result in personal injury.





When installing a new air bag module, a prepaid return postcard is provided with
the replacement air bag module. The serial number for the new part and the
vehicle identification number (VIN) must be recorded and sent to Jaguar Cars Ltd.


Remove the front seat head restraint.
For additional information, refer to Front Seat Head Restraint - Vehicles With: Head
Restraint Video Display, VIN Range: H18680->H99999 (76.70.14)





2 . NOTE:



Apply suitable protective tape around the right-hand head restraint guide tube.


Using a suitable tool, remove the front seat head restraint guide sleeve.

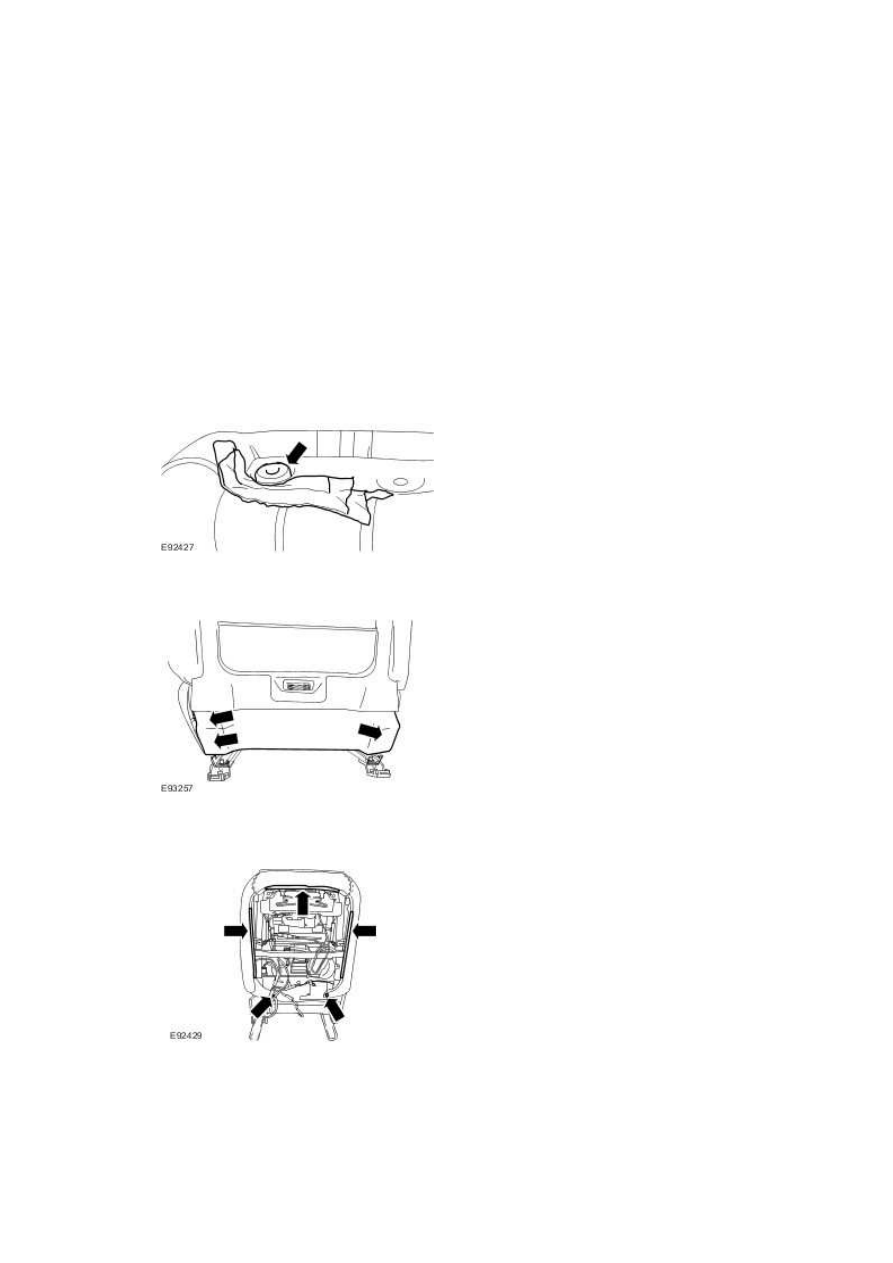

3 . Detach the front seat backrest lower rear cover.







4 . Detach the front seat backrest cover from the front seat backrest frame.







5 . Release the wiring harness and the front seat backrest thermo-electric device duct.

NOTE:
