Item  Part Number

Description

1



CJB (central junction box)

2



Battery

3



Memory seat switches

4



Rear height motor

5



Front height motor

6



Squab recline motor

7



Seat fore/aft motor

8



Head restraint adjustment motor

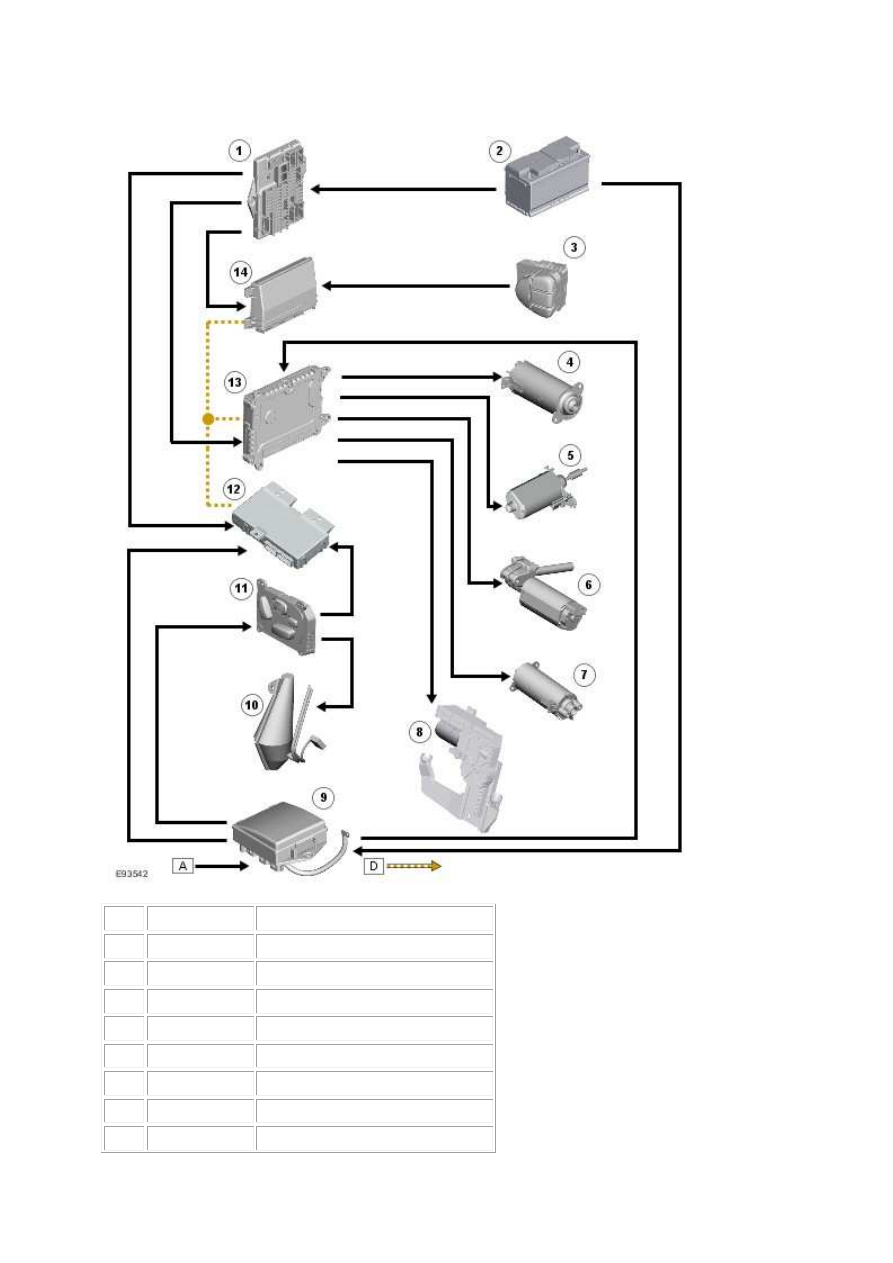

DRIVER MEMORY SEAT CONTROL DIAGRAM

NOTE:


A = Hardwired; D = High speed CAN bus

9



RJB (rear junction box)

10



Lumbar pump motor

11



Drivers seat switch pack

12



Seat control module

13



Front electrical module

14



Driver door module



www.





Item  Part Number

Description

1



Battery

2



RJB (rear junction box)

3



CJB (central junction box)

4



RH (right-hand) rear seat heater control switch

5



LH (left-hand) rear seat heater control switch

6



FEM (front electronic module)

7



RH (right-hand) rear seat heater

8



LH (left-hand) rear seat heater

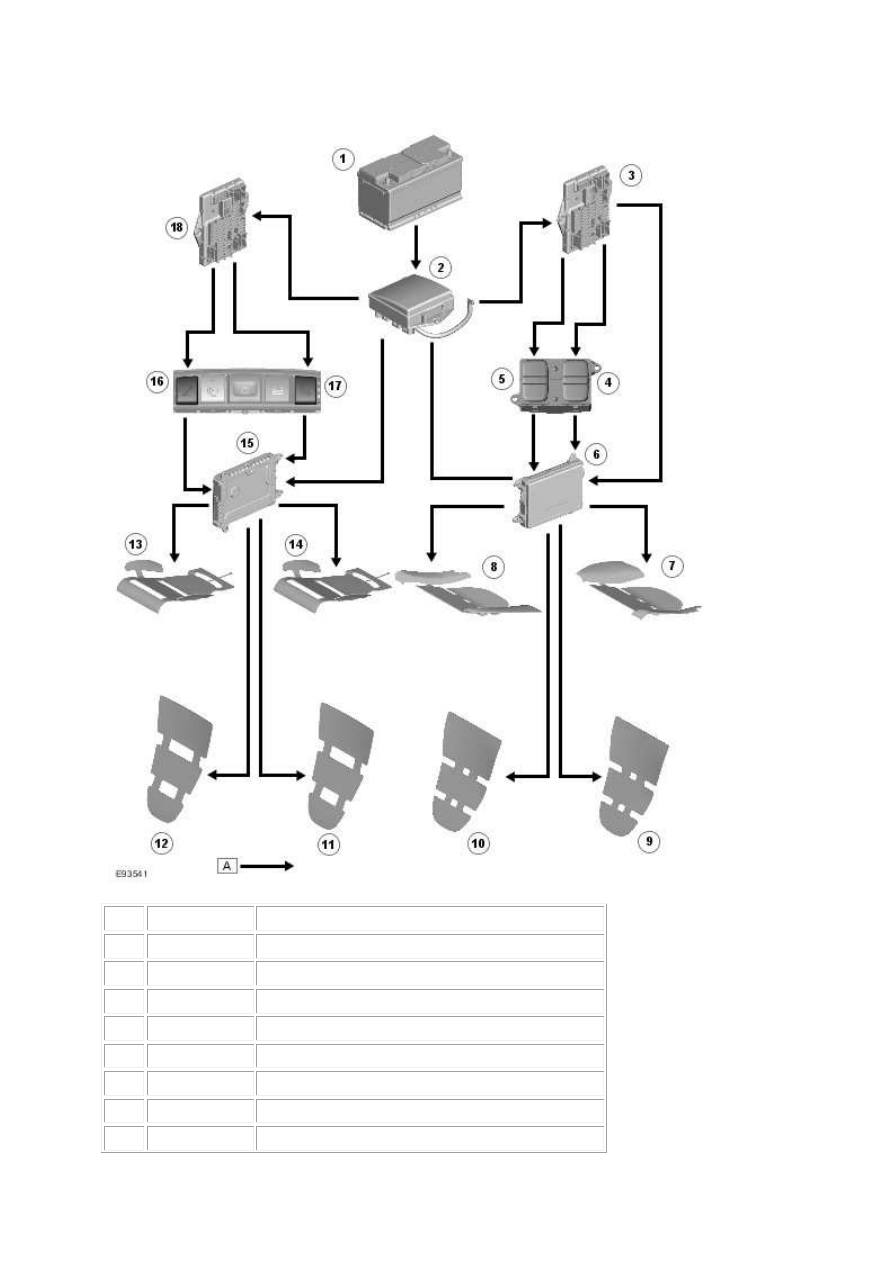

HEATED SEAT CONTROL DIAGRAM

NOTE:


A = Hardwired

9



RH (right-hand) rear seat back heater

10



LH (left-hand) rear seat back heater

11



RH (right-hand) front seat back heater

12



LH (left-hand) front seat back heater

13



LH (left-hand) front seat heater

14



RH (right-hand) front seat heater

15



REM (rear electronic module)

16



LH (left-hand) front seat heater control switch

17



RH (right-hand) front seat heater control switch

18



CJB (central junction box)
