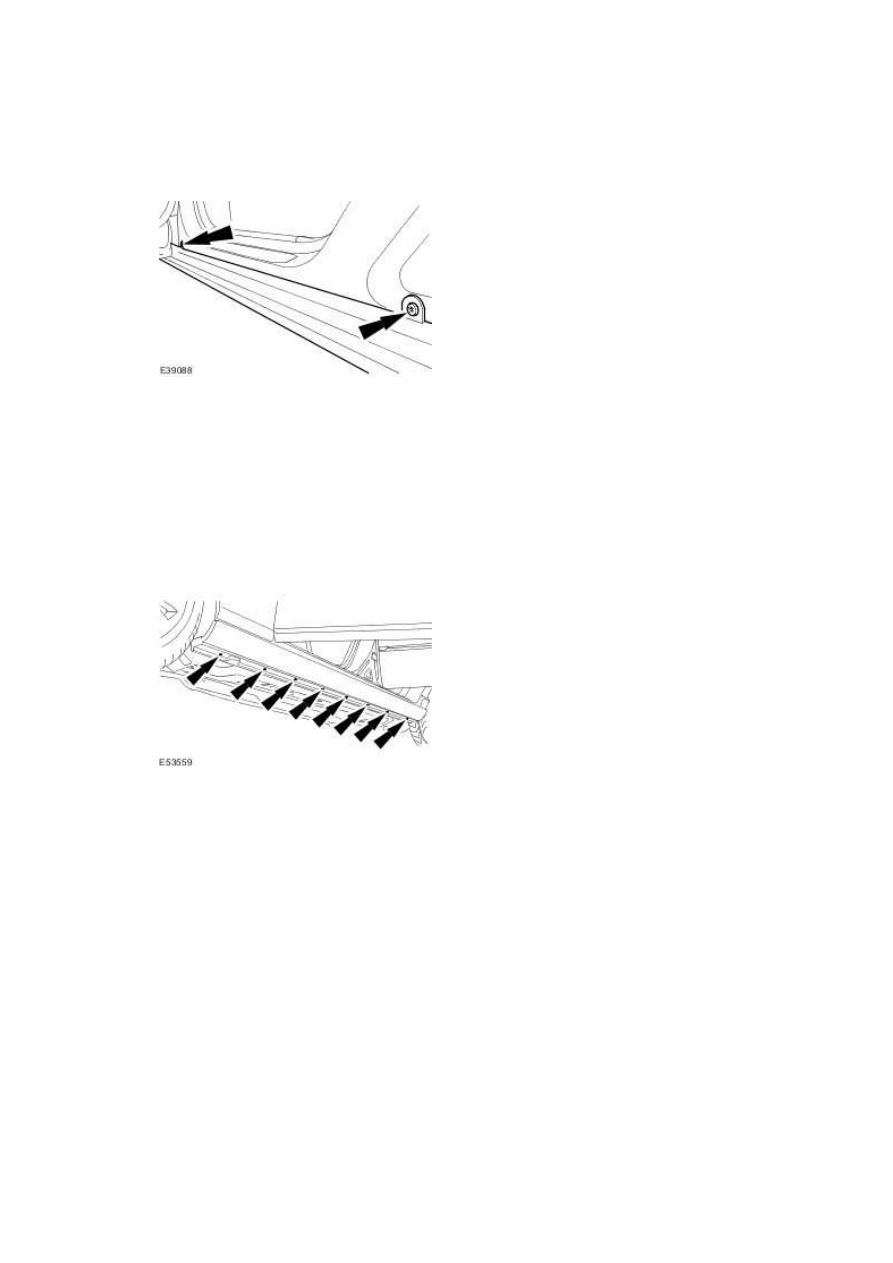

4 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding rear retaining clip.





Short wheelbase

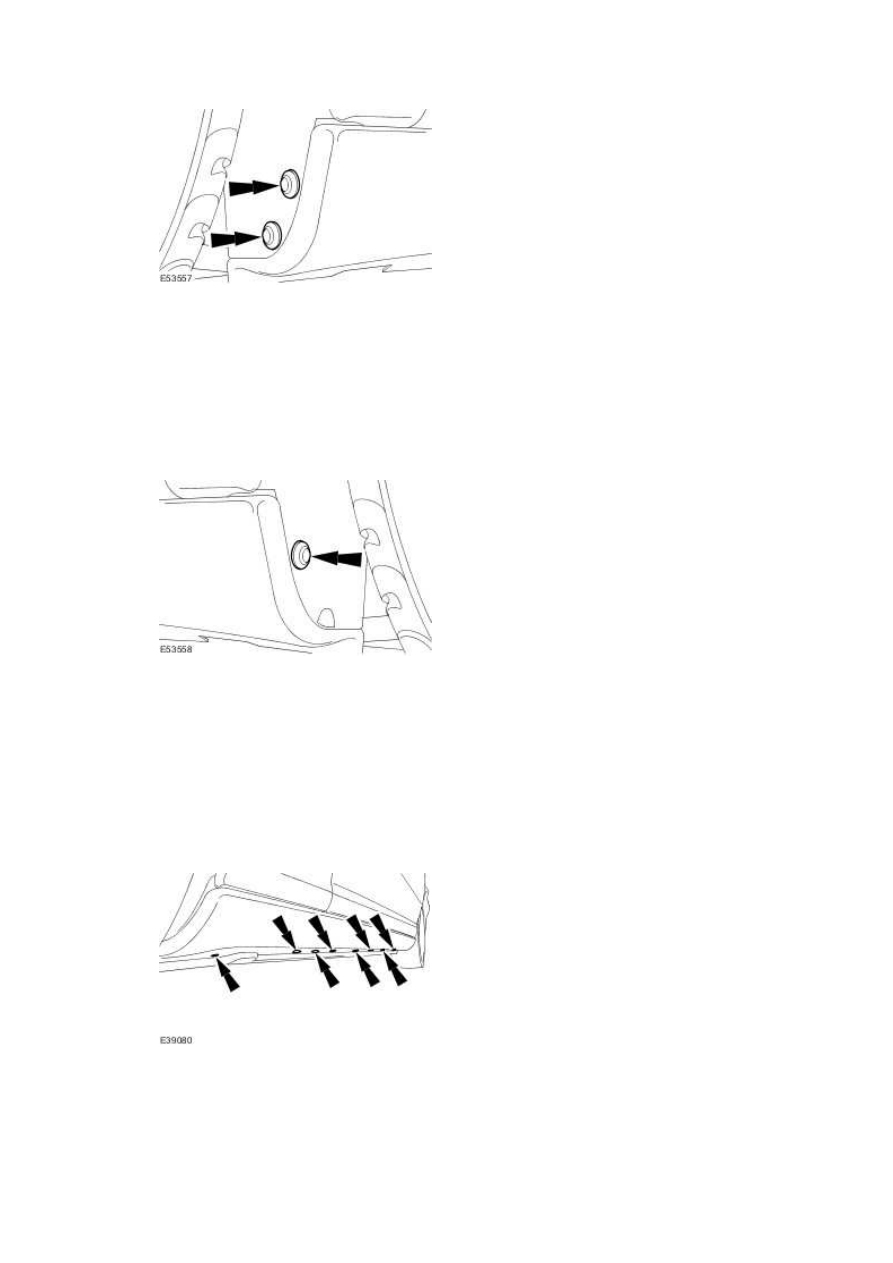

5 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding lower retaining fixings.









Left-hand shown, right-hand similar.



Remove the rocker panel moulding.





Long wheelbase



7 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding lower retaining fixings.

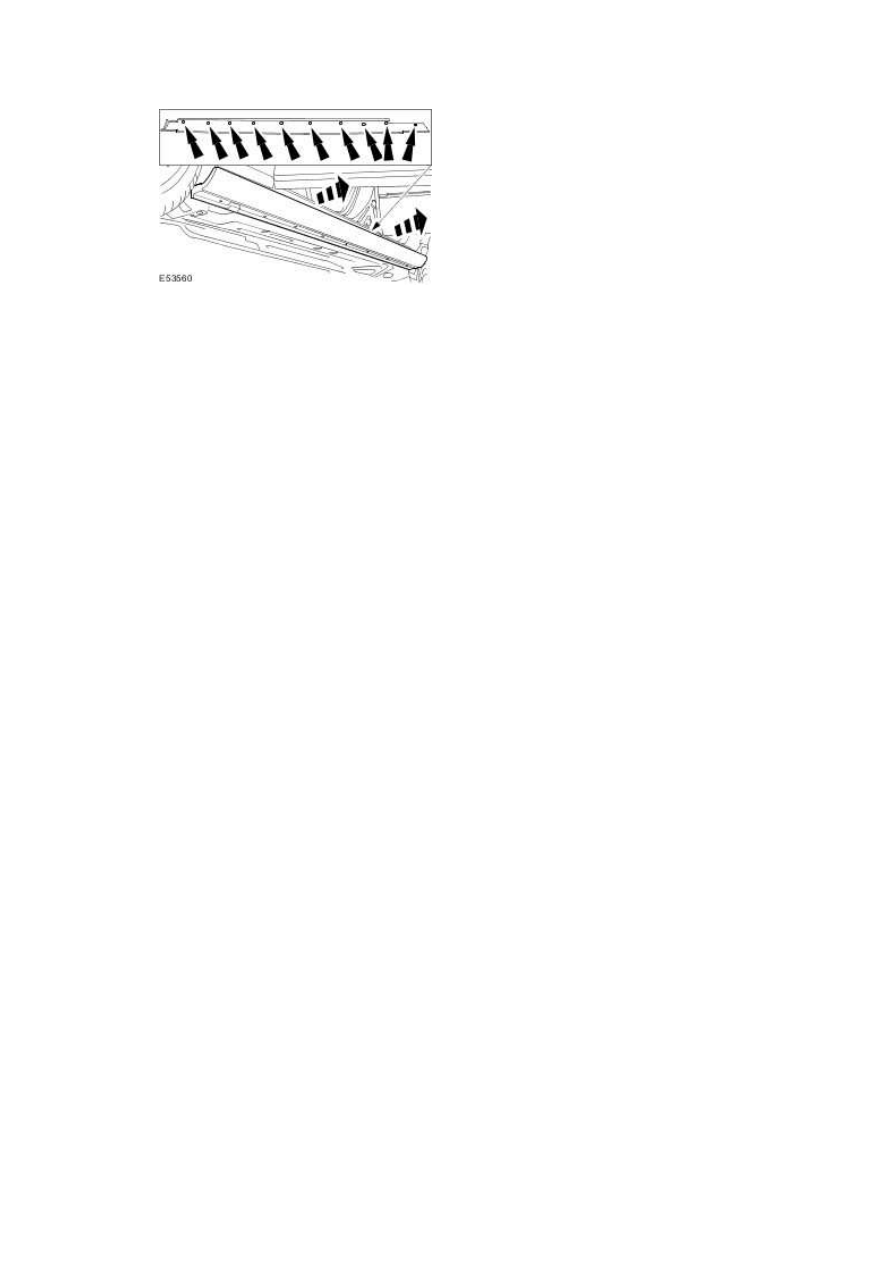

8 . NOTE:





Left-hand shown, right-hand similar.



Remove the rocker panel moulding.



6 . NOTE:

www.







Installation



1 . To install, reverse the removal procedure.







Window Moulding (76.43.20)

Removal

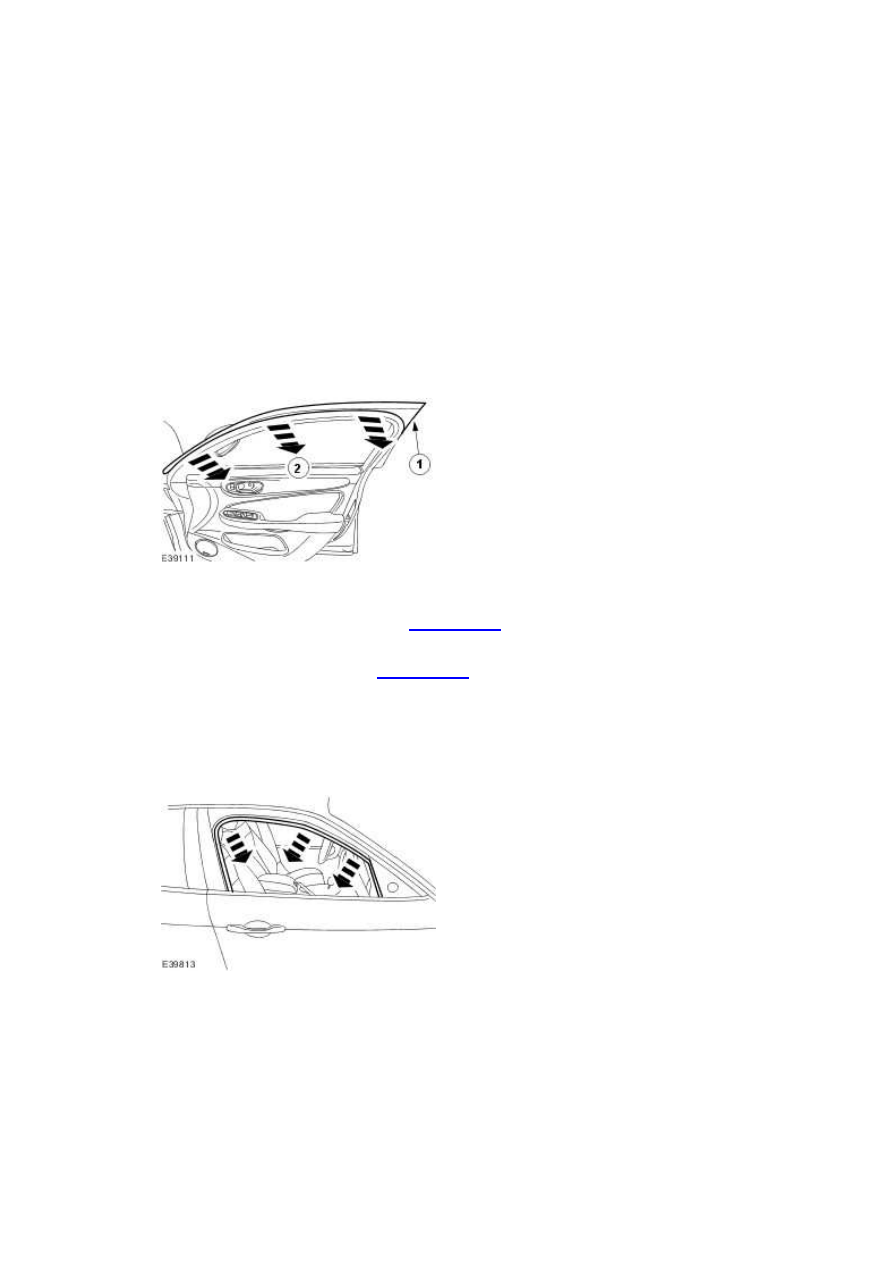

1 . NOTE:



Right-hand shown, left-hand similar.


Detach the door margin seal to the waist of the door.



1) Remove the retaining peg.



2) Detach the door margin seal to the waist of the door.









2 . Remove the front door trim panel. <<501-05>>





3 . Remove the rear view mirror. <<501-09>>





4 . NOTE:



Right-hand shown, left-hand similar.


Detach the front door glass channeling.







5
.

NOTE:



Right-hand shown, left-hand similar.


NOTE:



Starting at the upper outer corner and using a suitable trim tool remove the door
