1 . To install, reverse the removal procedure.







Rear Window Blind Arm

Removal



1
.

  CAUTION: Lower the rear window blind to the rest position. Failure to

carry out this procedure may result in damage to the vehicle.


Lower the rear window blind to the rest position.

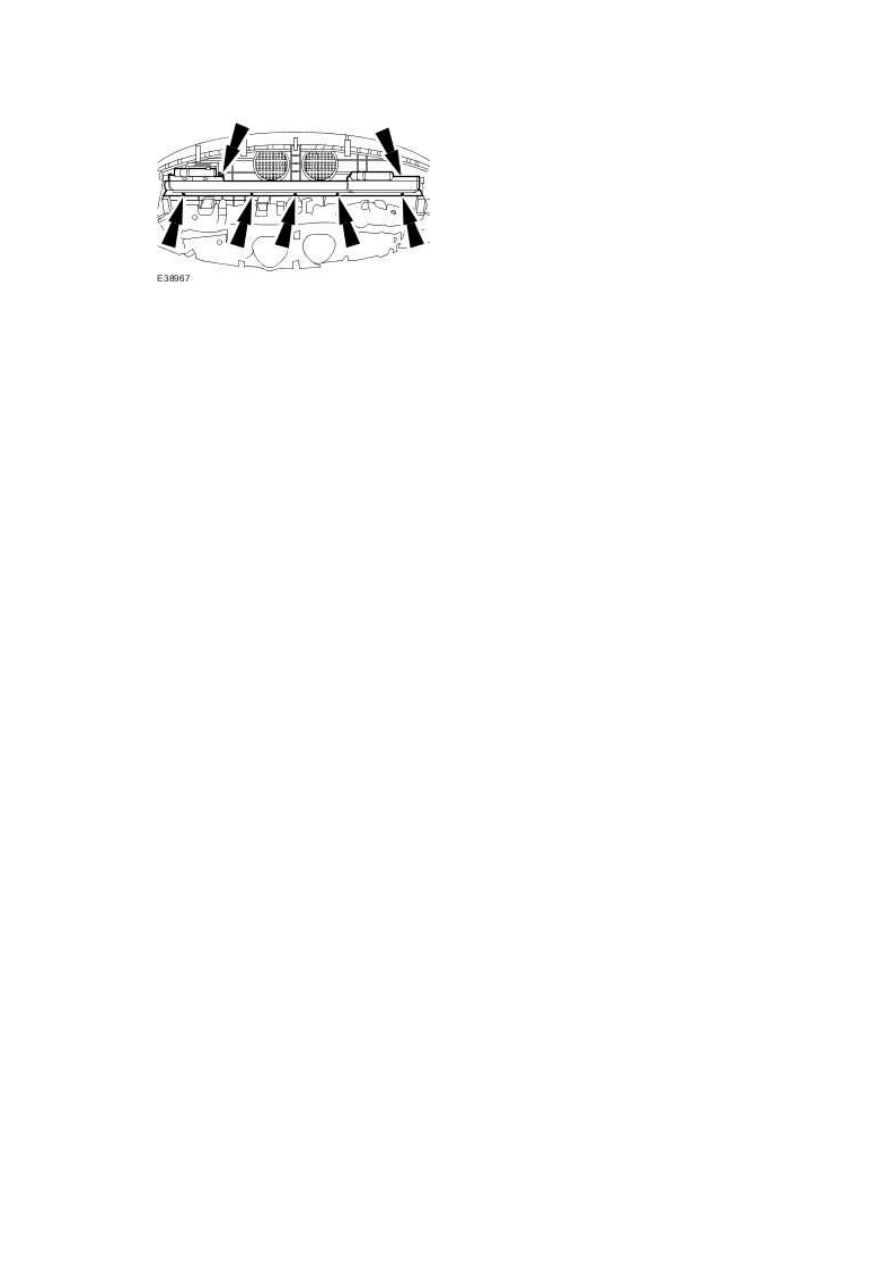

2 . Remove the parcel shelf.

For additional information, refer to Parcel Shelf (76.67.06)





3
.

  CAUTION: Do not extend the rear window blind more than 10 mm away

from the rear window blind guide trim. Failure to follow this instruction may
result in damage to the component.



  CAUTION: Do not extend the center of the rear window blind away from

the parcel shelf. Failure to follow this instruction may result in damage to the
component.


NOTE:



Left-hand shown, right-hand similar.


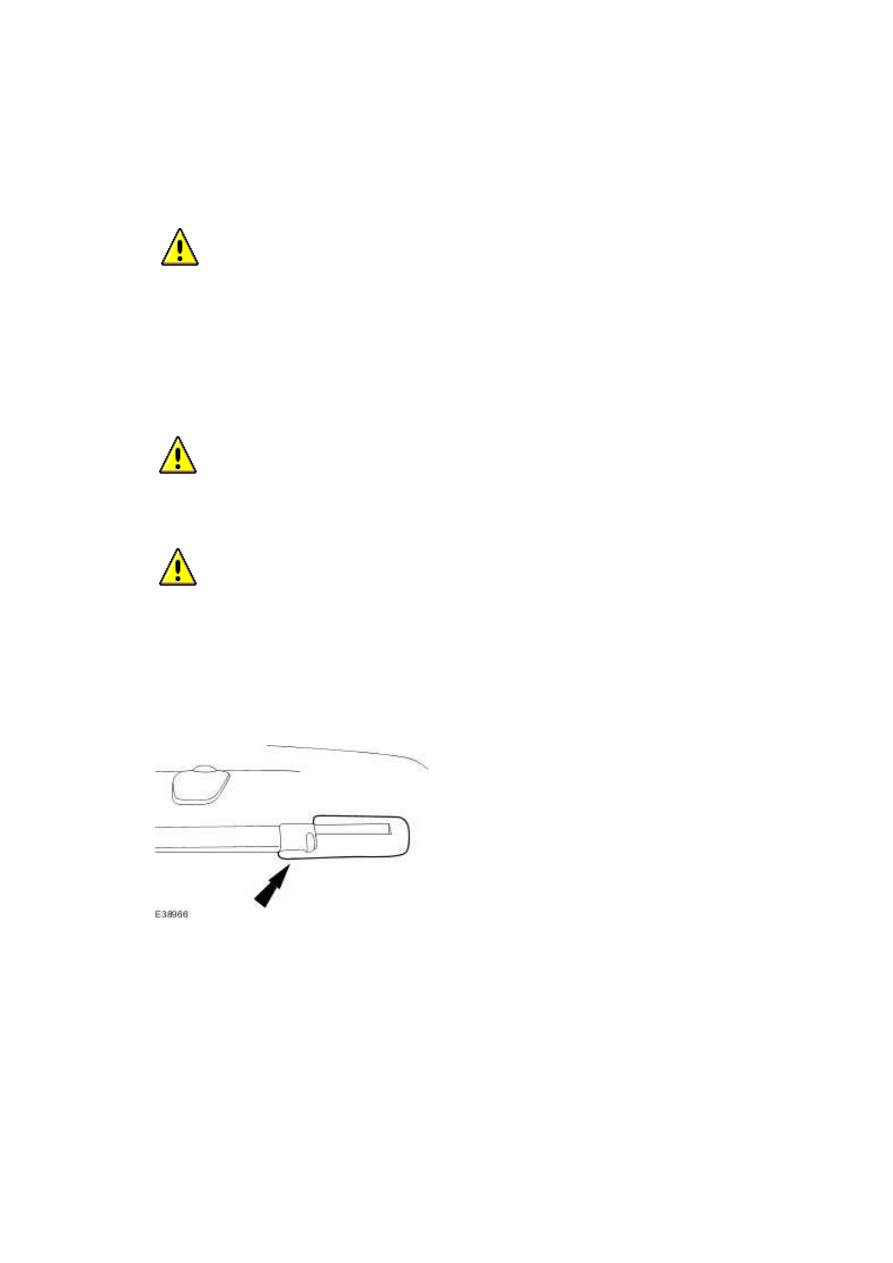

Remove the rear window blind guide trim.







4
.

NOTE:



Locally remove the insulation on the back of the parcel shelf to gain access to the
rear window blind retaining screws.


NOTE:



Note the fitted position of the washers.


Remove the rear window blind.

www.





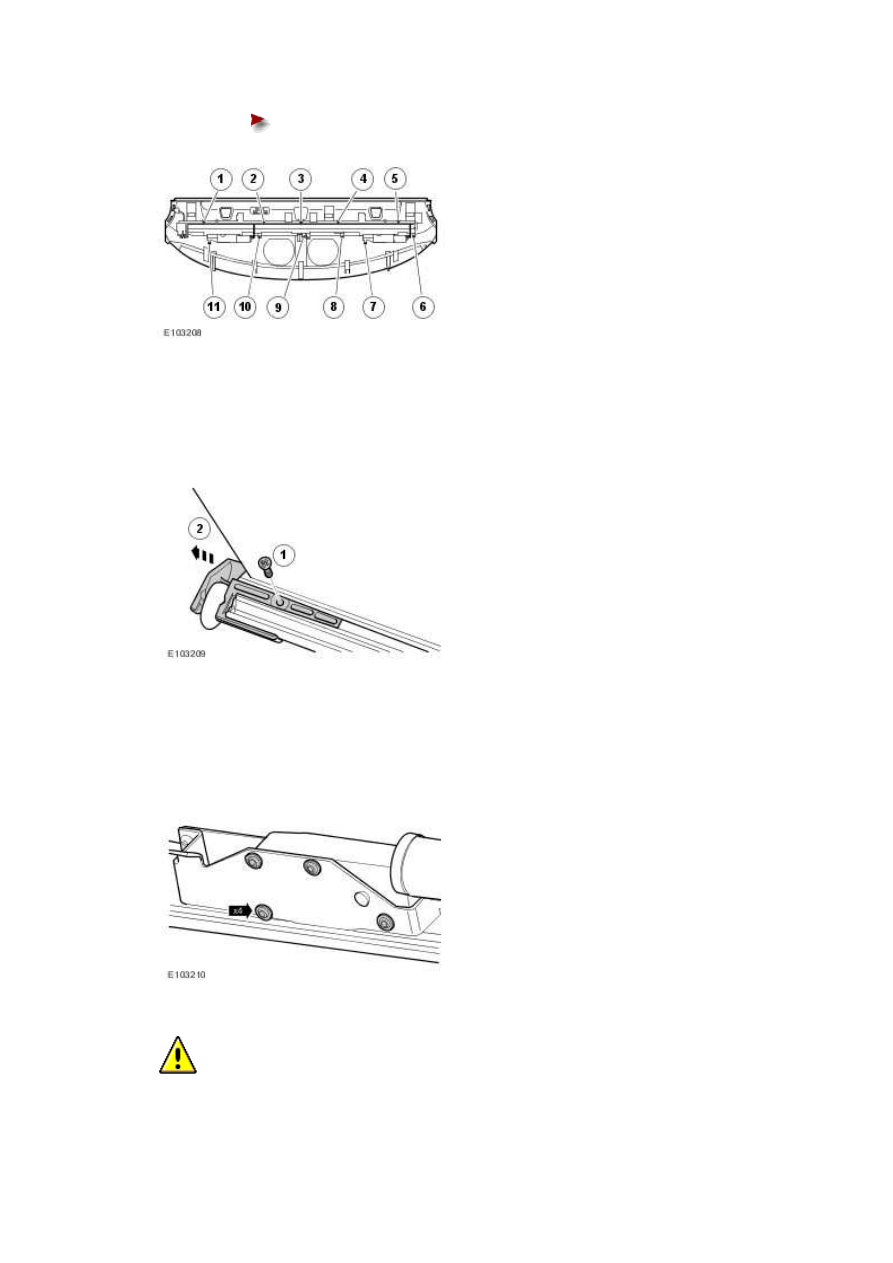

Remove the eleven screws.









5 . NOTE:



Left-hand shown, right-hand similar.


Remove the rear window blind end caps.







6 . NOTE:



Left-hand shown, right-hand similar.


Remove the rear window blind motor securing screws.







7
.

  CAUTION: Make sure that the rear window blind arms are not twisted

while removing the motors. Failure to follow this instruction may result in
damage to the components.



NOTE:



Left-hand shown, right-hand similar.


Remove the rear window blind motors.





Extend the rear window blind fully by hand.





The motors will rotate and release as the blind is extended.









8 . NOTE:



Left-hand shown, right-hand similar.


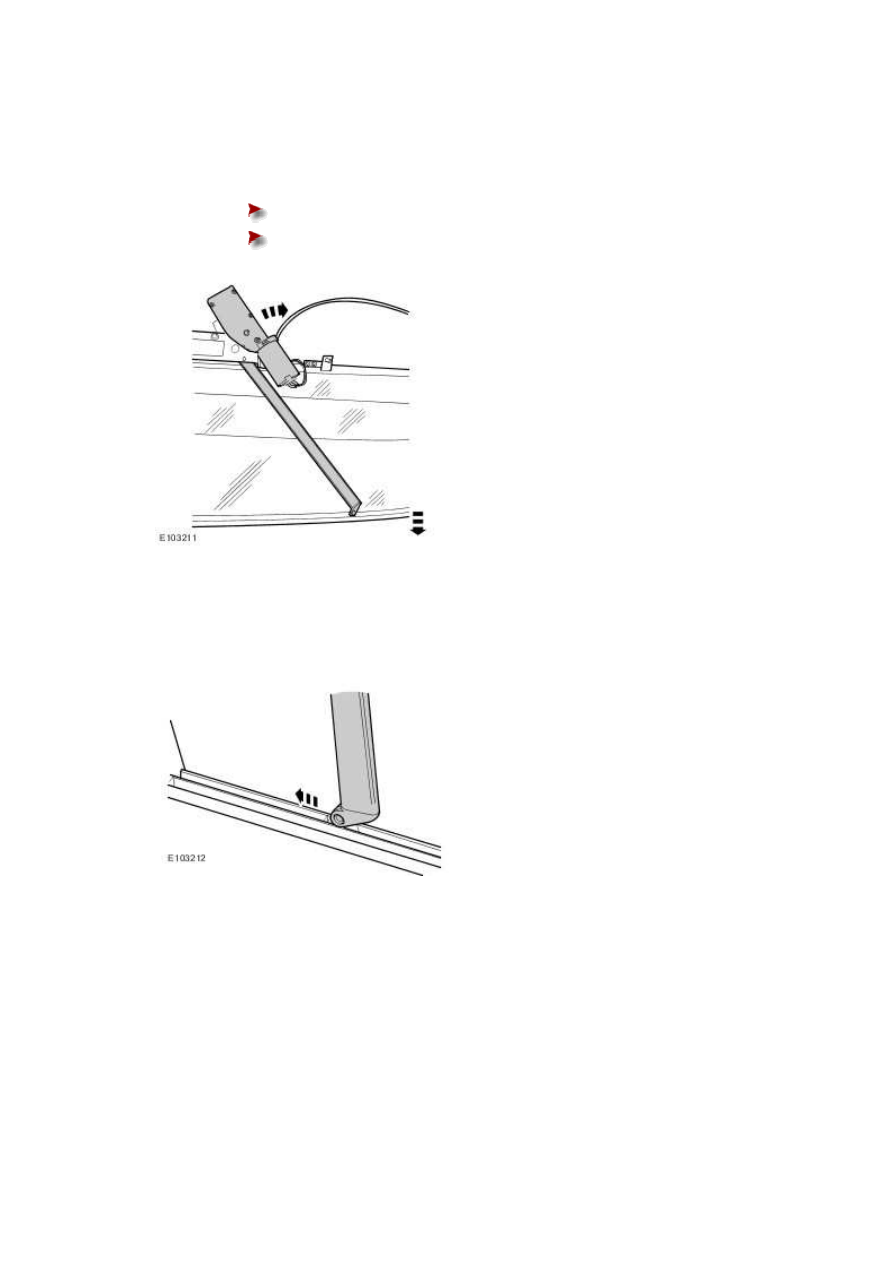

Release the arm sliders from the rear window blind guide and remove the motors.







9 . NOTE:



Left-hand shown, right-hand similar.


Remove the arms from the motors
